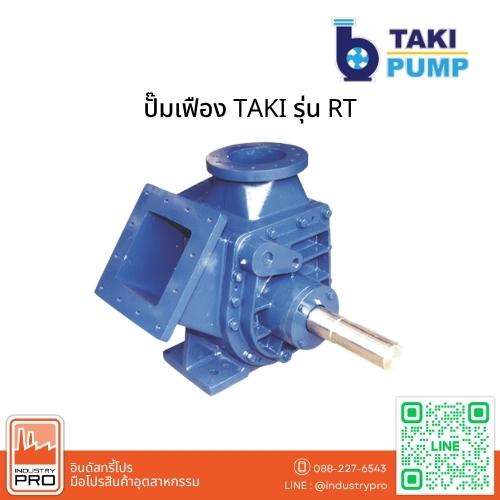

ปั๊มเฟือง TAKI รุ่น RT
TAKI รุ่น RT เป็นปั๊มประเภท Rotor Lobe Displacement Pump ที่ออกแบบสำหรับงานสูบส่งของเหลวที่มีความหนืดสูง โดยเฉพาะของเหลวที่มีผลึกหรืออนุภาค เช่น Massecuite ในอุตสาหกรรมน้ำตาล
โครงสร้างของปั๊มใช้หลักการ Ellip-Rotor และ Scraper เป็นส่วนสำคัญในการช่วยลดการแตกตัวของผลึก และทำให้เหมาะกับการสูบส่งของเหลวที่มีความหนืดสูงที่ความเร็วรอบต่ำ
เพลา Rotor รองรับด้วย Bush และสามารถเลือกติดตั้ง Outrigger Bearing ที่ด้านข้างของปั๊มได้ เพื่อช่วยลด Overhung Load และการโก่งตัวของเพลา รวมถึงช่วยลดการรั่วบริเวณ Gland ส่วน Mechanical Seal สามารถเลือกติดตั้งเพิ่มเติมได้ตาม Configuration
ปั๊มได้รับการออกแบบให้สามารถเข้าถึงชิ้นส่วนเพื่อการตรวจสอบและบำรุงรักษาได้สะดวก พร้อมโครงสร้างที่เน้นความเรียบง่ายและวัสดุที่เหมาะกับงานอุตสาหกรรม
จุดเด่น
- ปั๊มประเภท Rotor Lobe Displacement Pump
- เหมาะสำหรับสูบส่งของเหลวที่มีความหนืดสูง
- ออกแบบสำหรับการทำงานที่ความเร็วรอบต่ำ
- เหมาะสำหรับของเหลวที่มีผลึก เช่น Massecuite
- ใช้ระบบ Ellip-Rotor พร้อม Scraper
- ช่วยลดการแตกตัวของผลึกในของเหลว
- Rotor Shaft รองรับด้วย Bush
- สามารถเลือกติดตั้ง Outrigger Bearing ได้
- Outrigger Bearing ช่วยลด Overhung Load และการโก่งตัวของเพลา
- สามารถเลือกใช้ Mechanical Seal เพื่อลดการรั่วไหล
- สามารถเข้าถึงชิ้นส่วนเพื่อการบำรุงรักษาได้สะดวก
- ออกแบบ Connection เพื่อลด Pressure Loss
- ใช้วัสดุสำหรับงานอุตสาหกรรมที่ได้รับการพิสูจน์การใช้งาน
- สามารถใช้กับของเหลวความหนืดสูง เช่น Massecuite, Magma, Molasses และ Syrup
การใช้งาน
- Massecuite
- Magma
- Molasses
- Syrup
- ของเหลวที่มีความหนืดสูงประเภทอื่น ๆ
วัสดุ
| ส่วนประกอบ | วัสดุ |
|---|---|
| Pump Body & Cover | Cast Iron |
| Rotor | Cast Iron (Standard) / Bronze / Stainless Steel |
| Shaft | Alloy Steel |
| Shaft Seal | Packed Gland |
Specification
| รายการ | รายละเอียด |
|---|---|
| Brand | TAKI |
| Model | RT |
| Pump Type | Rotor Lobe Displacement Pump |
| Application | High Viscosity Liquid |
| Main Application | Sugar Industry |
| Suitable Liquid | Massecuite, Magma, Molasses, Syrup |
| Rotor Design | Ellip-Rotor with Scraper |
| Rotor Shaft Support | Bush |
| Optional Bearing | Outrigger Bearing |
| Shaft Seal | Packed Gland |
| Optional Seal | Mechanical Seal |
| Pump Body & Cover | Cast Iron |
| Rotor | Cast Iron / Bronze / Stainless Steel |
| Shaft | Alloy Steel |

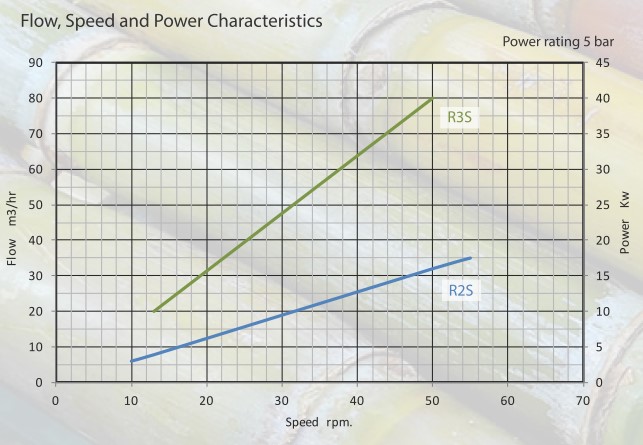

Performance

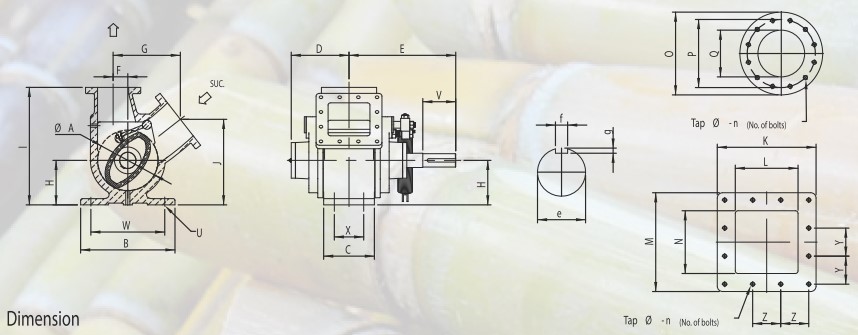

Dimension
| Model | ØA | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R2S | 339 | 530 | 280 | 325 | 600 | 82.5 | 400 | 250 | 660 | 498 | 380 | 235 | 380 | 235 |
| R3S | 469 | 740 | 410 | 500 | 700 | 115 | 500 | 294 | 817 | 700 | 515 | 360 | 510 | 320 |
| Model | O | P | Q | U | V | W | X | Y | Z | e | f | g | Tap Ø | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R2S | 310 | 255 | 175 | 28 | 185 | 415 | 165 | 105 | 105 | 75 | 19 | 8 | 5/8″ | 12 |
| R3S | 440 | 400 | 250 | 33 | 200 | 630 | 280 | 155 | 155 | 85 | 25 | 9 | 3/4″ | 12 |
