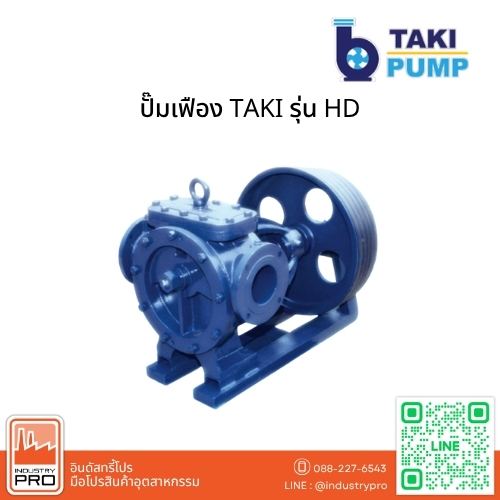

ปั๊มเฟือง TAKI รุ่น HD
TAKI รุ่น HD เป็นปั๊มเฟืองประเภท Internal Gear Pump ซึ่งใช้ Main Power Rotor ทำงานร่วมกับ Internal Idler Gear ภายในตัวปั๊ม การออกแบบดังกล่าวช่วยให้ของเหลวไหลผ่านปั๊มได้อย่างเหมาะสม พร้อมคุณสมบัติ Self-Priming และสามารถสูบของเหลวที่มีความหนืดสูงได้
ปั๊มได้รับการออกแบบสำหรับงานสูบส่งของเหลวที่มีคุณสมบัติหลากหลาย รองรับของเหลวที่มีความหนืดสูงสุด 75,000 cSt รวมถึงของเหลวที่มีคุณสมบัติหล่อลื่นและไม่หล่อลื่น และของเหลวที่มีสารขัดถู ทั้งนี้การเลือกวัสดุและ Configuration ควรพิจารณาจากคุณสมบัติของของเหลวที่ต้องการสูบ
จุดเด่น
- ปั๊มเฟืองแบบ Internal Gear Pump
- ใช้ Main Power Rotor ทำงานร่วมกับ Internal Idler Gear
- รองรับของเหลวที่มีความหนืดสูงสุด 75,000 cSt
- รองรับทั้งของเหลวที่มีคุณสมบัติหล่อลื่นและไม่หล่อลื่น
- สามารถรองรับของเหลวที่มีสารขัดถูได้ ตามเงื่อนไขการเลือกวัสดุ
- มีคุณสมบัติ Self-Priming
- Maximum Priming Vacuum 60 kPa (18 inches Hg)
- Maximum Operating Vacuum 90 kPa (27 inches Hg)
- รองรับ Reversible Pumping
- การสูบส่งของเหลวเป็นไปอย่างนุ่มนวล
- ลดการกวนของเหลว
- ไม่มี Pressure Pulsations ตามข้อมูลใน Catalog
- โครงสร้างแข็งแรงและมีชิ้นส่วนหมุนเพียง 2 ส่วน
- ใช้ Shaft Seal เพียง 1 จุด
- ออกแบบให้มีความเร็วรอบต่ำ
- สามารถรองรับการเดินเครื่องแบบ Dry Operation ในช่วงเวลาสั้น ๆ
- สามารถติดตั้ง Relief Valve ได้
- Front Cover และ Bearing Support สามารถถอดเพื่อตรวจสอบชิ้นส่วนหมุนได้ โดยไม่จำเป็นต้องถอดท่อหรือ Power Unit
- สามารถปรับตำแหน่ง Rotor และ Shaft ในแนว Axial ได้
การใช้งาน
- อุตสาหกรรมสีและแลคเกอร์
- อุตสาหกรรมน้ำตาล
- อุตสาหกรรมปิโตรเคมี
- อุตสาหกรรมน้ำมัน
- อุตสาหกรรมเคมี
- อุตสาหกรรมกระดาษ
- อุตสาหกรรมประมง
- อุตสาหกรรมอาหาร
Specification
| รายการ | รายละเอียด |
|---|---|
| Brand | TAKI |
| Model | HD |
| Pump Type | Gear Pump |
| Pump Design | Internal Gear Pump |
| Max. Capacity | 170 m³/h |
| Max. Capacity | 2,800 L/min |
| Max. Differential Pressure | 10 bar / 1,000 kPa |
| Max. Priming Vacuum | 0.6 bar / 60 kPa |
| Max. Vacuum During Operation | 0.9 bar / 90 kPa |
| Max. Viscosity | 75,000 cSt |
| Standard Temperature | 150°C |
| Special Temperature | 200°C |
| Special Temperature + Water Cooling | 300°C |
| Max. Heating Jacket Pressure – Water/Oil | 6 bar |
| Max. Heating Jacket Pressure – Steam | 4 bar |
| Self-Priming | มี |
| Reversible Pumping | มี |
| Relief Valve | สามารถติดตั้งได้ |

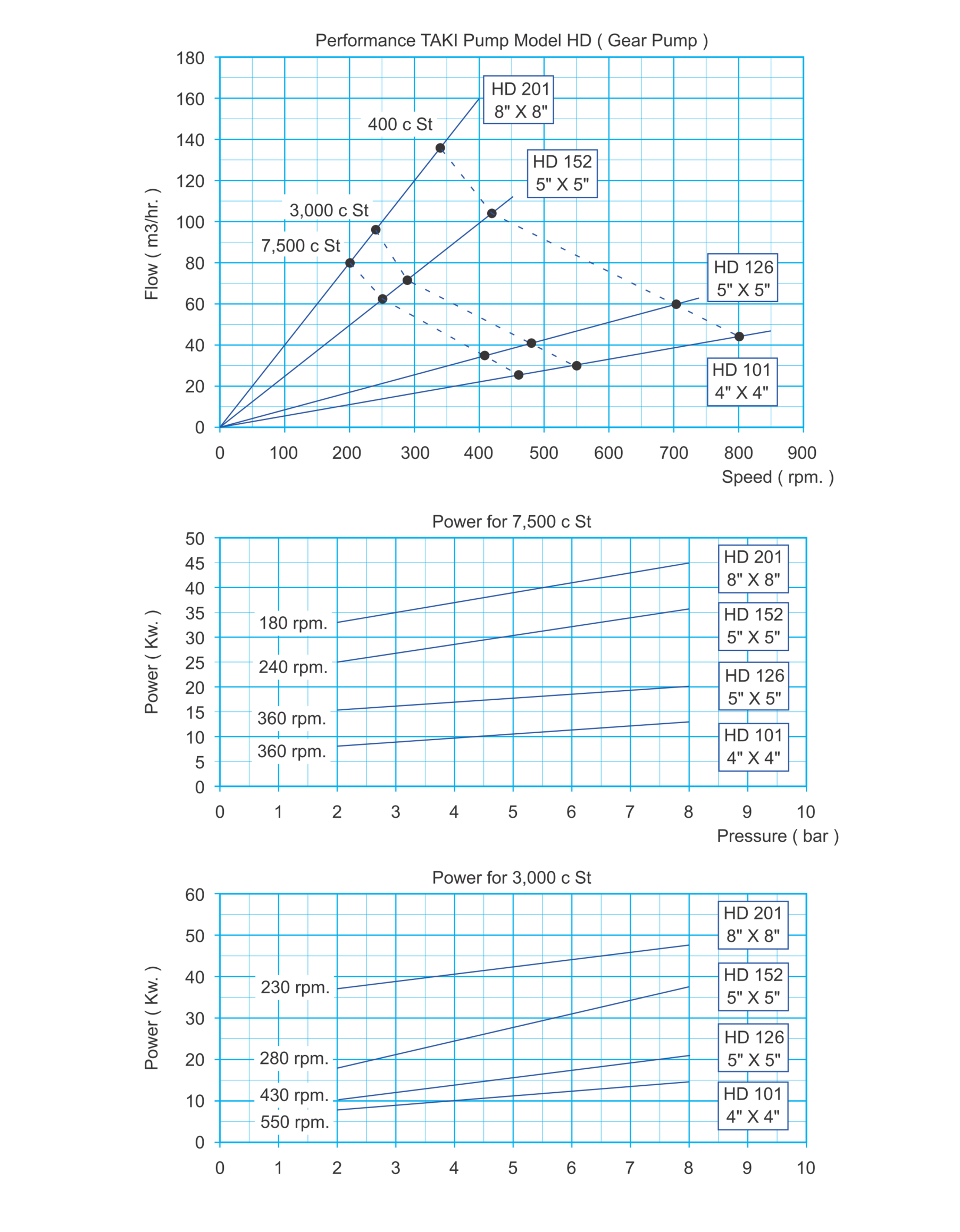

Performance

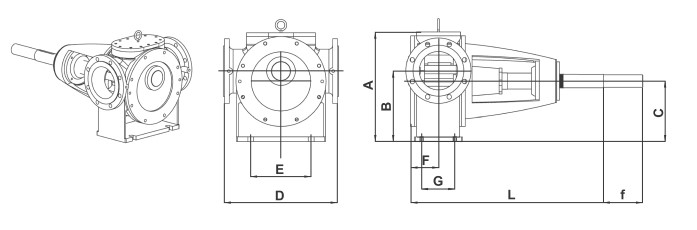

Dimension
| Model | HP | A | B | C | D | E | F | G | L | f |
|---|---|---|---|---|---|---|---|---|---|---|
| HD 101 | 20 | 315 | 185 | 160 | 360 | 160 | 85 | 110 | 530 | 115 |
| HD 126 | 30 | 370 | 231 | 200 | 400 | 190 | 105 | 120 | 670 | 140 |
| HD 152 | 50 | 560 | 342.5 | 287 | 552 | 240 | 160 | 135 | 790 | 190 |
| HD 201 | 75 | 570 | 369 | 315 | 600 | 315 | 210 | 200 | 1017 | 205 |
