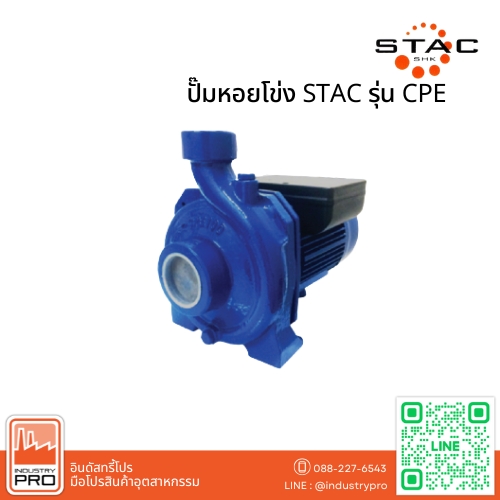

ปั๊มหอยโข่ง STAC รุ่น CPE
ปั๊มหอยโข่ง STAC รุ่น CPE ออกแบบมาสำหรับงานสูบถ่ายและเพิ่มแรงดันทั่วไป ให้สมรรถนะคงที่ ดูแลรักษาง่าย ด้วยตัวปั๊มเหล็กหล่อและ ใบพัดแบบปิด (Closed Impeller) ที่ลดการสึกหรอและให้ประสิทธิภาพสูง เหมาะกับน้ำสะอาดหรือของเหลวที่ไม่กัดกร่อนในระบบอาคาร โรงงาน และงานชลประทาน
มอเตอร์มาตรฐาน T.E.F.C. 2 poles / IP55 / Class F รองรับแหล่งจ่ายไฟ 1~220V และ 3~220/380V ตั้งแต่ขนาดเล็กจนถึงงานอุตสาหกรรม ค่าใช้งานสำคัญ: แรงดันงานสูงสุด 6 bar (บางรุ่น) และ อุณหภูมิน้ำสูงสุดโดยทั่วไป 80°C (รุ่น CPE 100 แนะนำไม่เกิน ~45°C)
ข้อมูล
- ความดันทำงานสูงสุด: 6 bar (รุ่น CPE 100-150-200-300)
- อุณหภูมิน้ำสูงสุด: 45°C (CPE 100) และ 80°C (รุ่นอื่น)
- กำลังไฟ: 1~220V 50Hz ถึง 2.2 kW, 3~220/380V 50Hz ถึง 22 kW
วัสดุ
- ตัวปั๊ม: เหล็กหล่อ
- ใบพัด: เหล็กหล่อชนิดปิด (สั่งทำเป็นบรอนซ์ได้)
- ซีลเพลา: Carbon/Ceramic + NBR
- เพลา: สแตนเลส
- แบร็กเก็ต: เหล็กหล่อ
การใช้งาน
- ระบบเพิ่มแรงดันในอาคารและโรงงาน
- งานสูบน้ำทั่วไปและระบบจ่ายน้ำ
- งานเกษตรและชลประทาน
SERIES CPE
SINGLE IMPELLER CENTRIFUGAL PUMPS
| MOD | POWER | ABSORBED AMP | Q=DELMERY | |||||||||
| M3/H | 3 | 6 | 9 | 12 | 15 | 18 | ||||||
| HP | KW | 230V-M | 230V-T | 400V-T | LT/MIN | 50 | 100 | 150 | 200 | 250 | 300 | |
| CPE/100 | 1 | 0.75 | 6 | 4 | 2.3 | H=MT | 19 | 19 | 18 | 16 | 14 | |
| CPE/150 | 1.5 | 1.1 | 9.5 | 4.8 | 3 | 26 | 26 | 24 | 22 | 19 | 15 | |
| CPE/200 | 2 | 1.5 | 12 | 6.4 | 3.8 | 32 | 31 | 29 | 27 | 25 | 22 | |
| CPE/300 | 3 | 2.2 | 14 | 9.2 | 5.2 | 34 | 33 | 32 | 30 | 27 | 24 | |
| CPE/400 | 4 | 3 | – | 14 | 8 | 45 | 44 | 43 | 40 | 36 | 32 | |
| CPE/500 | 5.5 | 4 | – | 17 | 10 | 57 | 56 | 55 | 53 | 50 | 47 | |
PERFORMANCE CURVES СРЕ

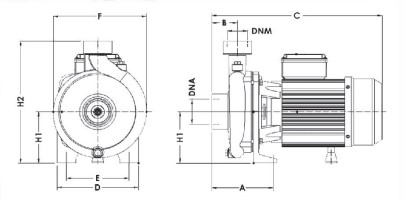

DIMENSION
| TYPE | DIMENSION IN mm. | SUCTION | DISCHARGE | WEIGHT | |||||||
| A | B | C | D | E | F | H1 | H2 | DNA | DNM | Kg | |
| CPE/100 | 105 | 50 | 343 | 180 | 140 | 188 | 100 | 250 | 2″ | 1-1/4″ | 19 |
| CPE/150 | 105 | 50 | 375 | 180 | 140 | 188 | 100 | 250 | 2″ | 1-1/4″ | 22 |
| CPE/200 | 115 | 58 | 385 | 200 | 160 | 210 | 110 | 270 | 2″ | 1-1/4″ | 25 |
| CPE/300 | 115 | 58 | 410 | 200 | 160 | 210 | 110 | 270 | 2″ | 1-1/4″ | 26.5 |
| CPE/400 | 126 | 60 | 440 | 240 | 190 | 247 | 132 | 332 | 2″ | 1-1/4″ | 35 |
| CPE/500 | 126 | 60 | 460 | 240 | 190 | 247 | 132 | 332 | 2″ | 1-1/4″ | 38 |
