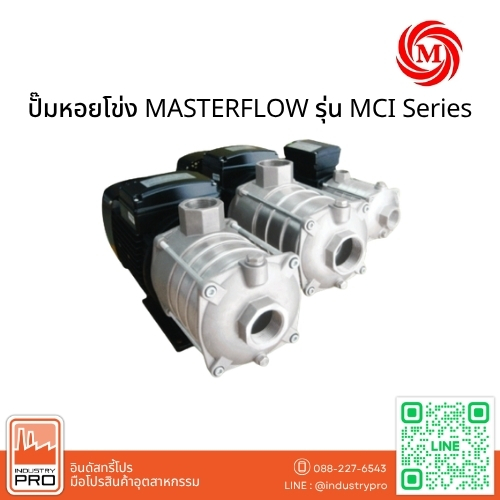

ปั๊มหอยโข่ง MASTERFLOW รุ่น MCI Series
MASTERFLOW MCI Series ออกแบบเป็นปั๊มหอยโข่งแบบ Close-Coupled / Monoblock โดยมอเตอร์ต่อร่วมกับตัวปั๊ม ช่วยให้ชุดปั๊มมีขนาดกะทัดรัดและเหมาะกับพื้นที่ติดตั้งที่จำกัด
ส่วนประกอบที่สัมผัสกับของเหลวผลิตจาก Stainless Steel เพื่อช่วยเพิ่มความทนทานต่อการกัดกร่อนและเหมาะกับงานที่ให้ความสำคัญด้านความสะอาด โดยใช้ Mechanical Seal สำหรับซีลเพลา และสามารถเลือกวัสดุซีลให้เหมาะกับลักษณะของของเหลวได้
MCI Series รองรับการใช้งานตั้งแต่ระบบจ่ายน้ำและเพิ่มแรงดันในอาคาร ไปจนถึงงานอุตสาหกรรมอาหาร เครื่องดื่ม ระบบกรองน้ำ ระบบ RO ระบบ Cooling และระบบปรับอากาศ โดยรุ่นย่อยมีความแตกต่างด้านกำลังมอเตอร์ ความเร็วรอบ อัตราการไหล และแรงส่ง จึงควรเลือก Model ให้ตรงกับจุดทำงานของระบบ
คุณสมบัติ
- โครงสร้างส่วนที่สัมผัสของเหลวผลิตจาก Stainless Steel
- แบบ Close-Coupled / Monoblock ช่วยประหยัดพื้นที่ติดตั้ง
- เป็นปั๊มหอยโข่งแบบ End Suction
- ใช้ Mechanical Seal สำหรับซีลเพลา
- สามารถเลือกวัสดุซีลให้เหมาะกับลักษณะของของเหลว
- รองรับมอเตอร์ไฟฟ้า 1 เฟส / 3 เฟส ในรุ่นที่กำหนด
- รองรับระบบไฟฟ้า 50/60 Hz ตามรุ่น
- มีรุ่นที่ความเร็วรอบ 1,450 และ 2,900 rpm ที่ 50 Hz
- เหมาะสำหรับการทำงานต่อเนื่อง
- โครงสร้างกะทัดรัดและติดตั้งง่าย
- มีรุ่นให้เลือกหลายขนาดเพื่อให้เหมาะกับอัตราการไหลและแรงส่งที่ต้องการ
การใช้งาน
- ระบบจ่ายน้ำและเพิ่มแรงดันในอาคาร
- ระบบ Booster Pump
- อาคารสูงและโรงแรม
- ระบบ Cooling
- ระบบปรับอากาศ
- อุตสาหกรรมอาหารและเครื่องดื่ม
- อุตสาหกรรมยา
- ระบบกรองน้ำ
- ระบบ Reverse Osmosis (RO)
- ระบบน้ำในโรงงานอุตสาหกรรม
- ระบบล้างทำความสะอาด CIP/COP
- งานสูบน้ำสะอาดและของเหลวที่มีการกัดกร่อนในระดับที่เหมาะสมกับวัสดุของปั๊ม
Specifications
| รายการ | รายละเอียด |
|---|---|
| Brand | MASTERFLOW |
| Series | MCI Series |
| Pump Type | End Suction Centrifugal Pump |
| รูปแบบ | Close-Coupled / Monoblock |
| วัสดุส่วนสัมผัสของเหลว | Stainless Steel |
| วัสดุ | AISI 304 / วัสดุอื่นตามรุ่น |
| Mechanical Seal | Mechanical Seal |
| ความเร็วรอบ | 1,450 / 2,900 rpm @ 50 Hz |
| แรงดันไฟฟ้า | 220V / 380V ตามรุ่น |
| Frequency | 50 / 60 Hz ตามรุ่น |
| อัตราการสูบสูงสุด | 31 m³/h* |
| แรงส่งสูงสุด | 70 m* |
| อุณหภูมิของเหลว | 0–120°C* |
| ของเหลวที่เหมาะสม | น้ำสะอาด / ของเหลวที่มีการกัดกร่อนตามความเหมาะสมของวัสดุ |
| Application | ระบบจ่ายน้ำ เพิ่มแรงดัน Cooling, Air Conditioning, Food & Beverage, RO และงานอุตสาหกรรม |

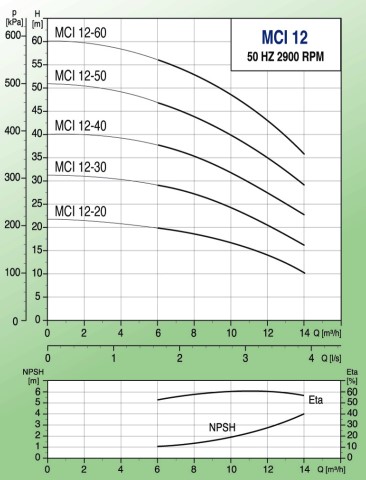

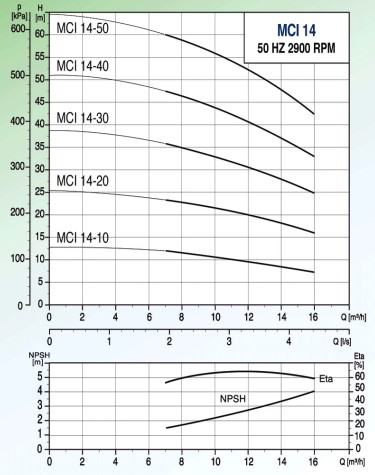

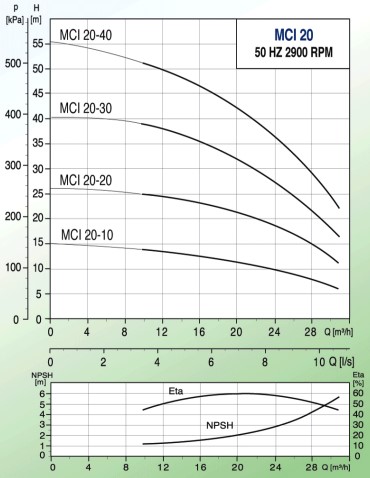

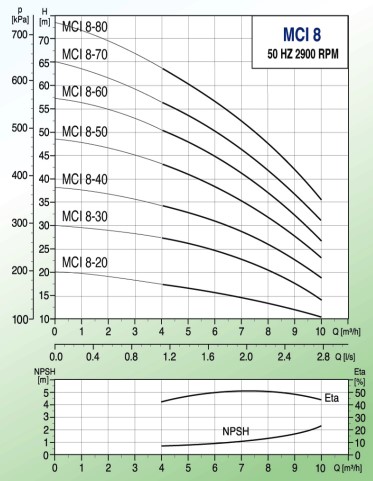

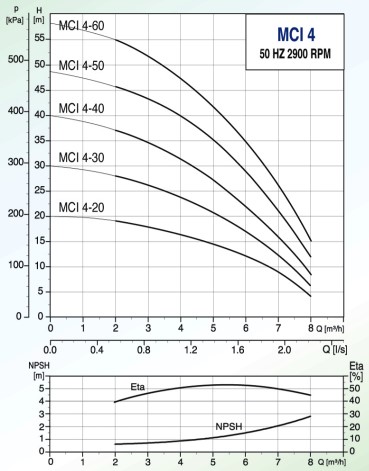

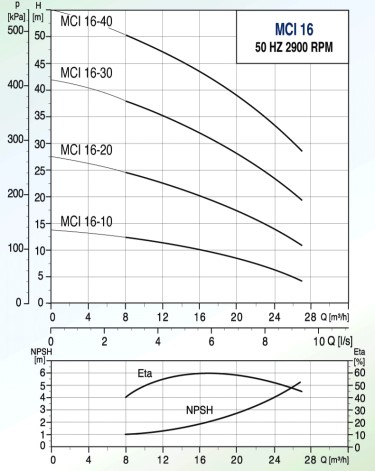

Performance Curves
Specification Table
| MODEL | Pressure in Meter | ||||||||||||||||||||||||
| kW | HP | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | Flow rate Q(m/h) |
||
| MCI 2-20 (T) | 0.37 | 0.5 | 18.5 | 17.5 | 16.5 | 15 | 13 | 11 | |||||||||||||||||
| MCI 2-30 (T) | 0.55 | 0.75 | 27.5 | 26.5 | 25 | 22.5 | 20 | 17 | |||||||||||||||||
| MCI 2-40 (T) | 0.55 | 0.75 | 36.5 | 35 | 32.5 | 30 | 26 | 22.5 | |||||||||||||||||
| MCI 2-50 (T) | 0.55 | 0.75 | 46 | 44 | 40.5 | 37 | 33.5 | 27.5 | |||||||||||||||||
| MCI 2-60 (T) | 0.75 | 1.0 | 55 | 52.5 | 48.5 | 45 | 39.5 | 32.5 | |||||||||||||||||
| MCI 4-20 (T) | 0.55 | 0.75 | 16.5 | 16 | 15.5 | 15 | 14.5 | 14 | 12.5 | 11 | 9.5 | 7.5 | 5 | ||||||||||||
| MCI 4-30 (T) | 0.75 | 1.0 | 25.5 | 25 | 24 | 23 | 22 | 20.5 | 20 | 17.5 | 15 | 11.5 | 7.5 | ||||||||||||
| MCI 4-40 (T) | 1.1 | 1.5 | 33.5 | 32.5 | 31 | 30 | 29 | 27.5 | 26 | 23 | 19.5 | 15 | 10 | ||||||||||||
| MCI 4-50 (T) | 1.0 | 1.3 | 42.5 | 41 | 40 | 38 | 36.5 | 35 | 33 | 29 | 24.5 | 19 | 14 | ||||||||||||
| MCI 4-60 (T) | 1.1 | 1.5 | 51 | 50 | 47.5 | 46 | 44.5 | 42.5 | 40 | 35 | 30 | 24.5 | 17.5 | ||||||||||||
| MCI 8-20 (T) | 0.55 | 0.75 | 19.5 | 19 | 18 | 17.8 | 17.5 | 17 | 16 | 15 | 13 | 10 | |||||||||||||
| MCI 8-30 (T) | 0.75 | 1.0 | 29 | 28.5 | 28 | 27.8 | 27.5 | 26 | 25 | 23 | 20.5 | 15 | |||||||||||||
| MCI 8-40 (T) | 1.1 | 1.5 | 37 | 36 | 35.5 | 35 | 34.5 | 32.8 | 31 | 28.5 | 26 | 19 | |||||||||||||
| MCI 8-50 (T) | 1.5 | 2.0 | 47 | 46 | 45 | 44.5 | 43 | 41 | 38 | 35 | 32 | 23.5 | |||||||||||||
| MCI 8-60 (T) | 1.8 | 2.5 | 55 | 54 | 53 | 52 | 50 | 48 | 45 | 42 | 37 | 27 | |||||||||||||
| MCI 8-70 (T) | 2.2 | 3.0 | 62 | 60 | 59 | 57.5 | 56 | 54 | 50 | 46 | 42 | 31 | |||||||||||||
| MCI 8-80 (T) | 2.2 | 3.0 | 69.5 | 68 | 67 | 65 | 64 | 60 | 57 | 52.5 | 47.5 | 35 | |||||||||||||
| MCI 12-20 (T) | 1.0 | 1.3 | 22 | 21.5 | 21 | 20 | 19.5 | 19 | 18 | 17 | 15 | 12 | |||||||||||||
| MCI 12-30 (T) | 1.2 | 1.8 | 29.5 | 29 | 28.5 | 28 | 27.5 | 27 | 26 | 24 | 21 | 17 | |||||||||||||
| MCI 12-40 (T) | 1.85 | 2.5 | 39 | 38.5 | 28 | 37.5 | 36.5 | 35.5 | 35 | 32 | 27.5 | 23 | |||||||||||||
| MCI 12-50 (T) | 2.2 | 3.0 | 49 | 48.5 | 48 | 47.5 | 45.5 | 45 | 43.5 | 39.8 | 35 | 29.8 | |||||||||||||
| MCI 12-60 (T) | 3.0 | 4.0 | 59 | 58.5 | 58 | 57.5 | 56 | 55 | 53 | 48 | 43 | 36 | |||||||||||||
| MCI 14-10 (T) | 0.75 | 1.0 | 12 | 11.5 | 10.5 | 9.5 | 8.5 | 7 | 6 | ||||||||||||||||
| MCI 14-20 (T) | 1.1 | 1.5 | 23 | 22.5 | 21.5 | 20 | 18 | 16 | 13 | ||||||||||||||||
| MCI 14-30 (T) | 1.85 | 2.5 | 36 | 35 | 33 | 30.5 | 28 | 25 | 21 | ||||||||||||||||
| MCI 14-40 (T) | 2.2 | 3.0 | 47.5 | 46.5 | 4 | 41 | 37 | 33 | 28 | ||||||||||||||||
| MCI 14-50 (T) | 3.0 | 4.0 | 60 | 59 | 56 | 52.5 | 48 | 42.5 | 35 | ||||||||||||||||
| MCI 16-10 (T) | 1.0 | 1.3 | 12.5 | 12 | 11.5 | 11 | 10.5 | 10 | 9 | 8 | 7 | 6 | 5 | ||||||||||||
| MCI 16-20 (T) | 1.5 | 2.0 | 25 | 24.8 | 23.5 | 22.5 | 22 | 20 | 18.5 | 17.5 | 15 | 14 | 12 | ||||||||||||
| MCI 16-30 (T) | 2.2 | 3.0 | 38.5 | 38 | 36.5 | 35 | 33.5 | 32 | 30 | 28 | 25.5 | 23 | 20 | ||||||||||||
| MCI 16-40 (T) | 3.0 | 4.0 | 51 | 50 | 48 | 47 | 45 | 43 | 41 | 38.5 | 36 | 33 | 30 | ||||||||||||
| MCI 20-10 (T) | 1.0 | 1.3 | 14 | 13.5 | 13 | 12.5 | 12 | 11.5 | 11 | 10 | 8.5 | 7.5 | 6.5 | ||||||||||||
| MCI 20-20 (T) | 1.85 | 2.5 | 25 | 24.5 | 24 | 23.5 | 22.5 | 21 | 20 | 18 | 17 | 15 | 12 | ||||||||||||
| MCI 20-30 (T) | 9.0 | 4.0 | 39 | 38 | 37 | 36 | 34 | 32.5 | 30 | 27.5 | 25 | 22 | 17 | ||||||||||||
| MCI 20-40 (T) | 4.0 | 5.5 | 51 | 50 | 48 | 46.5 | 44 | 42.5 | 39 | 36.5 | 32.5 | 29 | 24 | ||||||||||||
