ปั๊มหอยโข่ง LEO รุ่น EMH Series

ปั๊มหอยโข่ง LEO รุ่น EMH Series

ปั๊มหอยโข่งสแตนเลส LEO รุ่น EMH Series เป็นปั๊มหอยโข่งหลายใบพัดแนวนอน (Horizontal Multistage Pump) ออกแบบสำหรับงานที่ต้องการแรงดันน้ำสูง โดยใช้วัสดุสแตนเลส AISI 304 ในส่วนประกอบหลัก ช่วยเพิ่มความทนทานต่อการกัดกร่อน เหมาะสำหรับระบบเพิ่มแรงดัน ระบบจ่ายน้ำ และงานหมุนเวียนน้ำทั้งในอาคารและภาคอุตสาหกรรม

โครงสร้างแบบหลายใบพัดช่วยเพิ่มแรงดันในการสูบส่งน้ำ เหมาะสำหรับงานที่ต้องการแรงดันต่อเนื่อง เช่น ระบบประปา ระบบเพิ่มแรงดัน ระบบน้ำในอาคาร ระบบหล่อเย็น และงานอุตสาหกรรมทั่วไป โดย LEO ระบุการใช้งานของ EMH สำหรับระบบประปาภายในอาคาร การเพิ่มแรงดันในท่อ การเกษตร อุตสาหกรรม ระบบน้ำในอาคารสูง รวมถึงระบบหมุนเวียนเครื่องปรับอากาศและระบบทำความร้อน

คุณสมบัติ

• ปั๊มหอยโข่งหลายใบพัดแนวนอน (Horizontal Multistage Pump)
• ตัวปั๊มและใบพัดผลิตจาก Stainless Steel AISI 304
• ดิฟฟิวเซอร์ (Diffuser) ผลิตจาก Stainless Steel AISI 304
• เพลา (Pump Shaft) ผลิตจาก Stainless Steel AISI 304
• ใบพัดหลายขั้นช่วยเพิ่มแรงดันในการสูบส่งน้ำ
• รองรับแรงดันใช้งานสูงสุด 10 bar
• รองรับอุณหภูมิน้ำ 4°C ถึง 60°C
• ซีล Mechanical Seal แบบ SiC / Carbon
• O-Ring ผลิตจาก NBR
• ฐานปั๊มผลิตจากเหล็ก Q235
• มอเตอร์ขดลวดทองแดง 100%
• มี Thermal Protector ในตัวสำหรับมอเตอร์ 1 เฟส
• ฉนวนมอเตอร์ Class F
• ระดับการป้องกันฝุ่นและน้ำ IP55
• อุณหภูมิแวดล้อมในการทำงานสูงสุด 40°C

วัสดุ

ส่วนประกอบ	วัสดุ
ตัวปั๊ม (Pump Body)	Stainless Steel AISI 304
ใบพัด (Impeller)	Stainless Steel AISI 304
ดิฟฟิวเซอร์ (Diffuser)	Stainless Steel AISI 304
เพลา (Pump Shaft)	Stainless Steel AISI 304
Mechanical Seal	SiC / Carbon
O-Ring	NBR
ฐานปั๊ม (Base)	เหล็ก Q235

มอเตอร์

• ขดลวดทองแดง 100%
• Thermal Protector สำหรับรุ่น Single Phase
• Insulation Class F
• Protection Class IP55 ตามข้อมูลผลิตภัณฑ์ LEO ที่ตรวจสอบเพิ่มเติม
• อุณหภูมิแวดล้อมสูงสุด +40°C

การใช้งาน

• ระบบน้ำภายในบ้านและอาคารสูง
• ระบบเพิ่มแรงดันน้ำ (Booster System)
• ระบบประปาและระบบจ่ายน้ำ
• งานส่งน้ำระยะไกลหรือพื้นที่ที่ต้องการแรงดันสูง
• ระบบน้ำในโรงงานอุตสาหกรรมและเหมือง
• ระบบชลประทานและการเกษตร
• ระบบน้ำในฟาร์มเพาะเลี้ยงสัตว์น้ำและฟาร์มปศุสัตว์
• ระบบหมุนเวียนน้ำในเครื่องปรับอากาศ
• ระบบหล่อเย็นและระบบทำความร้อน
• งานจ่ายและระบายน้ำในอาคารและสถานประกอบการ

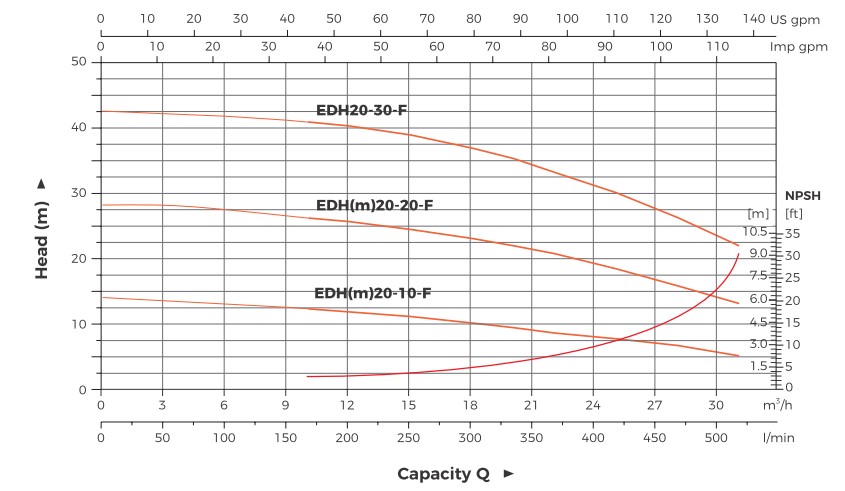

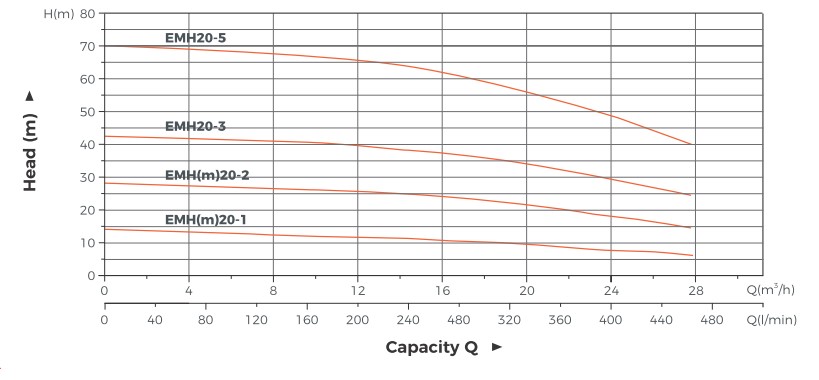

Hydraulic Performance Curves

Technical Data

Model	Power		Q (m³/h)	9	12	15	18	20	22	25	28	31
	kW	HP	Q (l/min)	150	200	250	300	333	367	417	467	517
EDH(m)20-10-F	1.1	1.5	H(m)	12.4	11.9	11.2	10.2	9.5	8.7	8	6.8	5.2
EDH(m)20-20-F	2.2	3		26.5	25.7	24.5	23.1	22	20.8	18.5	15.9	13.2
EDH20-30-F	4	5.5		41.2	40.3	38.9	36.9	35	33.2	30.1	26.3	22

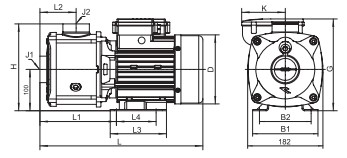

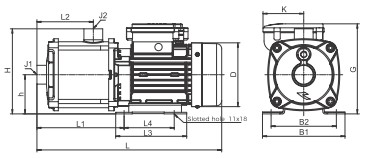

Dimensions

Model	L1	L2	L3	L4	L5	L6	H		H1	H2	GW (Kgs)	L × W × H (mm)	Quantity (PCS/20’TEU)
							1~	3~
EDH(m)20-10-F	557	288	273	140	170	188	232.5	226	120	260	20.5	610×265×317	540
EDH(m)20-20-F	600	288	273	140	170	188	242	230	120	260	24.8	660×265×317	480
EDH20-30-F	620	288	273	140	170	188	250	250	120	260	37.5	675×265×317	480

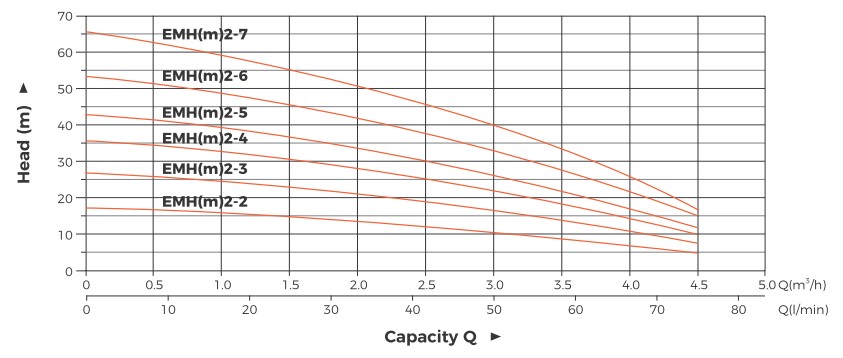

Hydraulic Performance Curves

Technical Data

Model	Power		Q(m³/h)
	kW	HP	0	1	1.5	2	2.5	3	3.5	4	4.5
			0	16.7	25	33.3	41.7	50	58.3	66.7	75
EMH(m)2-2	0.25	0.33	17	16	14.5	13.5	12	10.5	8.5	7	4.5
EMH(m)2-3	0.37	0.5	27	24.5	23	20.5	19	17	14	11	7
EMH(m)2-4	0.37	0.5	36	33	31	27.5	25.5	22.5	19	14.5	9.5
EMH(m)2-5	0.55	0.75	44	40	37	33.5	30.5	27	22.5	17	11
EMH(m)2-6	0.75	1.0	54	49.5	46	41.5	38.5	34	29	21.5	15
EMH(m)2-7	0.75	1.0	65.5	59.5	55.5	51	46	41	34	26	16.5

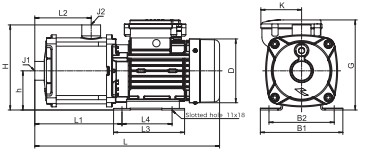

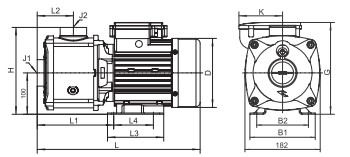

Dimensions

Model	L	L1	L2	L3	L4	H	h	B1	B2	D	G	K	J1/J2
											3~ / 1~	3~ / 1~
EMH(m)2-2	305	131	72	136	96	163	75	158	125	122	163 / 172.5	/ 89	G1/G1
EMH(m)2-3
EMH(m)2-4	323	149	90
EMH(m)2-5	354	167	108
EMH(m)2-6	382	185	126							146.5	172 / 182.5
EMH(m)2-7	400	203	144

Package Information

Model	GW (Kgs)		L × W × H (mm)	Quantity (PCS/20’TEU)
	3~	1~
EMH(m)2-2	7.2	7.1	344×189×211	1638
EMH(m)2-3	7.6	8.3	344×189×211	1638
EMH(m)2-4	7.7	9.7	362×189×211	1530
EMH(m)2-5	8.8	10.3	392×189×211	1458
EMH(m)2-6	11.4	12.4	420×214×226	1064
EMH(m)2-7	11.6	12.8	438×214×226	928



Hydraulic Performance Curves

Technical Data

Model	Power		Q (m³/h)	0	1	1.5	2	2.5	3	3.5	4	4.5
	kW	HP	Q (l/min)	0	16.7	25	33.3	41.7	50	58.3	66.7	75
EMH(m)3-2	0.25	0.33	H (m)	19.5	18	17.5	16.5	15	14.5	13	11	9
EMH(m)3-3	0.37	0.5		29	26	25.5	24.5	23	21	18	16	12
EMH(m)3-4	0.55	0.75		38	35.5	34	32	30.5	28	25	21	16
EMH(m)3-5	0.55	0.75		47.5	44.5	42.5	40	37.5	35	29	24	19
EMH(m)3-6	0.75	1		57.5	53.5	52	49	45	42	35	31	23
EMH(m)3-7	0.85	1.15		66	62	59	55.5	52	48.5	42	33	24

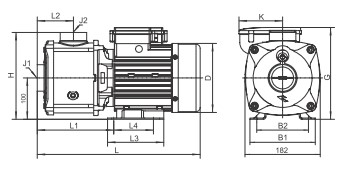

Dimensions

Model	L	L1	L2	L3	L4	H	h	B1	B2	D	G	K	J1/J2
											3~ / 1~	3~ / 1~
EMH(m)3-2	305	131	72	136	96	163	75	158	125	122	163/172.5	/89	G1/G1
EMH(m)3-3
EMH(m)3-4	336	149	90
EMH(m)3-5	354	167	108
EMH(m)3-6	382	185	126							146.5	172/182.5
EMH(m)3-7	400	203	144

Package Information

Model	GW(Kgs)		L × W × H (mm)	Quantity (PCS/20’TEU)
	3~	1~
EMH(m)3-2	6.9	7.5	344×189×211	1638
EMH(m)3-3	7.9	7.9	344×189×211	1638
EMH(m)3-4	8.5	9.1	374×189×211	1485
EMH(m)3-5	9.3	10.4	392×189×211	1458
EMH(m)3-6	11.3	11.7	420×214×226	1064
EMH(m)3-7	11.6	12.8	438×214×226	928

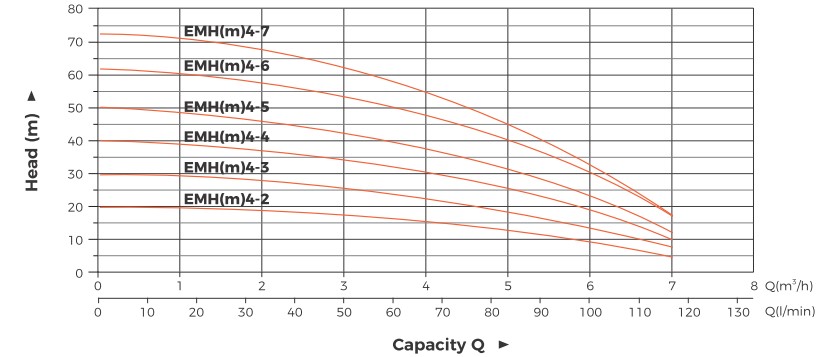

Hydraulic Performance Curves

Technical Data

Model	Power		Q (m³/h)	0	1	2	3	4	4.5	5	6	7
	kW	HP	Q (l/min)	0	16.7	33.3	50	67	75	83	100	117
EMH(m)4-2	0.37	0.5	H (m)	20	19.5	18.5	17	15.5	14.5	13	9.5	5
EMH(m)4-3	0.55	0.75		30	29	27	25	22.5	21	18.5	13	10
EMH(m)4-4	0.75	1		40	38.5	36.5	34.5	30.5	29	26	19	10
EMH(m)4-5	0.75	1		50	47.5	45.5	42.5	37.5	35.5	32	23	12
EMH(m)4-6	1.1	1.5		61.5	59	56	53	47.5	45	41	30.5	17
EMH(m)4-7	1.3	1.75		72	68	64.5	60.5	55	50.5	45.5	32	17

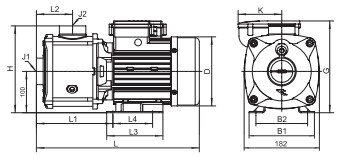

Dimensions

Model	L	L1	L2	L3	L4	H	h	B1	B2	D	G	K	J1/J2
											3~ / 1~	3~ / 1~
EMH(m)4-2	308.5	134	75	136	96	163	75	158	122	122	163/172.5	/89	G1¼/G1
EMH(m)4-3	321	134	75							146.5
EMH(m)4-4	349	152	93						146.5	146.5
EMH(m)4-5	367	170	111							167
EMH(m)4-6	411	188	129	155	125	178	90	178	167	167	203/212	/105.5
EMH(m)4-7	429	206	147							167

Package Information

Model	GW(Kgs)		L × W × H (mm)	Quantity (PCS/20’TEU)
	3~	1~
EMH(m)4-2	7.5	8	344×189×211	1638
EMH(m)4-3	8	8.7	357×189×211	1530
EMH(m)4-4	9.9	11	384×214×226	1136
EMH(m)4-5	10.8	12.2	402×214×226	1104
EMH(m)4-6	13.1	16.5	446×244×251	864
EMH(m)4-7	13.4	16.8	464×244×251	840

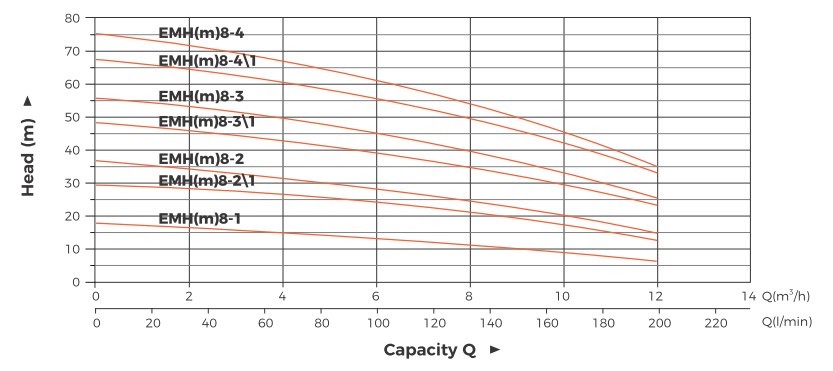

Hydraulic Performance Curves

Technical Data

Model	Power		Q (m³/h)	0	2	4	5	6	7	8	9	10	12
	kW	HP	Q (l/min)	0	33.3	67	83	100	117	134	150	166	200
EMH(m)8-1	0.55	0.75	H (m)	18	16.5	15.5	15	13.5	13	11.5	10.5	9	6.5
EMH(m)8-2\1	1	1.36		29.5	27.5	26	25	24	23	21.5	19	18	13
EMH(m)8-2	1	1.36		37	34	31.5	30	28	26	24.5	22.5	20	15
EMH(m)8-3\1	1.5	2		48.5	45.5	44	42	40	38	35	33	30	23.5
EMH(m)8-3	1.85	2.5		56	53.5	50	47.5	45.5	42.5	40	37	33	25.5
EMH(m)8-4\1	2.2	3		67.5	63	60.5	58.5	55.5	53	49.5	46.5	42	33
EMH(m)8-4	2.2	3		75.5	71.5	68	64.5	62	58	54	50.5	46	35

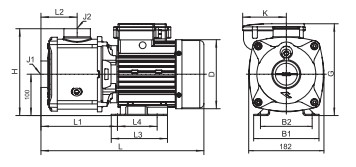

Dimensions

Model	L	L1	L2	L3	L4	B1	B2	D	G	K	H	J1/J2
									3~/1~	3~/1~
EMH(m)8-1	378	186	102.5	132	96	158	125	146.5	196/207.5	/89	210	G1½/G1½
EMH(m)8-2\1
EMH(m)8-2
EMH(m)8-3\1	410	200	102.5	136	96	158	125	167	213/222	/105.5
EMH(m)8-3	410(470)			136(170)	96(140)	158(200)	125(160)	167(175)	213/237	/107
EMH(m)8-4\1	440(500)	230	132.5
EMH(m)8-4

Package Information

Model	GW(Kgs)		L × W × H (mm)		Quantity (PCS/20’TEU)
	3~	1~	3~	1~	3~	1~
EMH(m)8-1	11.5	12.5	423×234×256		847
EMH(m)8-2\1	13	14.5	423×234×256		847
EMH(m)8-2	14	14.5	423×234×256		847
EMH(m)8-3\1	16.5	19	455×244×266		742
EMH(m)8-3	17.5	22.5	455×244×266	515×244×276	742	644
EMH(m)8-4\1	20	24	485×244×266	545×244×276	644	623
EMH(m)8-4	20	25	485×244×266	545×244×276	644	623

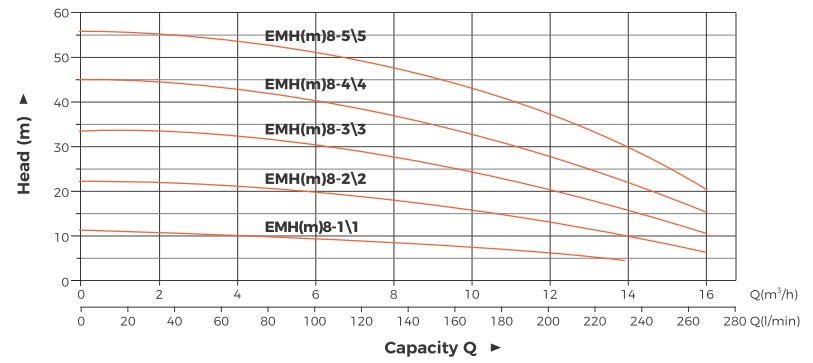

Hydraulic Performance Curves

Technical Data

Model	Power		Q (m³/h)	0	2	4	6	8	10	12	14	16
	kW	HP	Q (l/min)	0	-33.3	-67	-100	-134	-166	-200	-233	-268
EMH(m)8-1\1	0.55	0.75	H (m)	11	10.5	10	9.5	8.5	7.5	6.5	4.5	–
EMH(m)8-2\2	0.75	1		22	21	20.5	19.5	18	16	13	9.5	6.5
EMH(m)8-3\3	1.3	1.75		33.5	33	32	30	28	25	20	15.5	11
EMH(m)8-4\4	1.5	2		45	43.5	42.5	40.5	37.5	33	27.5	22	15.5
EMH(m)8-5\5	2.2	3		56	55	53.5	52	48	42.5	37.5	29	20.5

Dimensions

Model	L	L1	L2	L3	L4	B1	B2	D	G	K	H	J1/J2
									3~/1~	3~/1~
EMH(m)8-1\1	378	186	102.5	132	96	158	125	146.5	196/207.5	/89	210	G1½/G1½
EMH(m)8-2\2
EMH(m)8-3\3	410	200	102.5	136	96	158	125	167	213/222	/105.5
EMH(m)8-4\4	440(470)	230	132.5
EMH(m)8-5\5	470(530)	260	162.5	136(170)	96(140)	158(200)	125(160)	167(175)	213/237	/107

Package Information

Model	GW(Kgs)		L × W × H (mm)		Quantity (PCS/20’TEU)
	3~	1~	3~	1~	3~	1~
EMH(m)8-1\1	10.5	11.5	423×234×256		847
EMH(m)8-2\2	12.5	13.5	423×234×256		847
EMH(m)8-3\3	14.5	18	455×244×266		742
EMH(m)8-4\4	17.5	20.5	485×244×266		644
EMH(m)8-5\5	20.5	24.5	515×244×266	575×244×276	644	588

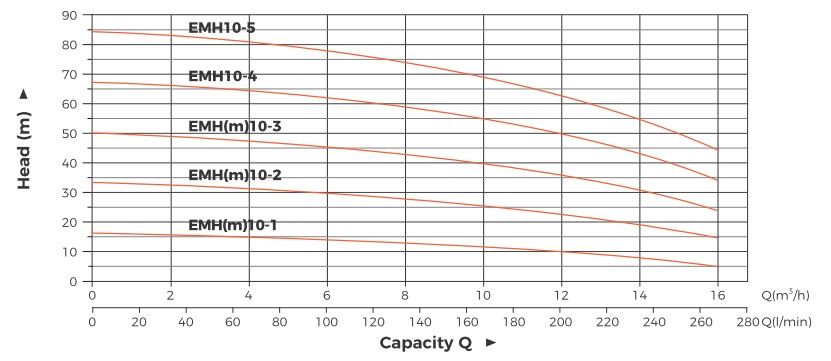

Hydraulic Performance Curves

Technical Data

Model	Power		Q (m³/h)	0	2	4	6	8	10	12	14	16
	kW	HP	Q (l/min)	0	33.3	67	100	134	166	200	233	268
EMH(m)10-1	0.55	0.75	H (m)	16.5	16	15	14	12.5	11.5	10	8	5
EMH(m)10-2	0.75	1		33	32	30.5	29	27.5	25.5	22.5	19	14.5
EMH(m)10-3	1.3	1.75		50	48.5	47	45.5	43	39.5	36	30.5	24
EMH10-4	1.5	2		66.5	64.5	63.5	62	59	55	49.5	43	34
EMH10-5	2.2	3		84	82	80	78	74	69	63.5	55.5	44

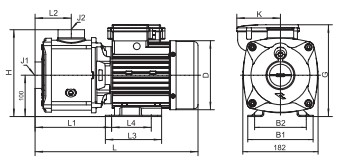

Dimensions

Model	L	L1	L2	L3	L4	B1	B2	D	G	K	H	J1/J2
									3~/1~	3~/1~
EMH(m)10-1	378	186	102.5	132	96	158	125	146.5	196/207.5	/89	210	G1½/G1½
EMH(m)10-2	410	200	102.5	136	96	158	125	167	213/222	/105.5
EMH(m)10-3	470	200	102.5	170	140	200	160	175	222/237	/107
EMH10-4	500	230	132.5						222/-	–
EMH10-5	530	260	162.5

Package Information

Model	GW(Kgs)		L × W × H (mm)	Quantity (PCS/20’TEU)
	3~	1~
EMH(m)10-1	11.5	13	423×234×256	847
EMH(m)10-2	16.5	18	455×244×266	742
EMH(m)10-3	21	23	515×244×276	644
EMH10-4	24	–	545×244×276	623
EMH10-5	26.5	–	575×244×276	588



Hydraulic Performance Curves

Technical Data

Model	Power		Q (m³/h)	0	2	4	6	8	10	12	14	16
	kW	HP	Q (l/min)	0	33.3	67	100	134	166	200	233	268
EMH(m)12-1	1	1.36	H (m)	19	18	17.5	16.5	15	14	12.5	10.5	8.5
EMH(m)12-2\1	1.3	1.75		30	29	28	27	25	22	19.5	16.5	13
EMH(m)12-2	1.85	2.5		38	36	35	34	32.5	30	27.5	25	22
EMH(m)12-3\1	2.2	3		50	48.5	46.5	44.5	42.5	38	33.5	30	25
EMH12-3	3	4		58	56	54	53.5	50.5	47	43.5	40	35

Dimensions

Model	L	L1	L2	L3	L4	B1	B2	D	G	K	H	J1/J2
									3~/1~	3~/1~
EMH(m)12-1	378	186	102.5	132	96	158	125	146.5	196/207.5	/89	210	G1½/G1½
EMH(m)12-2\1	410	200	102.5	136	96	158	125	167	213/222	/105.5
EMH(m)12-2	410(470)	200	102.5	136(170)	96(140)	158(200)	125(160)	167(175)	213/237	/107
EMH(m)12-3\1	470	200	102.5	170	140	200	160	175	222/	–

Package Information

Model	GW(Kgs)		L × W × H (mm)		Quantity (PCS/20TEU)
	3~	1~	3~	1~	3~	1~
EMH(m)12-1	12.5	14	423×234×256		847
EMH(m)12-2\1	15	17.5	455×244×266		742
EMH(m)12-2	17.5	22	455×244×266	515×244×276	742	644
EMH(m)12-3\1	18.5	23	455×244×266	515×244×276	742	644
EMH12-3	23	–	515×244×276		644	–

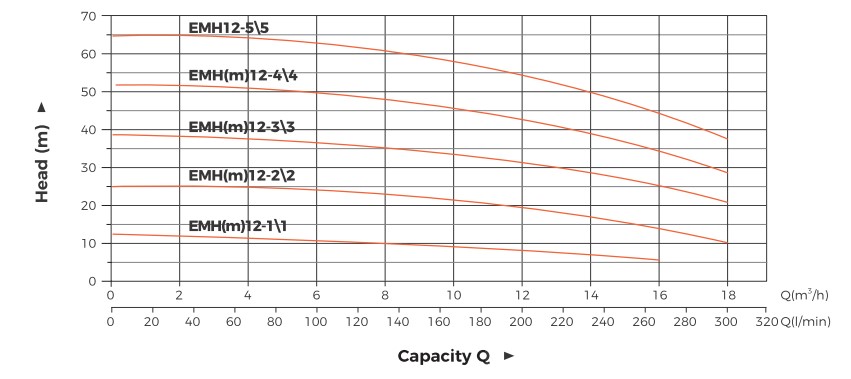

Hydraulic Performance Curves

Technical Data

Model	Power		Q (m³/h)	2	4	6	8	10	12	14	16	18
	kW	HP	Q (l/min)	-33.3	-67	-100	-134	-166	-200	-233	-268	-300
EMH(m)12-1\1	0.65	0.9	H (m)	12	11.5	11	10	9.5	8.5	7	5.5	–
EMH(m)12-2\2	1.3	1.75		25	24	23.5	22.5	21	19.5	16.5	13.5	10
EMH(m)12-3\3	1.85	2.5		37.5	37	36	35	32.5	31.5	28	24.5	20.5
EMH(m)12-4\4	2.2	3		50.5	49.5	48.5	47.5	45.5	42.5	38.5	33.5	28.5
EMH12-5\5	3	4		63	62.5	62	60.5	58	54	48.5	43	37

Dimensions

Model	L	L1	L2	L3	L4	B1	B2	D	G	K	H	J1/J2
									3~/1~	3~/1~
EMH(m)12-1\1	378	186	102.5	132	96	158	125	146.5	196/207.5	/89	210	G1½/G1½
EMH(m)12-2\2	410	200	102.5	136	96	158	125	167	213/222	/105.5
EMH(m)12-3\3	410(470)	200	102.5	136(170)	96(140)	158(200)	125(160)	167(175)	213/237	/107
EMH(m)12-4\4	440(500)	230	132.5	170	140	200	160	175	213/237	/107
EMH12-5\5	530	260	162.5	170	140	200	160	175	222/	–

Package Information

Model	GW(Kgs)		L × W × H (mm)		Quantity (PCS/20TEU)
	3~	1~	3~	1~	3~	1~
EMH(m)12-1\1	11.5	12.5	423×234×256	–	11.5	12.5
EMH(m)12-2\2	15	17.5	455×244×266	–	15	17.5
EMH(m)12-3\3	17	22	455×244×266	515×244×276	17	22
EMH(m)12-4\4	19.5	25	485×244×266	545×244×276	19.5	25
EMH12-5\5	25.5	–	575×244×276	–	25.5	–



Hydraulic Performance Curves

Technical Data

Model	Power		Q (m³/h)	0	4	8	12	14	16	18	20	22	24
	kW	HP	Q (l/min)	0	67	134	200	233	268	300	333	367	400
EMH(m)16-1	1	1.36	H (m)	13.5	12.5	12	11	10.5	9.5	8.5	8	7	6
EMH(m)16-2	1.6	2.15		28	26.5	25.5	23.5	22	21	20	18	16	14
EMH(m)16-3	2.6	3.5		42.5	40.5	39.5	37	35.5	33.5	31.5	28.5	26	23
EMH16-4	3.5	4.7		57.5	54.5	53.5	50.5	48.5	46	43.5	40	36	31.5

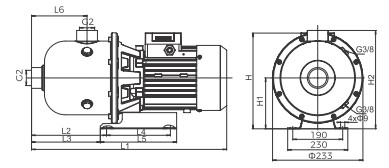

Dimensions

Model	L	L1	L2	L3	L4	B1	B2	D	G	K	H	J1/J2
									3~ / 1~	3~ / 1~
EMH(m)16-1	363	171	87.5	132	96	158	125	146.5	196/207.5	/89	211	G2/G2
EMH(m)16-2	394	185	87.5	136	96	158	125	167	213/222	/105.5
EMH(m)16-3	500	230	132.5	170	140	200	160	175	222/237	/107
EMH16-4	545	275	177.5	170	140	200	160	175	222/	–

Package Information

Model	GW(Kgs)		L × W × H (mm)	Quantity (PCS/20’TEU)
	3~	1~
EMH(m)16-1	12	13.5	408×234×256	868
EMH(m)16-2	17	19	440×244×266	756
EMH(m)16-3	24	25	545×244×276	923
EMH16-4	27	–	590×244×276	553



Hydraulic Performance Curves

Technical Data

Model	Power		Q (m³/h)	0	5	10	14	16	18	20	22	24	26	28
	kW	HP	Q (l/min)	0	83	166	233	268	300	333	367	400	433	467
EMH(m)20-1	1	1.36	H (m)	14	13	12	11.5	10.5	10	9.5	8.5	7.5	7	6
EMH(m)20-2	2.2	3		28	27	26	25	24	23	21.5	20	18	16.5	14.5
EMH20-3	3.5	4.7		42.5	41.5	40.5	38.5	37.5	36	34	32	29.5	27	24.5
EMH20-5	5.5	7.5		70	68.5	66.5	63.5	62	59	55.5	52.5	46.5	44	36.5

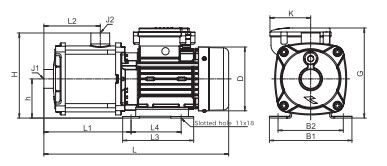

Dimensions

Model	L	L1	L2	L3	L4	B1	B2	D	G	K	H	J1/J2
									3~ / 1~	3~ / 1~
EMH(m)20-1	363	171	87.5	132	96	158	125	146.5	196/207.5	/89	211	C2/G2
EMH(m)20-2	394(455)	185	87.5	136(170)	96(140)	158(200)	125(160)	167(175)	213/237	/107
EMH20-3	500	230	132.5	170	140	200	160	175	222	–
EMH20-5	679	351	222.5	180	140	230	190	211	255	–	211



Package Information

Model	GW(Kgs)		L × W × H (mm)		Quantity (PCS/20’TEU)
	3~	1~	3~	1~	3~	1~
EMH(m)20-1	12.5	13.5	408x234x256		868
EMH(m)20-2	18.5	22.5	440x244x266	500x244x276	756	644
EMH20-3	25.5	–	545x244x276	–	623	–
EMH20-5	44.2	–	740x265x320	–	491	–
