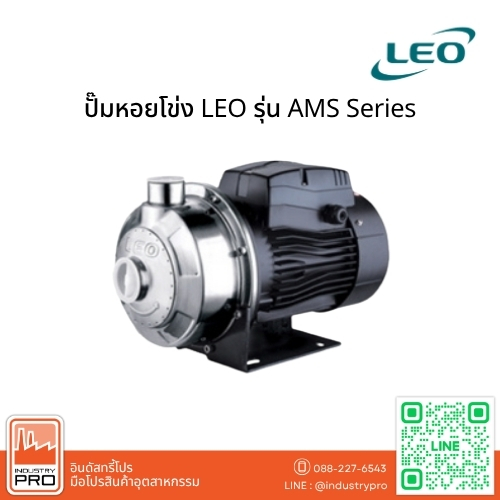

ปั๊มหอยโข่ง LEO รุ่น AMS Series
ปั๊มหอยโข่ง LEO รุ่น AMS Series เป็นปั๊มหอยโข่งสแตนเลส (Stainless Steel Centrifugal Pump) สำหรับสูบน้ำสะอาดและงานระบบที่ต้องการวัสดุทนต่อการกัดกร่อน โดยตัวเรือนปั๊มและเพลาผลิตจาก สแตนเลส AISI 304 รองรับอุณหภูมิของเหลวสูงสุด +85°C และสามารถติดตั้งใช้งานในพื้นที่สูงได้ถึง 1,000 เมตร เหมาะสำหรับระบบประปา งานเพิ่มแรงดัน ระบบหมุนเวียนน้ำ และงานอุตสาหกรรมทั่วไป
AMS Series มีทั้งรุ่นมอเตอร์ 1 เฟส (AMSm) และ 3 เฟส (AMS) ตามขนาดรุ่น โดย LEO ระบุรหัส “m” สำหรับรุ่น Single Phase ส่วนรุ่นที่ไม่มี “m” เป็น Three Phase จึงสามารถเลือกให้เหมาะกับระบบไฟฟ้าและลักษณะการใช้งานได้
คุณสมบัติ
- ตัวเรือนปั๊ม (Pump Body) ผลิตจาก Stainless Steel AISI 304
- เพลา (Shaft) ผลิตจาก Stainless Steel AISI 304
- รองรับอุณหภูมิของเหลวสูงสุด +85°C
- รองรับการติดตั้งที่ระดับความสูงสูงสุด 1,000 เมตร
- มอเตอร์ใช้ขดลวดทองแดง (Copper Winding)
- ใช้ลูกปืน C&U Bearing
- รุ่นมอเตอร์ 1 เฟสมี Built-in Thermal Protector
- ฉนวนมอเตอร์ระดับ Class F
- ระดับการป้องกัน IPX4
- รองรับอุณหภูมิแวดล้อมสูงสุด +40°C
มอเตอร์
- ขดลวดมอเตอร์ทองแดง
- ลูกปืน C&U Bearing
- Built-in Thermal Protector สำหรับรุ่น 1 เฟส
- Insulation Class F
- Protection Class IPX4
- อุณหภูมิแวดล้อมสูงสุด +40°C
- มีทั้งรุ่น 1 เฟสและ 3 เฟสตาม Model
วัสดุ
| ส่วนประกอบ | วัสดุ |
|---|---|
| ตัวเรือนปั๊ม (Pump Body) | Stainless Steel AISI 304 |
| เพลา (Shaft) | Stainless Steel AISI 304 |
| ใบพัด (Impeller) | ควรตรวจสอบตาม Model / Material Table |
| Mechanical Seal | ควรตรวจสอบตาม Model / Material Table |
การใช้งาน
AMS Series เหมาะกับงานสูบน้ำสะอาดหลายรูปแบบ ตั้งแต่งานภายในอาคารจนถึงระบบอุตสาหกรรม โดย LEO ระบุการใช้งานสำหรับระบบประปาภายในบ้าน การเพิ่มแรงดันในระบบท่อ การรดน้ำสวนและโรงเรือน การเพาะเลี้ยงสัตว์น้ำ งานอุตสาหกรรมและเหมือง ระบบจ่ายและระบายน้ำในอาคารสูง ตลอดจนระบบหมุนเวียนของเครื่องปรับอากาศส่วนกลางและระบบทำความร้อน
Technical Data
| Model | Power | l/min | 0 | 30 | 60 | 100 | 120 | 140 | 160 | 180 | 200 | 250 | 300 | 350 | 400 | 430 | 480 | 520 | ||
| Single Phase | Three Phase | kW | HP | m³/h | 0 | 1.8 | 3.6 | 6 | 7.2 | 8.4 | 9.6 | 10.8 | 12 | 15 | 18 | 21 | 24 | 26 | 29 | 31 |
| AMSm210/0.75 | AMS210/0.75 | 0.75 | 1.0 | H (m) |
16.8 | – | – | – | 15.6 | 15.2 | 14.8 | 14.2 | 13.6 | 11.9 | 9.8 | – | – | – | – | – |
| AMSm210/1.1 | AMS210/1.1 | 1.1 | 1.5 | 19.7 | – | – | – | 18.7 | 18.3 | 18.0 | 17.5 | 17.1 | 15.6 | 13.6 | – | – | – | – | – | |
| AMSm210/1.5 | AMS210/1.5 | 1.5 | 2.0 | 24.2 | – | – | – | 23.5 | 23.2 | 22.8 | 22.4 | 21.8 | 20.2 | 18.0 | – | – | – | – | – | |
| AMSm210/2.2 | AMS210/2.2 | 2.2 | 30. | 27.5 | – | – | – | 26.7 | 26.5 | 26.1 | 25.7 | 25.2 | 23.8 | 21.9 | – | – | – | – | – | |
| AMSm370/1.1 | AMS370/1.1 | 1.1 | 1.5 | 15.4 | – | – | – | – | – | – | 14.7 | 14.4 | 13.5 | 12.3 | 10.8 | 8.9 | 7.6 | – | – | |
| AMSm370/1.5 | AMS370/1.5 | 1.5 | 2.0 | 19.3 | – | – | – | – | – | – | – | 18.1 | 17.3 | 16.3 | 15.0 | 13.3 | 12.3 | 10.2 | – | |
| AMSm370/2.2 | AMS370/2.2 | 2.2 | 3.0 | 23.1 | – | – | – | – | – | – | – | 21.7 | 20.9 | 20.0 | 18.8 | 17.2 | 16.2 | 14.2 | 12.3 | |

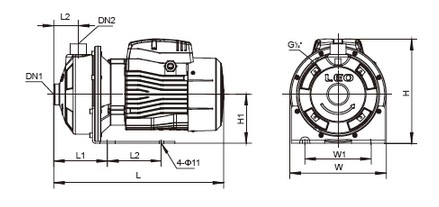

Dimensions
| Model | Port | L (mm) |
W (mm) |
H (mm) |
L₁ (mm) |
L₂ (mm) |
W₁ (mm) |
H₁ (mm) |
|
| DN1 | DN2 | ||||||||
| AMS210/0.75 | 1½” | 1¼” | 392 | 210 | 234 | 129 | 55 | 149 | 110 |
| AMS210/1.1 | 1½” | 1¼” | 392 | 210 | 234 | 129 | 55 | 149 | 110 |
| AMS210/1.5 | 1½” | 1¼” | 440 | 210 | 250 | 129 | 55 | 149 | 110 |
| AMS210/2.2 | 1½” | 1¼” | 440 | 210 | 250 | 129 | 55 | 149 | 110 |
| AMS370/1.1 | 2″ | 1½” | 392 | 210 | 234 | 129 | 55 | 149 | 110 |
| AMS370/1.5 | 2″ | 1½” | 440 | 210 | 250 | 129 | 55 | 149 | 110 |
| AMS370/2.2 | 2″ | 1½” | 440 | 210 | 250 | 129 | 55 | 149 | 110 |
