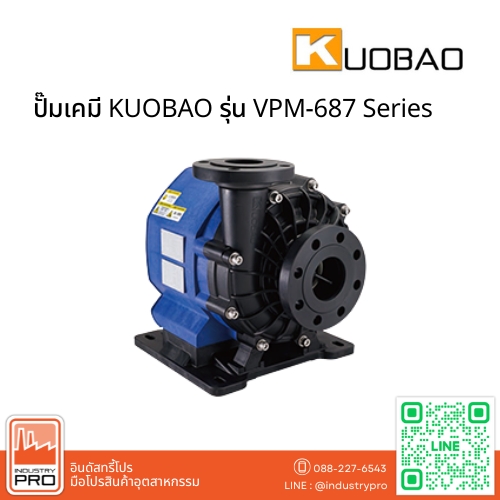

ปั๊มเคมี KUOBAO รุ่น VPM-687 Series (Permanent Magnet Frequency Conversion Canned Pump)
ปั๊มเคมี KUOBAO VPM-687 Series เป็นปั๊มเคมีแบบกระป๋อง (Canned Pump) รุ่นใหม่ที่ผสานเทคโนโลยีมอเตอร์แม่เหล็กถาวรควบคุมความถี่ (Permanent Magnet Synchronous Motor) ระดับ IE5 ออกแบบด้วยซอฟต์แวร์จำลองสมรรถนะ ANSYS เพื่อเพิ่มประสิทธิภาพการทำงาน ลดการสูญเสียพลังงาน และยืดอายุการใช้งาน เหมาะสำหรับงานสูบสารเคมีเข้มข้น ระบบกรอง และหมุนเวียนของเหลวในอุตสาหกรรมเคมีที่ต้องการความปลอดภัยสูงสุด
คุณสมบัติ
1. มอเตอร์แม่เหล็กถาวรควบคุมความถี่สูง (Permanent Magnet Synchronous Frequency Conversion Motor)
มอเตอร์ IE5 Ultra-High Efficiency ถูกออกแบบด้วยซอฟต์แวร์ ANSYS เพื่อแก้ปัญหา Air Gap และเพิ่มประสิทธิภาพของแรงบิด มีขนาดกะทัดรัด ไม่ต้องใช้พัดลม เสียงเงียบ ความร้อนต่ำ และตอบสนองเร็ว สามารถปรับความเร็วได้ตามช่วงความถี่ รองรับมาตรฐาน IP66 Protection และฉนวนมอเตอร์ F Class เพื่อความทนทานในระยะยาว
2. ปั๊มแบบ Canned Pump (ไร้การรั่วซึม)
ออกแบบโดยใช้การวิเคราะห์ทางพลศาสตร์ของไหล (Fluid Mechanics Simulation) เพื่อเพิ่มประสิทธิภาพการส่งของเหลว ปั๊มชนิด Canned Pump ผสานโครงสร้างแม่เหล็กถาวรควบคุมความถี่เข้ากับระบบไร้ซีล (Seal-less Design) ทำให้ปลอดภัยจากการรั่วซึมของของเหลวและสารเคมี
Innovative Design Highlights
1. ระบบป้องกันการรั่วซึมอัจฉริยะ (Security Architecture)
ติดตั้งฝาครอบป้องกันการรั่ว (Outer Leakage Protection Cover) พร้อมเซนเซอร์ตรวจจับสารเคมีรั่ว (Leak Sensor) หากเกิดความเสียหายภายใน ระบบจะส่งสัญญาณเตือนอัตโนมัติและหยุดการทำงานทันที ลดโอกาสความเสียหายของปั๊มและมอเตอร์ได้อย่างมีประสิทธิภาพ
2. โครงสร้างทนกรด-ด่างและไฟ (Anti-Corrosion Structure)
ตัวเรือนมอเตอร์ผลิตจากวัสดุเกรด V0 Flame Retardant ที่ทนความร้อนและไฟสูงระดับ UL-94V0 ช่วยป้องกันการกัดกร่อนจากไอกรด ด่าง และสารเคมีรุนแรง เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมหนัก
3. ระบบระบายความร้อนเฉพาะทาง (Heat Dissipation Structure)
ดีไซน์เฟรมมอเตอร์ด้วยช่องระบายอากาศเฉพาะ (Heat Dissipation Channel) ช่วยระบายความร้อนอย่างมีประสิทธิภาพ รักษาอุณหภูมิของมอเตอร์ให้ต่ำขณะทำงาน และยืดอายุการใช้งานของระบบทั้งหมด
4. ระบบควบคุมความถี่เฉพาะทาง (Frequency Converter Selection)
ปั๊มรุ่น VPM-687 ต้องใช้งานร่วมกับอินเวอร์เตอร์เฉพาะ IPM/SPM Frequency Converter เพื่อให้สามารถควบคุมมอเตอร์แม่เหล็กถาวรได้อย่างแม่นยำ ห้ามใช้ร่วมกับอินเวอร์เตอร์ทั่วไป (IM Converter) เนื่องจากอาจทำให้มอเตอร์ไม่ทำงานหรือเสียหายได้
Technical Highlights
- ประเภท: Permanent Magnet Frequency Conversion Canned Chemical Pump
- มอเตอร์: IE5 Ultra-High Efficiency Permanent Magnet Motor
- ระดับการป้องกัน: IP66 / Insulation Class F
- วัสดุ: Anti-Corrosion V0 Grade Engineering Plastic
- ระบบซีล: Seal-less Canned Design (No Leakage)
- ระบบควบคุม: Variable Frequency Drive (VFD)
- เหมาะสำหรับ: งานสูบสารเคมี ระบบกรอง ระบบหมุนเวียนกรด-ด่าง และงานเคมีเข้มข้น
การใช้งาน
- อุตสาหกรรมเคมีและอิเล็กทรอนิกส์ (Chemical & Electronics Industry)
- ระบบกรองและหมุนเวียนของเหลว (Filtration & Circulation Systems)
- กระบวนการชุบโลหะและเคลือบผิว (Plating & Coating Process)
- โรงงานบำบัดน้ำเสียที่ใช้สารเคมีเข้มข้น (Chemical Wastewater Treatment)
MODEL
| Model | VPM Series |
| Material | F-GFRPP H-PPH C-CFRPP P-PVDF E-CFRETFE |
| In-Outlet | 25-25x25mm 44-40x40mm 45-40x50mm |
| Kw | 03-250w 0-0.4kw 08-0.55kw 1-0.75kw |
| Spindle | C-CERAMIC S-SIC |
| Bearing | C-CARBON C-CERAMIC S-SIC |
| Rubber | E-EPDM V-VITON H-HFKM |
| Leak Sensor | S-Additional purchase of leak detectionsensor (Options) |
| Motor Casing | F-GFRPP (Standard) P-GFRPPS (Options ) |
| For Medium Outlet | TM-Medium Outlet |
| Model | PM Series |
| KW / HP | 0.25-0.25KW(1/3HP) 0.4-0.4KW(1/2HP) |
| 0.55-0.55KW(3/4HP) 0.75-0.75KW(1HP) | |
| 1.1-1.1KW(1.5HP) 1.5-1.5KW(1.5HP) | |
| 2.2-2.2KW(3HP) 4-4KW(5.5HP) | |
| 5.5-5.5KW(7.5HP) 7.5-7.5KW(10HP) | |
| Rated Frequency | 2-200HZ |
| Rated Speed | C-CARBON C-CERAMIC S-SIC |
| Motor Rotor Pole Pairs | 4-4P |
| Voltage | 348:3Ø/480V 344:3Ø/440V |
| 338:3Ø/380V 322:3Ø/220V |

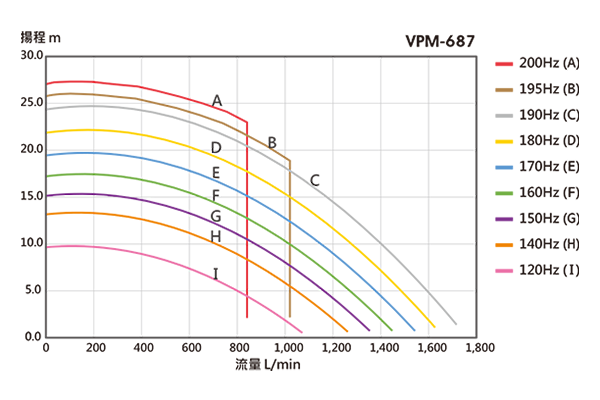

PERFORMANCE CURVE CHART
| Hz | No | Outlet / Inlet | HP | Head | Capacity | Standard Duty Point |
| (mm) | (M) | (L/Min) | (M-L/Min) | |||
| 200 | A | 65/80 | 7.5 | 27-23 | 300-840 | 24-750 |
| 195 | B | 25-19 | 460-1020 | 20.5-920 | ||
| 190 | C | 23-5 | 550-1570 | 19.5-890 | ||
| 180 | D | 20.8-5 | 500-1470 | 17.5-840 | ||
| 170 | E | 18.5-5 | 480-1350 | 15.5-800 | ||
| 160 | F | 16-5 | 500-1250 | 13.8-750 | ||
| 150 | G | 14-5 | 500-1160 | 12-710 | ||
| 140 | H | 12-5 | 480-1050 | 10.5-660 | ||
| 120 | I | 8-5 | 520-800 | 7.5-565 |
DIMENSION
| VPM-687/6810 | VPM-663 | VPM-2515 |
| VPM-665 | VPM-563 | VPM-440/4408 |
| VPM-565 | VPM-452/453 | VPM-2508 |
| VPM-455 | VPM-441/4415 | VPM-2503 |
VPM-252/253
| MODEL | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | X | Y | Z |
| VPM-687/6810 | 213 | 18 | 415 | 80 | 150 | 190 | 8 | 19 | 26 | 65 | 140 | 174 | 4 | 19 | 24 | 111 | 118 | 245 | 273 | 302 | 14 | 412 | 378 | 321 | 362 | 62 |
| VPM-665 | 198 | 18 | 395 | 65 | 140 | 174 | 4 | 19 | 24 | 65 | 140 | 174 | 4 | 19 | 24 | 96 | 107 | 208 | 236 | 236 | 14 | 375 | 336 | 284 | 296 | 71 |
| VPM-565 | 198 | 18 | 378 | 65 | 140 | 174 | 4 | 19 | 24 | 50 | 122 | 160 | 4 | 19 | 18 | 94 | 102 | 208 | 236 | 236 | 14 | 370 | 324 | 284 | 296 | 66 |
| VPM-455 | 198 | 18 | 378 | 50 | 122 | 160 | 4 | 19 | 24 | 37 | 104 | 140 | 4 | 19 | 20 | 92 | 92 | 208 | 236 | 236 | 14 | 350 | 309 | 284 | 296 | 46 |
| VPM-663 | 182 | 15 | 379 | 65 | 140 | 174 | 4 | 19 | 24 | 65 | 140 | 174 | 4 | 19 | 24 | 96 | 105 | 202 | 230 | 212 | 14 | 360 | 336 | 266 | 252 | 78 |
| VPM-563 | 182 | 15 | 362 | 65 | 140 | 174 | 4 | 19 | 24 | 50 | 122 | 160 | 4 | 19 | 18 | 94 | 100 | 202 | 230 | 212 | 14 | 355 | 324 | 266 | 252 | 73 |
| VPM-452/453 | 182 | 15 | 357 | 50 | 122 | 160 | 4 | 19 | 18 | 37 | 104 | 140 | 4 | 19 | 20 | 100 | 90 | 202 | 230 | 212 | 14 | 330 | 319 | 266 | 252 | 48 |
| VPM-252/253 | 182 | 15 | 381 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | – | 86 | 202 | 230 | 212 | 14 | 311 | 300 | 266 | 252 | 29 |
| VPM-441/4415 | 165 | 15 | 330 | 37 | 104 | 140 | 4 | 19 | 20 | 37 | 104 | 140 | 4 | 19 | 20 | 92 | 87 | 168 | 196 | 192 | 14 | 315 | 299 | 232 | 232 | 54 |
| VPM-2515 | 165 | 15 | 329 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 95 | 87 | 168 | 196 | 192 | 14 | 306 | 294 | 232 | 232 | 45 |
| VPM-440/4408 | 143 | 15 | 298 | 37 | 104 | 140 | 4 | 19 | 20 | 37 | 104 | 140 | 4 | 19 | 20 | 70 | 91 | 168 | 196 | 172 | 14 | 324 | 254 | 232 | 212 | 51 |
| VPM-2508 | 143 | 15 | 287 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 75 | 86 | 168 | 196 | 172 | 14 | 319 | 251 | 232 | 212 | 46 |
| VPM-2503 | 143 | 15 | 287 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 63 | 74 | 143 | 171 | 172 | 14 | 289 | 235 | 207 | 212 | 46 |
