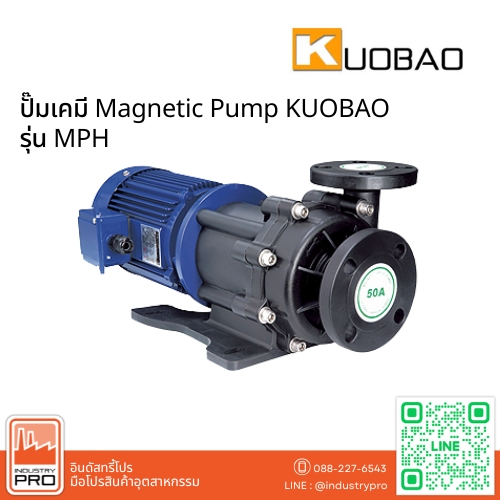

ปั๊มเคมี Magnetic Pump KUOBAO รุ่น MPH Series
ปั๊มเคมี KUOBAO MPH Series เป็นปั๊มเคมีแบบขับเคลื่อนด้วยแม่เหล็ก (Magnetic Drive Sealless Pump) ที่ออกแบบมาเพื่อรองรับการใช้งานในอุตสาหกรรมที่ต้องการแรงดันสูงและความปลอดภัยจากการรั่วซึมของสารเคมี ตัวปั๊มไม่มีซีลเพลา (Sealless Design) จึงช่วยลดความเสี่ยงต่อการรั่วและยืดอายุการใช้งาน เหมาะสำหรับงานกรด ด่าง และของเหลวกัดกร่อนทุกประเภท
คุณสมบัติ
- ทนกรด ด่าง และสารเคมีเข้มข้นสูง (Outstanding Acid / Alkaline Resistance) – ตัวเรือนปั๊มผลิตจากวัสดุให้เลือกถึง 4 ชนิด ได้แก่ PP, GFRPP, PVDF และ C-FR ETFE ที่สามารถเลือกให้เหมาะกับความเข้มข้นและอุณหภูมิของของเหลว โดย:
- PP / GFRPP ทนอุณหภูมิได้สูงสุดถึง 75°C
- PVDF ทนอุณหภูมิได้สูงสุดถึง 90°C
- C-FR ETFE ทนอุณหภูมิได้สูงสุดถึง 100°C
วัสดุทุกชนิดถูกออกแบบมาเพื่อรองรับของเหลวที่มีฤทธิ์กรดและด่างได้อย่างปลอดภัย
- ป้องกันการกัดกร่อน (Corrosion Resistant) – แกนหมุนภายในผลิตจาก Ceramic หรือ SiC เพื่อเพิ่มความทนทานต่อการกัดกร่อน เหมาะสำหรับของเหลวที่มีค่าความเป็นกรดหรือด่างสูง
- แบริ่งดีไซน์พิเศษ ป้องกันความเสียหายจาก Dry Run (Unique Bearing Design) – ใช้ระบบหล่อเย็นแบบหมุนเวียนในตัว เมื่อปั๊มทำงานของเหลวจะหมุนเวียนเพื่อระบายความร้อน ลดอุณหภูมิระหว่างการทำงานแบบ Dry Run ชั่วคราว ป้องกันความเสียหายต่อเพลาและแม่เหล็ก
- ประกอบง่ายและดูแลสะดวก (Easy to Assemble) – โครงสร้างภายในเป็นมาตรฐานเดียวกัน ถอดประกอบง่าย ไม่ต้องใช้เครื่องมือพิเศษ ช่วยให้ตรวจสอบและบำรุงรักษาได้อย่างรวดเร็ว
- มอเตอร์กำลังสูงและทนทาน (Maximum Durability) – มอเตอร์แม่เหล็กถาวร (Permanent Magnet Motor) รุ่นกำลังขับ 0.37–3.75kW ให้แรงขับที่เสถียร พร้อมระบบป้องกันความร้อนเกิน (Thermal Protection) เพื่อยืดอายุการใช้งาน
การใช้งาน
- อุตสาหกรรมเคมี และกระบวนการกรด–ด่าง
- ระบบกรองหมุนเวียน (Circulated Filtering)
- กระบวนการผลิตแผ่นวงจร PCB และ Etching
- งานชุบโลหะและเคลือบผิว (Plating & Surface Treatment)
- ระบบบำบัดน้ำเสียและน้ำปนเปื้อนสารเคมี
Technical Highlights
- ประเภท: Magnetic Drive Sealless Chemical Pump
- กำลังมอเตอร์: 0.37 – 3.75 kW
- วัสดุ: PP / GFRPP / PVDF / C-FR ETFE
- อุณหภูมิของเหลวสูงสุด: 100°C
- ระบบขับเคลื่อน: Magnetic Drive – ไม่มีซีล ป้องกันการรั่วซึม 100%
- เหมาะสำหรับของเหลวกรด ด่าง และสารเคมีที่มีความเข้มข้นสูง
MODEL
| MODEL | MPH | ||||
| MATERIAL | PP-PP | F-GFRPP | P-PVDF | E-CFRETFE | |
| IN-OUTLET | 25-25×25mm | 44-40×40mm | 45-40×50mm | 56-50×65mm | |
| POWER | 0-1/2HP | 1-1HP | 2-2HP | 3-3HP | 5-5HP |
| SPINDLE | C-CERAMIC | S-SIC | |||
| BEARING | A-CERAMIC | C-CARBON | P-PTFE | S-SIC | |
| RUBBER | V-VITON | E-EPDM | H-HFKM | A-AFLAS | |
| FREQUENCY | 5-50Hz | 6-60Hz | |||
| VOLTAGE | V38-220V/380V 3Φ | V41-208V/415V 3Φ | V44-240V/440V 3Φ | ||
| SPECFIC WEIGHT | 50HZ | A-1.2 | B-1.5 | C-2.0 | |
| 60Hz | D-1.2 | E-1.5 | F-2.0 |
SPECIFICATION
| MODEL | MPH | MPH | MPH | MPH | MPH | MPH | ||
| 440 | 441 | 452 | 453 | 455 | 565 | |||
| S.G.* | 1 | 1 | 1.2 | 1.2 | 1 | 1.0 | ||
| In-Outlet | IN | (mm) | 40 | 40 | 50 | 50 | 50 | 65 |
| Diameter | OUT | (mm) | 40 | 40 | 40 | 40 | 40 | 50 |
| Max. Capacity | 50Hz | (L/min) | 280 | 330 | 400 | 500 | 600 | 730 |
| 60Hz | (L/min) | 280 | 320 | 400 | 500 | 600 | 800 | |
| Max. Head | 50Hz | (M) | 12.5 | 18 | 23 | 24 | 29 | 28.6 |
| 60Hz | (M) | 11.5 | 18.5 | 22 | 22.5 | 31 | 29.4 | |
| Standard | 50Hz | (M-L/min) | 8.5-150 | 12-200 | 18.5-200 | 20.5-300 | 25.5-400 | 18.5-500 |
| Duty Point | 60Hz | (M-L/min) | 8.5-150 | 12.5-200 | 18.5-200 | 19-300 | 26.5-400 | 22.0-500 |
| Motor | Output | (kw) | 0.37 | 0.75 | 1.5 | 2.2 | 3.75 | 3.75 |
| Weight (kg) | 11.5 | 18 | 23 | 24.8 | 47.3 | 48.5 | ||

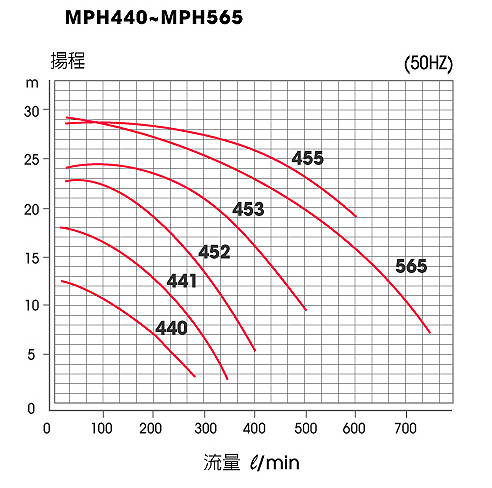

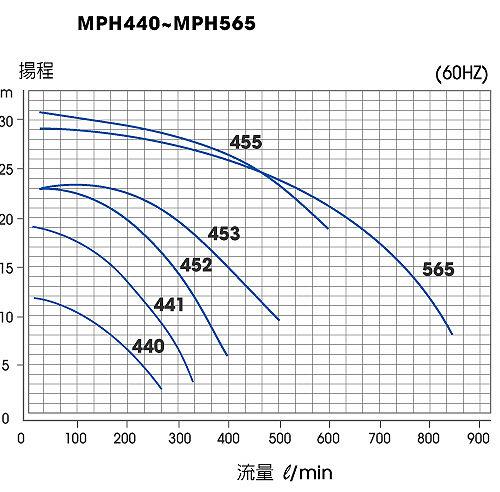

PERFORMANCE CURVE CHART

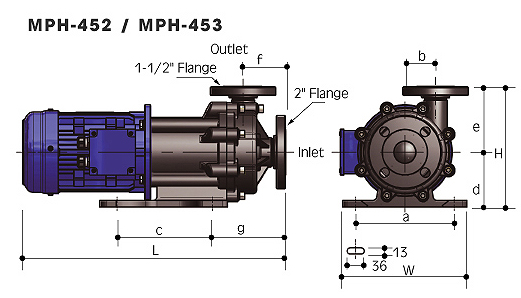

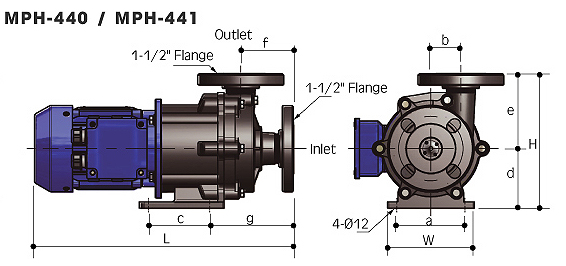

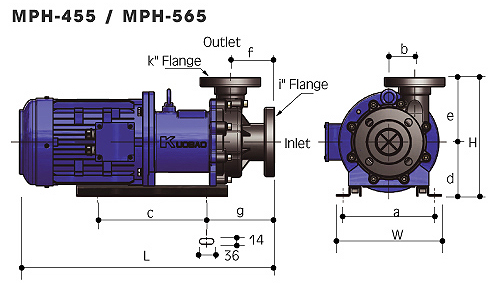

DIMENSION
| Model | W | H | L | a | b | c | d | e | f | g | i | k |
| MPH-440 | 140 | 217 | 418.5 | 110 | 48.5 | 99 | 96 | 121 | 85.5 | 135.5 | ||
| MPH-441 | 161 | 255 | 528 | 132 | 55 | 130.5 | 116 | 139 | 105.5 | 176 | ||
| MPH-452 | 263 | 255 | 557 | 208.5 | 65 | 202 | 116 | 139 | 90 | 155 | ||
| MPH-453 | 263 | 255 | 557 | 208.5 | 65 | 202 | 116 | 139 | 90 | 155 | ||
| MPH-455 | 264 | 274.5 | 620 | 230 | 65 | 275 | 135.5 | 139 | 90 | 149 | 2 | 1-1/2 |
| MPH-565 | 264 | 297.5 | 641.5 | 230 | 65 | 275 | 135.5 | 162 | 111 | 170.5 | 2-1/2 | 2 |
