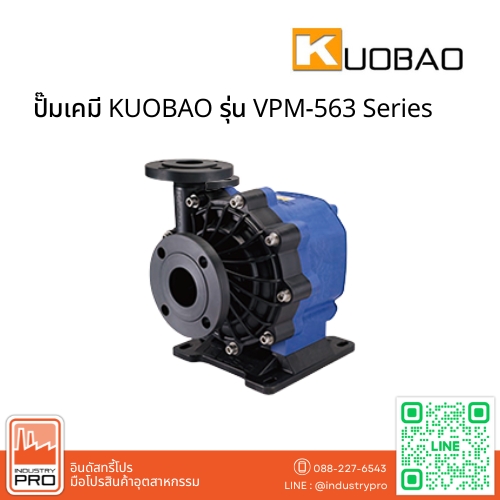

ปั๊มเคมี KUOBAO รุ่น VPM-563 Series (Permanent Magnet Frequency Conversion Canned Pump)
ปั๊มเคมี KUOBAO VPM-563 Series เป็นปั๊มเคมีรุ่นใหม่ที่ผสานเทคโนโลยีมอเตอร์แม่เหล็กถาวรควบคุมความถี่ (Permanent Magnet Synchronous Motor) ระดับ IE5 เข้ากับโครงสร้าง Canned Pump ที่ปลอดการรั่วซึม ช่วยเพิ่มประสิทธิภาพการสูบของเหลว ลดการสูญเสียพลังงาน และยืดอายุการใช้งาน เหมาะสำหรับอุตสาหกรรมเคมีและการผลิตที่ต้องการความแม่นยำ ความปลอดภัย และประสิทธิภาพสูง
คุณสมบัติ
1. มอเตอร์แม่เหล็กถาวรควบคุมความถี่สูง (Permanent Magnet Synchronous Motor)
ใช้ซอฟต์แวร์ ANSYS ในการออกแบบเพื่อแก้ปัญหาระยะช่องอากาศ (Air Gap) ลดความร้อน เสียงรบกวนต่ำ ไม่มีพัดลม ช่วยเพิ่มความเงียบและประสิทธิภาพการหมุนของมอเตอร์ รองรับการปรับความถี่ได้รวดเร็ว พร้อมมาตรฐาน IP66 และฉนวนมอเตอร์ F Class เพื่อความทนทานสูงสุด
2. ปั๊มแบบ Canned Pump (Seal-less Design)
ใช้เทคโนโลยีการวิเคราะห์พลศาสตร์ของไหล (Fluid Mechanics Analysis) เพื่อเพิ่มประสิทธิภาพการสูบของเหลว โครงสร้างแบบ “ไร้ซีล” ช่วยป้องกันการรั่วซึมของสารเคมี ปลอดภัยต่อผู้ใช้งานและสิ่งแวดล้อม เหมาะสำหรับของเหลวที่เป็นกรด ด่าง หรือมีฤทธิ์กัดกร่อน
Innovative Design Highlights
1. ระบบป้องกันการรั่วซึม (Security Architecture)
ติดตั้งฝาครอบป้องกันการรั่ว (Outer Leakage Protection Cover) พร้อมเซนเซอร์ตรวจจับสารเคมี (Leak Sensor) หากเกิดความเสียหายที่ฝาหลัง ระบบจะหยุดการทำงานโดยอัตโนมัติและแจ้งเตือนทันที ช่วยลดความเสียหายจากการรั่วของของเหลวและป้องกันการเสียหายของตัวมอเตอร์
2. โครงสร้างทนการกัดกร่อน (Anti-Corrosion Structure)
ตัวเรือนมอเตอร์ผลิตจากวัสดุเกรด V0 Flame Retardant ที่ทนความร้อนสูงและไม่ติดไฟ ป้องกันการกัดกร่อนจากไอกรดหรือของเหลวเคมี เหมาะสำหรับสภาพแวดล้อมที่มีสารเคมีรุนแรง
3. ระบบระบายความร้อนเฉพาะทาง (Heat Dissipation Structure)
เฟรมมอเตอร์ออกแบบด้วยช่องระบายความร้อนเฉพาะ (Heat Dissipation Channel) ช่วยระบายอุณหภูมิออกอย่างรวดเร็วในระหว่างการทำงานอย่างต่อเนื่อง ช่วยยืดอายุการใช้งานของมอเตอร์และลดโอกาสความเสียหายจากความร้อนสะสม
4. อินเวอร์เตอร์ควบคุมเฉพาะทาง (Frequency Converter Selection)
ปั๊มรุ่น VPM-563 ต้องใช้ร่วมกับอินเวอร์เตอร์ชนิด IPM/SPM Frequency Converter ซึ่งออกแบบมาเพื่อควบคุมมอเตอร์แม่เหล็กถาวรโดยเฉพาะ ห้ามใช้อินเวอร์เตอร์ทั่วไป (IM Converter) เนื่องจากอาจทำให้มอเตอร์ไม่ทำงานหรือล้มเหลวได้
Technical Highlights
- มอเตอร์: IE5 Ultra-High Efficiency Permanent Magnet Motor
- ระดับการป้องกัน: IP66 / Insulation F-Class
- โครงสร้างปั๊ม: Canned Type (Seal-less Design)
- วัสดุตัวเรือน: Anti-Corrosion V0 Grade Engineering Plastic
- ระบบควบคุม: Variable Frequency Drive (VFD)
- เหมาะสำหรับ: งานสูบสารเคมี ระบบกรอง การหมุนเวียนของเหลว และการผลิตในโรงงานเคมี
การใช้งาน
- อุตสาหกรรมเคมีและการชุบโลหะ (Chemical & Plating Industry)
- กระบวนการกรองและหมุนเวียนสารเคมี (Circulation & Filtering Systems)
- ระบบบำบัดน้ำเสียที่มีสารเคมี (Wastewater Treatment)
- โรงงานอิเล็กทรอนิกส์และ PCB Process
MODEL
| Model | VPM Series |
| Material | F-GFRPP H-PPH C-CFRPP P-PVDF E-CFRETFE |
| In-Outlet | 25-25x25mm 44-40x40mm 45-40x50mm |
| Kw | 03-250w 0-0.4kw 08-0.55kw 1-0.75kw |
| Spindle | C-CERAMIC S-SIC |
| Bearing | C-CARBON C-CERAMIC S-SIC |
| Rubber | E-EPDM V-VITON H-HFKM |
| Leak Sensor | S-Additional purchase of leak detectionsensor (Options) |
| Motor Casing | F-GFRPP (Standard) P-GFRPPS (Options ) |
| For Medium Outlet | TM-Medium Outlet |
| Model | PM Series |
| KW / HP | 0.25-0.25KW(1/3HP) 0.4-0.4KW(1/2HP) |
| 0.55-0.55KW(3/4HP) 0.75-0.75KW(1HP) | |
| 1.1-1.1KW(1.5HP) 1.5-1.5KW(1.5HP) | |
| 2.2-2.2KW(3HP) 4-4KW(5.5HP) | |
| 5.5-5.5KW(7.5HP) 7.5-7.5KW(10HP) | |
| Rated Frequency | 2-200HZ |
| Rated Speed | C-CARBON C-CERAMIC S-SIC |
| Motor Rotor Pole Pairs | 4-4P |
| Voltage | 348:3Ø/480V 344:3Ø/440V |
| 338:3Ø/380V 322:3Ø/220V |

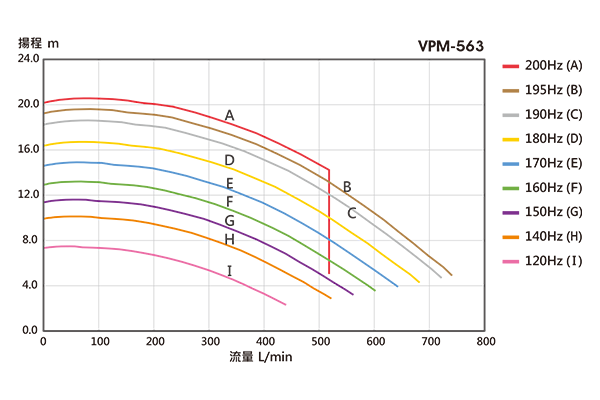

PERFORMANCE CURVE CHART
| Model / VPM-563 | ||||||
| Hz | No | Outlet / Inlet | HP | Head | Capacity | Standard Duty Point |
| (mm) | (M) | (L/Min) | (M-L/Min) | |||
| 200 | A | 50/65 | 3 | 20.5-14 | 50-125 | 16.5-425 |
| 195 | B | 19.5-6.5 | 50-700 | 15.6-425 | ||
| 190 | C | 18.5-6.5 | 50-675 | 15-400 | ||
| 180 | D | 16.7-6.5 | 50-620 | 13.5-380 | ||
| 170 | E | 14.8-6.5 | 50-660 | 12-360 | ||
| 160 | F | 13.2-6.5 | 55-510 | 10.6-345 | ||
| 150 | G | 11.5-5 | 95-500 | 9.5-320 | ||
| 140 | H | 10-5 | 85-440 | 8-295 | ||
| 120 | I | 7.5-4 | 100-370 | 6-250 | ||
DIMENSION
| VPM-687/6810 | VPM-663 | VPM-2515 |
| VPM-665 | VPM-563 | VPM-440/4408 |
| VPM-565 | VPM-452/453 | VPM-2508 |
| VPM-455 | VPM-441/4415 | VPM-2503 |
VPM-252/253
| MODEL | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | X | Y | Z |
| VPM-687/6810 | 213 | 18 | 415 | 80 | 150 | 190 | 8 | 19 | 26 | 65 | 140 | 174 | 4 | 19 | 24 | 111 | 118 | 245 | 273 | 302 | 14 | 412 | 378 | 321 | 362 | 62 |
| VPM-665 | 198 | 18 | 395 | 65 | 140 | 174 | 4 | 19 | 24 | 65 | 140 | 174 | 4 | 19 | 24 | 96 | 107 | 208 | 236 | 236 | 14 | 375 | 336 | 284 | 296 | 71 |
| VPM-565 | 198 | 18 | 378 | 65 | 140 | 174 | 4 | 19 | 24 | 50 | 122 | 160 | 4 | 19 | 18 | 94 | 102 | 208 | 236 | 236 | 14 | 370 | 324 | 284 | 296 | 66 |
| VPM-455 | 198 | 18 | 378 | 50 | 122 | 160 | 4 | 19 | 24 | 37 | 104 | 140 | 4 | 19 | 20 | 92 | 92 | 208 | 236 | 236 | 14 | 350 | 309 | 284 | 296 | 46 |
| VPM-663 | 182 | 15 | 379 | 65 | 140 | 174 | 4 | 19 | 24 | 65 | 140 | 174 | 4 | 19 | 24 | 96 | 105 | 202 | 230 | 212 | 14 | 360 | 336 | 266 | 252 | 78 |
| VPM-563 | 182 | 15 | 362 | 65 | 140 | 174 | 4 | 19 | 24 | 50 | 122 | 160 | 4 | 19 | 18 | 94 | 100 | 202 | 230 | 212 | 14 | 355 | 324 | 266 | 252 | 73 |
| VPM-452/453 | 182 | 15 | 357 | 50 | 122 | 160 | 4 | 19 | 18 | 37 | 104 | 140 | 4 | 19 | 20 | 100 | 90 | 202 | 230 | 212 | 14 | 330 | 319 | 266 | 252 | 48 |
| VPM-252/253 | 182 | 15 | 381 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | – | 86 | 202 | 230 | 212 | 14 | 311 | 300 | 266 | 252 | 29 |
| VPM-441/4415 | 165 | 15 | 330 | 37 | 104 | 140 | 4 | 19 | 20 | 37 | 104 | 140 | 4 | 19 | 20 | 92 | 87 | 168 | 196 | 192 | 14 | 315 | 299 | 232 | 232 | 54 |
| VPM-2515 | 165 | 15 | 329 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 95 | 87 | 168 | 196 | 192 | 14 | 306 | 294 | 232 | 232 | 45 |
| VPM-440/4408 | 143 | 15 | 298 | 37 | 104 | 140 | 4 | 19 | 20 | 37 | 104 | 140 | 4 | 19 | 20 | 70 | 91 | 168 | 196 | 172 | 14 | 324 | 254 | 232 | 212 | 51 |
| VPM-2508 | 143 | 15 | 287 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 75 | 86 | 168 | 196 | 172 | 14 | 319 | 251 | 232 | 212 | 46 |
| VPM-2503 | 143 | 15 | 287 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 63 | 74 | 143 | 171 | 172 | 14 | 289 | 235 | 207 | 212 | 46 |
