ปั๊มเคมี KUOBAO รุ่น VPM-441 Series (Permanent Magnet Canned Pump)
ปั๊มเคมี KUOBAO VPM-441 Series คือปั๊มเคมีแบบกระป๋อง (Canned Chemical Pump) ที่ใช้มอเตอร์แม่เหล็กถาวรประสิทธิภาพสูงระดับ IE5 มาพร้อมระบบควบคุมความถี่ (Frequency Conversion Motor) ที่ให้แรงบิดสูง ทำงานเงียบ ประหยัดพลังงาน และรองรับการทำงานต่อเนื่องในสภาพแวดล้อมที่มีกรด-ด่างหรือไอเคมี เหมาะสำหรับกระบวนการผลิตทางเคมี งานกรองสารเคมี และระบบหมุนเวียนของเหลวในโรงงานอุตสาหกรรมที่ต้องการความปลอดภัยสูง
คุณสมบัติ
1. มอเตอร์แม่เหล็กถาวรแบบควบคุมความถี่ (Permanent Magnet Synchronous Frequency Conversion Motor)
มอเตอร์ IE5 ประสิทธิภาพสูง ถูกออกแบบด้วยซอฟต์แวร์ ANSYS เพื่อแก้ปัญหาระยะช่องอากาศ (Air Gap) ลดอุณหภูมิการทำงาน ไม่มีพัดลม เสียงเงียบ และตอบสนองรวดเร็ว สามารถปรับรอบความถี่ได้อย่างแม่นยำ พร้อมคุณสมบัติระดับอุตสาหกรรม เช่น IP66 Protection และฉนวนเกรด F Class เพื่อความทนทานสูงสุด
2. ปั๊มแบบ Canned Pump
ใช้ซอฟต์แวร์วิเคราะห์พลศาสตร์ของไหล (Fluid Mechanics) เพื่อเพิ่มประสิทธิภาพการไหลและลดการสูญเสียพลังงาน โครงสร้างแบบกระป๋อง (Canned Design) ช่วยป้องกันการรั่วซึมของของเหลว และทำงานร่วมกับมอเตอร์แม่เหล็กถาวรแบบแปรผันความถี่ (Variable Frequency PM Motor) ได้อย่างสมบูรณ์แบบ
Safety & Structure Design
1. ระบบป้องกันการรั่วซึม (Security Architecture)
ติดตั้งฝาครอบป้องกันการรั่ว (Leak Protection Cover) พร้อมเซนเซอร์ตรวจจับสารเคมีรั่ว (Leak Sensor) หากของเหลวรั่วจากภายใน ระบบจะส่งสัญญาณเตือนทันที เพื่อป้องกันความเสียหายของปั๊มและมอเตอร์
2. โครงสร้างป้องกันการกัดกร่อน (Anti-Corrosion Structure)
ตัวมอเตอร์ผลิตจากวัสดุเกรด V0 Flame Retardant ทนไฟ ทนความร้อนสูง ป้องกันการกัดกร่อนจากไอกรด-ด่างและสารเคมีในสภาพแวดล้อมอุตสาหกรรมได้อย่างมีประสิทธิภาพ
3. ระบบระบายความร้อนเฉพาะทาง (Heat Dissipation Structure)
ออกแบบช่องระบายอากาศเฉพาะ (Heat Dissipation Channel) ภายในเฟรมมอเตอร์ เพื่อระบายความร้อนได้รวดเร็ว ลดอุณหภูมิขณะทำงาน ยืดอายุการใช้งานของมอเตอร์ให้ยาวนานขึ้น
4. ระบบควบคุมความถี่เฉพาะ (Frequency Converter Selection)
ปั๊มรุ่น VPM-441 ต้องใช้ร่วมกับอินเวอร์เตอร์เฉพาะ IPM/SPM Frequency Converter เพื่อให้ควบคุมรอบของมอเตอร์แม่เหล็กถาวรได้แม่นยำ ห้ามใช้กับอินเวอร์เตอร์ทั่วไป (IM Converter) เนื่องจากอาจทำให้ระบบขับเคลื่อนไม่เสถียรหรือมอเตอร์เสียหาย
Technical Highlights
- ประเภท: Permanent Magnet Canned Chemical Pump
- กำลังมอเตอร์: IE5 Ultra-High Efficiency Class
- ระดับการป้องกัน: IP66 / Insulation Class F
- ระบบขับเคลื่อน: Variable Frequency Drive (VFD Control)
- วัสดุโครงสร้าง: Anti-Corrosion Engineering Plastic (V0 Grade)
- ระบบป้องกัน: Leak Sensor & Dry-Run Protection
- เหมาะสำหรับ: การสูบสารเคมี งานหมุนเวียน และกระบวนการเคมีที่มีความปลอดภัยสูง
การใช้งาน
- อุตสาหกรรมเคมีและบำบัดน้ำเสีย (Chemical & Wastewater Treatment)
- ระบบกรองและหมุนเวียนของเหลว (Chemical Filtration & Circulation)
- โรงงานผลิตอิเล็กทรอนิกส์ และสารเคลือบผิว (PCB, Plating, Coating Process)
- งานขนส่งของเหลวกรด-ด่างในสายการผลิต (Acid & Alkali Transfer Systems)
MODEL
| Model | VPM Series |
| Material | F-GFRPP H-PPH C-CFRPP P-PVDF E-CFRETFE |
| In-Outlet | 25-25x25mm 44-40x40mm 45-40x50mm 56-50x65mm 66-65x65mm 68-65x80mm |
| Kw | 03-250w 0-0.4kw 08-0.55kw 1-0.75kw 1.5-1.1kw 2-1.5kw 3-2.2kw 5-4kw 7-5.5kw 10-7.5kw |
| Spindle | C-CERAMIC S-SIC |
| Bearing | C-CARBON C-CERAMIC S-SIC |
| Rubber | E-EPDM V-VITON H-HFKM |
| Leak Sensor | S-Additional purchase of leak detectionsensor (Options ) |
| Motor Casing | F-GFRPP (Standard) P-GFRPPS (Options ) |
| For Medium Outlet | TM-Medium Outlet |
| Model | PM Series |
| KW / HP | 0.25-0.25KW(1/3HP) 0.4-0.4KW(1/2HP) |
| 0.55-0.55KW(3/4HP) 0.75-0.75KW(1HP) | |
| 1.1-1.1KW(1.5HP) 1.5-1.5KW(1.5HP) | |
| 2.2-2.2KW(3HP) 4-4KW(5.5HP) | |
| 5.5-5.5KW(7.5HP) 7.5-7.5KW(10HP) | |
| Rated Frequency | 2-200HZ |
| Rated Speed | C-CARBON C-CERAMIC S-SIC |
| Motor Rotor Pole Pairs | 4-4P |
| Voltage | 348:3Ø/480V 344:3Ø/440V |
| 338:3Ø/380V 322:3Ø/220V |

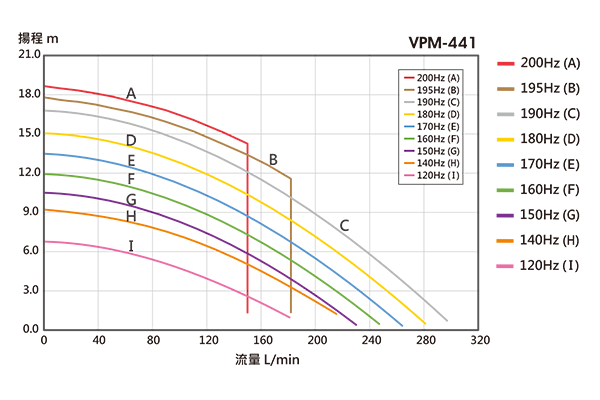

PERFORMANCE CURVE CHART
| Model / VPM-441 | ||||||
| Hz | No | Outlet / Inlet | HP | Head | Capacity | Standard Duty Point |
| (mm) | (M) | (L/Min) | (M-L/Min) | |||
| 200 | A | 40/40 | 1 | 17.5-14 | 60-150 | 14-150 |
| 195 | B | 16.5-11.5 | 65-180 | 12.5-165 | ||
| 190 | C | 15.5~3 | 75-285 | 12-160 | ||
| 180 | D | 14-3 | 60-265 | 12-160 | ||
| 170 | E | 12.5-3 | 65-249 | 9.5-140 | ||
| 160 | F | 11-3 | 60-330 | 9-120 | ||
| 150 | G | 9.5-3 | 65-310 | 7.5-125 | ||
| 140 | H | 8.5-2.5 | 50-195 | 7-100 | ||
| 120 | I | 6-2 | 60-165 | 5-95 | ||
DIMENSION
| VPM-687/6810 | VPM-663 | VPM-2515 |
| VPM-665 | VPM-563 | VPM-440/4408 |
| VPM-565 | VPM-452/453 | VPM-2508 |
| VPM-455 | VPM-441/4415 | VPM-2503 |
VPM-252/253
| MODEL | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | X | Y | Z |
| VPM-687/6810 | 213 | 18 | 415 | 80 | 150 | 190 | 8 | 19 | 26 | 65 | 140 | 174 | 4 | 19 | 24 | 111 | 118 | 245 | 273 | 302 | 14 | 412 | 378 | 321 | 362 | 62 |
| VPM-665 | 198 | 18 | 395 | 65 | 140 | 174 | 4 | 19 | 24 | 65 | 140 | 174 | 4 | 19 | 24 | 96 | 107 | 208 | 236 | 236 | 14 | 375 | 336 | 284 | 296 | 71 |
| VPM-565 | 198 | 18 | 378 | 65 | 140 | 174 | 4 | 19 | 24 | 50 | 122 | 160 | 4 | 19 | 18 | 94 | 102 | 208 | 236 | 236 | 14 | 370 | 324 | 284 | 296 | 66 |
| VPM-455 | 198 | 18 | 378 | 50 | 122 | 160 | 4 | 19 | 24 | 37 | 104 | 140 | 4 | 19 | 20 | 92 | 92 | 208 | 236 | 236 | 14 | 350 | 309 | 284 | 296 | 46 |
| VPM-663 | 182 | 15 | 379 | 65 | 140 | 174 | 4 | 19 | 24 | 65 | 140 | 174 | 4 | 19 | 24 | 96 | 105 | 202 | 230 | 212 | 14 | 360 | 336 | 266 | 252 | 78 |
| VPM-563 | 182 | 15 | 362 | 65 | 140 | 174 | 4 | 19 | 24 | 50 | 122 | 160 | 4 | 19 | 18 | 94 | 100 | 202 | 230 | 212 | 14 | 355 | 324 | 266 | 252 | 73 |
| VPM-452/453 | 182 | 15 | 357 | 50 | 122 | 160 | 4 | 19 | 18 | 37 | 104 | 140 | 4 | 19 | 20 | 100 | 90 | 202 | 230 | 212 | 14 | 330 | 319 | 266 | 252 | 48 |
| VPM-252/253 | 182 | 15 | 381 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | – | 86 | 202 | 230 | 212 | 14 | 311 | 300 | 266 | 252 | 29 |
| VPM-441/4415 | 165 | 15 | 330 | 37 | 104 | 140 | 4 | 19 | 20 | 37 | 104 | 140 | 4 | 19 | 20 | 92 | 87 | 168 | 196 | 192 | 14 | 315 | 299 | 232 | 232 | 54 |
| VPM-2515 | 165 | 15 | 329 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 95 | 87 | 168 | 196 | 192 | 14 | 306 | 294 | 232 | 232 | 45 |
| VPM-440/4408 | 143 | 15 | 298 | 37 | 104 | 140 | 4 | 19 | 20 | 37 | 104 | 140 | 4 | 19 | 20 | 70 | 91 | 168 | 196 | 172 | 14 | 324 | 254 | 232 | 212 | 51 |
| VPM-2508 | 143 | 15 | 287 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 75 | 86 | 168 | 196 | 172 | 14 | 319 | 251 | 232 | 212 | 46 |
| VPM-2503 | 143 | 15 | 287 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 63 | 74 | 143 | 171 | 172 | 14 | 289 | 235 | 207 | 212 | 46 |
