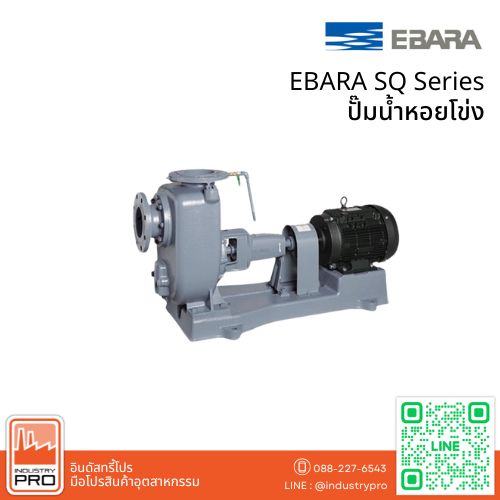

EBARA SQ Series ปั๊มน้ำหอยโข่ง
EBARA รุ่น SQ Series เป็นปั๊มหอยโข่งที่มีทั้งแบบ Self Priming และใบพัดปิด ออกแบบมาให้รองรับงานระบายน้ำและจ่ายน้ำที่ต้องการความทนทานและประสิทธิภาพสูง โดยเฉพาะในสภาพน้ำที่มีทรายหรือตะกอนเล็กน้อย ช่วยให้สามารถทำงานได้อย่างมีเสถียรภาพแม้ในสภาพน้ำขุ่น
คุณสมบัติ
- ไม่ต้องปรับน้ำก่อนใช้งาน ยกเว้นครั้งแรก
- ออกแบบพิเศษให้สามารถดูดน้ำได้อย่างรวดเร็ว
- ใบพัด Semi-open ช่วยให้สามารถสูบน้ำที่มีทรายหรือตะกอนเล็กน้อยได้
- ใช้ระบบหล่อลื่นด้วยจาระบีเพื่อยืดอายุการใช้งานของซีล
- รุ่นที่ใช้ใบพัดแบบ Enclosed มีประสิทธิภาพสูง
- ใช้ลูกปืนแบบปิดสนิท ไม่ต้องการการหล่อลื่น
SPECIFICATIONS
| Type | Semi-open Impeller | Enclosed Impeller |
|---|---|---|
| Liquid | Turbid water, Muddy or sandy water | Fresh water or equivalent |
| Temperature | 0~40°C (32~104°F) | 0~40°C (32~104°F) |
| Re. NPSH | Below 5m (at 20°C) | Below 5m (at 20°C) |
| Synchronous speed | 1500min⁻¹/50Hz, 1800min⁻¹/60Hz | 1500min⁻¹/50Hz, 1800min⁻¹/60Hz |
| Installation | Indoors | Indoors |
| Material | Casing: Cast iron Impeller: Cast iron Shaft: Carbon steel (Optional: Bronze) Flange: Standard for model SQ (Optional: 403 stainless steel) |
Casing: Cast iron Impeller: Cast iron Shaft: 403 stainless steel (Optional: Bronze) Flange: JIS 10kgf/cm² GR.F. |
| Construction | Nozzle position: End suction, top discharge Impeller type: Semi-open Stuffing box: Mechanical seal Bearing: Sealed ball bearing |
Nozzle position: End suction, top discharge Impeller type: Enclosed Stuffing box: Mechanical seal Bearing: Sealed ball bearing |
| Accessories | [Bare shaft pump] Priming funnel (1) Companion flanges (with bolts) (2 set) [With motor] Common base (1), Coupling (1 set), Coupling guard (1) Optional: Strainer, Anchor bolts, Automatic air vent valve, Pressure gauge, Compound gauge, Vacuum gauge, Gate valve, Check valve |
[Bare shaft pump] Priming funnel (1) [With motor] Common base (1), Coupling (1 set), Coupling guard (1) Optional: Strainer, Companion flange (with bolts), Anchor bolts, Automatic air vent valve, Pressure gauge, Compound gauge, Vacuum gauge, Gate valve, Check valve |
Performance
Semi-opne impeller type, with motor
| รุ่น | ท่อเข้า-ออก (mm.) | กำลังไฟฟ้า (kW) | เฟส | ความถี่ (Hz) |
|---|---|---|---|---|
| 25SQFM | 25 | 0.2 | 1 | 50 |
| 25 | 0.2 | 3 | 50 | |
| 32SQEM | 32 | 0.2 | 1 | 50 |
| 32 | 0.2 | 3 | 50 | |
| 32SQFM | 32 | 0.2 | 1 | 50 |
| 32 | 0.2 | 3 | 50 | |
| 40SQEM | 40 | 0.2 | 1 | 50 |
| 40 | 0.2 | 3 | 50 | |
| 40SQFM | 40 | 0.4 | 1 | 50 |
| 40 | 0.4 | 3 | 50 | |
| 40SQGM | 40 | 0.75 | 3 | 50 |
| 50SQEM | 50 | 0.4 | 1 | 50 |
| 50 | 0.4 | 3 | 50 | |
| 50SQFM | 50 | 0.75 | 3 | 50 |
| 50SQGM | 50 | 1.5 | 3 | 50 |
| 65SQEM | 65 | 0.75 | 3 | 50 |
| 65SQFM | 65 | 1.5 | 3 | 50 |
| 80SQEM | 80 | 1.5 | 3 | 50 |
| 25SQFM | 25 | 0.2 | 1 | 60 |
| 25 | 0.2 | 3 | 60 | |
| 32SQEM | 32 | 0.2 | 1 | 60 |
| 32 | 0.2 | 3 | 60 | |
| 32SQFM | 32 | 0.4 | 1 | 60 |
| 32 | 0.4 | 3 | 60 | |
| 40SQEM | 40 | 0.4 | 1 | 60 |
| 40 | 0.4 | 3 | 60 | |
| 40SQFM | 40 | 0.75 | 3 | 60 |
| 40SQGM | 40 | 1.5 | 3 | 60 |
| 50SQEM | 50 | 0.75 | 3 | 60 |
| 50SQFM | 50 | 1.5 | 3 | 60 |
| 50SQGM | 50 | 2.2 | 3 | 60 |
| 65SQEM | 65 | 1.5 | 3 | 60 |
| 65SQFM | 65 | 2.2 | 3 | 60 |
| 80SQEM | 5 | 2.2 | 3 | 60 |
Enclosed impeller type, with motor
| รุ่น | ท่อเข้า-ออก (mm.) | กำลังไฟฟ้า (kW) | ความถี่ (Hz) |
|---|---|---|---|
| 65SQGM | 65 | 2.2 | 50 |
| 80SQFM | 80 | 2.2 | 50 |
| 80SQGM | 80 | 3.7 | 50 |
| 100SQFM | 100 | 3.7 | 50 |
| 100SQGM | 100 | 7.5 | 50 |
| 65SQGM | 65 | 3.7 | 60 |
| 80SQFM | 80 | 3.7 | 60 |
| 80SQGM | 80 | 5.5 | 60 |
| 100SQFM | 100 | 5.5 | 60 |
| 100SQGM | 100 | 11 | 60 |
