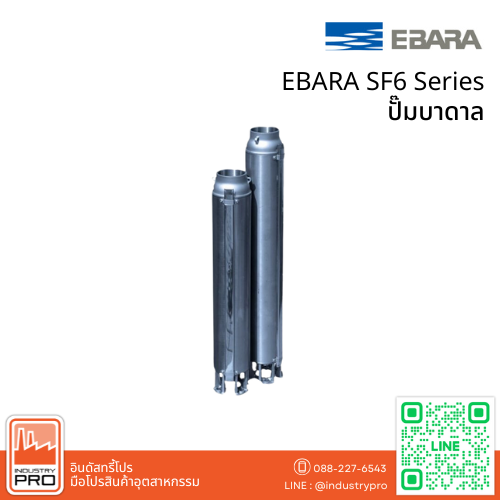

EBARA SF6 Series ปั๊มบาดาล
ปั๊มบ่อบาดาล EBARA รุ่น SF6 Series ขนาด 6 นิ้ว ออกแบบมาเพื่อใช้งานในระบบสูบน้ำสะอาดที่มี อุณหภูมิสูงสุดถึง 30°C และรองรับการใช้งานในสภาพน้ำที่มี ทราย และ คลอรีน ด้วย ใบพัดชนิดปีกหมุนแรงเหวี่ยง (Closed centrifugal type) ที่ทำจากวัสดุคุณภาพสูง เช่น PPE+PS Glass Fibre Reinforced และ AISI 304 (EN 1.4301) ทำให้ปั๊มทนทานต่อการใช้งานและมั่นใจได้ในประสิทธิภาพการทำงานที่ยาวนาน
Features
- ใบพัดชนิดปีกหมุนแรงเหวี่ยง (Closed centrifugal type) ที่มีความทนทานสูง
- รองรับทรายได้สูงสุด 50 parts per million และคลอรีนไอออนสูงสุด 500 parts per million
- วัสดุคุณภาพสูง เช่น AISI 304 (EN 1.4301) และ PPE+PS Glass Fibre Reinforced
- การเชื่อมต่อท่อ G3″ ตามมาตรฐาน UNI ISO 228
- มอเตอร์แบบน้ำมันแช่ (Submersible oil filled) และน้ำแช่ (Submersible water filled) มีระบบป้องกันการลัดวงจร
- สามารถจมน้ำได้ลึกสูงสุดถึง 100 เมตร (สำหรับแบบน้ำมันแช่) และ 350 เมตร (สำหรับแบบน้ำแช่)
- ระบบป้องกันการลัดวงจรในกล่องสตาร์ทเตอร์
SPECIFICATIONS
| PUMP | ||||||
|---|---|---|---|---|---|---|
| Liquid Handled | Type of liquid | Clean water | ||||
| Temperature [°C] | max. +30 | |||||
| Max sand content | 50 parts per million | |||||
| Chlorine ion density | 500 parts per million | |||||
| Construction | Impeller | Close centrifugal type | ||||
| Bearing | Sleeve type – PA/Rubber | |||||
| Pipe Connection | Suction [mm] | n/a | ||||
| Discharge | G3” (S25-S32-S42) UNI ISO 228 | |||||
| Material | Casing | PPE+PS glass fibre reinforced | ||||
| Impeller | PPE+PS glass fibre reinforced | |||||
| Suction | AISI 304 (EN 1.4301) | |||||
| Discharge | AISI 304 (EN 1.4301) | |||||
| Wear ring | AISI 304 (EN 1.4301) | |||||
| Shaft | AISI 420 (EN 1.4021) | |||||
| Valve | AISI 304 (EN 1.4301) | |||||
| Strain | AISI 304 (EN 1.4301) | |||||
| Applicable standard of test | ISO 9906 – Annex A | |||||
| MOTOR | ||||||
|---|---|---|---|---|---|---|
| Type | Submersible oil filled (type O) | Submersible water filled (type W) | ||||
| Three Phase | ||||||
| Size | 4” | 6” | 4” | 6” | ||
| No. of Poles | 2 | |||||
| [min-1] Rotation speed |
Refer to each characteristic performance rotation speed as rated speed | |||||
| Insulation Class | F | B | F | |||
| Protection degree | IP 58 | IP 68 | IP 58 | |||
| Power rating | [kW] | 2.2 ÷ 5.5 | 7.5 ÷ 30 | 2.2 ÷ 5.5 | 7.5 ÷ 30 | |
| [HP] | 3.0 ÷ 7.5 | 10 ÷ 40 | 3.0 ÷ 7.5 | 10 ÷ 40 | ||
| Maximum immersion [m] | 100 | 350 | ||||
| Starts / hours | 25 | 20 | ||||
| Start type | Direct on line | |||||
| Frequency [Hz] | 50 | |||||
| Voltage [V] | 380-400 ±10% | 380-415 -10% +6% | ||||
| Over load protection | Provided by the user | |||||
| Casing material | AISI 304 (EN 1.4301) | |||||
| Motor support | Brass | Cast iron with nickel plate | AISI 304 (EN 1.4301) |
Cast iron with epoxy painted | ||
| Flange mount | NEMA | |||||

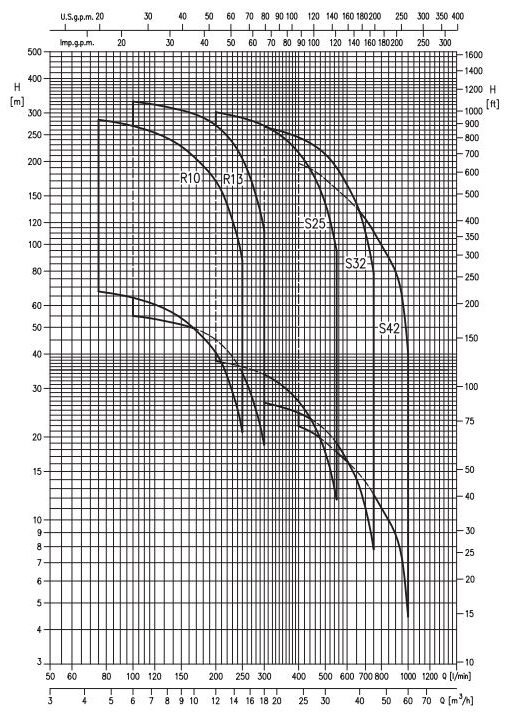

Performance
