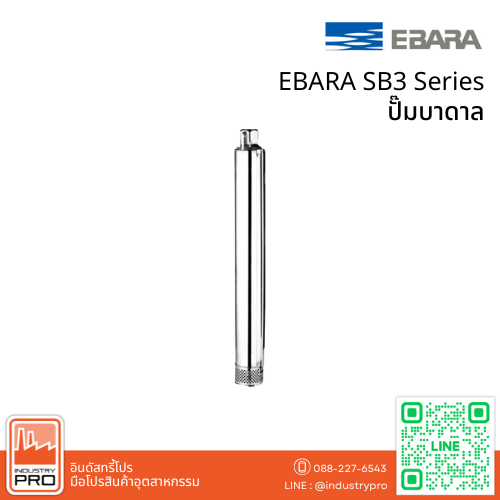

EBARA SB3 Series ปั๊มบาดาล
ปั๊มบ่อบาดาล EBARA รุ่น SB3 Series เป็น ปั๊มชนิด Submersible สำหรับ สูบน้ำสะอาด ที่รองรับ อุณหภูมิสูงสุดถึง 30°C โดยสามารถ รองรับปริมาณทรายสูงสุด 50 parts per million และ ความหนาแน่นของคลอรีนไอออนสูงสุดถึง 500 parts per million ด้วยวัสดุคุณภาพสูง เช่น สแตนเลส (EN 1.4301 AISI 304) และ POM Polyacetals ทำให้ปั๊มมี ความทนทานสูง และเหมาะสมสำหรับการใช้งานที่ต้องการประสิทธิภาพสูงและความน่าเชื่อถือ
คุณสมบัติ
- ใบพัดชนิดหมุนแรงเหวี่ยง (Closed centrifugal impeller) – ทนทานสูง
- รองรับอุณหภูมิสูงสุดถึง 30°C และ ปริมาณทรายสูงสุด 50 parts per million
- วัสดุคุณภาพสูง เช่น EN 1.4301 (AISI 304) และ POM Polyacetals
- การเชื่อมต่อท่อ G1″ – ตามมาตรฐาน UNI ISO 228
- มอเตอร์แบบน้ำมันแช่ (Submersible oil filled) – พร้อมระบบป้องกันการลัดวงจร
- เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีความชื้นสูง และสามารถ จมน้ำได้ลึกถึง 60 เมตร
SPECIFICATIONS
| PUMP | ||
|---|---|---|
| Liquid Handled | Type of liquid | Clean water |
| Temperature [°C ] | Maximum 30 | |
| Sand content | Maximum 50 parts per million | |
| Chlorine ion density | Maximum 500 parts per million | |
| Construction | Impeller | Closed centrifugal type |
| Bearing | Sleeve type – Stainless steel / rubber | |
| Pipe connection | Suction | N/A |
| Discharge | G1 ” – UNI ISO 228 | |
| Material | Impeller | PPO mod. glass + fibre reinforced |
| Intermediate casing | POM Polyacetals | |
| Diffuser plate | POM Polyacetals | |
| Suction casing | EN 1.4301 (AISI 304) | |
| Discharge casing | EN 1.4301 (AISI 304) | |
| Shaft | EN 1.4105(AISI 430 F) | |
| Valve | PPO mod. glass + fibre reinforced | |
| Strain | EN 1.4016 (AISI 430 2B) | |
| Applicable standard of test | ISO 9906 – Annex A | |
| MOTOR | ||||
|---|---|---|---|---|
| Type | Submersible oil filled (type O) 3″ | |||
| Manufacturer | Sumoto | |||
| Single phase | Three phase | |||
| Power rating | [kW] | 0.37÷0.75 | 0.37÷1.1 | |
| [HP] | 0.5÷1 | 0.5÷1.5 | ||
| No. of Poles | 2 | |||
| Rated speed | Refer to each characteristic performance rotation speed as rated speed | |||
| Insulation class | F | |||
| Protection degree | IP 58 | |||
| Maximum immersion | [m] | 60 | ||
| Starts / hours | 30 | |||
| Start type | Direct on line | |||
| Frequency | [Hz] | 50 Hz | ||
| Voltage | [V] | 230 ± 6-10% | 400 ± 6-10% | |
| Capacitor for start and run | Fitted in starter box |
– | ||
| Over load protection | Fitted in starter box |
Provided by the user | ||
| Sealing liquid | Oil type: Marcol 82 (Esso) | |||
| Motor bracket | Cast iron with nickel plate | |||
| Casing material | EN 1.4301 (AISI 304) | |||
| Power cable | material | EPDM/Cross Seald Polyethylene | ||
| size | [mm2] | 4×1.5 | ||
| lenght | [m] | L=1.75 | ||
| Flange mount | NEMA standard | |||

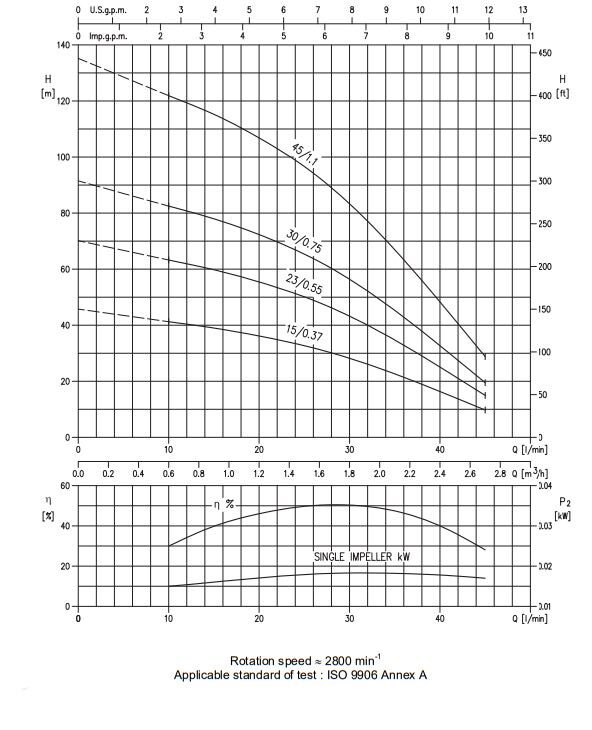

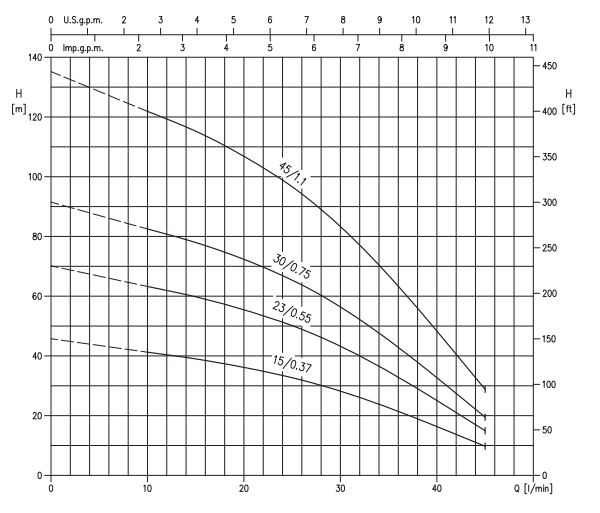

| Pump type | Power | Q=Capacity | |||||||||
| l/min 0 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | |||
| m3/h 0 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | |||
| [kW] | [HP] | H=Total Head | |||||||||
| SB 3-15 | 0.37 | 0.5 | 46 | 41.5 | 39 | 36.2 | 32.7 | 28.2 | 22.7 | 16.5 | 9.8 |
| SB 3-23 | 0.55 | 0.75 | 70.5 | 63.5 | 60 | 55.5 | 50 | 43.5 | 34.7 | 25.1 | 15 |
| SB 3-30 | 0.75 | 1 | 91.5 | 82.5 | 78 | 72.5 | 65.5 | 56.5 | 45.5 | 32.7 | 19.5 |
| SB 3-45 | 1.1 | 1.5 | 135.5 | 122 | 115 | 107 | 96.6 | 83.5 | 67 | 48.5 | 28.8 |
