ปั๊มหอยโข่ง CNP รุ่น CDM / CDMF Series
ปั๊มน้ำ CNP รุ่น CDM / CDMF เป็นปั๊มหอยโข่งหลายใบพัดแนวตั้ง (Vertical Multistage Centrifugal Pump) ที่พัฒนาขึ้นตามมาตรฐานยุโรป ให้สมรรถนะสูง การทำงานเสถียร และประหยัดพลังงาน เหมาะสำหรับงานที่ต้องการแรงดันสม่ำเสมอ เสียงรบกวนต่ำ และความน่าเชื่อถือในระยะยาว ตัวปั๊มมีโครงสร้างกะทัดรัด ทันสมัย ดูแลรักษาง่าย รองรับการใช้งานได้หลากหลาย ทั้งระบบน้ำดื่ม ระบบอุตสาหกรรม และการสูบจ่ายของเหลวในช่วงอุณหภูมิและแรงดันที่แตกต่างกัน
- CDM เหมาะสำหรับสูบจ่ายของเหลวทั่วไปที่ไม่กัดกร่อน
- CDMF เหมาะสำหรับของเหลวที่มีฤทธิ์กัดกร่อนอ่อน ๆ ด้วยโครงสร้างวัสดุที่ทนทานยิ่งขึ้น
คุณสมบัติ
- โครงสร้างน้ำหนักเบา ขนาดกะทัดรัด ทำงานเงียบ พร้อมฝาครอบคัปปลิ้งและฐานอะลูมิเนียมหล่อ แข็งแรงและสวยงาม
- ออกแบบตามมาตรฐานยุโรป ให้ประสิทธิภาพสูง (MEI ≥ 0.7) ช่วยลดการใช้พลังงาน
- ใบพัดสเตนเลสทั้งชุด ผลิตด้วยเทคโนโลยีเชื่อมเลเซอร์ ให้ความแม่นยำและทนทาน
- มอเตอร์แบบ TEFC ฉนวนคลาส F ระดับป้องกัน IP55 ประสิทธิภาพระดับ IE3
- ซีลเชิงกลแบบคาร์ทริดจ์ (Cartridge-type) ถอดเปลี่ยนสะดวก ลดเวลาในการซ่อมบำรุง
ข้อดีในการใช้งาน
- สมรรถนะสูง ช่วยประหยัดพลังงานและลดค่าไฟฟ้า
- ขนาดกะทัดรัด ติดตั้งง่าย เหมาะกับพื้นที่จำกัด
- เสียงรบกวนต่ำ ลดปัญหาการสั่นสะเทือนของระบบ
- ดูแลรักษาง่าย เปลี่ยนซีลได้รวดเร็ว ลดเวลาหยุดเครื่อง
- รองรับการใช้งานกับน้ำร้อน อุณหภูมิสูงสุดถึง 120 °C
เหมาะสำหรับงานระบบน้ำในอาคาร โรงงานอุตสาหกรรม ระบบเพิ่มแรงดันน้ำ และงานสูบจ่ายของเหลวที่ต้องการคุณภาพและความเสถียรในระดับมืออาชีพ
Specifications
CDM/CDMF Series (Flow 1–20 m³/h)
| Description | 1 | 3 | 5 | 10 | 15 | 20 |
| Rated Flow (m³/h) | 1 | 3 | 5 | 10 | 15 | 20 |
| Rated Flow (l/s) | 0.28 | 0.83 | 1.39 | 2.78 | 4.17 | 5.56 |
| Flow Range (m³/h) | 0.5–2.4 | 1.4–4.2 | 2.4–6.6 | 6.6–13.9 | 8.2–22.6 | 8.2–26.7 |
| Flow Range (l/s) | 0.14–0.67 | 0.33–1.22 | 0.67–1.83 | 1.39–3.89 | 2.22–6.67 | 2.78–8.06 |
| Max. Pressure (bar) | 22 | |||||
| Motor Power (kW) | 0.37–2.2 | 0.37–3.0 | 0.37–5.5 | 0.75–11 | 1.1–15 | 1.1–18.5 |
| Temp (°C) | -15 ~ +120 | |||||
| Max. Efficiency (%) | 48 | 58 | 70 | 72 | 73 | 73 |
| CDM Pipelines (DIN Flange) | DN25 | DN25 | DN32 | DN40 | DN50 | DN50 |
| CDMF Pipelines (DIN Flange) | DN25 | DN25 | DN32 | DN40 | DN50 | DN50 |
Specifications CDM/CDMF Series (Flow 32–200 m³/h)
| Description | 32 | 42 | 65 | 85 | 120 | 150 | 200 |
| Rated Flow (m³/h) | 32 | 42 | 65 | 85 | 120 | 150 | 200 |
| Rated Flow (l/s) | 8.89 | 11.67 | 18.06 | 23.61 | 33.33 | 41.67 | 55.56 |
| Flow Range (m³/h) | 4.4–41.11 | 6.94–51.28 | 8.33–82.22 | 13.89–96.67 | 16.67–141.67 | 22.22–162.50 | 27.78–267.60 |
| Flow Range (l/s) | 1.22–11.42 | 1.93–14.24 | 2.31–22.84 | 3.86–26.85 | 4.63–39.35 | 6.17–45.14 | 7.72–74.33 |
| Max. Pressure (bar) | 30 | 30 | 22 | 22 | 16 | 15 | 15 |
| Motor Power (kW) | 5.5–15 | 7.5–22 | 11–45 | 11–75 | 18.5–110 | 18.5–110 | 18.5–110 |
| Temp (°C) | -15 ~ +120 | ||||||
| Max. Efficiency (%) | 74 | 73 | 74 | 74 | 73 | 73 | 73 |
| Pipelines (DIN Flange) | DN65 | DN80 | DN100 | DN100 | DN125 | DN125 | DN150 |
Performance Scope

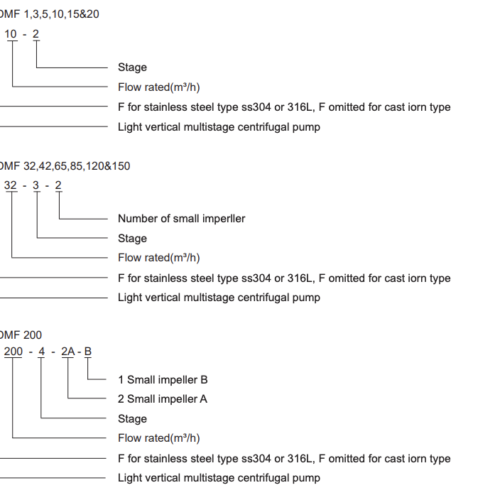

Model definition

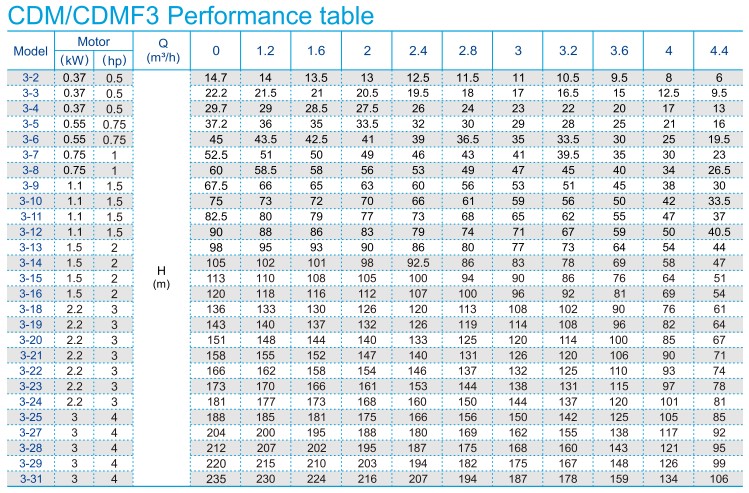

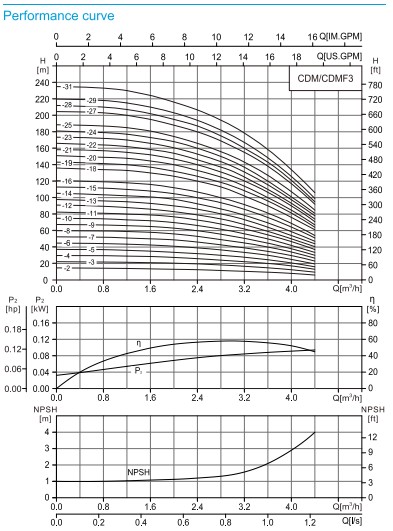

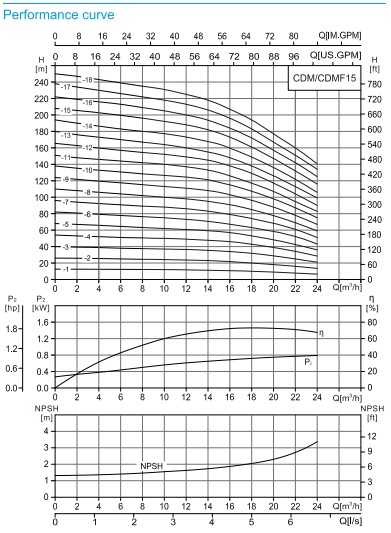

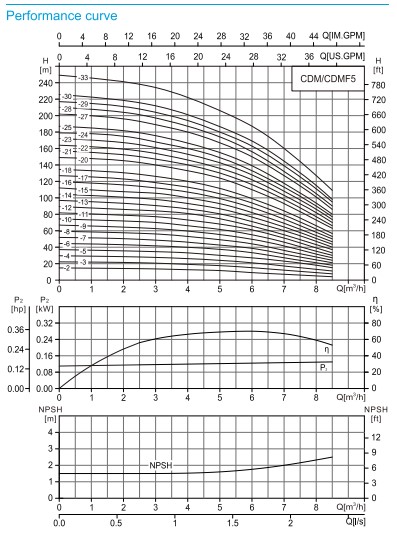

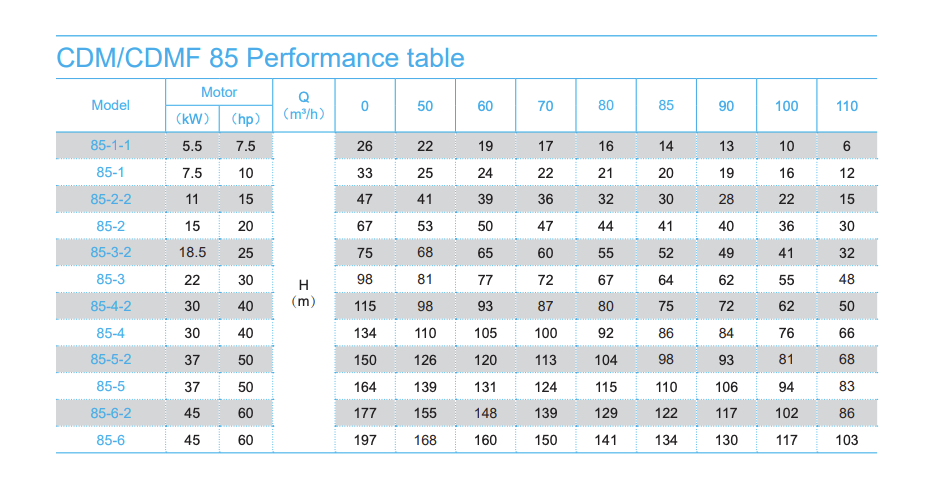

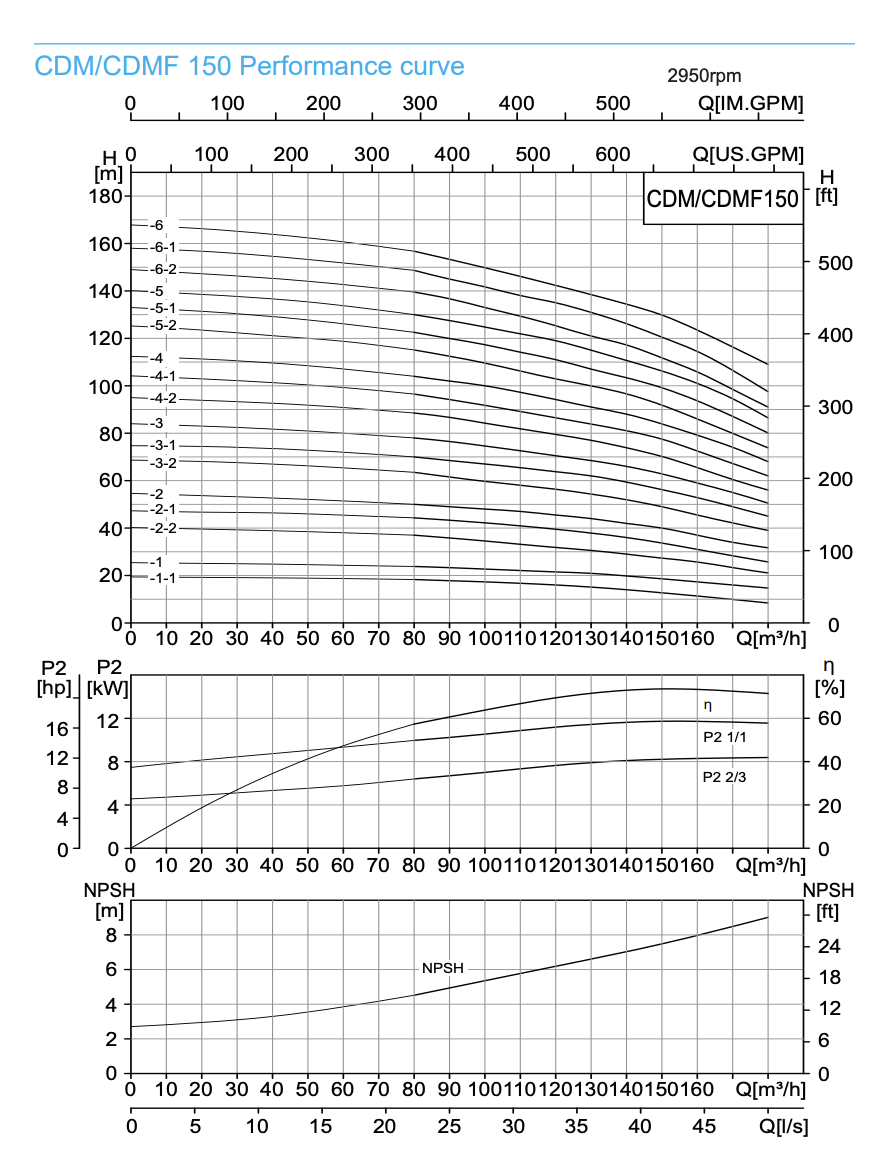

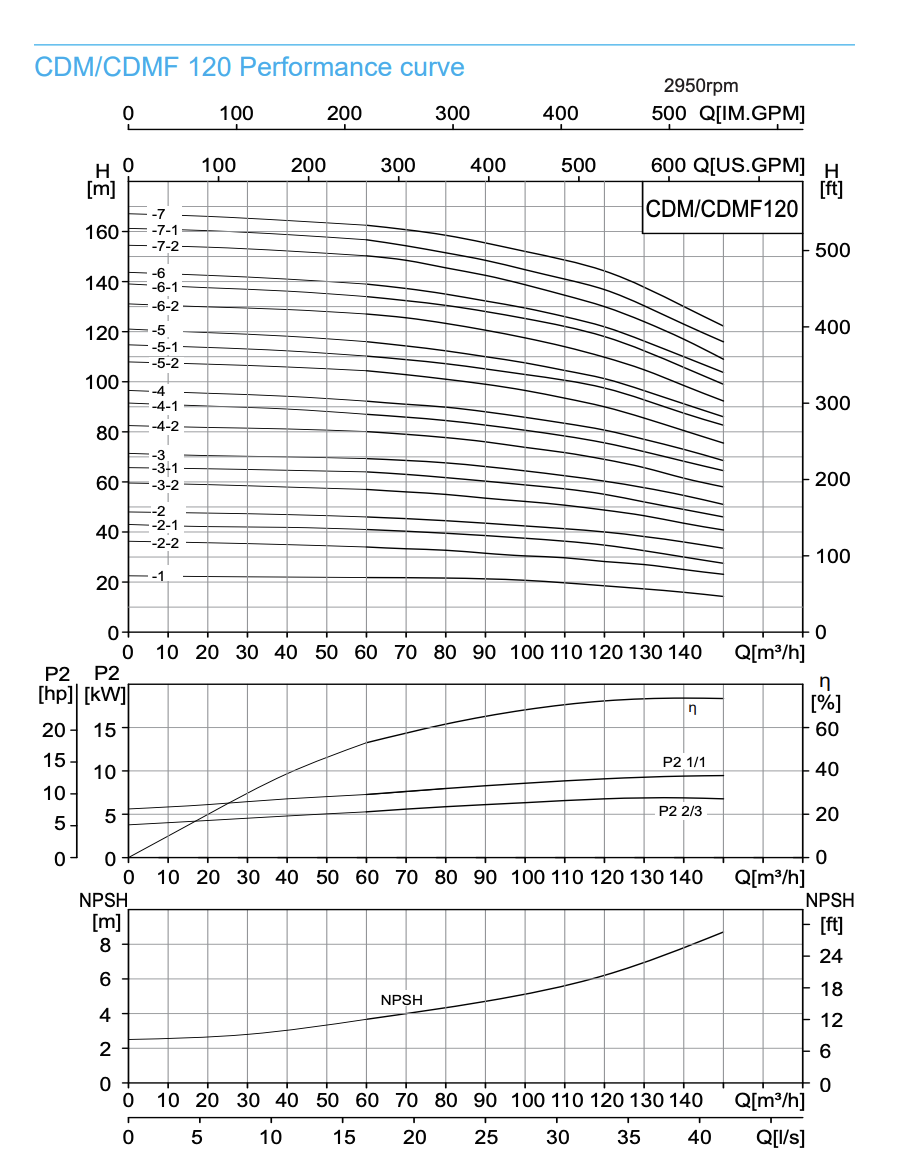

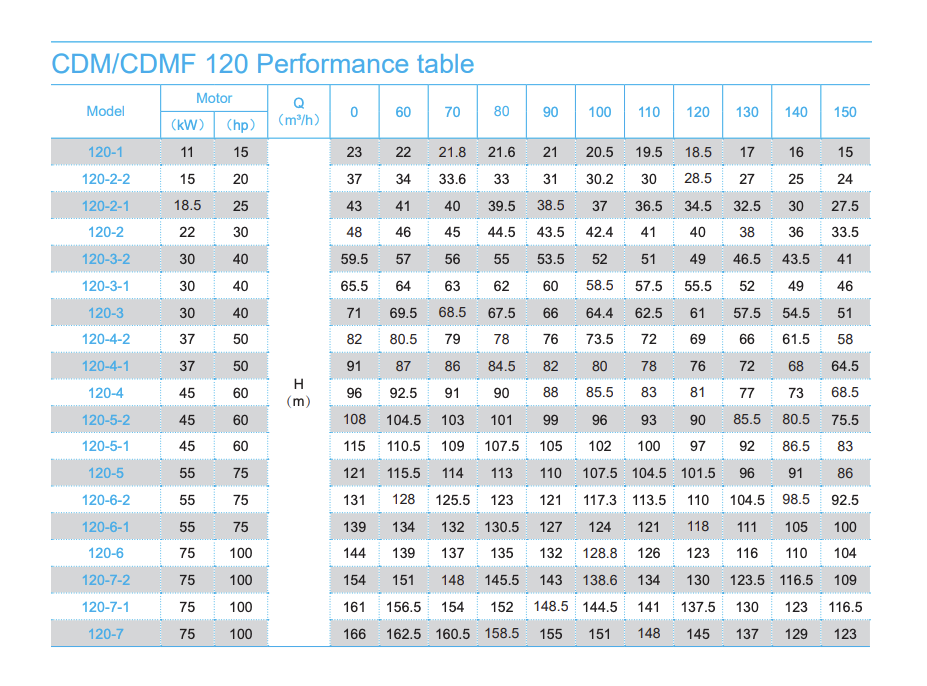

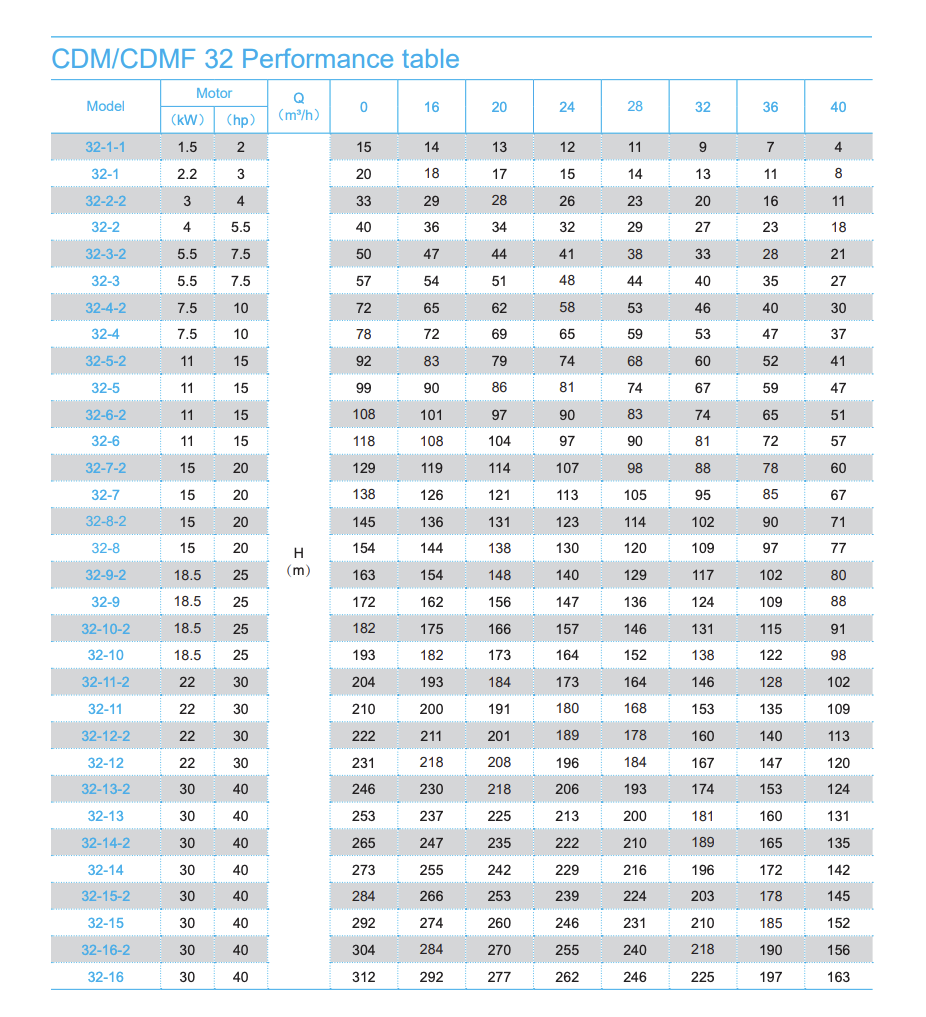

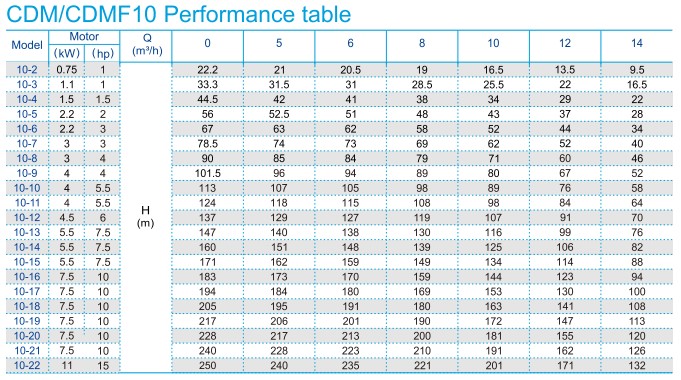

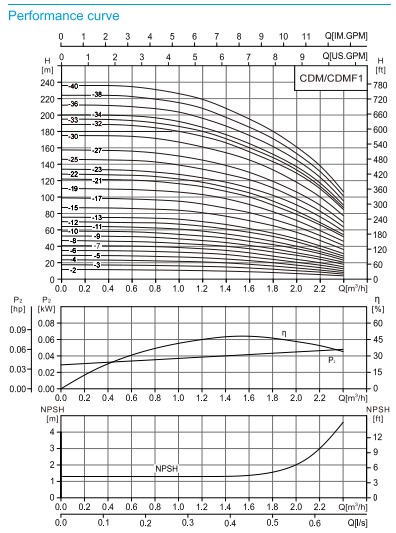

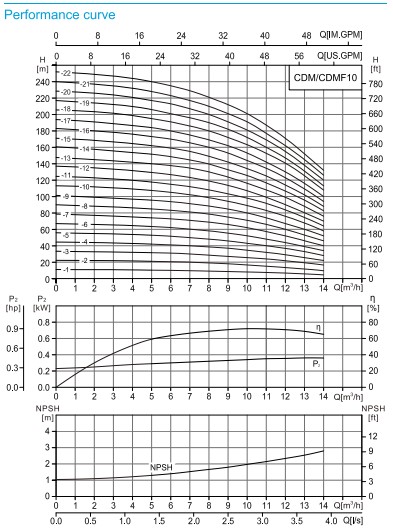

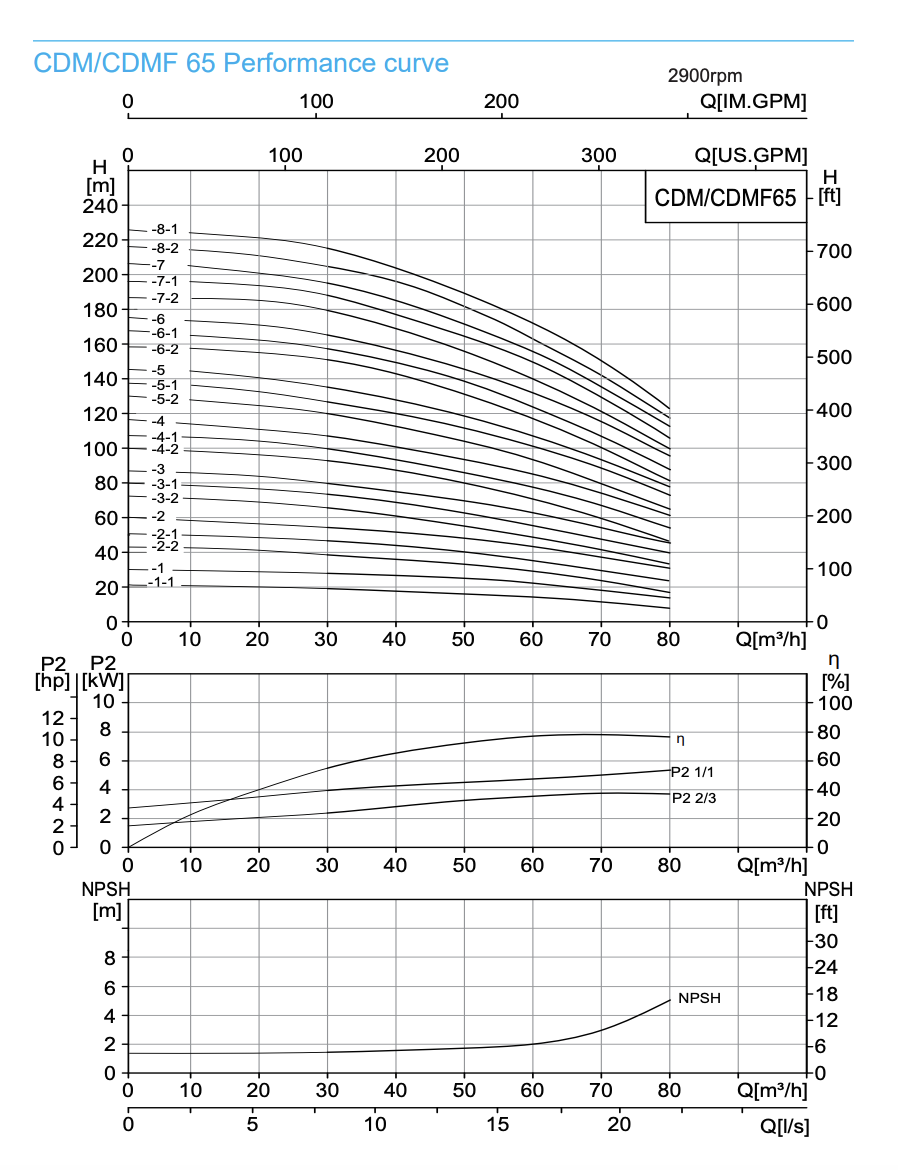

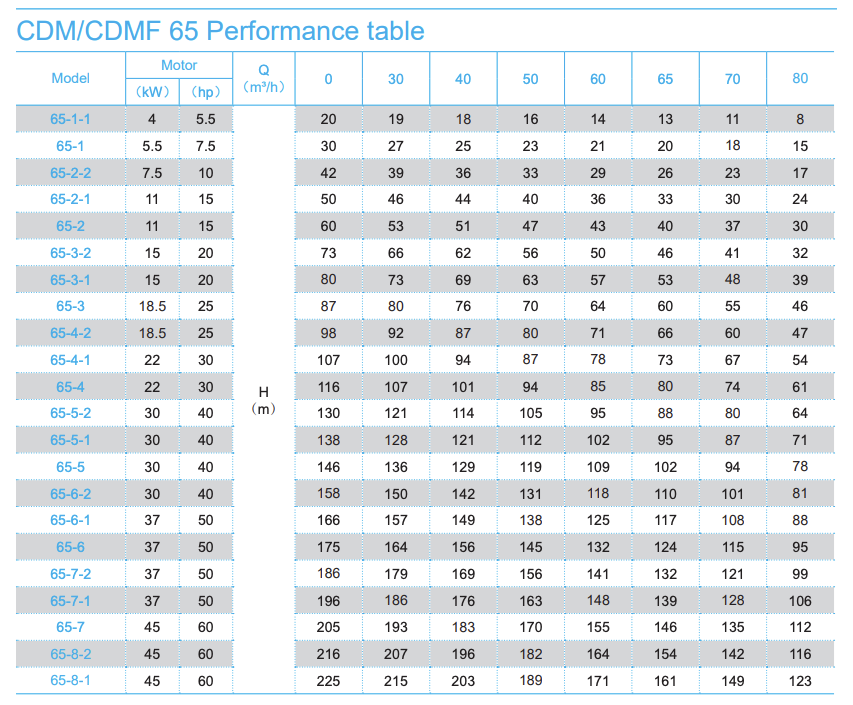

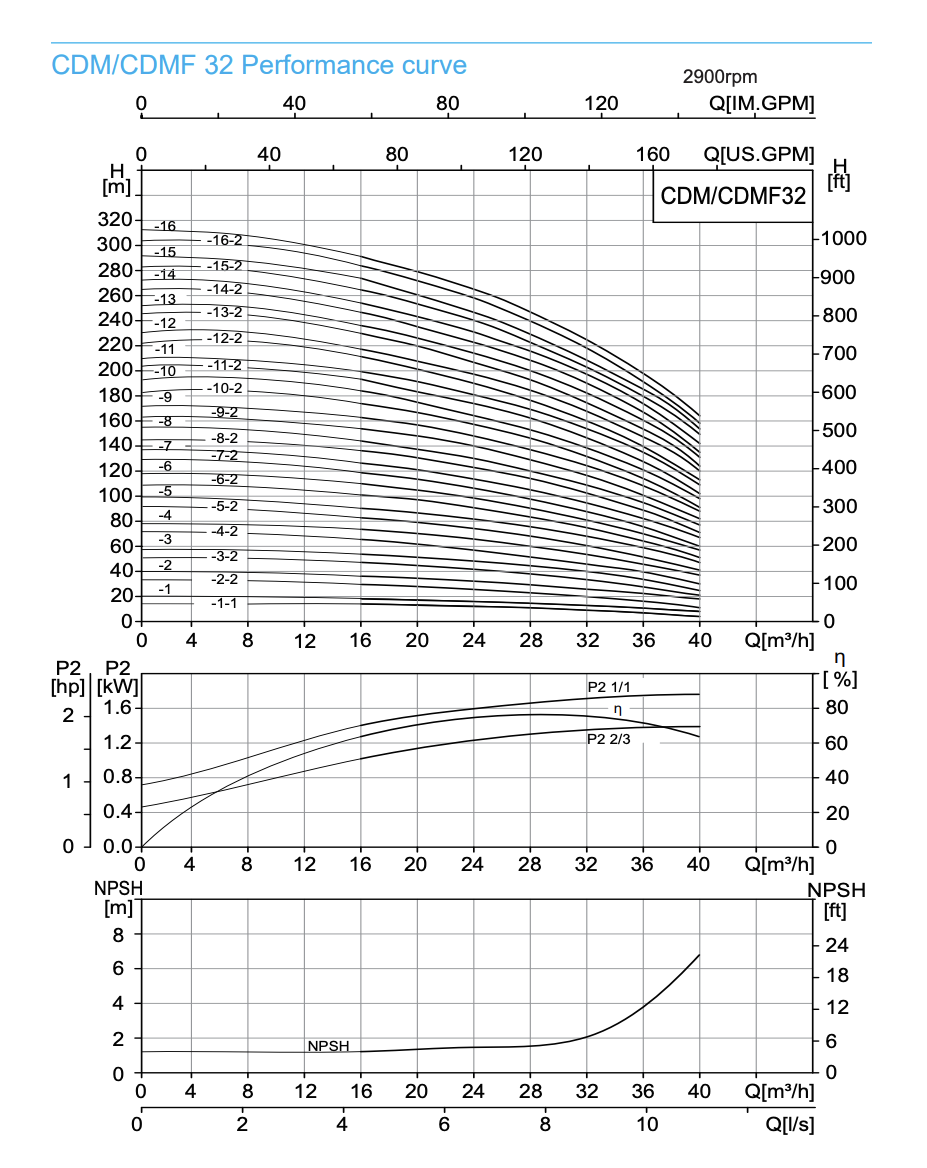

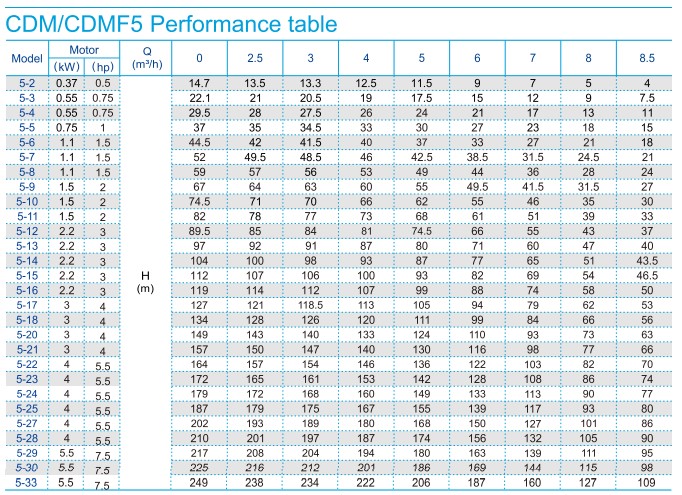

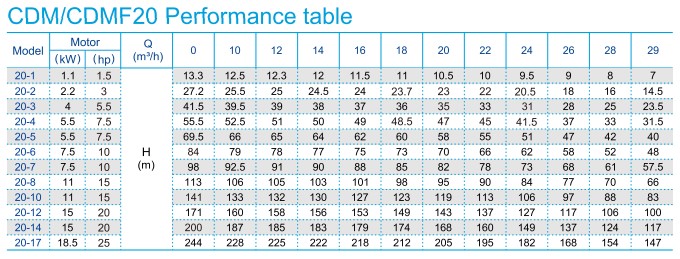

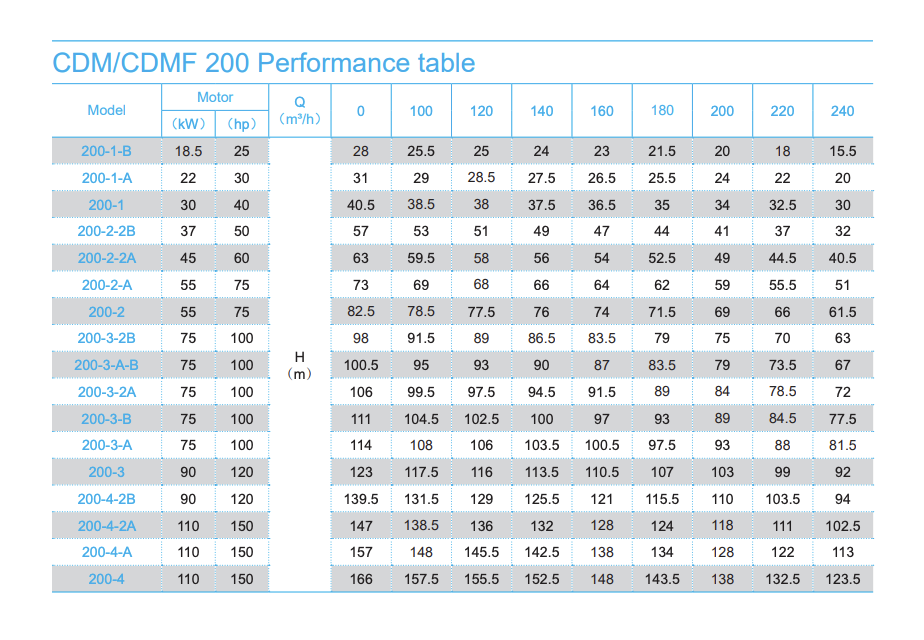

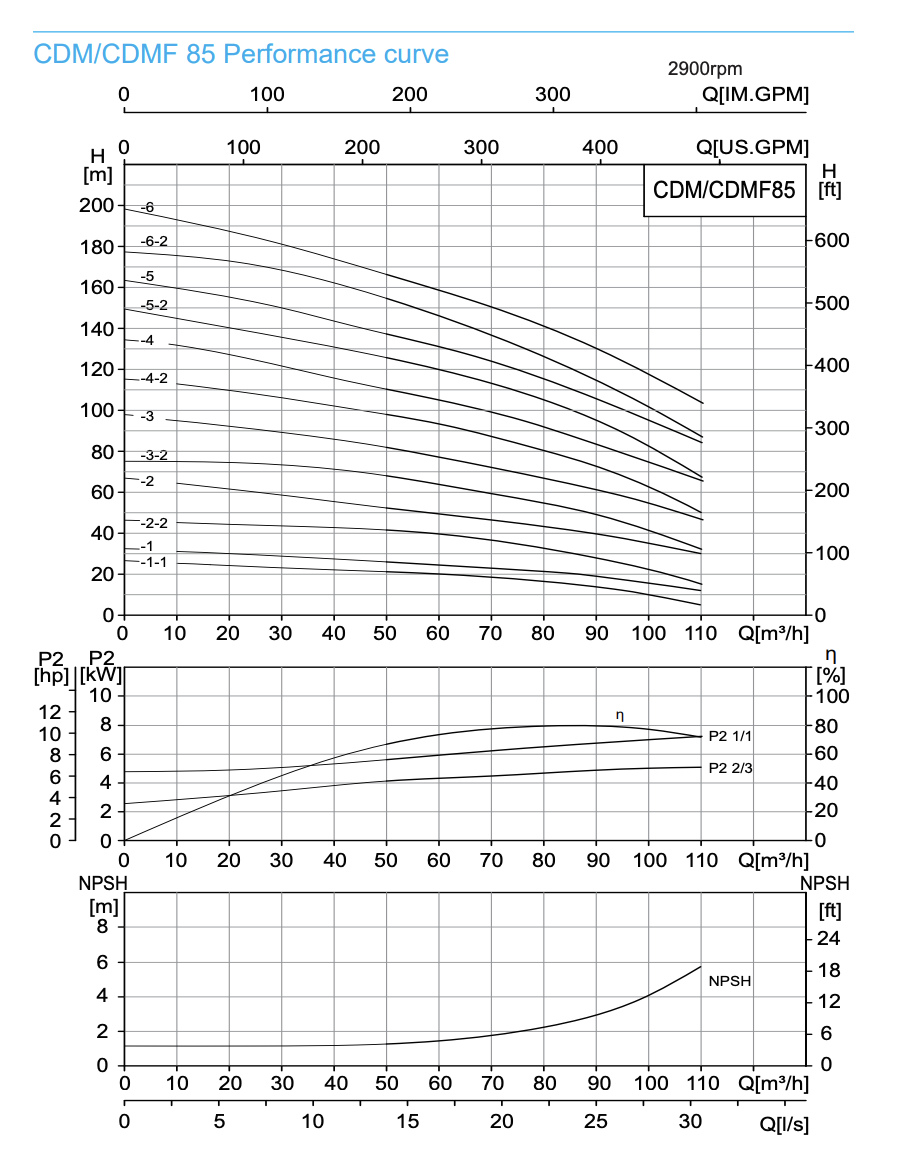

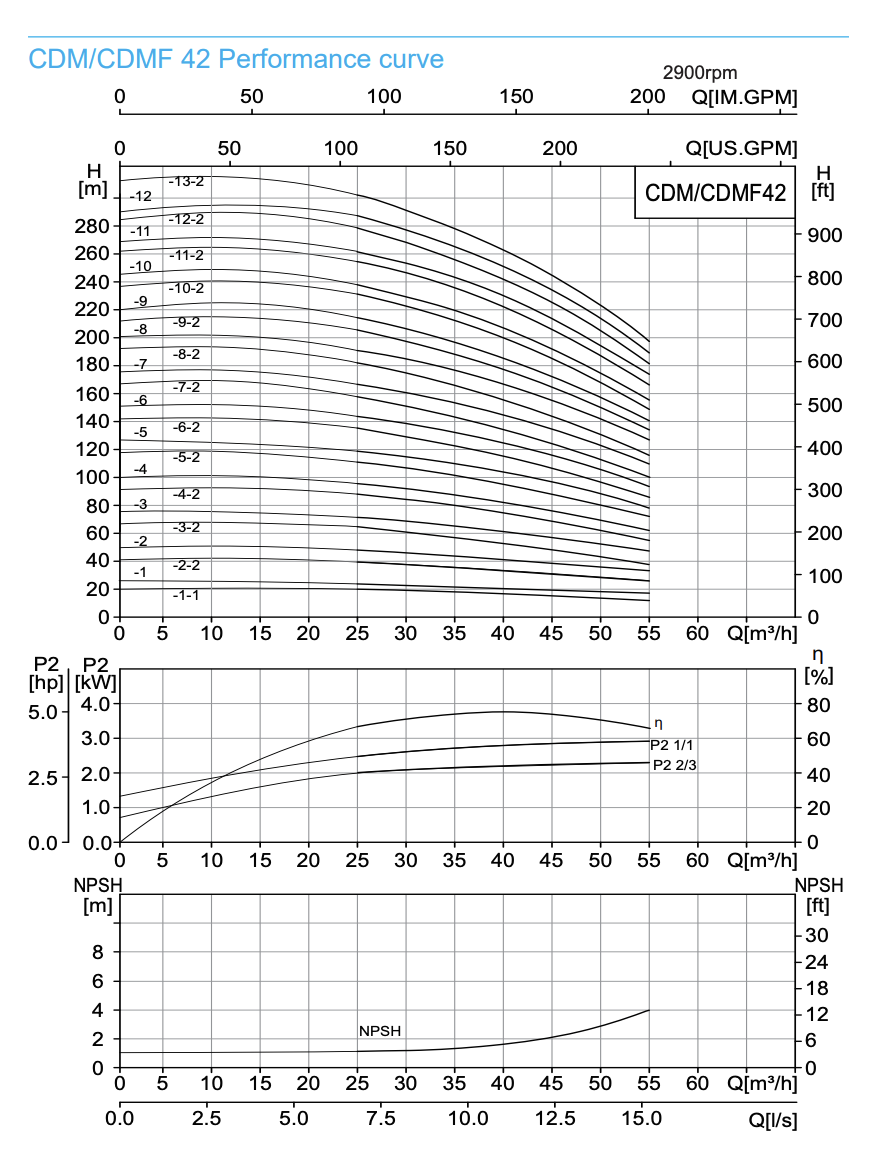

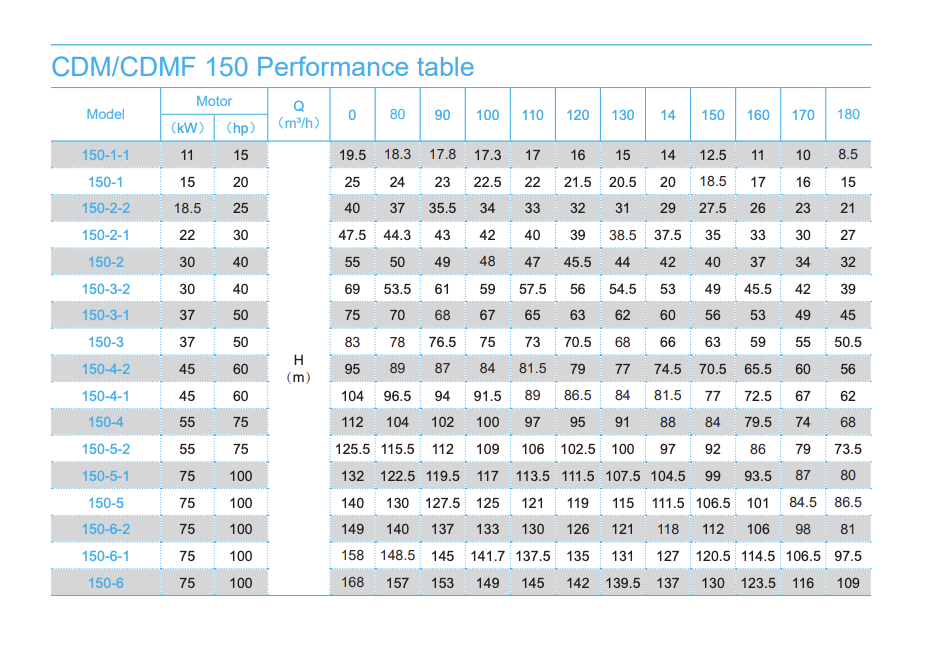

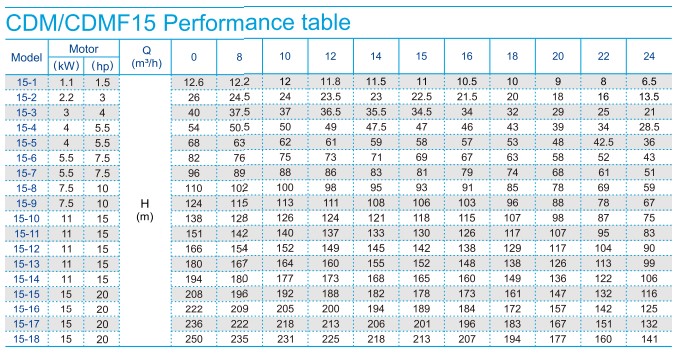

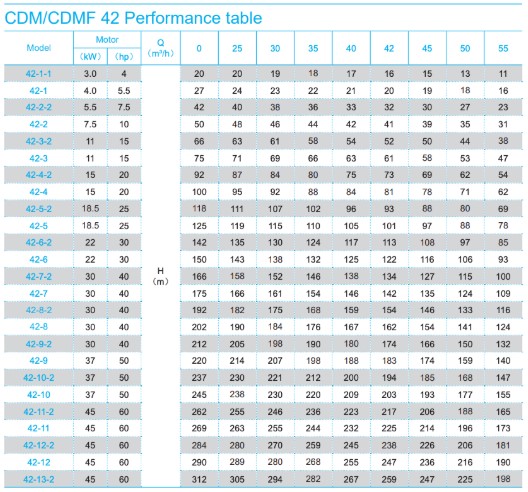

Performance
