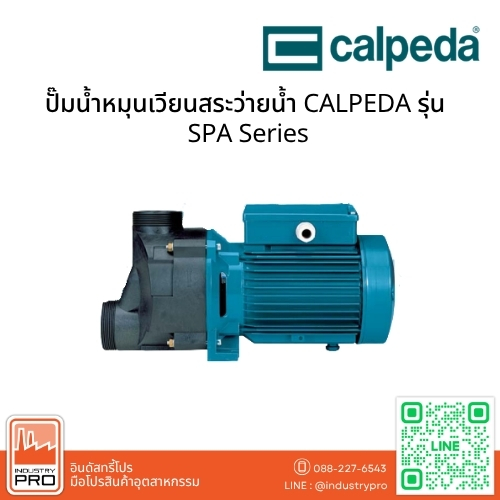

ปั๊มน้ำหมุนเวียนสระว่ายน้ำ CALPEDA รุ่น SPA Series
ปั๊มน้ำหมุนเวียนสระว่ายน้ำ CALPEDA รุ่น SPA Series เป็นปั๊มหอยโข่งใบพัดเดี่ยว (Single-Impeller Centrifugal Pump) สำหรับระบบหมุนเวียนน้ำในอ่างสปา อ่างน้ำวน และอ่างจากุซซี่ (Whirlpool Bath) ออกแบบให้มีขนาดกะทัดรัด พร้อมมอเตอร์ไฟฟ้าในตัว และระบบ Self-Draining ที่ช่วยให้น้ำระบายออกจากตัวปั๊มเมื่อหยุดใช้งานภายใต้การติดตั้งที่เหมาะสม
โครงสร้างตัวปั๊มผลิตจากพลาสติก ABS พร้อมฝาครอบและใบพัด PPO-GF30 (NORYL) และแผ่น Diffuser สเตนเลส AISI 316 ช่วยเพิ่มความทนทานต่อการกัดกร่อน เหมาะสำหรับระบบอ่างสปาที่ต้องการความสะอาดและการหมุนเวียนน้ำอย่างมีประสิทธิภาพ
จุดเด่นและคุณสมบัติ
- ระบบ Self-Draining: ช่วยให้น้ำระบายออกจากตัวปั๊มได้เมื่อหยุดใช้งาน ลดการตกค้างของน้ำภายในระบบ
- สำหรับอ่างสปาและอ่างน้ำวน: ออกแบบสำหรับหมุนเวียนน้ำในอ่างสปา อ่างจากุซซี่ และระบบนวดตัวด้วยน้ำ
- โครงสร้างพลาสติก ABS: เสื้อปั๊มและข้อต่อผลิตจากวัสดุทนต่อการกัดกร่อน เหมาะกับระบบน้ำสปา
- ใบพัด NORYL: ผลิตจากพลาสติกวิศวกรรม PPO-GF30 เสริมใยแก้ว เพื่อเพิ่มความแข็งแรง
- แผ่น Diffuser สเตนเลส: ผลิตจาก Stainless Steel AISI 316 ช่วยเพิ่มความทนทานของส่วนประกอบภายใน
- มอเตอร์แยกจากน้ำ: ออกแบบให้มอเตอร์ไฟฟ้าแยกจากส่วนของน้ำที่หมุนเวียน เพื่อลดความเสี่ยงจากน้ำเข้าสู่ส่วนไฟฟ้า
- ขนาดกะทัดรัด: ตัวปั๊มกว้างประมาณ 158 มม. เหมาะสำหรับพื้นที่ติดตั้งจำกัด
- รองรับการทำงานต่อเนื่อง: Continuous Duty ภายใต้เงื่อนไขของผู้ผลิต
โครงสร้างและการผลิต (Construction)
CALPEDA SPA เป็นปั๊มหอยโข่งใบพัดเดี่ยวแบบ Close-Coupled โดยมอเตอร์และชุดปั๊มประกอบเป็นชุดเดียวกัน ใช้มอเตอร์ไฟฟ้าแบบ 2-Pole ความเร็วรอบประมาณ 2,800 rpm ที่ความถี่ 50 Hz
ส่วนประกอบหลักผลิตจากพลาสติก ABS และ PPO-GF30 (NORYL) พร้อมแผ่น Diffuser-wall สเตนเลส AISI 316 และซีลกันรั่ว Ceramic Alumina / Carbon / FPM เพื่อรองรับการทำงานในระบบหมุนเวียนน้ำอ่างสปา
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| ตัวเรือนปั๊ม (Pump Casing) | ABS (Acrylonitrile-Butadiene-Styrene) |
| ข้อต่อ (Union Coupling) | ABS (Acrylonitrile-Butadiene-Styrene) |
| ฝาครอบ Diffuser (Diffuser Cover) | PPO-GF30 (NORYL) |
| ใบพัด (Impeller) | PPO-GF30 (NORYL) |
| แผ่น Diffuser (Diffuser-Wall) | Stainless Steel AISI 316 |
| ซีลกันรั่ว (Mechanical Seal) | Ceramic Alumina / Carbon / FPM |
ข้อมูลทางเทคนิค (Technical Specifications)
- ประเภทสินค้า: Self-Draining Whirlpool Pump
- แบรนด์: CALPEDA
- รุ่น: SPA Series
- ประเภทปั๊ม: Single-Impeller Centrifugal Pump
- โครงสร้าง: Close-Coupled
- ระบบระบายน้ำ: Self-Draining
- วัสดุเสื้อปั๊ม: ABS
- วัสดุใบพัด: PPO-GF30 (NORYL)
- วัสดุ Diffuser-Wall: Stainless Steel AISI 316
- ประเภทมอเตอร์: 2-Pole Induction Motor
- ความถี่ไฟฟ้า: 50 Hz
- ความเร็วรอบ: ประมาณ 2,800 rpm
- การทำงาน: Continuous Duty
การใช้งานที่เหมาะสม (Applications)
- ระบบหมุนเวียนน้ำในอ่างสปา (Spas)
- ระบบหมุนเวียนน้ำในอ่างน้ำวน (Whirlpool Baths)
- ระบบอ่างนวดตัวด้วยน้ำ (Hydromassage Bathtubs)
- ระบบหมุนเวียนน้ำสำหรับอ่างจากุซซี่
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลวสูงสุด: 60°C
- อุณหภูมิแวดล้อมสูงสุด: 40°C
- แรงดันภายในเสื้อปั๊มสูงสุด: 2.5 bar
- ระดับการป้องกันมอเตอร์: IPX5
- การทำงาน: Continuous Duty
ระบบระบายน้ำด้วยตัวเอง (Self-Draining System)
ปั๊ม CALPEDA SPA ใช้ระบบ Self-Draining ที่ออกแบบให้สามารถระบายน้ำออกจากตัวปั๊มเมื่อหยุดใช้งานและมีเส้นทางระบายน้ำที่เหมาะสม ช่วยลดปัญหาน้ำขังสะสม ซึ่งอาจทำให้เกิดกลิ่นหรือการสะสมของสิ่งสกปรกภายในระบบอ่างสปา
ระบบ Self-Draining แตกต่างจาก Self-Priming โดย Self-Draining คือการออกแบบให้ระบายน้ำออกจากตัวปั๊ม ส่วน Self-Priming คือความสามารถในการไล่อากาศจากท่อดูดเพื่อเริ่มสูบน้ำหลังจากเตรียมล่อน้ำแล้ว
ข้อควรพิจารณาในการเลือกใช้งาน
- เลือกกำลังมอเตอร์และอัตราการไหลให้เหมาะกับระบบหมุนเวียนน้ำในอ่างสปา
- ตรวจสอบระยะส่งรวมและการสูญเสียแรงดันในท่อจาก Performance Curve
- ติดตั้งระบบท่อให้สามารถระบายน้ำออกจากตัวปั๊มได้ตามข้อกำหนด เพื่อให้ระบบ Self-Draining ทำงานได้เหมาะสม
- ตรวจสอบแรงดันและอุณหภูมิของน้ำให้อยู่ในช่วงที่กำหนด
- ตรวจสอบความเข้ากันได้ของวัสดุปั๊มกับสารเคมีที่ใช้ในระบบสปา
- ไม่ควรปล่อยให้ปั๊มทำงานโดยไม่มีน้ำ
- ตรวจสอบระบบไฟฟ้าและอุปกรณ์ป้องกันไฟฟ้ารั่วให้เหมาะกับการติดตั้งใกล้น้ำ

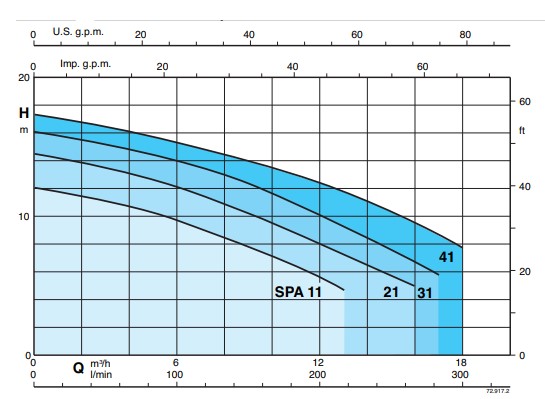

Coverage chart n ≈ 2800 rpm
Performance CALPEDA SPA Series (n ≈ 2800 rpm)
| TYPE 3~ | 3~ | TYPE 1~ | 1~ | P1 kW |
P2 | H m |
Q (m³/h) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230V A |
400V A |
230V A |
kW | HP | 0 | 3 | 6 | 9 | 12 | 13 | 16 | 17 | 18 | ||||
| 0 | 50 | 100 | 150 | 200 | 216 | 266 | 283 | 300 | |||||||||
| SPA 11 | 2.8 | 1.6 | SPAM 11 | 3.3 | 0.73 | 0.45 | 0.6 | 12 | 11.1 | 9.7 | 7.8 | 5.6 | 4.7 | ||||
| SPA 21/A | 3 | 1.7 | SPAM 21/A | 4.5 | 1 | 0.55 | 0.75 | 14.5 | 13.4 | 12.1 | 10.2 | 7.9 | 7.2 | 5 | |||
| SPA 31/A | 3.7 | 2.2 | SPAM 31/A | 5.4 | 1.2 | 0.75 | 1 | 16.1 | 15.2 | 13.9 | 12.4 | 10.2 | 9.3 | 6.8 | 5.8 | ||
| SPA 41 | 5 | 2.9 | SPAM 41 | 7 | 1.6 | 1.1 | 1.5 | 17.3 | 16.5 | 15.3 | 14 | 12.4 | 11.8 | 9.5 | 8.6 | 7.7 | |
หมายเหตุ: P1 = Max. Power Input (กำลังไฟฟ้าขาเข้าสูงสุด), P2 = Rated Motor Power Output (กำลังมอเตอร์ขาออก), H = Total Head (m), Q = Flow Rate. Tolerances according to ISO 9906, Annex A.

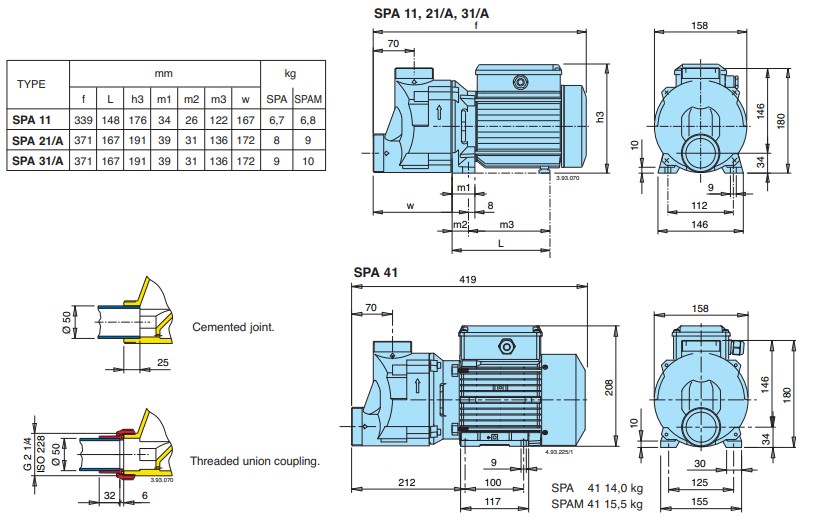

Dimensions and weights
