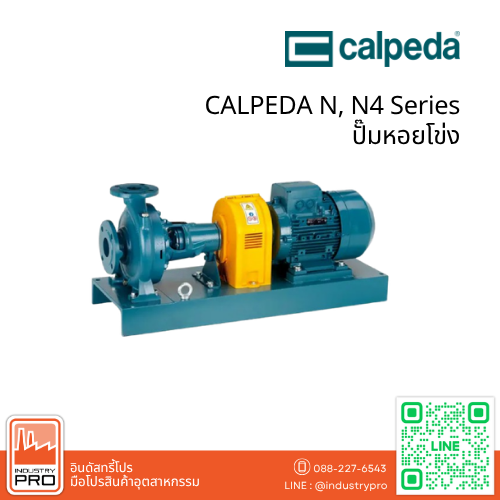

ปั๊มหอยโข่ง CALPEDA N, N4 Series แบบ End-Suction
CALPEDA N, N4 Series เป็นปั๊มหอยโข่งใบพัดเดี่ยวชนิด End-Suction พร้อม Bearing Bracket โดยจุดทำงานมาตรฐานและขนาดหลักของปั๊มได้รับการออกแบบตามมาตรฐาน EN 733 เหมาะสำหรับระบบที่ต้องการปั๊มมาตรฐานสำหรับงานอาคาร อุตสาหกรรม และระบบน้ำทั่วไป
ตัวปั๊มออกแบบด้วยโครงสร้าง Back Pull-Out ช่วยให้สามารถถอดชุดเพลา ตลับลูกปืน และซีลจากด้านหลังได้โดยไม่จำเป็นต้องถอดตัวเรือนปั๊มออกจากระบบท่อ ทำให้การตรวจสอบและบำรุงรักษาทำได้สะดวกมากขึ้น
ความแตกต่างระหว่าง CALPEDA N และ N4
จุดแตกต่างหลักอยู่ที่ความเร็วรอบการทำงาน โดยผู้ผลิตกำหนดสำหรับระบบ 50 Hz ดังนี้:
- CALPEDA N: ความเร็วรอบประมาณ 2900 rpm
- CALPEDA N4: ความเร็วรอบประมาณ 1450 rpm
รุ่น N4 ที่ทำงานด้วยรอบต่ำกว่าจึงเหมาะกับระบบที่ต้องการเลือกปั๊มแบบ 4 Pole ตามจุดทำงานและข้อกำหนดของระบบ ส่วนรุ่น N เหมาะกับงานที่ใช้ปั๊ม 2 Pole ตาม Performance Curve ของแต่ละรุ่น
จุดเด่นของ CALPEDA N, N4 Series
- ปั๊มหอยโข่งใบพัดเดี่ยวแบบ End-Suction
- ขนาดและ Nominal Duty Point ตามมาตรฐาน EN 733
- โครงสร้าง Back Pull-Out ช่วยให้บำรุงรักษาสะดวก
- รุ่น N ทำงานประมาณ 2900 rpm
- รุ่น N4 ทำงานประมาณ 1450 rpm
- หน้าแปลนมาตรฐาน PN 10 ตาม EN 1092-2
- Mechanical Seal มาตรฐานตาม ISO 3069
- สามารถเลือก Stuffing Box Seal ได้ตาม Option
- มีทั้งตัวเรือนเหล็กหล่อ และรุ่น B-N / B-N4 ที่ใช้บรอนซ์
- สามารถประกอบร่วมกับมอเตอร์มาตรฐานและ Flexible Coupling ได้
โครงสร้างและวัสดุ
รุ่น N และ N4 ใช้ Pump Casing และ Lantern Bracket ที่ทำจาก Cast Iron ส่วนรุ่น B-N และ B-N4 ใช้ Pump Casing และ Lantern Bracket ที่ทำจาก Bronze โดยผู้ผลิตมีตัวเลือกวัสดุของ Impeller และ Shaft แตกต่างกันตามรุ่นและข้อกำหนดของระบบ
ระบบ Shaft Seal มาตรฐานใช้ Mechanical Seal ตาม ISO 3069 และสามารถเลือก Stuffing Box Seal หรือ Mechanical Seal แบบพิเศษได้ตามความต้องการของงาน
CALPEDA N, N4 เหมาะกับงานอะไร
ผู้ผลิตระบุการใช้งานของ N และ N4 สำหรับของเหลวสะอาดที่ไม่มีสารขัดสีและไม่กัดกร่อนวัสดุของปั๊ม โดยรองรับปริมาณของแข็งได้สูงสุดประมาณ 0.2% และเหมาะกับงานต่อไปนี้
- ระบบจ่ายน้ำ
- ระบบ Heating
- ระบบ Air Conditioning
- ระบบ Cooling และ Circulation
- ระบบอาคาร
- โรงงานอุตสาหกรรม
- งานเกษตรกรรม
- ระบบชลประทาน
- ระบบดับเพลิง
CALPEDA Thailand ยังระบุว่ากลุ่ม N, N4 สามารถใช้กับงานส่งน้ำขึ้นอาคาร โรงงาน ระบบปรับอากาศ ระบบระบายความร้อน และระบบสระว่ายน้ำได้ โดยมีรุ่นที่รองรับอัตราการไหลสูงสุดถึงประมาณ 8,000 ลิตรต่อนาทีตามช่วงผลิตภัณฑ์
เงื่อนไขการใช้งาน
- อุณหภูมิของเหลว: -10°C ถึง +90°C
- อุณหภูมิแวดล้อม: สูงสุด 40°C
- ระยะดูดรวมสูงสุด: 7 เมตร
- Maximum Working Pressure: สูงสุด 10 bar
- บางรุ่นรองรับ Working Pressure สูงสุด 16 bar
- เหมาะสำหรับของเหลวสะอาด ไม่มีสารขัดสี
- ปริมาณของแข็งสูงสุดประมาณ 0.2%
การเลือก CALPEDA N หรือ N4
การเลือกปั๊มควรพิจารณาจาก Flow Rate, Total Head, ความเร็วรอบ, ขนาดท่อ, แรงดันระบบ, อุณหภูมิของเหลว และวัสดุที่ต้องการ จากนั้นตรวจสอบ Performance Curve ของแต่ละรุ่นให้ตรงกับ Duty Point ของระบบ
หากต้องการรุ่นรอบสูง สามารถพิจารณากลุ่ม N ประมาณ 2900 rpm ส่วนระบบที่ต้องการใช้มอเตอร์รอบต่ำสามารถพิจารณา N4 ประมาณ 1450 rpm โดยการตัดสินใจควรอ้างอิง Performance Curve และสเปกของแต่ละ Model เป็นหลัก
ตารางวัสดุ (Materials)
| ส่วนประกอบ | วัสดุมาตรฐาน (N, N4) | วัสดุพิเศษ (B-N, B-N4) |
|---|---|---|
| เสื้อปั๊มและแท่นยึด (Pump casing / Lantern bracket) | เหล็กหล่อ (Cast iron GJL 200 EN 1561) | บรอนซ์ (Bronze G-Cu Sn 10 EN 1982) |
| ใบพัด (Impeller) | เหล็กหล่อ / ทองเหลือง (ขึ้นอยู่กับรุ่น) | บรอนซ์ (Bronze G-Cu Sn 10 EN 1982) |
| เพลา (Shaft) | Cr-Ni steel AISI 303 / Cr steel AISI 430 | สแตนเลส (Cr-Ni-Mo steel AISI 316) |
| ซีลกันรั่ว (Mechanical Seal) | Carbon – Ceramic – NBR |

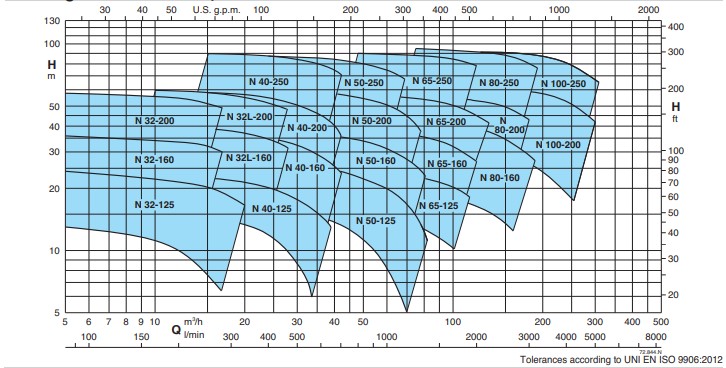

Coverage chart n ≈ 2900 rpm
