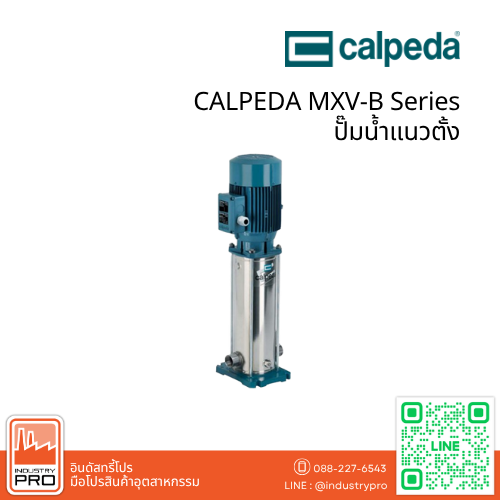

ปั๊มน้ำแนวตั้งหลายใบพัด CALPEDA MXV-B Series แบบ In-Line
CALPEDA MXV-B Series เป็นปั๊มน้ำแนวตั้งหลายใบพัดแบบ Close-coupled หรือ Vertical Multi-stage Pump ที่ออกแบบให้ทางดูดและทางส่งอยู่ในแนวแกนเดียวกันแบบ In-Line ช่วยให้ติดตั้งเข้ากับระบบท่อได้สะดวกและประหยัดพื้นที่ เหมาะสำหรับงานอาคาร ระบบเพิ่มแรงดัน และงานอุตสาหกรรมที่ต้องการแรงดันน้ำสูงจากปั๊มหลายใบพัด.
ชิ้นส่วนที่สัมผัสกับของเหลว รวมถึง External Jacket, Suction/Delivery Casing, Stage Casing และ Impeller ใช้ Chrome-Nickel Stainless Steel AISI 304 ช่วยเพิ่มความทนทานต่อการกัดกร่อนในการใช้งานกับน้ำสะอาดและของเหลวที่เหมาะสมกับวัสดุสเตนเลส.
จุดเด่นของ CALPEDA MXV-B
- ปั๊มน้ำแนวตั้งแบบหลายใบพัด
- โครงสร้างแบบ Close-coupled
- ทางดูดและทางส่งแบบ In-Line
- ชิ้นส่วนสัมผัสน้ำหลักเป็น Stainless Steel AISI 304
- รองรับแรงดันภายในตัวปั๊มสูงสุด 16 bar
- ใช้มอเตอร์ 2 Pole ความเร็วประมาณ 2900 rpm ที่ 50 Hz
- มีทั้งไฟ 3 เฟส MXV-B และไฟ 1 เฟส MXV-BM
- รองรับ Continuous Duty
- สามารถใช้งานร่วมกับระบบ Variable Speed Drive ตามการออกแบบระบบ
- โครงสร้างกะทัดรัด เหมาะกับพื้นที่ติดตั้งจำกัด.
โครงสร้างและวัสดุ
CALPEDA MXV-B ออกแบบให้ชิ้นส่วนที่สัมผัสของเหลวส่วนใหญ่เป็นสเตนเลส โดยวัสดุหลักประกอบด้วย:
- External Jacket / Suction & Delivery Casing / Stage Casing / Impeller: AISI 304
- Pump Shaft / Plug: AISI 303
- Mechanical Seal: Ceramic Alumina / Carbon / EPDM
- Wear Ring: PTFE
- O-ring: NBR
รุ่น MXV-B และ MXV-BM
MXV-B
เป็นรุ่นมอเตอร์ไฟฟ้า 3 เฟส โดยข้อมูลผู้ผลิตระบุแรงดันไฟตามช่วงรุ่น เช่น 230/400 V หรือ 400/690 V.
MXV-BM
เป็นรุ่นไฟฟ้า 1 เฟส 230 V พร้อม Thermal Protector และ Capacitor ติดตั้งอยู่ใน Terminal Box.
CALPEDA MXV-B เหมาะกับงานอะไร
ผู้ผลิตระบุการใช้งานของ MXV-B สำหรับของเหลวสะอาดที่ไม่มีของแข็ง เส้นใย หรือสารกัดกร่อนวัสดุสเตนเลส โดยเหมาะกับงาน เช่น:
- ระบบจ่ายน้ำ
- ระบบเพิ่มแรงดันน้ำ
- งานส่งน้ำขึ้นอาคาร
- ระบบอาคารขนาดใหญ่
- โรงงานอุตสาหกรรม
- ระบบดับเพลิง
- ระบบล้างแรงดันสูง
- ระบบชลประทาน
- งานเกษตรกรรม
- สนามกีฬาและระบบน้ำทั่วไป.

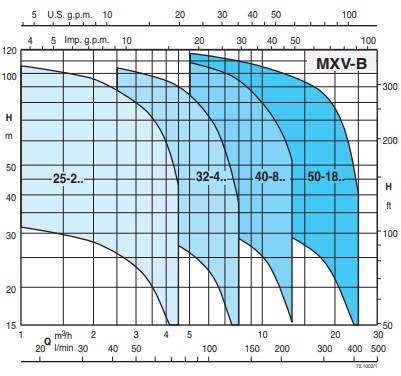

Coverage chart n ≈ 2900 rpm

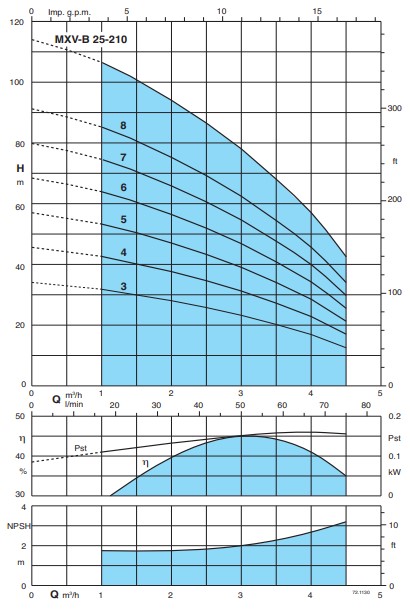

Characteristic curves and performance n ≈ 2900 rpm
| 3~ | 230 V 400 V | 1~ | 230 V | P1 (kW) |
P2 | m³/h
Q l/min |
0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A | A | kW | kW | HP | 0 | 16.6 | 25 | 33.3 | 41.6 | 50 | 58.3 | 66.6 | 75 | ||||
| MXV-B 25-203 | 3.3 | 1.9 | MXV-BM 25-203 | 5.8 | 1.1 | 0.75 | 1 | H m |
34 | 32 | 30 | 28 | 26 | 23.5 | 20.5 | 17 | 12.5 | |
| MXV-B 25-204 | 3.3 | 1.9 | MXV-BM 25-204 | 5.8 | 1.1 | 0.75 | 1 | 44 | 42.5 | 40 | 37.5 | 34.5 | 31 | 27 | 22.5 | 17 | ||
| MXV-B 25-205 | 3.3 | 1.9 | MXV-BM 25-205 | 5.8 | 1.1 | 0.75 | 1 | 56 | 53 | 50 | 47 | 43 | 39 | 34 | 28 | 21 | ||
| MXV-B 25-206 | 4.7 | 2.7 | MXV-BM 25-206 | 7.4 | 1.5 | 1.1 | 1.5 | 68 | 63.5 | 60.5 | 56 | 51.5 | 46.5 | 40.5 | 34 | 25 | ||
| MXV-B 25-207 | 4.7 | 2.7 | MXV-BM 25-207 | 7.4 | 1.6 | 1.1 | 1.5 | 79.5 | 74 | 70.5 | 65.5 | 60 | 54.5 | 47.5 | 39.5 | 30 | ||
| MXV-B 25-208 | 7.5 | 4.3 | MXV-BM 25-208 | 9.2 | 2 | 1.5 | 2 | 91 | 85 | 80.5 | 75 | 69 | 62 | 54 | 45.5 | 34 | ||
| MXV-B 25-210 | 7.5 | 4.3 | MXV-BM 25-210 | 9.2 | 2.3 | 1.5 | 2 | 114 | 106 | 101 | 94 | 86 | 78 | 68 | 57 | 42 | ||
