ปั๊มจุ่มน้ำเสีย ShinMaywa CNMJ-MT Series พร้อม Chopper Mechanism
ShinMaywa CNMJ-MT Series เป็นปั๊มจุ่มน้ำเสียที่ออกแบบมาเพื่อเพิ่มความสามารถในการผ่านของแข็งและลดปัญหาการอุดตันในระบบน้ำเสีย โดยใช้ใบพัดแบบ Single-vane Semi-open Channel Impeller พร้อมทางไหลทรงเกลียวหรือ Helix-shaped Passage และติดตั้ง Chopper Mechanism สำหรับช่วยจัดการสิ่งปนเปื้อนก่อนเข้าสู่ทางไหลของปั๊ม
ผู้ผลิตระบุว่า CNMJ-MT สามารถรองรับของแข็งที่มีขนาดเส้นผ่านศูนย์กลางสูงสุดประมาณ 80 มม. หรือ 3 นิ้ว จึงเหมาะสำหรับงานน้ำเสียที่มีเศษวัสดุหรือของแข็งปะปน และต้องการลดความเสี่ยงจากการอุดตันของปั๊มระหว่างการทำงาน
จุดเด่นของ ShinMaywa CNMJ-MT
- ปั๊มจุ่มสำหรับงานน้ำเสียและระบบบำบัดน้ำเสีย
- ใบพัดแบบ Single-vane Semi-open Channel
- ทางไหลแบบ Helix-shaped Passage
- รองรับ Solid Passage สูงสุดประมาณ 80 มม. หรือ 3 นิ้ว
- ติดตั้ง Chopper Mechanism สำหรับช่วยจัดการสิ่งปนเปื้อน
- ช่วยลดโอกาสการอุดตันในงานน้ำเสีย
- ออกแบบให้มีความทนทานต่อการสึกหรอของชุด Chopper
- ใช้โครงสร้าง Pull-out Design เพื่อความสะดวกในการตรวจสอบและบำรุงรักษา
- สามารถถอด Pump Unit ได้โดยไม่ต้องถอด Impeller ออกจาก Motor Shaft
Chopper Mechanism ช่วยลดการอุดตันได้อย่างไร
จุดเด่นสำคัญของ ShinMaywa CNMJ-MT คือระบบ Chopper Mechanism ซึ่งทำงานร่วมกับ Chopper Plate เพื่อช่วยจัดการสิ่งปนเปื้อนก่อนที่วัสดุจะเข้าสู่ทางไหลของปั๊ม ช่วยลดข้อจำกัดด้านการผ่านของแข็งและลดโอกาสที่เศษวัสดุจะเข้าไปพันหรืออุดตันบริเวณใบพัด
เมื่อทำงานร่วมกับใบพัดแบบ Semi-open Channel และ Helix-shaped Passage จึงช่วยให้ปั๊มสามารถจัดการน้ำเสียที่มีของแข็งหรือเศษวัสดุปะปนได้ดีขึ้น เหมาะกับระบบที่เคยมีปัญหาปั๊มอุดตันหรือจำเป็นต้องหยุดเครื่องเพื่อทำความสะอาดบ่อยครั้ง
รองรับของแข็งขนาดใหญ่สูงสุด 80 มม.
CNMJ-MT ถูกออกแบบให้มี Passing Capability สูง โดยสามารถรองรับของแข็งที่มีขนาดเส้นผ่านศูนย์กลางสูงสุดประมาณ 80 มม. ช่วยเพิ่มความเหมาะสมสำหรับงานสูบน้ำเสียที่มีสิ่งปนเปื้อนขนาดใหญ่กว่าน้ำเสียทั่วไป
อย่างไรก็ตาม การเลือกรุ่นควรพิจารณาลักษณะของสิ่งปนเปื้อนจริงร่วมกับขนาดทางออกของปั๊ม, Flow Rate และ Total Head เพื่อให้ระบบสามารถทำงานได้อย่างเหมาะสม
ออกแบบเพื่อความสะดวกในการบำรุงรักษา
ShinMaywa CNMJ-MT ใช้โครงสร้าง Pull-out Design ซึ่งช่วยให้สามารถเข้าถึงส่วนประกอบภายในเพื่อตรวจสอบหรือเปลี่ยนอะไหล่ได้สะดวกขึ้น โดย Pump Unit สามารถถอดออกได้โดยไม่ต้องถอด Impeller ออกจาก Motor Shaft
โครงสร้างลักษณะนี้ช่วยลดขั้นตอนในการ Maintenance และเหมาะกับระบบ Pump Station หรือระบบบำบัดน้ำเสียที่ต้องมีการตรวจเช็กปั๊มเป็นระยะ
ShinMaywa CNMJ-MT เหมาะกับงานอะไร
ปั๊มจุ่มน้ำเสีย ShinMaywa CNMJ-MT เหมาะสำหรับระบบที่ต้องจัดการน้ำเสียและของแข็งปะปน โดยสามารถนำไปใช้ได้ในงาน เช่น
- ระบบบำบัดน้ำเสีย
- Wastewater Treatment Plant
- Pump Station
- Manhole Pump
- ระบบน้ำเสียในโรงงานอุตสาหกรรม
- ระบบระบายน้ำเสีย
- งานสูบของเหลวที่มีเศษวัสดุหรือของแข็งปะปน
- ระบบที่มีปัญหาปั๊มอุดตันบ่อย
การเลือก ShinMaywa CNMJ-MT ให้เหมาะกับระบบ
การเลือกใช้งานควรพิจารณาจาก Flow Rate, Total Head, ขนาดของแข็ง, ขนาดทางออก, กำลังมอเตอร์, วิธีติดตั้ง และลักษณะของน้ำเสีย โดยไม่ควรเลือกจากกำลังมอเตอร์เพียงอย่างเดียว

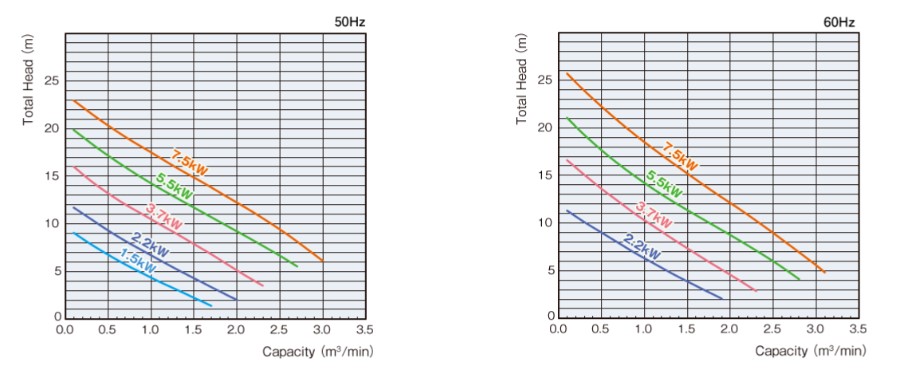

สำหรับงานที่ต้องการลดปัญหาการอุดตันจากของแข็งหรือเศษวัสดุ CNMJ-MT เป็นปั๊มที่ออกแบบมาเพื่อเพิ่ม Passing Capability โดยตรง แต่ควรตรวจสอบ Performance Curve และ Specification ของรุ่นย่อยให้ตรงกับ Duty Point และสภาพหน้างานจริงก่อนเลือกใช้งาน
Technical Specifications
| Liquid handled | Kind of liquid | Wastewater and Sewage |
|---|---|---|
| Temperature | 0~40°C | |
| Material | Cable | PVC insulated PVC sheathed cable |
| Motor shaft | 420J2 stainless steel | |
| Pump housing | Gray iron casting (FC250) | |
| Impeller | Gray iron casting (FC250) | |
| Electric motor | Type | Air-filled submersible induction motor |
| Insulation class | Class F | |
| Enclosure | IP68 | |
| Phase | 3 | |
| No. of poles | 4 | |
| Frequency | 50/60Hz | |
| Rated voltage | 380V/400V/415V (50Hz) 380V/400V/440V (60Hz) |
Cable Specifications
Cable Size
| Model | Cable Size | |||||
|---|---|---|---|---|---|---|
| Type | Section area (mm²) |
Cores | Outer dia. (mm) |
Length (m) |
||
| CNMJ80-MT | 1.5 kW | PVC insulated PVC sheathed cable |
0.75 | 4 | ø9.9 | 8 |
| 2.2 kW | 1.25 | ø11.5 | ||||
| 3.7 kW | ||||||
| CNMJ100-MT | 5.5 kW | 2.0 | ø12 | |||
| 7.5 kW | 3.5 | ø14 | ||||
