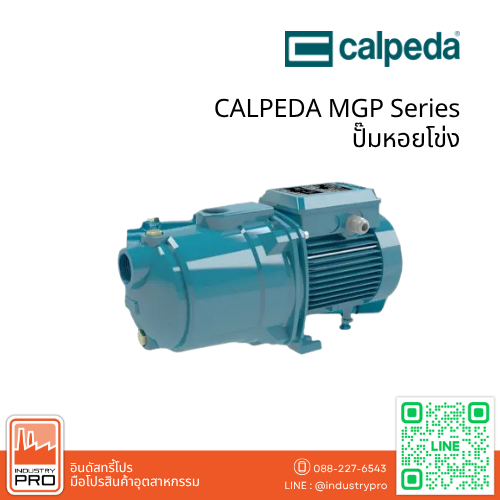

ปั๊มหอยโข่งหลายใบพัด CALPEDA MGP Series ตัวเรือนเหล็กหล่อ
CALPEDA MGP Series เป็นปั๊มหอยโข่งหลายใบพัดแนวนอนแบบ Close-coupled ที่มอเตอร์และชุดปั๊มประกอบเป็นชุดเดียวกัน ตัวเรือนปั๊มผลิตจากเหล็กหล่อแบบ Single-piece Barrel Casing พร้อมทางดูดด้านหน้าที่อยู่เหนือแนวแกนปั๊ม และทางส่งออกด้านบน เหมาะสำหรับงานจ่ายน้ำทั่วไป บ้านพักอาศัย งานสวน และระบบชลประทาน
ชุด Stage Casing และ Impeller ใช้วัสดุ PPO-GF20 (Noryl) ส่วน Casing Cover ใช้ Stainless Steel AISI 304 และ Shaft ใช้ AISI 430F ตามข้อมูลผู้ผลิต ทำให้โครงสร้างเหมาะกับงานน้ำสะอาดและการใช้งานต่อเนื่องทั่วไป
จุดเด่นของ CALPEDA MGP
- ปั๊มหอยโข่งหลายใบพัดแนวนอน
- โครงสร้างแบบ Close-coupled
- ตัวเรือนปั๊มเหล็กหล่อ GJL 200 EN 1561
- Stage Casing และ Impeller ใช้ PPO-GF20 (Noryl)
- Casing Cover ใช้ Stainless Steel AISI 304
- รองรับทั้งไฟ 3 เฟส MGP และไฟ 1 เฟส MGPM
- มอเตอร์ 2 Pole ความเร็วประมาณ 2800 rpm ที่ 50 Hz
- ระดับฉนวน Class F
- ระดับการป้องกัน IP54
- รองรับการทำงานต่อเนื่อง (Continuous Duty)
รุ่น MGP และ MGPM
MGP เป็นรุ่นมอเตอร์ 3 เฟส ส่วน MGPM เป็นรุ่นมอเตอร์ 1 เฟส พร้อม Thermal Protector และ Capacitor ภายใน Terminal Box เหมาะสำหรับเลือกใช้งานตามระบบไฟฟ้าของหน้างาน
ปั๊มรุ่นนี้สามารถใช้งานร่วมกับระบบควบคุมความเร็วรอบหรือ Inverter ตามช่วงกำลังและข้อกำหนดของผู้ผลิต จึงสามารถประยุกต์ใช้กับระบบเพิ่มแรงดันที่มีการเปลี่ยนแปลงของโหลดได้
โครงสร้างและวัสดุ
- Pump casing: Cast iron GJL 200 EN 1561
- Casing cover: Stainless Steel AISI 304
- Shaft: AISI 430F
- Stage casing: PPO-GF20 (Noryl)
- Impeller: PPO-GF20 (Noryl)
- Mechanical seal: Carbon – Ceramic – NBR
CALPEDA MGP เหมาะกับงานอะไร
ปั๊มหอยโข่งหลายใบพัด CALPEDA MGP เหมาะสำหรับระบบจ่ายน้ำและงานทั่วไปที่ใช้น้ำสะอาด โดยสามารถนำไปใช้งานได้หลายประเภท เช่น
- ระบบจ่ายน้ำภายในบ้าน
- ระบบเพิ่มแรงดันน้ำ
- งานสวนและระบบรดน้ำ
- ระบบชลประทาน
- งานสูบส่งน้ำทั่วไป
เงื่อนไขการใช้งาน
- อุณหภูมิของเหลว: 0°C ถึง +50°C
- อุณหภูมิแวดล้อม: สูงสุด 40°C
- แรงดันในเสื้อปั๊มสูงสุด: 8 bar
- รองรับการทำงานต่อเนื่อง (Continuous Duty)
- มอเตอร์ 2 Pole ความเร็วประมาณ 2800 rpm ที่ 50 Hz
การเลือก CALPEDA MGP ให้เหมาะกับงาน
การเลือกใช้งานควรพิจารณาจาก Flow Rate, Total Head, จำนวน Stage, กำลังมอเตอร์ และระบบไฟฟ้า โดยตรวจสอบ Performance Curve ของแต่ละรุ่นให้ตรงกับ Duty Point ของระบบจริง
สำหรับงานบ้าน งานสวน หรือระบบจ่ายน้ำขนาดเล็กถึงกลาง รุ่น MGP เป็นตัวเลือกที่เหมาะสำหรับผู้ที่ต้องการปั๊มหอยโข่งหลายใบพัดแนวนอน ตัวเรือนเหล็กหล่อ ที่ให้แรงดันต่อเนื่องและมีหลายขนาดให้เลือกตามการใช้งาน

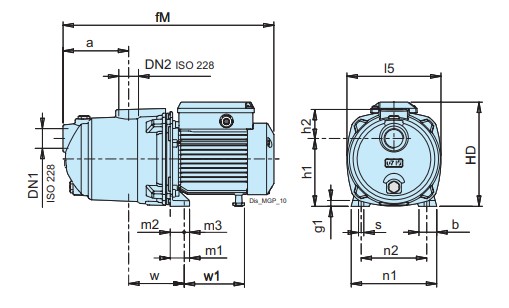

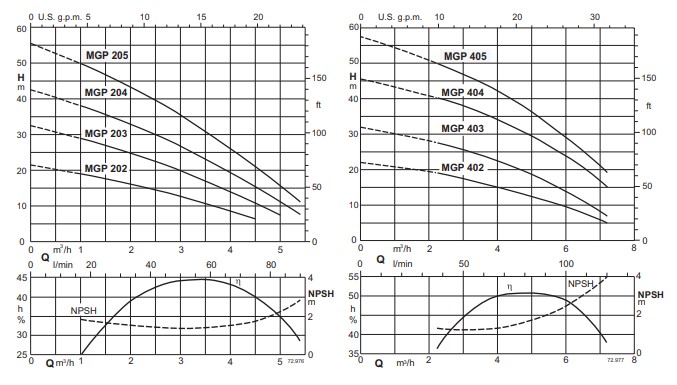

Performance Curve
Materials
| Components | Material |
|---|---|
| Pump casing | Cast iron GJL 200 EN 1561 |
| Casing cover | Chrome-nickel steel 1.4301 EN 10088 (AISI 304) |
| Shaft | Steel 1.4104 EN 10088 (AISI 430F) |
| Stage casing | PPO-GF20 (Noryl) |
| Impeller | PPO-GF20 (Noryl) |
| Mechanical seal | Carbon – Ceramic – NBR |
Performance n ≈ 2800 rpm
Three-phase
| Q = Flow | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | P2 | Q | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.4 | |||
| 230V | 400V | kW | HP | 0 | 16.6 | 25 | 33.3 | 41.6 | 50 | 58.3 | 66.6 | 75 | 83.3 | 90 | ||
| A | H (m) = Total head | |||||||||||||||
| MGP 202 | 1.7 | 1 | 0.25 | 0.34 | 21.5 | 19 | 17.5 | 16 | 14.5 | 12.5 | 10.5 | 8.5 | 6.5 | – | – | |
| MGP 203 | 2.4 | 1.4 | 0.37 | 0.5 | 32.5 | 29 | 27 | 25 | 22.5 | 20 | 17 | 14 | 11 | 7.5 | – | |
| MGP 204 | 2.8 | 1.6 | 0.45 | 0.6 | 43 | 38 | 35.5 | 32.7 | 29.7 | 26.5 | 23 | 19.2 | 15.2 | 11 | 7.5 | |
| MGP 205/A | 3.5 | 2 | 0.75 | 1 | 56 | 50 | 46.5 | 43.5 | 40 | 35.5 | 31 | 26.5 | 21 | 16 | 11 | |
Single-phase
| Q = Flow | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | 230V | P2 | P1 | Q | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.4 | |
| kW | HP | 0 | 16.6 | 25 | 33.3 | 41.6 | 50 | 58.3 | 66.6 | 75 | 83.3 | 90 | ||||
| A | kW | H (m) = Total head | ||||||||||||||
| MGPM 202 | 2.3 | 0.25 | 0.34 | 0.42 | 21.5 | 19 | 17.5 | 16 | 14.5 | 12.5 | 10.5 | 8.5 | 6.5 | – | – | |
| MGPM 203 | 3 | 0.37 | 0.5 | 0.57 | 32.5 | 29 | 27 | 25 | 22.5 | 20 | 17 | 14 | 11 | 7.5 | – | |
| MGPM 204 | 3.5 | 0.45 | 0.6 | 0.67 | 43 | 38 | 35.5 | 32.7 | 29.7 | 26.5 | 23 | 19.2 | 15.2 | 11 | 7.5 | |
| MGPM 205 | 5.7 | 0.75 | 1 | 1.01 | 56 | 50 | 46.5 | 43.5 | 40 | 35.5 | 31 | 26.5 | 21 | 16 | 11 | |
ตารางประสิทธิภาพ CALPEDA MGP 400 Series
Three-phase
| Q = Flow | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | P2 | Q | 0 | 2.25 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7.2 | |||
| 230V | 400V | kW | HP | 0 | 37.5 | 50 | 58.3 | 66.6 | 75 | 83.3 | 100 | 120 | ||
| A | H (m) = Total head | |||||||||||||
| MGP 402 | 2.4 | 1.4 | 0.37 | 0.5 | 22 | 19 | 17.5 | 16.5 | 15 | 14 | 12.5 | 9.5 | 5 | |
| MGP 403/A | 2.8 | 1.6 | 0.55 | 0.75 | 32 | 27.5 | 25.5 | 23.7 | 22 | 20 | 18 | 13.3 | 7 | |
| MGP 404/A | 3.5 | 2 | 0.75 | 1 | 46 | 40 | 38 | 36.5 | 34 | 32 | 29.5 | 24 | 15 | |
| MGP 405 | 4.5 | 2.6 | 1.1 | 1.5 | 56 | 50 | 47 | 45 | 42.5 | 39.5 | 36 | 29 | 19 | |
Single-phase
| Q = Flow | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | 230V | P2 | P1 | Q | 0 | 2.25 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7.2 | |
| kW | HP | 0 | 37.5 | 50 | 58.3 | 66.6 | 75 | 83.3 | 100 | 120 | ||||
| A | kW | H (m) = Total head | ||||||||||||
| MGPM 402 | 3 | 0.37 | 0.5 | 0.57 | 22 | 19 | 17.5 | 16.5 | 15 | 14 | 12.5 | 9.5 | 5 | |
| MGPM 403/A | 4.5 | 0.55 | 0.75 | 0.78 | 32 | 27.5 | 25.5 | 23.7 | 22 | 20 | 18 | 13.3 | 7 | |
| MGPM 404 | 5.7 | 0.75 | 1 | 1.01 | 46 | 40 | 38 | 36.5 | 34 | 32 | 29.5 | 24 | 15 | |
| MGPM 405 | 7 | 1.1 | 1.5 | 1.44 | 56 | 50 | 47 | 45 | 42.5 | 39.5 | 36 | 29 | 19 | |
ตารางประสิทธิภาพ CALPEDA MGP 400 Series
Three-phase
| Q = Flow | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | P2 | Q | 0 | 2.25 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7.2 | |||
| 230V | 400V | kW | HP | 0 | 37.5 | 50 | 58.3 | 66.6 | 75 | 83.3 | 100 | 120 | ||
| A | H (m) = Total head | |||||||||||||
| MGP 402 | 2.4 | 1.4 | 0.37 | 0.5 | 22 | 19 | 17.5 | 16.5 | 15 | 14 | 12.5 | 9.5 | 5 | |
| MGP 403/A | 2.8 | 1.6 | 0.55 | 0.75 | 32 | 27.5 | 25.5 | 23.7 | 22 | 20 | 18 | 13.3 | 7 | |
| MGP 404/A | 3.5 | 2 | 0.75 | 1 | 46 | 40 | 38 | 36.5 | 34 | 32 | 29.5 | 24 | 15 | |
| MGP 405 | 4.5 | 2.6 | 1.1 | 1.5 | 56 | 50 | 47 | 45 | 42.5 | 39.5 | 36 | 29 | 19 | |
Single-phase
| Q = Flow | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | 230V | P2 | P1 | Q | 0 | 2.25 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7.2 | |
| kW | HP | 0 | 37.5 | 50 | 58.3 | 66.6 | 75 | 83.3 | 100 | 120 | ||||
| A | kW | H (m) = Total head | ||||||||||||
| MGPM 402 | 3 | 0.37 | 0.5 | 0.57 | 22 | 19 | 17.5 | 16.5 | 15 | 14 | 12.5 | 9.5 | 5 | |
| MGPM 403/A | 4.5 | 0.55 | 0.75 | 0.78 | 32 | 27.5 | 25.5 | 23.7 | 22 | 20 | 18 | 13.3 | 7 | |
| MGPM 404 | 5.7 | 0.75 | 1 | 1.01 | 46 | 40 | 38 | 36.5 | 34 | 32 | 29.5 | 24 | 15 | |
| MGPM 405 | 7 | 1.1 | 1.5 | 1.44 | 56 | 50 | 47 | 45 | 42.5 | 39.5 | 36 | 29 | 19 | |
