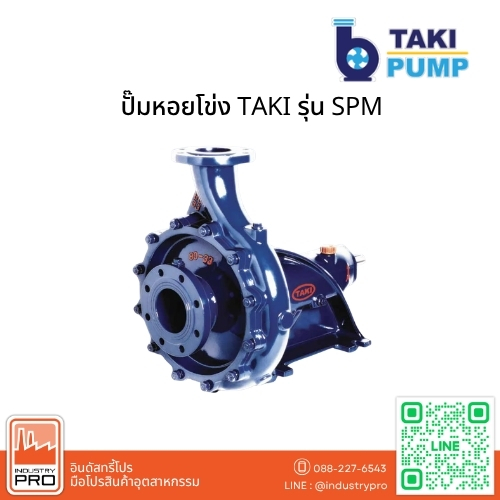

ปั๊มหอยโข่ง TAKI รุ่น SPM

ปั๊มน้ำหอยโข่ง TAKI รุ่น SPM เป็นปั๊มหอยโข่งแบบ End Suction สำหรับงานสูบและส่งน้ำ โดยใช้ใบพัดแบบปิดหลายใบ (Closed Impeller) ออกแบบระบบไฮดรอลิกและโครงสร้างปั๊มเพื่อรองรับงานที่ต้องการอัตราการไหลและแรงส่งที่หลากหลาย เหมาะสำหรับงานอุตสาหกรรม ระบบสาธารณูปโภค และงานเกษตรกรรม โดยมีขนาด Bore 50–300 มม. รองรับ Capacity สูงสุด 34 m³/min และ Head สูงสุด 100 เมตร

ขอใบเสนอราคา

Categories: ปั๊มน้ำ, ปั๊มหอยโข่ง Tags: Centrifugal Pump, Water Pump, ปั๊มน้ำ, ปั๊มน้ำหอยโข่ง, ปั๊มหอยโข่ง แบรนด์: TAKI

สนใจสั่งซื้อ หรือพูดคุยสอบถาม

รายละเอียดสินค้า

ปั๊มน้ำหอยโข่ง TAKI SPM สำหรับงานอุตสาหกรรม

TAKI รุ่น SPM เป็นปั๊มน้ำหอยโข่งชนิด End Suction Centrifugal Pump สำหรับงานสูบและส่งน้ำ ออกแบบโดยคำนึงถึงระบบไฮดรอลิกและโครงสร้างทางกลของปั๊ม เพื่อให้เหมาะกับการใช้งานที่ต้องการทั้งอัตราการไหลและความสูงส่งในหลายระดับ

ปั๊มรุ่น SPM ใช้ ใบพัดแบบปิด (Closed Impeller) โดยใบพัดเป็นแบบสามมิติหลายใบ และตัวเรือนปั๊มได้รับการออกแบบให้เหมาะสมกับการทำงานของระบบสูบส่งน้ำ นอกจากนี้ขนาดทางดูดได้รับการออกแบบให้ใหญ่กว่าทางส่งหนึ่งระดับ เพื่อช่วยเพิ่มประสิทธิภาพด้านการดูดของปั๊ม

TAKI SPM Series ครอบคลุมขนาด Bore ตั้งแต่ 50–300 มม. สามารถรองรับอัตราการไหลสูงสุด 34 m³/min (ประมาณ 34,000 ลิตร/นาที) และ Head สูงสุด 100 เมตร ทั้งนี้สมรรถนะจริงจะขึ้นอยู่กับ Model และจุดทำงานของปั๊ม ไม่ควรใช้ค่าดังกล่าวแทน Performance ของทุกรุ่น

การใช้งานของ SPM Series สามารถนำไปใช้กับระบบบำบัดน้ำเสีย ระบบกำจัดของเสีย ระบบทำความเย็น กระบวนการทางเคมี ระบบป้อนน้ำเข้า Boiler ระบบหมุนเวียนของเหลวถ่ายเทความร้อน ระบบ Condensate โรงงานผลิตกระดาษ โรงงานผลิตเครื่องดื่ม รวมถึงระบบประปา ระบบระบายน้ำ ระบบดับเพลิง และงานด้านการเกษตร

นอกจากนี้ SPM Series ยังได้รับการออกแบบให้มีความสามารถในการใช้ชิ้นส่วนร่วมกันในบางส่วน โดยข้อมูลผลิตภัณฑ์ระบุว่ามี Bearing Housing เพียง 5 ขนาดสำหรับปั๊ม 35 ขนาด ซึ่งช่วยให้การบำรุงรักษาและการจัดการอะไหล่ทำได้สะดวกขึ้น

จุดเด่น

ปั๊มหอยโข่งแบบ End Suction Centrifugal Pump
ใช้ใบพัดแบบปิด Closed Impeller
ใบพัดออกแบบเป็นแบบสามมิติหลายใบ
ออกแบบระบบไฮดรอลิกเพื่อรองรับการทำงานของปั๊ม
ขนาดทางดูดใหญ่กว่าทางส่งหนึ่งระดับ
ครอบคลุมขนาด Bore 50–300 มม.
รองรับ Capacity สูงสุด 34 m³/min
รองรับ Head สูงสุด 100 เมตร
มีโครงสร้างที่ออกแบบสำหรับงานอุตสาหกรรม
มีการใช้ Bearing Housing ร่วมกันหลายรุ่น ช่วยลดความหลากหลายของอะไหล่
สามารถปรับทิศทางทางส่งได้ตามความต้องการของระบบ โดยมาตรฐานทางส่งจะหันขึ้นด้านบน

หมายเหตุ: ค่า 34 m³/min และ 100 เมตร เป็นค่าขีดความสามารถสูงสุดของ Series ไม่ใช่ค่าที่ใช้กับทุกรุ่น

การใช้งาน

งานอุตสาหกรรม

ระบบบำบัดน้ำเสีย
ระบบกำจัดของเสีย
โรงงานทำความเย็น
กระบวนการทางเคมี
ระบบป้อนน้ำเข้า Boiler
ระบบป้อนน้ำเข้า Deaerator
ระบบหมุนเวียนของเหลวถ่ายเทความร้อน
ระบบสูบ Condensate
โรงงานผลิตกระดาษ
โรงงานผลิตเครื่องดื่ม
ระบบ Spray Booth
ระบบสูบและจ่ายน้ำในโรงงาน

งานระบบสาธารณูปโภค

ระบบประปา
ระบบสูบและระบายน้ำ
ระบบสระว่ายน้ำ
ระบบควบคุมน้ำท่วม
ระบบจ่ายน้ำร้อน
ระบบจ่ายน้ำภายในอาคาร
ระบบดับเพลิง

งานเกษตรกรรม

ระบบส่งน้ำ
งานสูบน้ำขึ้นที่สูง
ระบบระบายน้ำ
ระบบ Sprinkler
ระบบจัดการน้ำสำหรับการเกษตร

Specification Table

รายละเอียด	ข้อมูล
Brand	TAKI
Series	SPM
ประเภทปั๊ม	End Suction Centrifugal Pump
ประเภทใบพัด	Closed Impeller
รูปแบบใบพัด	ใบพัดแบบปิด 3 มิติหลายใบ
ขนาด Bore	50–300 mm
Capacity สูงสุด	34 m³/min
Head สูงสุด	100 m
การใช้งาน	อุตสาหกรรม / สาธารณูปโภค / เกษตรกรรม

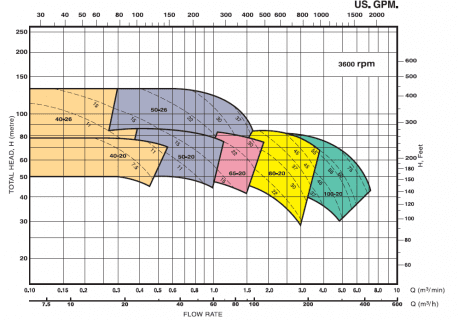

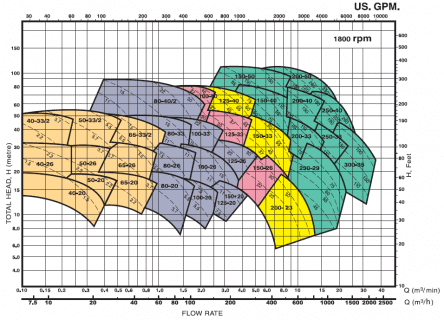

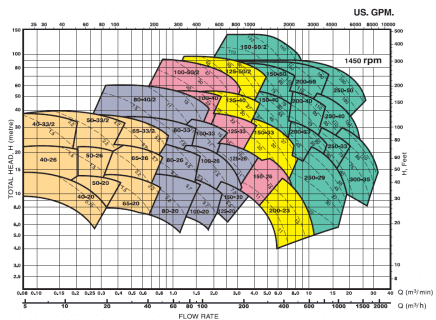

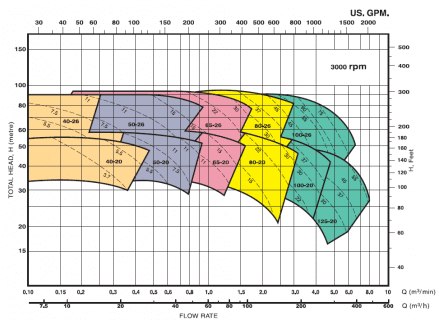

Performance Curve

Bearing Housing	Pump Model	Bore		PUMP														Shaft	end			Connections
Bearing Housing	Pump Model	NWs	NWd	A	B	C	D	E	E1	F	G	H	J	K	M	P1	P2	dm6	f	g	h	I	II	III	IV	V	X
L-60	40-20	50	40	110	223	560	200	160	–	–	–	–	140	140	220	–	20	24	65	8	26.9	PF 3/8	PF 3/8	PF 3/8	PF 3/8	PF 3/8	PF 3/4
	40-26	50	50	110	223	560	225	160	–	–	–	–	140	140	220	–	20	24	65	8	26.9
	40-33/2	50	50	175	223	625	225	160	–	–	–	–	140	140	220	–	20	24(28)	65	8	30.9
	50-20	65	50	110	223	560	225	160	–	–	–	–	140	140	220	–	20	24	65	8	26.9
	50-26	65	50	110	223	560	250	160	–	–	–	–	140	140	220	–	20	24	65	8	36.9
	50-33/2	65	50	175	223	625	250	160	–	–	–	–	140	140	220	–	20	24 (28)	65	8	30.9
	65-20	80	65	125	228	580	225	160	–	–	–	–	140	140	220	–	20	24	65	8	26.9
	65-26	80	65	125	228	580	250	160	–	–	–	–	140	140	220	–	20	24	65	8	26.9
	65-33/2	80	65	175	228	630	250	160	–	–	–	–	140	140	220	–	20	24(28)	65	8	30.9
	80-20	100	80	125	228	580	250	160	–	–	–	–	140	140	220	–	20	24	65	8	26.9
L-80	80-26	100	80	125	270	660	300	200	–	–	–	–	175	175	300	–	25	28	65	8	30.9	PF 3/8	PF 3/8	PF 3/8	PF 3/8	PF 3/8	PF 3/4
	80-33	100	80	125	270	660	350	200	–	–	–	–	175	175	300	–	25	28	65	8	30.9
	80-40/2	100	80	210	270	745	350	200	–	–	–	–	175	175	300	–	25	28(38)	65	8	40.9
	100-20	125	100	155	275	695	275	200	–	–	–	–	175	175	300	–	25	28	65	8	30.9
	100-26	125	100	120	275	660	300	200	–	–	–	–	175	175	300	–	25	28	65	8	30.9
	100-33	125	100	155	275	685	375	200	–	–	–	–	175	175	300	–	25	28	65	8	30.9
	125-20	150	125	150	280	685	300	200	–	–	–	–	175	175	300	–	25	28	65	8	30.9
	125-26	150	125	150	280	685	350	200	–	–	–	–	175	175	300	–	25	28	65	8	30.9
	150-20	150	150	195	280	730	350	200	–	–	–	–	175	175	300	–	25	28	65	8	30.9
L-100	100-40	125	100	155	335	840	400	250	300	–	430	190	195	195	375	22	25	42	105	12	45.1	PF 3/8	PF 3/8	PF 1/2	PF 1/2	PF 3/8	PF 3/4
	100-50/2	125	100	230	335	315	400	250	300	–	430	190	195	195	375	22	25	42	105	12	45.1
	125-33	150	125	150	340	840	375	250	300	–	430	190	195	195	375	22	25	42	105	12	45.1
	150-26	200	150	170	340	860	400	250	300	–	430	190	195	195	375	22	25	42	105	12	45.1
L-125	125-40	150	125	160	365	930	475	300	300	–	430	190	125	215	430	22	25	42	105	12	45.1	PF 3/8	PF 3/8	PF 1/2	PF 1/2	PF 3/8	PF 3/4
	125-50/2	150	125	247	365	1017	475	300	300	–	430	190	125	215	430	22	25	42	105	12	45.1
	150-33	200	150	170	370	645	425	300	300	–	430	190	125	215	430	22	25	42	105	12	45.1
	200-23	200	200	250	366	1021	300	300	330	244	430	190	125	215	430	22	25	42	105	12	45.1
L-150	150-40	200	150	160	490	1155	425	400	400	400	–	560	190	150	320	540	30	55	135	16	58.8	PF 3/8	PF 3/8	PF 3/4	PF 3/4	PF 3/8	PF 3/4
	150-50	200	150	170	490	1165	525	400	400	400	–	560	190	150	320	540	30	55	135	16	58.8
	150-60/2	200	150	297	490	1299	525	400	400	400	–	560	190	150	320	540	30	55	135	16	58.8
	200-33	250	200	175	495	1175	475	400	400	400	–	560	190	150	320	540	30	55	135	16	58.8
	200-40	250	200	180	500	1185	525	400	400	400	–	560	190	150	320	540	30	55	135	16	58.8
	200-50	250	200	180	500	1180	575	400	400	450	–	670	210	150	320	540	30	55	135	16	58.8
	250-29	250	250	220	500	1225	350	400	400	400	292	662	190	150	320	540	30	55	135	16	58.8
	250-33	300	250	245	473	1223	525	400	400	400	–	560	190	150	320	540	30	55	135	16	58.8
	250-40	300	250	180	495	1180	600	400	400	400	–	650	210	150	320	540	30	55	135	16	58.8
	250-50	300	250	215	495	1215	650	450	400	450	250	660	210	150	320	540	30	55	135	16	58.8
	300-35	300	300	300	510	1315	450	400	400	520	350	670	275	150	320	540	30	55	135	16	58.8

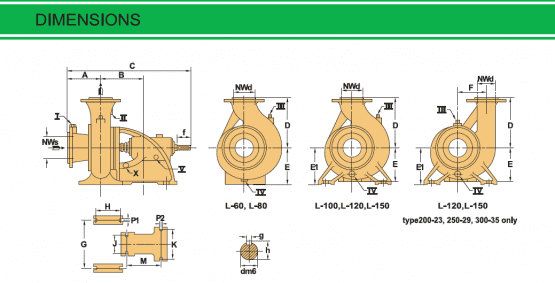

TAKI SPM Dimensions

a	b	c	d	Ø	k	m	n	Bolt
40	85	105	140	19	2	20	4	M16
50	100	120	155	19	2	20	4	M16
65	120	140	175	19	2	22	4	M16
80	130	150	185	19	2	22	8	M16
100	155	175	210	19	2	24	8	M20
125	185	210	250	23	2	24	8	M20
150	215	240	280	23	2	26	8	M20
200	265	290	330	23	2	26	12	M20
250	325	355	400	25	2	30	12	M22
300	370	400	445	25	2	32	16	M22
