ปั๊มหอยโข่ง STAGE รุ่น CST Series
ปั๊มหอยโข่ง STAGE รุ่น CST Series คือปั๊มหอยโข่งใบพัดเดี่ยว (Single-Impeller) ถูกออกแบบตามมาตรฐาน EN733 ให้ประสิทธิภาพสูง ตัวปั๊มมีขนาดกะทัดรัด ติดตั้งง่าย ดูแลรักษาสะดวก และมีความทนทานต่อการใช้งานหนัก เหมาะสำหรับระบบส่งน้ำ การเพิ่มแรงดัน และงานอุตสาหกรรมหลากหลายประเภท
ตัวปั๊มสามารถรองรับการติดตั้งร่วมกับหน้าแปลนมาตรฐาน DIN ได้ทุกรุ่น ด้วยดีไซน์ที่ให้สมรรถนะสูง การทำงานเสถียร และมีอายุการใช้งานยาวนาน
Specification
- Maximum Capacity: สูงสุด 300 m³/h
- Maximum Pressure: สูงสุด 16 bar
- Speed: 2900 rpm
Operating Condition
- อุณหภูมิน้ำ: -10°C ถึง +120°C
- อุณหภูมิแวดล้อม: -10°C ถึง +50°C
คุณสมบัติ
- หน้าแปลนทางเข้า–ออกแบบ DIN Machined Cast แข็งแรง ทนทาน
- ดีไซน์กะทัดรัด ใช้พื้นที่ติดตั้งน้อย ติดตั้งง่าย
- มีระบบ Thermal และ Current Overload Protection
- เวอร์ชันไฟฟ้า 1 เฟส มีตัว Capacitor ในวงจรภายใน
- ใบพัดผลิตจากสเตนเลสคุณภาพสูง เพิ่มความทนทานและยืดอายุการใช้งาน
- ตัวเรือนปั๊มผลิตจากเหล็กหล่อ เคลือบป้องกันการกัดกร่อน
Motor
- มอเตอร์ประสิทธิภาพสูง ประเภท IE3
- Protection Grade: IP55
- Insulation Class: F
- Standard Voltage:
- 1×220–230/240V 50Hz (1 เฟส)
- 3×380–415V 50Hz (3 เฟส)
- Working Mode: S1 (ทำงานต่อเนื่อง)
การใช้งาน
- ระบบประปาในเขตเมือง
- งานเพิ่มแรงดัน (Pressure Boosting)
- อาคารสูงและระบบน้ำในอาคาร
- ระบบดับเพลิง (Fire Fighting System)
- งานสวนและงานเกษตร Irrigation
- ระบบควบคุมอากาศและระบายอากาศ (HVAC)
- งานอุตสาหกรรมทั่วไป
Specification Table

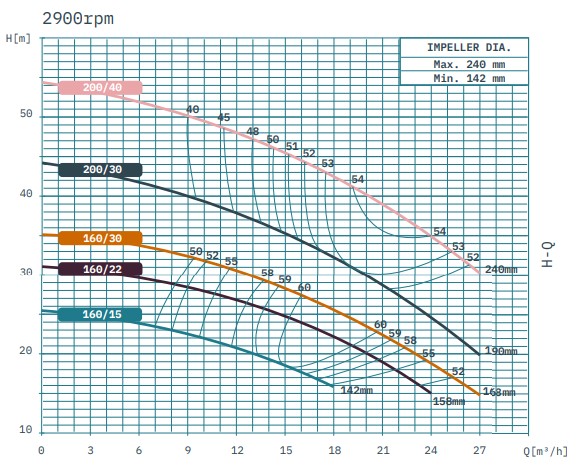

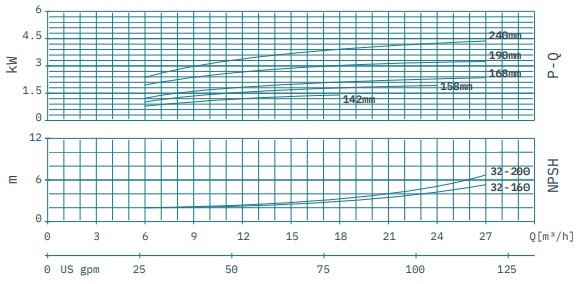

CST Performance
Data – 50Hz

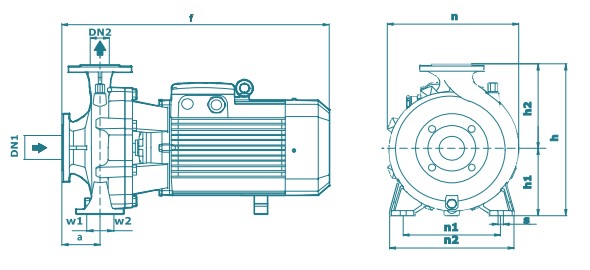

| TYPE | MOTOR | DIMENSION | |||||
| kW | HP | DN1 | DN2 | h (mm) | h1 (mm) | Kg | |
| CST32-160/22 | 2.2 | 3 | 50 | 32 | 295 | 133 | 39 |
| CST32-160/30 | 3 | 4 | 50 | 32 | 295 | 133 | 50 |
| CST32-200/30 | 3 | 4 | 50 | 32 | 342 | 161 | 52 |
| CST32-200/40 | 4 | 5.5 | 50 | 32 | 342 | 161 | 53 |
| TYPE | Q | DELIVERY | ||||||
| m³/hr | 0 | 6 | 9 | 15 | 18 | 24 | 27 | |
| l/min | 0 | 100 | 150 | 250 | 300 | 400 | 450 | |
| CST32-160/22 | HEAD (m) | 31 | 29.6 | 28.5 | 24.5 | 22 | 15 | – |
| CST32-160/30 | 35 | 34.3 | 32.5 | 28 | 25.5 | 19 | 15 | |
| CST32-200/30 | 44.2 | 42 | 39.8 | 35.2 | 32.2 | 24.6 | 19.8 | |
| CST32-200/40 | 54.5 | 52 | 50 | 45.5 | 42.3 | 35 | 30.3 | |
Performance

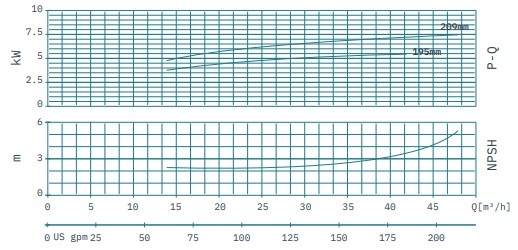

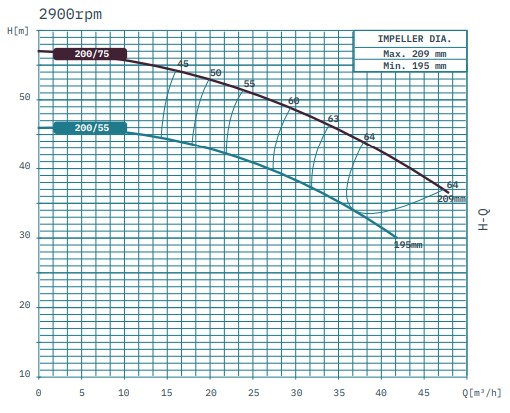

CST Performance
Data – 40Hz

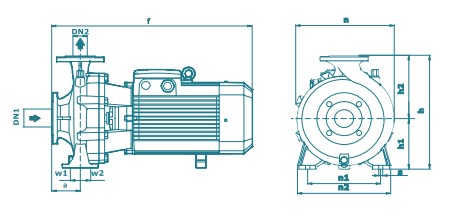

| TYPE | MOTOR | DIMENSION | |||||
| kW | HP | DN1 | DN2 | h (mm) | h1 (mm) | Kg | |
| CST40-200/55 | 5.5 | 7.5 | 65 | 40 | 345 | 162 | 66 |
| CST40-200/75 | 7.5 | 10 | 65 | 40 | 345 | 162 | 73 |
| TYPE | Q | DELIVERY | ||||||
| m³/hr | 0 | 18 | 24 | 27 | 36 | 42 | 48 | |
| l/min | 0 | 300 | 400 | 450 | 600 | 700 | 800 | |
| CST40-200/55 | HEAD (m) | 46 | 43.8 | 41.3 | 40.1 | 35 | 30 | – |
| CST40-200/75 | 57 | 53.6 | 51.5 | 50 | 45 | 41 | 36.5 | |
Performance
