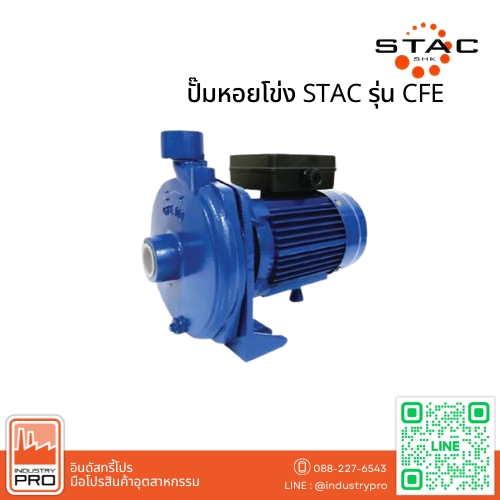

ปั๊มหอยโข่ง STAC รุ่น CFE
ปั๊มหอยโข่ง STAC CFE คือปั๊มหอยโข่งใบพัดเดี่ยว โครงปั๊มเหล็กหล่อ แข็งแรง ทนการทำงานต่อเนื่อง เหมาะกับงานเพิ่มแรงดันน้ำอาคาร-โรงงาน ระบบชลประทาน และการสูบถ่ายของเหลวทั่วไปที่ไม่กัดกร่อน มอเตอร์มาตรฐาน T.E.F.C. 2 โพล, IP55, ฉนวน Class F มีให้เลือกทั้งไฟ 1 เฟส 220V และ 3 เฟส 220/380V
จุดเด่น
- โครงสร้างเหล็กหล่อ อายุใช้งานยาว
- ใบพัดชนิดปิดแบบเหล็กหล่อ (ออปชันใบพัดบรอนซ์)
- ซีลเพลา Carbon/Ceramic + NBR ลดการรั่วซึม
- รองรับอุณหภูมิน้ำโดยทั่วไป ถึง ~80°C* และแรงดันระบบสูง (*โปรดตรวจสอบตามรุ่นย่อย)
การใช้งาน
- ระบบเพิ่มแรงดันน้ำในอาคารและโรงงาน
- ระบบชลประทาน สวน และงานเกษตร
- สูบถ่ายของเหลวทั่วไปที่ไม่กัดกร่อน
ข้อมูลมอเตอร์
- T.E.F.C. 2 poles / IP55 / Class F
- 1~220V 50Hz: ถึง ~2.2 kW
- 3~220/380V 50Hz: ถึง ~22 kW
- แรงดัน/ความถี่อื่น สั่งผลิตได้
วัสดุ
- ตัวปั๊มเหล็กหล่อ
- ใบพัดเหล็กหล่อชนิดปิด (ออปชันบรอนซ์)
- ซีล Carbon/Ceramic + NBR
- เพลาสเตนเลส
- แบร็กเก็ตเหล็กหล่อ
SERIES CFE
SINGLE IMPELLER CENTRIFUGAL PUMPS
| MOD | POWER | CAPACITOR | ABSORBED AMP | Q=DELMERY | |||||||||||
| M3/H | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | |||||||
| HP | KW | MF/450V | 230V-M | 230V-T | 400V-T | LT/MIN | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | |
| CSF/80 | 0.75 | 0.55 | 16 | 4.5 | 2.6 | 1.5 | H=MT | 27 | 26 | 24 | 19 | 16 | |||
| CSF/100 | 1 | 0.75 | 20 | 5.2 | 3.2 | 1.8 | 33 | 31 | 30 | 28 | 25 | 21 | |||
| CSF/150 | 1.5 | 1.1 | 31.5 | 8.9 | 4.8 | 3 | 40 | 39 | 37 | 35 | 34 | 32 | 30 | ||
| CSF/200 | 2 | 1.5 | 40 | 11.9 | 6.4 | 3.8 | 48 | 46 | 44 | 43 | 41 | 39 | 37 | 33 | |
| CSF/300 | 3 | 2.2 | 45 | 14 | 9.2 | 5.2 | 53 | 51 | 50 | 48 | 46 | 44 | 42 | 38 | |

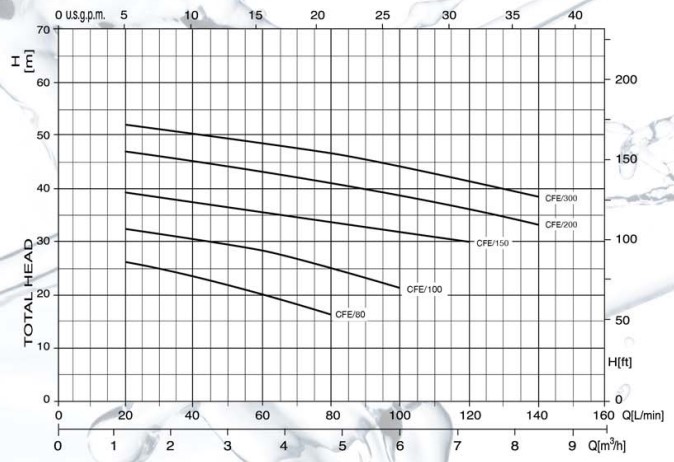

PERFORMANCE CURVES CFE

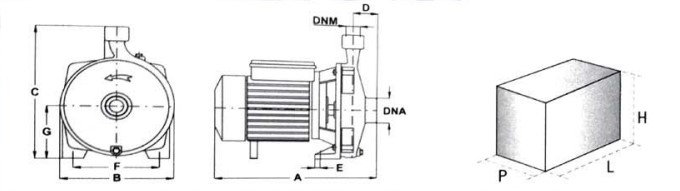

DIMENSION
| TYPE | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | DNA | DNM | L (mm) | H (mm) | P (mm) | KG (no imp.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CSF/80 | 325 | 185 | 250 | 46 | 17 | 140 | 98.5 | 1″ | 1″ | 320 | 275 | 210 | 13.5 |
| CSF/100 | 325 | 185 | 250 | 46 | 17 | 140 | 98.5 | 1″ | 1″ | 320 | 275 | 210 | 14.5 |
| CSF/150 | 370 | 225 | 295 | 50 | 20 | 170 | 115 | 1″1/4 | 1″ | 385 | 320 | 235 | 20.5 |
| CSF/200 | 380 | 225 | 295 | 50 | 20 | 170 | 115 | 1″1/4 | 1″ | 385 | 320 | 235 | 25 |
| CSF/300 | 405 | 225 | 295 | 50 | 20 | 170 | 115 | 1″1/4 | 1″ | 385 | 320 | 235 | 25.5 |
