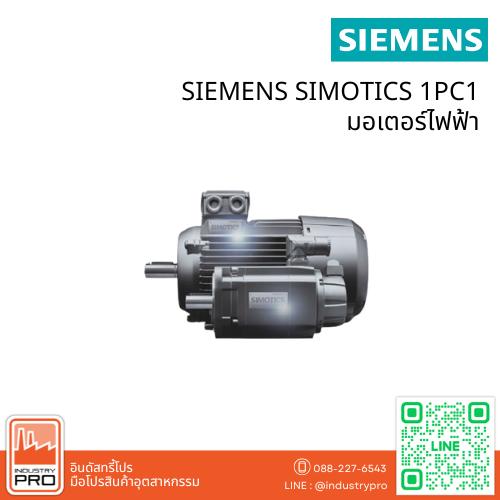

SIEMENS SIMOTICS 1PC1 มอเตอร์ไฟฟ้า
จุดเด่นของมอเตอร์ SIMOTICS 1PC1
- ลดแรงสั่นสะเทือนและเสียงรบกวน
ด้วยกระบวนการผลิตคุณภาพสูงและชิ้นส่วนที่ผ่านการควบคุมอย่างเข้มงวด ช่วยยืดอายุการใช้งานและให้การทำงานที่เงียบ - ระบบระบายอากาศมาตรฐาน (1LEO)
ช่วยระบายความร้อนจากภายในตัวมอเตอร์ เหมาะสำหรับพื้นที่ที่มีความชื้นและอุณหภูมิสูง - ลูกปืนรองรับแรงคานสูง
ลูกปืนได้รับการออกแบบสำหรับรองรับแรงคานโดยเฉพาะ เพื่อความราบรื่นในการทำงานและเพิ่มอายุการใช้งาน - มาตรฐาน IP55 ป้องกันฝุ่นและน้ำ
ตัวมอเตอร์ผ่านการออกแบบและทดสอบแล้วว่าสามารถใช้งานได้ยาวนานภายใต้สภาวะแวดล้อมที่หลากหลาย - คลาสฉนวนความร้อน F ถึง B
มอเตอร์รองรับแรงดันไฟแบบไซน์ด้วยอุณหภูมิทำงานที่คลาส B (130°C) และขดลวดคลาส F (155°C) ช่วยให้รองรับการทำงานภายใต้ภาระโหลดสูงหรือในอุณหภูมิแวดล้อมที่ร้อนจัด - รองรับอินเวอร์เตอร์ได้สูงสุด 460V
มอเตอร์สามารถใช้งานร่วมกับเครื่องแปลงความถี่ (Inverter) ได้ตามมาตรฐานสูงสุดที่ 460V - ระบบป้องกันความร้อน PTC แบบ 3 จุด
มาพร้อมเทอร์มิสเตอร์ PTC จำนวน 3 ตัว สำหรับตรวจจับอุณหภูมิและตัดการทำงานหากมอเตอร์ร้อนเกินไป (เฉพาะรุ่น 1LEO / 1LA7 / 1LE1) - ดีไซน์ตามมาตรฐาน IEC
รูปลักษณ์และโครงสร้างของมอเตอร์ถูกออกแบบให้เหมือนกันกับมอเตอร์แรงดันต่ำอื่น ๆ ในกลุ่มผลิตภัณฑ์ IEC - พร้อมสำหรับการดัดแปลงและติดตั้งอุปกรณ์เสริม
ตัวมอเตอร์ติดตั้งฝาครอบพัดลมโลหะ และเพลาท้ายฝั่งไม่ใช่ไดรฟ์มีรูตรงกลางเพื่อรองรับการติดตั้งอุปกรณ์เพิ่มเติมได้สะดวก
SPECIFICATIONS
| P rated, 50 Hz |
P rated, 60 Hz |
Frame size |
Operating values at rated output | Aluminum series 1PC1300 ‒ Premium Efficient version Article No. |
ᵐIM B3 J | Torque class |
|||||||||
| n rated, 50 Hz |
T rated, 60 Hz |
IE Class | |||||||||||||
| kW | kW | FS | rpm | Nm | ∆ NEW | kg | kgm² | CL | |||||||
| • Cooling: self-ventilated (IC 411) or with order code F90 forced-air cooled without external fan and fan cover (IC 416) • Efficiency: NEMA Premium Efficient, UL, CSA and service factor (SF) 1.15 • Insulation: thermal class 155 (temperature class F), IP55 degree of protection, utilization in accordance with thermal class 130 (temperature class B) |
|||||||||||||||
| 2-pole: 3000 at 50 Hz | |||||||||||||||
| 0.75 | ‒ | 80 M | 2805 | 2.6 | IE2 | ∆ 1PC1300-0DA2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 9 | 0.00080 | 16 |
| 1.1 | ‒ | 80 M | 2835 | 3.7 | IE2 | ∆ 1PC1300-0DA3 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 11 | 0.0011 | 16 |
| 1.5 | ‒ | 90 S | 2885 | 5.0 | IE2 | ∆ 1PC1300-0EA0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 13 | 0.0017 | 16 |
| 2.2 | ‒ | 90 L | 2890 | 7.3 | IE2 | ∆ 1PC1300-0EA4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 15 | 0.0021 | 16 |
| 3 | ‒ | 100 L | 2905 | 9.9 | IE2 | ∆ 1PC1300-1BA4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 21 | 0.0044 | 16 |
| 4 | ‒ | 112 M | 2950 | 13 | IE2 | ∆ 1PC1300-1CA2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 27 | 0.0092 | 16 |
| 5.5 | ‒ | 132 S | 2950 | 18 | IE2 | ∆ 1PC1300-1CA0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 39 | 0.020 | 16 |
| 7.5 | ‒ | 132 S | 2950 | 24 | IE2 | ∆ 1PC1300-1DA1 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 43 | 0.024 | 16 |
| 11 | ‒ | 160 M | 2955 | 36 | IE2 | ∆ 1PC1300-1DA2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 67 | 0.045 | 16 |
| 15 | ‒ | 160 M | 2955 | 48 | IE2 | ∆ 1PC1300-1DA3 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 75 | 0.053 | 16 |
| 18.5 | ‒ | 160 L | 2955 | 60 | IE2 | ∆ 1PC1300-1DA4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 84 | 0.061 | 16 |
| 4-pole: 1500 at 50 Hz | |||||||||||||||
| 0.55 | ‒ | 80 M | 1140 | 3.7 | IE2 | ∆ 1PC1300-0DB2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 10 | 0.0017 | 16 |
| 0.75 | ‒ | 80 M | 1140 | 5.0 | IE2 | ∆ 1PC1300-0DB3 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 11 | 0.0021 | 16 |
| 1.1 | ‒ | 90 S | 1425 | 7.4 | IE2 | ∆ 1PC1300-0EB0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 13 | 0.0028 | 16 |
| 1.5 | ‒ | 90 L | 1435 | 10 | IE2 | ∆ 1PC1300-0EB4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 16 | 0.0036 | 16 |
| 2.2 | ‒ | 100 L | 1435 | 14 | IE2 | ∆ 1PC1300-1AB4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 21 | 0.0086 | 16 |
| 3 | ‒ | 100 L | 1455 | 20 | IE2 | ∆ 1PC1300-1AB5 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 25 | 0.011 | 16 |
| 4 | ‒ | 112 M | 1455 | 26 | IE2 | ∆ 1PC1300-1BB2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 29 | 0.014 | 16 |
| 5.5 | ‒ | 132 S | 1465 | 36 | IE2 | ∆ 1PC1300-1CB0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 42 | 0.027 | 16 |
| 7.5 | ‒ | 132 M | 1465 | 49 | IE2 | ∆ 1PC1300-1CB2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 49 | 0.34 | 16 |
| 11 | ‒ | 160 M | 1470 | 71 | IE2 | ∆ 1PC1300-1DB2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 71 | 0.065 | 16 |
| 15 | ‒ | 160 M | 1475 | 97 | IE2 | ∆ 1PC1300-1DB4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 83 | 0.083 | 16 |
| P rated, 50 Hz |
P rated, 60 Hz |
Frame size |
Operating values at rated output | Aluminum series 1PC1300 ‒ Premium Efficient version Article No. |
ᵐIM B3 J | Torque class |
|||||||||
| n rated, 50 Hz |
T rated, 60 Hz |
IE Class | |||||||||||||
| kW | kW | FS | rpm | Nm | ∆ NEW | kg | kgm² | CL | |||||||
| • Cooling: self-ventilated (IC 411) or with order code F90 forced-air cooled without external fan and fan cover (IC 416) • Efficiency: NEMA Premium Efficient, UL, CSA and service factor (SF) 1.15 • Insulation: thermal class 155 (temperature class F), IP55 degree of protection, utilization in accordance with thermal class 130 (temperature class B) |
|||||||||||||||
| 6-pole: 1000 at 50 Hz | |||||||||||||||
| 0.37 | ‒ | 80 M | 925 | 3.85 | IE2 | ∆ 1PC1300-0DC2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 9 | 0.0017 | 16 |
| 0.55 | ‒ | 80 M | 935 | 5.6 | IE2 | ∆ 1PC1300-0DC3 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 12 | 0.0025 | 16 |
| 0.75 | ‒ | 90 S | 925 | 7.7 | IE2 | ∆ 1PC1300-0EC0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 13 | 0.0030 | 16 |
| 1.1 | ‒ | 90 L | 935 | 11.2 | IE2 | ∆ 1PC1300-0EC4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 16 | 0.0040 | 16 |
| 1.5 | ‒ | 100 L | 970 | 15 | IE2 | ∆ 1PC1300-1AC4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 15 | 0.011 | 16 |
| 2.2 | ‒ | 112 M | 965 | 22 | IE2 | ∆ 1PC1300-1BC2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 29 | 0.014 | 16 |
| 3 | ‒ | 132 S | 970 | 30 | IE2 | ∆ 1PC1300-1CC0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 38 | 0.024 | 16 |
| 4 | ‒ | 132 S | 970 | 39 | IE2 | ∆ 1PC1300-1CC2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 43 | 0.029 | 16 |
| 5.5 | ‒ | 160 M | 970 | 54 | IE2 | ∆ 1PC1300-1CC3 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 52 | 0.037 | 16 |
| 7.5 | ‒ | 160 M | 975 | 73 | IE2 | ∆ 1PC1300-1CC2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 15 | 0.075 | 16 |
| 11 | ‒ | 160 L | 975 | 108 | IE2 | ∆ 1PC1300-1DC4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 93 | 0.098 | 16 |
