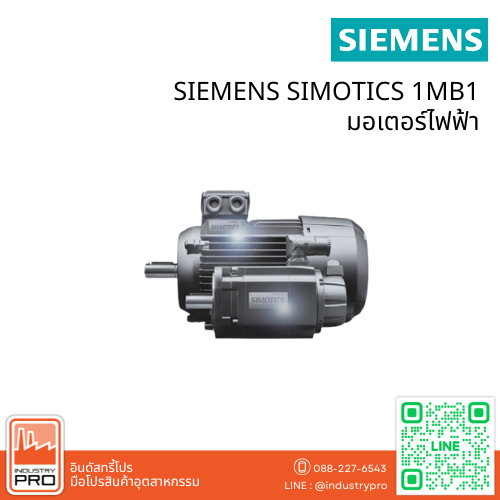

SIEMENS SIMOTICS 1MB1 มอเตอร์ไฟฟ้า
คุณสมบัติเด่นของมอเตอร์ SIMOTICS
- การสั่นสะเทือนต่ำ
ผลิตด้วยกระบวนการควบคุมคุณภาพอย่างเข้มงวด พร้อมติดตั้งลูกปืนคุณภาพสูง จึงช่วยลดเสียงรบกวนและยืดอายุการใช้งาน - รูระบายอากาศตามมาตรฐาน (1LEO)
ออกแบบให้ระบายความร้อนจากภายในได้ดี เหมาะอย่างยิ่งสำหรับพื้นที่ที่มีความชื้นและอุณหภูมิสูง - ลูกปืนรองรับแรงคานสูง
ลูกปืนออกแบบให้รองรับแรงคานได้อย่างมีประสิทธิภาพ เพื่อให้มอเตอร์ทำงานได้อย่างราบรื่นและยาวนาน - มาตรฐานการป้องกัน IP55
ผ่านการทดสอบตามมาตรฐาน IP55 รองรับการใช้งานในสภาพแวดล้อมหลากหลาย พร้อมอายุการใช้งานยาวนาน - คลาสความร้อน F ถึง B
ขดลวดของมอเตอร์รองรับอุณหภูมิได้ถึง 155°C (คลาส F) ขณะที่การเพิ่มอุณหภูมิควบคุมให้อยู่ในระดับ 130°C (คลาส B) ช่วยให้มอเตอร์ทำงานได้ต่อเนื่องแม้มีโหลดสูงหรืออุณหภูมิแวดล้อมสูง - รองรับการใช้งานร่วมกับอินเวอร์เตอร์
มอเตอร์ทุกรุ่นสามารถใช้กับอินเวอร์เตอร์ได้ตามมาตรฐาน รองรับแรงดันไฟฟ้าสูงสุดถึง 460V สำหรับการควบคุมความเร็วรอบ - ระบบป้องกันความร้อนในตัวแบบ 3x PTC
ติดตั้งเทอร์มิสเตอร์ PTC 3 จุดภายในมอเตอร์ (เฉพาะรุ่น 1LEO / 1LA7 และ 1LE1) เพื่อป้องกันความร้อนเกินขณะใช้งาน - ออกแบบตามมาตรฐาน IEC
รูปลักษณ์และโครงสร้างของมอเตอร์ทุกตัวเป็นไปตามมาตรฐาน IEC เพื่อให้สามารถใช้งานร่วมกันได้ง่าย - สะดวกต่อการดัดแปลง
ตัวมอเตอร์มาพร้อมฝาครอบพัดลมโลหะ และเพลาท้ายที่มีรูตรงกลาง ทำให้สะดวกต่อการติดตั้งอุปกรณ์เสริมเพิ่มเติม
SPECIFICATIONS
| P rated, 50 Hz |
P rated, 60 Hz |
Frame size |
Operating values at rated output | Aluminum series 1 MB1 – IE3 version in accordance with IEC 60034-30Article No. |
ᵐIM B3 J | Tor- que class |
|||||||||||
| n rated, 50 Hz |
T rated, 60 Hz |
IE Class |
|||||||||||||||
| kW | kW | FS | rpm | Nm | ∆ NEW | kg | kgm² | CL | |||||||||
| • Cooling: self-ventilated (IC 411) • Efficiency: NEMA Premium Efficiency IE3 • Insulation: thermal class 155 (temperature class F), IP55 degree of protection, utilization in accordance with thermal class 130 (temperature class B) |
|||||||||||||||||
| 2-pole: 3000 rpm at 50 Hz, 3600 rpm at 60 Hz ¹⁾ | |||||||||||||||||
| 0.75 | 0.86 | 80 M | 2850 | 2.5 | IE3 | ∆ 1MB10 | ⃣ | 3 -0DA2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 11 | 0.0011 | 16 |
| 1.1 | 1.27 | 80 M | 2885 | 3.6 | IE3 | ∆ 1MB10 | ⃣ | 3 -0DA3 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 12 | 0.0013 | 16 |
| 1.5 | 1.27 | 90 S | 2910 | 4.9 | IE3 | ∆ 1MB10 | ⃣ | 3 -0EA0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 15 | 0.0021 | 16 |
| 2.2 | 2.55 | 90 L | 2910 | 7.2 | IE3 | ∆ 1MB10 | ⃣ | 3 -0EA4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 19 | 0.0031 | 16 |
| 3 | 3.45 | 100 L | 2920 | 9.8 | IE3 | 1MB10 | ⃣ | 3-1BA4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 26 | 0.0054 | 16 |
| 4 | 4.55 | 112 M | 2955 | 13.0 | IE3 | 1MB10 | ⃣ | 3-1BA2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 34 | 0.012 | 16 |
| 5.5 | 6.3 | 132 S | 2950 | 18.0 | IE3 | 1MB10 | ⃣ | 3-1CA0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 43 | 0.024 | 16 |
| 7.5 | 8.6 | 132 S | 2950 | 24.0 | IE3 | 1MB10 | ⃣ | 3-1CA1 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 57 | 0.031 | 16 |
| 11 | 12.6 | 160 M | 2955 | 36.0 | IE3 | 1MB10 | ⃣ | 3-1DA2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 75 | 0.053 | 16 |
| 15 | 17.3 | 160 M | 2960 | 49.0 | IE3 | 1MB10 | ⃣ | 3-1DA3 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 84 | 0.061 | 16 |
| 18.5 | 21.3 | 160 L | 2955 | 60.0 | IE3 | 1MB10 | ⃣ | 3-1DA4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 94 | 0.068 | 16 |
| 4-pole: 1500 rpm at 50 Hz, 1800 rpm at 60 Hz ¹⁾ | |||||||||||||||||
| 0.55 | 0.63 | 80 M | 1440 | 3.6 | – | ∆ 1MB10 | ⃣ | 3 -0DB2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 11 | 0.0021 | 16 |
| 0.75 | 0.86 | 80 M | 1450 | 4.9 | IE3 | ∆ 1MB10 | ⃣ | 3 -0DB3 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 14 | 0.0029 | 16 |
| 1.1 | 1.27 | 90 S | 1440 | 7.3 | IE3 | ∆ 1MB10 | ⃣ | 3 -0EB0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 16 | 0.0036 | 16 |
| 1.5 | 1.75 | 90 L | 1445 | 9.9 | IE3 | ∆ 1MB10 | ⃣ | 3 -0EB4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 19 | 0.0049 | 16 |
| 2.2 | 2.55 | 100 L | 1465 | 14.0 | IE3 | 1MB10 | ⃣ | 3-1AB4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 30 | 0.0014 | 16 |
| 3 | 3.45 | 100 L | 1460 | 20.0 | IE3 | 1MB10 | ⃣ | 3-1AB5 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 30 | 0.014 | 16 |
| 4 | 4.55 | 112 M | 1460 | 26.0 | IE3 | 1MB10 | ⃣ | 3-1BB2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 34 | 0.017 | 16 |
| 5.5 | 6.3 | 132 S | 1475 | 36.0 | IE3 | 1MB10 | ⃣ | 3-1CB0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 64 | 0.046 | 16 |
| 7.5 | 8.6 | 132 M | 1465 | 49.0 | IE3 | 1MB10 | ⃣ | 3-1CB2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 64 | 0.046 | 16 |
| 11 | 12.6 | 160 M | 1475 | 71.0 | IE3 | 1MB10 | ⃣ | 3-1DB1 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 83 | 0.083 | 16 |
| 15 | 17.3 | 160 L | 1475 | 97.0 | IE3 | 1MB10 | ⃣ | 3-1DA4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 100 | 0.099 | 16 |
| 6-pole: 1000 rpm at 50 Hz, 1200 rpm at 60 Hz ¹⁾ | |||||||||||||||||
| 0.37 | 0.43 | 80 M | 940 | 3.8 | – | ∆ 1MB10 | ⃣ | 3 -0DC2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 12 | 0.0025 | 13 |
| 0.55 | 0.63 | 80 M | 935 | 5.6 | – | ∆ 1MB10 | ⃣ | 3 -0DC3 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 14 | 0.0031 | 13 |
| 0.75 | 0.86 | 90 S | 945 | 7.6 | IE3 | ∆ 1MB10 | ⃣ | 3 -0EC0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 16 | 0.0040 | 13 |
| 1.1 | 1.3 | 100 L | 940 | 11.0 | IE3 | ∆ 1MB10 | ⃣ | 3 -0EC4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 19 | 0.0048 | 13 |
| 1.5 | 1.75 | 112 M | 970 | 15.0 | IE3 | 1MB10 | ⃣ | 3-1AC4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 30 | 0.0014 | 13 |
| 2.2 | 2.55 | 132 S | 970 | 22.0 | IE3 | 1MB10 | ⃣ | 3-1BC2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 29 | 0.0014 | 13 |
| 3 | 3.45 | 132 M | 970 | 29.4 | IE3 | 1MB10 | ⃣ | 3-1CC0 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 52 | 0.037 | 13 |
| 4 | 4.55 | 132 M | 970 | 39.3 | IE3 | 1MB10 | ⃣ | 3-1CC2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 52 | 0.037 | 13 |
| 5.5 | 6.3 | 160 M | 970 | 54.0 | IE3 | 1MB10 | ⃣ | 3-1CC3 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 52 | 0.037 | 13 |
| 7.5 | 8.6 | 160 M | 980 | 73.0 | IE3 | 1MB10 | ⃣ | 3-1DC2 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 93 | 0.098 | 13 |
| 11 | 12.6 | 160 L | 975 | 108.0 | IE3 | 1MB10 | ⃣ | 3-1DA4 | ⃣ | – | ⃣ | ⃣ | ⃣ | ⃣ | 115 | 0.12 | 13 |
