ปั๊มจุ่มสเตนเลส ShinMaywa S3A, S3N, S3V Series
ShinMaywa S3A, S3N และ S3V Series เป็นปั๊มจุ่มสเตนเลสที่ออกแบบสำหรับงานระบายน้ำเสีย น้ำทิ้ง และของเหลวที่มีฤทธิ์กัดกร่อน โดยชิ้นส่วนที่สัมผัสกับของเหลวผลิตจากสเตนเลส เพื่อเพิ่มความทนทานต่อสภาพแวดล้อมที่ปั๊มเหล็กหล่อทั่วไปอาจไม่เหมาะสม
กลุ่ม S3 Series มีใบพัดให้เลือก 3 รูปแบบ เพื่อให้เหมาะกับลักษณะของของเหลวและสิ่งปนเปื้อนที่แตกต่างกัน ได้แก่ S3A แบบ Multi-vane Semi-open, S3N แบบ Channel และ S3V แบบ Vortex
จุดเด่นของ ShinMaywa S3 Series
- ปั๊มจุ่มที่ใช้สเตนเลสในชิ้นส่วนสัมผัสของเหลว
- เหมาะสำหรับของเหลวที่มีฤทธิ์กัดกร่อนตามความเข้ากันได้ของวัสดุ
- มีใบพัดให้เลือก 3 รูปแบบตามลักษณะงาน
- ขนาดทางออกประมาณ 40–100 มม.
- กำลังมอเตอร์ประมาณ 0.25–7.5 kW
- เหมาะกับระบบน้ำเสียในโรงงานอาหาร โรงพยาบาล และห้องปฏิบัติการ
- สามารถเลือก Automatic Operation และ Automatic Alternating Operation ได้ในบางรุ่น
ความแตกต่างระหว่าง S3A, S3N และ S3V
S3A Series ใช้ใบพัดแบบ Multi-vane Semi-open เหมาะกับงานที่ต้องการประสิทธิภาพการสูบและรองรับน้ำเสียที่มีสิ่งปนเปื้อนตามขนาดที่ผู้ผลิตกำหนด
S3N Series ใช้ใบพัดแบบ Channel หรือ Non-Clog Type เหมาะกับงานน้ำเสียที่ต้องการทางไหลกว้างและลดโอกาสการอุดตันจากของแข็งหรือสิ่งปนเปื้อน
S3V Series ใช้ใบพัดแบบ Vortex ซึ่งลดการสัมผัสโดยตรงระหว่างสิ่งปนเปื้อนกับใบพัด เหมาะกับน้ำเสียที่มีของแข็งหรือวัสดุปะปนมากขึ้น
ช่วงรุ่นและกำลังมอเตอร์
- Discharge Size: ประมาณ 40–100 mm
- Rated Output: ประมาณ 0.25–7.5 kW
- S3A: Multi-vane Semi-open Impeller
- S3N: Channel Impeller
- S3V: Vortex Impeller
ShinMaywa S3 Series เหมาะกับงานอะไร
ผู้ผลิตระบุการใช้งานของกลุ่ม S3A, S3N และ S3V สำหรับงานที่ต้องการวัสดุสเตนเลสและความทนต่อการกัดกร่อน เช่น
- ระบบระบายน้ำเสียในโรงงานอาหาร
- โรงพยาบาลและห้องปฏิบัติการ
- ระบบบำบัดน้ำเสีย
- ระบบบำบัดน้ำของโรงงานอุตสาหกรรม
- ระบบระบายน้ำฝนและน้ำทิ้ง
- งานที่มีของเหลวซึ่งอาจกัดกร่อนวัสดุเหล็กหล่อทั่วไป
การเลือก S3A, S3N หรือ S3V
การเลือกรุ่นควรพิจารณาจาก ชนิดของของเหลว, ความกัดกร่อน, Flow Rate, Total Head, ขนาดของแข็ง, รูปแบบใบพัด และกำลังมอเตอร์ โดยไม่ควรเลือกจากกำลังมอเตอร์เพียงอย่างเดียว
หากต้องการประสิทธิภาพการสูบและสิ่งปนเปื้อนไม่มาก สามารถพิจารณา S3A ได้ ส่วนงานที่ต้องการทางไหลแบบ Non-Clog สามารถพิจารณา S3N และงานที่มีสิ่งปนเปื้อนมากหรืออยากลดการสัมผัสกับใบพัดสามารถพิจารณา S3V โดยต้องตรวจสอบ Performance Curve และ Chemical Compatibility กับของเหลวจริงก่อนเลือกใช้งาน
SPECIFICATIONS
ShinMaywa S3N Series – Performance Data
| Discharge mm |
Pump model |
Installation kit No. | Rated output kW |
Phase | Flow – Total head m³/min-m |
No. of poles |
Pump weight kg | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Guide rail installation |
Free standing |
50Hz | 60Hz | S3N | S3N-D S3N-W |
|||||
| 40 | S3N40T | S3P40 | S3F40 | 0.25 | 3 | 0.1 – 5.1 | 0.1 – 5.0 | 2 | 17.5 | 18.5 |
| 50(65) | S3N50T | S3P50 | S3F50 | 0.4 | 3 | 0.15 – 5.6 | 0.15 – 5.6 | 2 | 23 | 24 |
| S3N50 | 0.75 | 0.2 – 7.6 | 0.2 – 7.0 | 24 | 25 | |||||
| 65(80) | S3N65 | S3P65 | S3F65 | 1.5 | 3 | 0.4 – 9.9 | 0.4 – 9.2 | 2 | 39 | 41 |
| 80 (65) (100) |
S3N80 | S3P80B | S3F80 | 2.2 | 3 | 0.8 – 7.4 | 0.8 – 7.6 | 4 | 63 | – |
| 3.7 | [1] 1.0 – 10.8 [3] 0.8 – 13.4 |
1.0 – 10.8 | 76 | – | ||||||
| 100 (80) |
S3N100 | S3P8100B | S3F100 | 5.5 | 3 | [1] 1.2 – 11.5 [3] 0.9 – 16.5 |
[2] 1.2 – 12.2 [4] 0.9 – 16.5 |
4 | 103 | – |
| 7.5 | [1] 1.4 – 14.0 [3] 1.0 – 20.0 |
[2] 1.4 – 15.4 [4] 1.0 – 21.0 |
117 | – | ||||||
* A pump with a discharge size within parentheses ( ) is also available.
[ ] Impeller No.

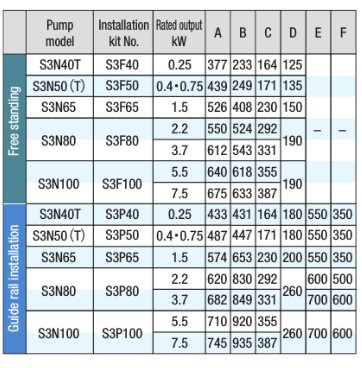

External Dimensions
| Type | Pump model | Installation kit No. |
Rated output (kW) |
A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|---|
| Free standing | S3N40T | S3F40 | 0.25 | 377 | 233 | 164 | 125 | ||
| S3N50 (T) | S3F50 | 0.4 – 0.75 | 439 | 249 | 171 | 135 | |||
| S3N65 | S3F65 | 1.5 | 526 | 408 | 230 | 150 | |||
| S3N80 | S3F80 | 2.2 | 550 | 524 | 292 | 190 | – | – | |
| 3.7 | 612 | 543 | 331 | ||||||
| S3N100 | S3F100 | 5.5 | 640 | 618 | 355 | 190 | |||
| 7.5 | 675 | 633 | 387 | 190 | |||||
| Guide rail installation | S3N40T | S3P40 | 0.25 | 433 | 431 | 164 | 180 | 550 | 350 |
| S3N50 (T) | S3P50 | 0.4 – 0.75 | 487 | 447 | 171 | 180 | 550 | 350 | |
| S3N65 | S3P65 | 1.5 | 574 | 653 | 230 | 200 | 550 | 350 | |
| S3N80 | S3P80 | 2.2 | 620 | 830 | 292 | 260 | 600 | 500 | |
| 3.7 | 682 | 849 | 331 | 700 | 600 | ||||
| S3N100 | S3P100 | 5.5 | 710 | 920 | 355 | 260 | 700 | 600 | |
| 7.5 | 745 | 935 | 387 | 260 | 700 | 600 |

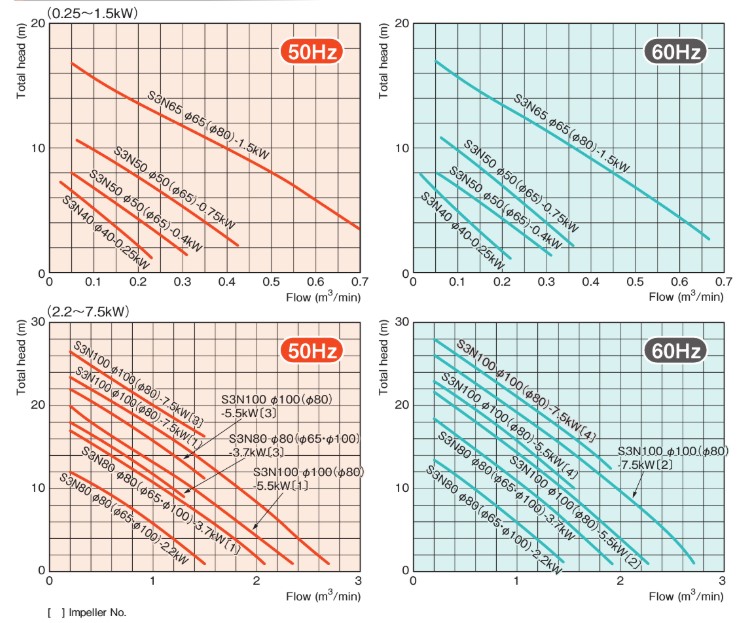

Performance Curves
