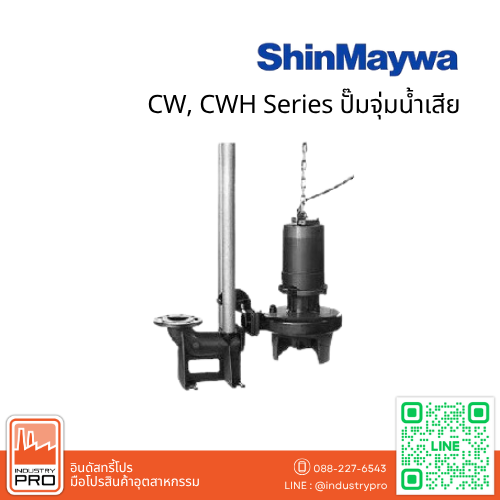

ปั๊มจุ่มน้ำเสีย ShinMaywa CW, CWH Series แบบ Screw Type
ShinMaywa CW, CWH Series เป็นปั๊มจุ่มน้ำเสียแบบ Screw Type ที่ออกแบบมาสำหรับงานสูบน้ำเสีย ตะกอน และของเหลวที่มีความหนืดสูง โดยใช้ใบพัดแบบ Screw Impeller ซึ่งอาศัยแรงจากการหมุนของใบพัดในการดึงและลำเลียงของเหลวเข้าสู่ตัวปั๊ม ช่วยให้สามารถจัดการของเหลวที่มีสิ่งปนเปื้อนหรือมีแนวโน้มอุดตันได้ดี
ShinMaywa ระบุว่ารูปแบบ Screw Type มีความสามารถในการผ่านของแข็งและสิ่งปนเปื้อนสูง และยังเหมาะกับการลำเลียงตะกอนที่มีความหนืด เนื่องจากแรงจาก Screw Action บริเวณทางเข้าของใบพัดช่วยดึง Sludge และของเหลวหนืดเข้าสู่ทางไหลของปั๊ม
จุดเด่นของ ShinMaywa CW, CWH
- ปั๊มจุ่มน้ำเสียแบบ Screw Type
- ใช้ใบพัดแบบ Screw Impeller
- เหมาะสำหรับของเหลวที่มีความหนืดสูงและ Sludge
- รองรับน้ำเสียที่มีเส้นใยหรือสิ่งปนเปื้อน
- ช่วยลดปัญหาการอุดตันจากวัสดุที่พันหรือจับตัวเป็นก้อน
- ขนาดทางออกประมาณ 65–150 มม.
- กำลังมอเตอร์ประมาณ 1.5–22 kW
- เหมาะสำหรับระบบบำบัดน้ำเสียและงานอุตสาหกรรม
Screw Impeller ช่วยสูบตะกอนและของเหลวหนืดได้อย่างไร
หัวใจสำคัญของ ShinMaywa CW, CWH Series คือใบพัดแบบ Screw ซึ่งสร้างแรงดึงบริเวณทางเข้าสำหรับพาของเหลวเข้าสู่ตัวปั๊มอย่างต่อเนื่อง ทำให้เหมาะกับของเหลวที่มีความหนืดและตะกอนที่อาจไหลเข้าสู่ปั๊มแบบทั่วไปได้ยาก
ShinMaywa ระบุว่าคุณสมบัติ Screw Action ช่วยในการลำเลียงตะกอนที่มีความหนืดสูง รวมถึงของเสียที่มีเส้นใยหรือวัสดุที่อาจอุดตันทางไหลของปั๊ม จึงเหมาะกับงาน Wastewater และ Sludge Transfer โดยเฉพาะ
ช่วงรุ่นของ ShinMaywa CW, CWH
กลุ่ม CW และ CWH ครอบคลุมหลายขนาด เพื่อให้เลือกให้เหมาะกับ Flow Rate และ Total Head ของแต่ละระบบ เช่น
- CW65: ขนาดทางออก 65 / 80 มม., กำลังประมาณ 1.5 kW
- CW80: ขนาดทางออก 65 / 80 / 100 มม., กำลังประมาณ 1.5–3.7 kW
- CW100: ขนาดทางออก 80 / 100 มม., กำลังประมาณ 5.5–7.5 kW
- CWH100: ขนาดทางออก 100 มม., กำลังประมาณ 11–22 kW
- CW150: ขนาดทางออก 150 มม., กำลังประมาณ 5.5–22 kW
ShinMaywa CW, CWH เหมาะกับงานอะไร
ปั๊มรุ่นนี้เหมาะกับงานที่ต้องสูบน้ำเสีย ตะกอน หรือของเหลวที่มีความหนืดและสิ่งปนเปื้อน เช่น
- ระบบบำบัดน้ำเสีย
- Wastewater Treatment Plant
- งานสูบ Sludge
- ระบบส่งต่อน้ำเสีย
- ระบบบำบัดสิ่งปฏิกูล
- ระบบน้ำเสียในอาคารและโครงการที่พักอาศัย
- โรงงานอุตสาหกรรม
- ระบบบำบัดน้ำของโรงงาน
- งานสูบตะกอนในโรงผลิตน้ำประปา
การใช้งานตามที่ผู้ผลิตระบุ
ShinMaywa ระบุการใช้งานของ CW และ CWH สำหรับงานขนถ่ายและระบายสิ่งสกปรกหรือตะกอนในระบบบำบัดน้ำเสีย ระบบบำบัดสิ่งปฏิกูล ระบบส่งต่อน้ำเสีย โรงผลิตน้ำประปา รวมถึงระบบบำบัดน้ำเสียของโรงงาน
การเลือก ShinMaywa CW หรือ CWH
ควรเลือกจาก Flow Rate, Total Head, ความหนืดของของเหลว, ปริมาณตะกอน, ขนาดทางออก, กำลังมอเตอร์ และลักษณะของสิ่งปนเปื้อน โดยเฉพาะงาน Sludge หรือของเหลวหนืด ควรพิจารณาความสามารถในการผ่านของแข็งและ Performance Curve ของรุ่นย่อยร่วมด้วย
หากระบบมีปัญหาจากน้ำเสียที่มีตะกอนหนืด เส้นใย หรือวัสดุที่มีแนวโน้มอุดตัน ปั๊ม Screw Type อย่าง CW และ CWH จะเป็นหนึ่งในตัวเลือกที่เหมาะสมตามลักษณะการใช้งานที่ ShinMaywa ออกแบบไว้
SPECIFICATIONS
ShinMaywa CVM Series – Performance Data
| Discharge (mm) |
Pump model | Installation kit No. | Rated output (kW) |
Phase | Flow – Total head (m³/min-m) |
No. of poles |
Solid passage dia. (Soft solid) (mm) |
Pump weight (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Guide rail installation |
Free standing |
50Hz | 60Hz | 50Hz | 60Hz | ||||||
| 50 | CVM50 | P50 | F50 | 0.4 | 3 | 0.18 – 3.55 | 0.17 – 3.3 | 4 | 50 | 50 | 25 |
| 0.75 | 0.23 – 4.1 | 0.22 – 5.7 | 26 | ||||||||
| 65 | CVM65 | P65 (P65G) |
F65 | 1.5 | 3 | [1] 0.21 – 6.9 [3] 0.37 – 5.8 |
[2] 0.20 – 7.5 [4] 0.33 – 6.1 |
4 | 65 | 65 | 43 |
| 2.2 | [1] 0.28 – 8.8 [3] 0.38 – 7.9 |
[2] 0.20 – 10.0 [4] 0.34 – 8.4 |
55 | ||||||||
| 3.7 | [1] 0.52 – 11.4 | [2] 0.64 – 10.6 | 69 | ||||||||
| 80 | CVM80 | P80B (P80G) |
F80 | 1.5 | 3 | [5] 0.2 – 6.5 [7] 0.42 – 4.7 |
[6] 0.16 – 6.9 [8] 0.40 – 4.9 |
4 | 80 | 80 | 46 |
| 2.2 | [5] 0.26 – 7.2 [7] 0.45 – 5.9 |
[4] 0.25 – 7.5 [6] 0.38 – 5.8 |
58 | ||||||||
| 3.7 | [1] 0.42 – 11.0 [3] 0.66 – 9.2 |
[2] 0.46 – 11.2 [4] 0.57 – 10.0 |
72 | ||||||||
| 5.5 / 7.5 | [1] 0.56 – 12.4 [3] 0.84 – 11.0 [1] 0.47 – 16.4 [3] 0.94 – 14.0 |
[2] 0.55 – 13.0 [4] 0.86 – 10.8 [2] 0.80 – 16.0 [4] 1.00 – 14.4 |
93 106 |
||||||||
| 100 | CVM100 | P100C (P100CG) |
F100B | 3.7 | 3 | [5] 0.40 – 9.3 [7] 0.78 – 6.7 |
[6] 0.30 – 9.5 [8] 0.72 – 6.2 |
4 | 100 | 100 | 73 |
| 5.5 | [5] 0.62 – 10.8 [7] 1.02 – 8.9 |
[6] 0.44 – 12.0 [8] 0.86 – 9.4 |
97 | ||||||||
| 7.5 | [5] 0.52 – 14.6 [7] 0.96 – 12.0 |
[6] 0.80 – 13.2 [8] 1.05 – 11.8 |
111 | ||||||||
| 150 | CVM150 | P150 | F150 | 5.5 | 3 | [7] 0.51 – 7.6 [9] 0.80 – 6.5 |
[8] 0.55 – 7.3 [10] 0.64 – 6.2 |
4 | 125 | 125 | 107 |
| 7.5 | [9] 0.92 – 9.4 [11] 1.32 – 7.6 |
[8] 0.78 – 9.7 [10] 1.04 – 8.1 |
123 | ||||||||
* The starting method is direct-on-line.
Note: Please inform us of the pump model and installation kit number.
( ) in the installation kit number indicates the special installation kit number for the short type.
[ ] indicates the impeller number.

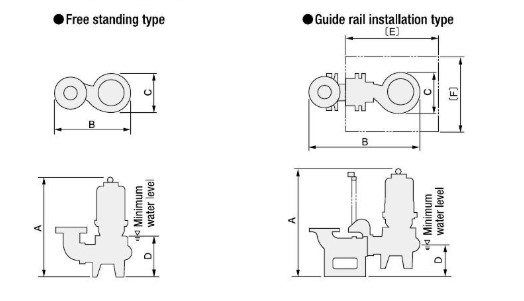

ShinMaywa CVM Series – External Dimensions
Free Standing Type
| Pump model | Installation kit No. |
Rated output (kW) |
A | B | C | D |
|---|---|---|---|---|---|---|
| CVM50 | F50 | 0.4 – 0.75 | 486 | 277 | 188 | 170 |
| CVM65 | F65 | 1.5 | 572 | 392 | 219 | 230 |
| 2.2 | 595 | 442 | 238 | |||
| 3.7 | 657 | 451 | 257 | |||
| CVM80 | F80 | 1.5 | 616 | 452 | 230 | 260 |
| 2.2 | 630 | 462 | 249 | 265 | ||
| 3.7 | 692 | 471 | 267 | |||
| 5.5 | 722 | 523 | 292 | 265 | ||
| 7.5 | 757 | 534 | 313 | |||
| CVM100 | F100B | 3.7 | 740 | 515 | 280 | 315 |
| 5.5 | 778 | 549 | 310 | 325 | ||
| 7.5 | 806 | 571 | 332 | 315 | ||
| CVM150 | F150 | 5.5 | 828 | 649 | 304 | 375 |
| 7.5 | 856 | 663 | 331 | 365 |
Guide Rail Installation Type
| Pump model | Installation kit No. |
Rated output (kW) |
A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| CVM50 | P50 | 0.4 – 0.75 | 506 | 475 | 188 | 195 | 550 | 350 |
| CVM65 | P65 | 1.5 | 601 | 637 | 219 | 245 | 550 | 350 |
| 2.2 | 625 | 687 | 238 | 260 | ||||
| 3.7 | 687 | 696 | 257 | |||||
| P65G | 1.5 | 601 | 577 | 219 | 245 | |||
| 2.2 | 625 | 627 | 238 | 260 | ||||
| 3.7 | 687 | 636 | 257 | |||||
| CVM80 | P80B | 1.5 | 659 | 758 | 230 | 300 | 550 | 350 |
| 2.2 | 673 | 769 | 249 | 300 | ||||
| 3.7 | 735 | 777 | 267 | 310 | 600 | 500 | ||
| 5.5 | 765 | 830 | 292 | 310 | 700 | 600 | ||
| 7.5 | 800 | 841 | 313 | 310 | ||||
| P80G | 1.5 | 659 | 698 | 230 | 300 | 550 | 350 | |
| 2.2 | 673 | 709 | 249 | 300 | ||||
| 3.7 | 735 | 717 | 267 | 310 | 600 | 500 | ||
| 5.5 | 765 | 770 | 292 | 310 | 700 | 600 | ||
| 7.5 | 800 | 781 | 313 | 310 | ||||
| CVM100 | P100C | 3.7 | 803 | 817 | 280 | 375 | 600 | 500 |
| 5.5 | 841 | 851 | 310 | 385 | 700 | 600 | ||
| 7.5 | 869 | 873 | 332 | 380 | ||||
| P100CG | 3.7 | 803 | 757 | 280 | 375 | 600 | 500 | |
| 5.5 | 841 | 791 | 310 | 385 | 700 | 600 | ||
| 7.5 | 869 | 813 | 332 | 380 | ||||
| CVM150 | P150 | 5.5 | 854 | 907 | 304 | 400 | 700 | 600 |
| 7.5 | 881 | 921 | 331 | 390 |
