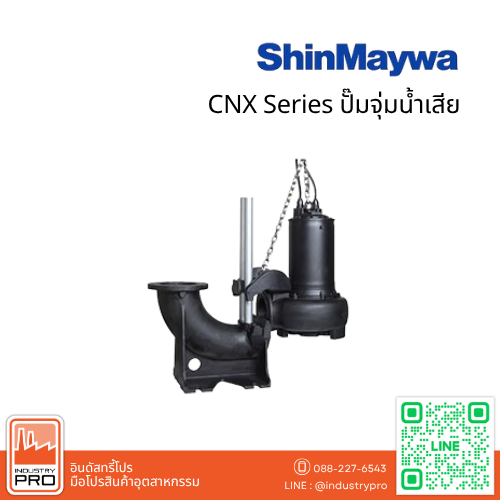

ปั๊มจุ่มน้ำเสีย ShinMaywa CNX Series แบบ Natural Cooling
ShinMaywa CNX Series เป็นปั๊มจุ่มน้ำเสียแบบ Non-Clog ประสิทธิภาพสูงสำหรับงานที่ต้องการทั้งอัตราการไหลสูง การผ่านของแข็ง และความยืดหยุ่นในการเลือกช่วง Head โดยรุ่น Natural Cooling ใช้การระบายความร้อนของมอเตอร์ผ่านพื้นผิว Motor Casing ที่ออกแบบให้มีครีบเพื่อเพิ่มพื้นที่แลกเปลี่ยนความร้อนกับอากาศ
ShinMaywa พัฒนาใบพัดสำหรับแต่ละกำลังมอเตอร์ให้เลือก 3 รูปแบบ ได้แก่ High Head, Medium Head และ Low Head ช่วยให้เลือก Performance ให้ใกล้กับ Duty Point ของระบบได้มากขึ้น และยังรองรับ Solid Passage ขนาด 3 นิ้ว ในทุกขนาดของกลุ่มผลิตภัณฑ์
จุดเด่นของ ShinMaywa CNX Natural Cooling
- ปั๊มจุ่มน้ำเสียแบบ Non-Clog สำหรับงานขนาดกลางถึงขนาดใหญ่
- ใช้ใบพัดแบบ Closed Impeller
- มีตัวเลือก High, Medium และ Low Head ในแต่ละกำลังมอเตอร์
- รองรับ Solid Passage ขนาด 3 นิ้ว
- ขนาดทางออกประมาณ 150–300 มม.
- กำลังมอเตอร์ประมาณ 5.5–37 kW
- ใช้ระบบ Natural Cooling ผ่าน Motor Casing
- Motor Casing มีครีบเพื่อเพิ่มพื้นที่แลกเปลี่ยนความร้อนกับอากาศ
- โครงสร้างเรียบง่าย ช่วยให้บำรุงรักษาได้สะดวก
- เหมาะกับ Pump Station ระบบน้ำเสีย และระบบระบายน้ำขนาดใหญ่
Natural Cooling ทำงานอย่างไร
จุดเด่นของ CNX Natural Cooling คือการออกแบบ Motor Casing พร้อมครีบระบายความร้อน เพื่อเพิ่มพื้นที่ผิวที่สัมผัสกับอากาศ ทำให้สามารถถ่ายเทความร้อนจากมอเตอร์ออกสู่สภาพแวดล้อมได้อย่างมีประสิทธิภาพมากขึ้น
แนวทางนี้ช่วยให้ระบบระบายความร้อนมีโครงสร้างไม่ซับซ้อน และลดจำนวนชิ้นส่วนของระบบ Cooling เมื่อเทียบกับระบบที่ต้องมีวงจรหรืออุปกรณ์แลกเปลี่ยนความร้อนเพิ่มเติม จึงช่วยให้การตรวจสอบและบำรุงรักษาทำได้ง่ายขึ้น
ใบพัด High, Medium และ Low Head
ShinMaywa ออกแบบใบพัดไว้ 3 รูปแบบต่อกำลังมอเตอร์ ได้แก่ High Head, Medium Head และ Low Head เพื่อให้สามารถเลือกช่วงการทำงานได้กว้างขึ้นตาม Flow Rate และ Total Head ที่ระบบต้องการ
การมีใบพัดหลายรูปแบบช่วยให้สามารถเลือกรุ่นให้ใกล้กับ Duty Point ได้มากขึ้น และช่วยหลีกเลี่ยงการเลือกปั๊มที่ใหญ่เกินความจำเป็น
รองรับ Solid Passage ขนาด 3 นิ้ว
CNX Series ถูกออกแบบให้รองรับ Solid Passage ขนาดประมาณ 3 นิ้ว ในทุกขนาดของกลุ่มผลิตภัณฑ์ ช่วยเพิ่มความสามารถในการผ่านของแข็งและสิ่งปนเปื้อนในระบบน้ำเสีย
คุณสมบัตินี้ช่วยลดความเสี่ยงจากการอุดตันในงานที่มีเศษวัสดุหรือของแข็งปะปน และเหมาะกับระบบที่ต้องการความต่อเนื่องในการเดินเครื่อง
ช่วงขนาดและกำลังมอเตอร์
- Discharge Size: 150–300 mm
- Rated Output: 5.5–37 kW
- Impeller Type: Closed
- Solid Passage: 3 inch
- Cooling System: Natural Cooling
ShinMaywa CNX Natural Cooling เหมาะกับงานอะไร
ปั๊มจุ่มน้ำเสีย ShinMaywa CNX เหมาะกับระบบที่ต้องการอัตราการไหลสูงและมีของแข็งปะปน เช่น
- ระบบบำบัดน้ำเสีย
- Wastewater Treatment Plant
- Pump Station
- ระบบส่งต่อน้ำเสีย
- ระบบระบายน้ำฝน
- งานป้องกันน้ำท่วมและน้ำท่วมขัง
- ระบบระบายน้ำในโรงงาน
- ระบบสูบน้ำเพื่อการเกษตรและชลประทาน
- งานสูบน้ำสำหรับระบบสาธารณูปโภค
SPECIFICATION
ShinMaywa CNX Series – Natural Cooling Type
| Bore (mm) |
Model | Output (kW) |
Phase | Capacity–Total Head (m³/min–m) |
No. of Poles P |
Weight (Bare Pump) kg |

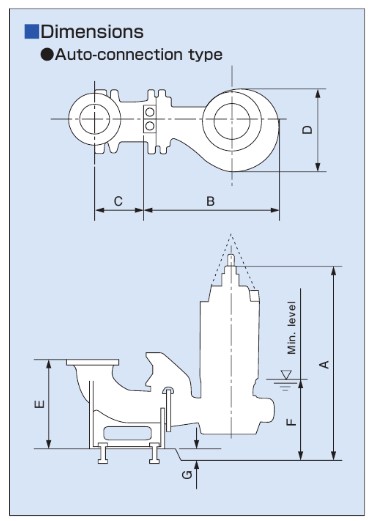

External Dimensions (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | A | B | C | D | E | F | G | ||||||
| 150 | CNX150-P | 11 | 3-Ph | [1H] 3.4 – 12.6 | [2H] 2.9 – 14.1 | 4 | 330 | 996 | 823 | 190 | 514 | 450 | 345 | – |
| 15 | [1M] 3.2 – 12.1 | – | 365 | 1,032 | ||||||||||
| [1H] 3.5 – 16.6 | [2H] 3.5 – 16.4 | |||||||||||||
| 18.5 | [1M] 3.7 – 14.5 | [2M] 2.8 – 18.7 | 395 | 1,100 | 1,024 | 220 | 578 | 550 | ||||||
| 22 | [1H] 4.3 – 20.8 | [2H] 4.1 – 20.9 | 405 | 1,133 | ||||||||||
| 30 / 37 | [1H] 4.8 – 24.9 [1H] 5.4 – 27.3 |
[2H] 4.4 – 26.3 [2H] 4.9 – 30.2 |
755 | 1,406 | ||||||||||
| 200 | CNX200-P | 11 | 3-Ph | [1H] 3.4 – 12.6 | [2H] 2.8 – 14.8 | 4 | 400 | 1,066 | 917 | 285 | 521 | 570 | 550 | – |
| [1M] 3.7 – 11.2 | – | 1,086 | 875 | 526 | ||||||||||
| 15 | [1L] 4.3 – 9.4 | [2L] 4.8 – 8.3 | 440 | 1,077 | 917 | 521 | ||||||||
| [1H] 3.5 – 16.6 | [2H] 3.5 – 16.4 | 1,102 | 875 | 526 | ||||||||||
| [1M] 4.4 – 13.2 | [2M] 4.0 – 14.7 | 1,170 | 917 | 521 | ||||||||||
| 18.5 | [1L] 5.5 – 10.6 | [2L] 5.0 – 11.3 | 470 | 1,190 | 944 | 546 | ||||||||
| [1H] 3.8 – 18.5 | [2H] 3.9 – 18.2 | 1,203 | 917 | 521 | ||||||||||
| 22 | [1M] 4.7 – 15.1 | [2M] 4.5 – 15.9 | 480 | 1,223 | 944 | 546 | ||||||||
| [1L] 5.9 – 11.5 | [2L] 6.0 – 10.6 | 1,426 | 1,023 | 578 | ||||||||||
| 30 / 37 | [1H] 4.8 – 24.9 | [2H] 4.4 – 26.3 | 795 | 1,453 | 1,050 | 615 | ||||||||
| [1M] 6.2 – 18.8 | [2M] 5.4 – 21.7 | 1,426 | 1,023 | 578 | ||||||||||
| [1H] 5.4 – 27.3 | [2H] 4.9 – 30.4 | 1,453 | 1,050 | 615 | ||||||||||
| 250 | CNX250-P | 11 | 3-Ph | [1M] 4.4 – 9.6 | [2M] 3.5 – 11.6 | 4 | 395 | 1,104 | 875 | 333 | 544 | 663 | 650 | 75 |
| [1L] 5.6 – 7.3 | [2L] 5.3 – 7.7 | |||||||||||||
| 15 | [1H] 5.0 – 12.0 | [2H] 4.0 – 14.8 | 435 | 1,140 | ||||||||||
| [1M] 6.4 – 9.5 | [2M] 6.3 – 9.3 | 946 | 567 | |||||||||||
| 18.5 | [1M] 5.6 – 13.1 | [2M] 5.7 – 12.7 | 470 | 1,208 | ||||||||||
| 22 | [1L] 7.3 – 9.7 [1M] 6.8 – 13.4 |
[2L] 6.8 – 9.7 [2M] 5.8 – 14.7 |
480 | 1,241 | ||||||||||
| 30 / 37 | [1L] 7.7 – 10.6 | [2L] 7.5 – 10.5 | 795 | 1,444 | 1,023 | 578 | ||||||||
| [1H] 4.8 – 24.9 | [2H] 4.4 – 26.3 | 1,471 | 1,050 | 615 | ||||||||||
| [1M] 6.7 – 21.6 | [2M] 6.2 – 23.3 | 1,471 | 1,050 | 615 | ||||||||||
| 300 | CNX300-P | 11 | 3-Ph | [1L] 6.4 – 6.7 | [2L] 5.7 – 7.3 | 4 | 405 | 1,171 | 928 | 547 | 805 | 750 | 45 | |
| 15 | [1L] 6.6 – 9.0 | [2L] 5.9 – 9.6 | 445 | 1,207 | ||||||||||
| 18.5 | [1L] 8.5 – 8.6 | [2L] 7.8 – 9.1 | 485 | 1,310 | 1,026 | 569 | 80 | |||||||
| 22 | [1L] 8.3 – 10.5 | [2L] 8.4 – 9.9 | 495 | 1,343 | ||||||||||
| 30 | [1L] 10.0 – 11.9 | [2L] 8.8 – 12.8 | 855 | 1,605 | 1,061 | 649 | ||||||||
| 37 | [1M] 7.7 – 19.3 [1L] 11.3 – 12.9 |
[2M] 7.4 – 20.2 [2L] 9.9 – 14.0 |
||||||||||||
* Weight (Bare Pump) excluding a lifting chain.
[ ] = Impeller Code No.
Standard Accessories
- Connection (with bolts and nuts) — 1 set
- Guide holder (with bolts and nuts) — 1 set
- Cable (8 m) — 3 pcs.
- Lifting chain (6 m) — 1 pc.
Special Specifications
| Handling Liquid | Kind of liquid | Wastewater and sewage |
|---|---|---|
| Temperature | 0~40°C (0~32°C for 5.5-7.5kW) | |
| Material | Cable | 2PNCT (VCT for 5.5-7.5kW) |
| Motor shaft | 420 stainless steel | |
| Pump casing | Gray cast iron (FC200) | |
| Impeller | Gray cast iron (FC200) or Ductile cast iron (FCD500) | |
| Electric Motor | Name | Air-filled type Submersible Induction Motor |
| Insulation class | Class E | |
| Enclosure | IP68 | |
| Phase | 3-Ph | |
| Voltage | 200-480V |
Cable Specification
| Output kW |
Type | Section area (mm²) |
Cores | Outer dia. (mm) |
No. of cables |
|---|---|---|---|---|---|
| 11 | 2PNCT | 5.5 | 4 | 17.0 | 1 |
| 5.5 | 3 | 15.5 | |||
| 1.25 | 4 | 11.5 | |||
| 15 | 2PNCT | 8.0 | 4 | 18.5 | 1 |
| 8.0 | 3 | 17.0 | |||
| 1.25 | 4 | 11.5 | |||
| 18.5 | 2PNCT | 14.0 | 4 | 22.0 | 1 |
| 14.0 | 3 | 20.0 | |||
| 1.25 | 4 | 11.5 | |||
| 22 | 2PNCT | 14.0 | 4 | 22.0 | 1 |
| 14.0 | 3 | 20.0 | |||
| 1.25 | 4 | 11.5 | |||
| 30 | 2PNCT | 22.0 | 4 | 29.0 | 1 |
| 22.0 | 3 | 27.0 | |||
| 1.25 | 4 | 11.5 | |||
| 37 | 2PNCT | 22.0 | 4 | 29.0 | 1 |
| 22.0 | 3 | 27.0 | |||
| 1.25 | 4 | 11.5 |
