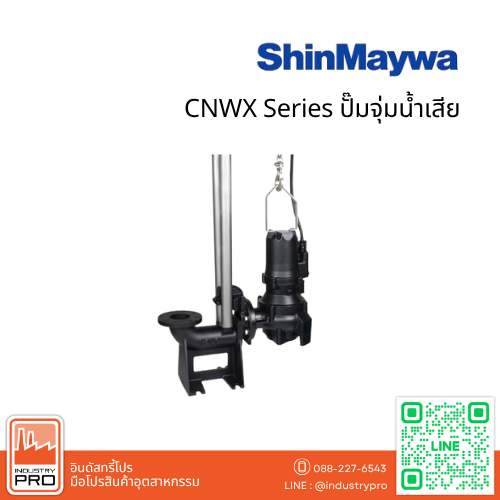

ปั๊มจุ่มน้ำเสีย ShinMaywa CNWX Series แบบ Non-Clog
ShinMaywa CNWX Series เป็นปั๊มจุ่มน้ำเสียแบบ Non-Clog ที่ออกแบบสำหรับงานสูบน้ำเสียในระบบอาคาร โรงงานอุตสาหกรรม และระบบบำบัดน้ำเสีย จุดเด่นคือใบพัดแบบ SCROLL IMPELLER™ ซึ่งใช้ทางไหลแบบ Single-vane Non-Clog ร่วมกับ Helix-formed Passage บริเวณทางเข้า เพื่อเพิ่มความสามารถในการผ่านของแข็งและลดปัญหาการอุดตันจากสิ่งปนเปื้อนในน้ำเสีย
โครงสร้างของใบพัด CNWX ถูกออกแบบให้ทางไหลจากบริเวณทางเข้าต่อเนื่องเข้าสู่ Single-vane Passage อย่างราบรื่น ช่วยลดการติดค้าง การพัน และการอุดตันของวัสดุเส้นใย ซึ่งเป็นปัญหาที่พบได้บ่อยในระบบสูบน้ำเสีย
จุดเด่นของ ShinMaywa CNWX
- ปั๊มจุ่มสำหรับงานน้ำเสียและ Sewage
- ใบพัดแบบ SCROLL IMPELLER™
- Single-vane Non-Clog Impeller
- มี Helix-formed Passage บริเวณทางเข้า
- ช่วยเพิ่มความสามารถในการผ่านของแข็ง
- ช่วยลดการอุดตันและการพันของวัสดุเส้นใย
- เหมาะสำหรับงาน Commercial, Industrial และ Municipal Wastewater
- ตัวปั๊มและใบพัดมาตรฐานใช้ Gray Iron Casting FC250
- มอเตอร์จุ่มแบบ Air-filled Submersible Induction Motor
- ระดับการป้องกันมอเตอร์ IP68
SCROLL IMPELLER™ ช่วยลดการอุดตันได้อย่างไร
หัวใจสำคัญของ ShinMaywa CNWX คือใบพัด SCROLL IMPELLER™ ซึ่งออกแบบให้มีทางไหลทรงเกลียวบริเวณทางเข้า ก่อนเชื่อมต่อเข้าสู่ทางไหลแบบ Single-vane Non-Clog ช่วยให้สิ่งปนเปื้อนและของแข็งสามารถเคลื่อนผ่านตัวปั๊มได้อย่างต่อเนื่องมากขึ้น
แนวคิดนี้ช่วยลดปัญหา Clogging, Plugging และการพันของวัสดุเส้นใยบริเวณใบพัด ซึ่งช่วยลดความถี่ในการหยุดปั๊มเพื่อทำความสะอาดและบำรุงรักษา
รองรับงานน้ำเสียและของแข็งปะปน
CNWX ถูกพัฒนาสำหรับ Wastewater และ Sewage โดยตรง และมีรุ่นที่สามารถรองรับ Solid Passage ได้ใกล้เคียงกับขนาดทางออกของปั๊ม ตามรุ่นและขนาดที่ผู้ผลิตกำหนด
ในกลุ่มผลิตภัณฑ์มาตรฐานของ ShinMaywa มีขนาด Discharge ตั้งแต่ประมาณ 50–100 มม. และกำลังมอเตอร์ตั้งแต่ประมาณ 0.75–7.5 kW จึงสามารถเลือกใช้งานได้ตั้งแต่ระบบน้ำเสียขนาดเล็กไปจนถึงงานอุตสาหกรรมและระบบสาธารณูปโภค
โครงสร้างและวัสดุ
- Kind of liquid: Wastewater and Sewage
- Pump housing: Gray Iron Casting (FC250)
- Impeller: Gray Iron Casting (FC250)
- Motor shaft: 420J2 Stainless Steel
- Motor type: Air-filled Submersible Induction Motor
- Insulation class: Class F
- Enclosure: IP68
- Phase: Three-phase
ShinMaywa CNWX เหมาะกับงานอะไร
ปั๊มจุ่มน้ำเสีย ShinMaywa CNWX เหมาะกับระบบที่ต้องจัดการน้ำเสียซึ่งมีของแข็งหรือวัสดุเส้นใยปะปน และต้องการลดปัญหาการอุดตันของปั๊ม เช่น
- ระบบบำบัดน้ำเสีย
- Wastewater Treatment Plant
- ระบบน้ำเสียในอาคาร
- โรงงานอุตสาหกรรม
- Pump Station
- ระบบน้ำเสียเทศบาล
- ระบบระบายน้ำเสีย
- งานที่มีเศษวัสดุหรือเส้นใยปะปนในน้ำ
Standard Specifications
| Discharge (mm) |
Pump model |
Installation kit No. | Rated output (kW) |
Phase | Flow-Total head (m³/min-m) |
No. of poles |
Pump weight (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| Guide rail installation |
Free standing |
50Hz | 60Hz | 50Hz | 60Hz | |||||
| 50 | CNWX 501 |
P50GWX | F50WX | 0.75 | Three-phase | 0.43-5.6 | 0.43-5.6 | 4 | 50 | 50 |
| 65 | CNWX 651 |
P65WX (P65GWX) |
F65 | 0.75 | Three-phase | 0.5 – 5.1 | 0.5 – 5.1 | 4 | 47 | 47 |
| 1.5 | 0.7 – 7.6 | 0.7 – 7.4 | 63 | 60 | ||||||
| 2.2 | 0.8 – 9.3 | 0.8 – 9.3 | 82 | 83 | ||||||
| 3.7 | 1.0 – 12.6 | 1.0 – 12.5 | 92 | 89 | ||||||
| 80 | CNWX 801 |
P80BWX (P80GWX) |
F80 | 1.5 | Three-phase | 0.85 – 6.4 | 0.85 – 5.8 | 4 | 66 | 63 |
| 2.2 | 0.9 – 8.3 | 0.9 – 8.2 | 86 | 87 | ||||||
| 3.7 | 1.2 – 10.8 | 1.2 – 10.8 | 94 | 92 | ||||||
| 5.5 | 1.45-13.0 | 1.45-13.2 | 127 | 125 | ||||||
| 7.5 | 1.65-15.4 | 1.65-15.9 | 139 | 134 | ||||||
| 100 | CNWX 1001 |
P100C (P100CG) |
F100B | 3.7 | Three-phase | 1.4 – 8.6 | 1.4 – 8.5 | 4 | 102 | 105 |
| 5.5 | 1.7 – 10.8 | 1.7 – 11.7 | 135 | 137 | ||||||
| 7.5 | 2.0 – 12.8 | 2.0 – 13.1 | 147 | 143 | ||||||
Performance Curves

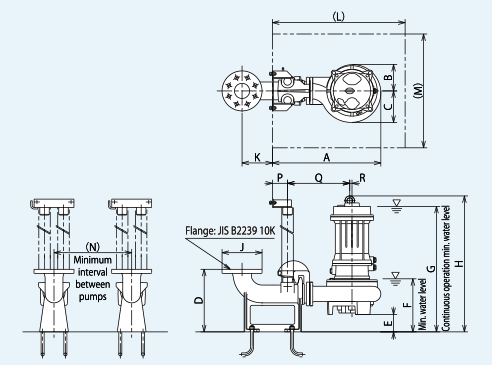

Dimensions
| Frequency (Hz) |
Discharge (mm) |
Pump model | Installation kit No. |
Rated output (kW) |
A | B | C | D | E |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 50 | CNWX501 | P50GWX | 0.75 | 443 | 130 | 130 | 223 | 42 |
| 65 | CNWX651 | P65WX | 0.75 | 455 | 130 | 130 | 223 | 56 | |
| 1.5 | 499 | 154 | 56 | ||||||
| 2.2 | 529 | 139 | 166 | *51 | |||||
| 3.7 | 594 | 156 | 191 | *45 | |||||
| 80 | CNWX801 | P80BWX | 1.5 | 535 | 145 | 148 | 330 | 89 | |
| 2.2 | 363 | 146 | 157 | 84 | |||||
| 3.7 | 605 | 153 | 183 | 80 | |||||
| 5.5 | 645 | 166 | 198 | 74 | |||||
| 7.5 | 687 | 178 | 214 | *64 | |||||
| 100 | CNWX1001 | P100C | 3.7 | 575 | 172 | 172 | 380 | 114 | |
| 5.5 | 634 | 185 | |||||||
| 7.5 | 649 | 202 | 103 | ||||||
| 60 | 50 | CNWX501 | P50GWX | 0.75 | 429 | 130 | 130 | 223 | 45 |
| 65 | CNWX651 | P65WX | 0.75 | 441 | 130 | 130 | 223 | 66 | |
| 1.5 | 481 | 136 | 63 | ||||||
| 2.2 | 511 | 136 | 146 | 56 | |||||
| 3.7 | 529 | 139 | 166 | *51 | |||||
| 80 | CNWX801 | P80BWX | 1.5 | 519 | 145 | 145 | 330 | 89 | |
| 2.2 | 554 | 88 | |||||||
| 3.7 | 563 | 146 | 157 | 84 | |||||
| 5.5 | 624 | 151 | 174 | 79 | |||||
| 7.5 | 635 | 157 | 187 | 74 | |||||
| 100 | CNWX1001 | P100C | 3.7 | 563 | 172 | 172 | 380 | 114 | |
| 5.5 | 615 | ||||||||
| 7.5 | 626 | 176 |
