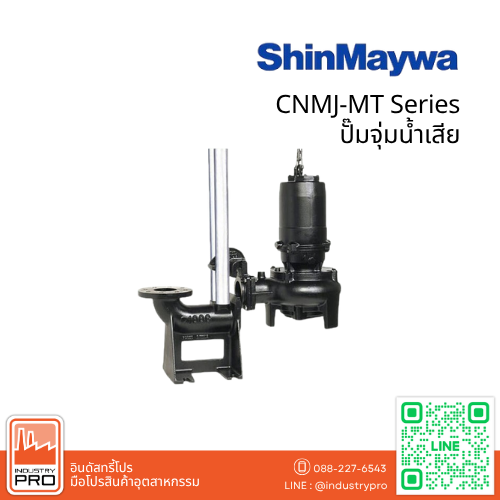

ปั๊มจุ่มน้ำเสีย SHINMAYWA CNMJ-MT Series พร้อม Chopper Mechanism
SHINMAYWA CNMJ-MT Series เป็นปั๊มจุ่มน้ำเสียประเภท Non-Clog Channel Type with Chopper สำหรับงานสูบน้ำเสียและน้ำโสโครกที่มีสิ่งปนเปื้อน โดยได้รับการออกแบบให้มีความสามารถในการผ่านของแข็งสูง พร้อมระบบ Chopper Mechanism ที่ช่วยลดปัญหาสิ่งปนเปื้อนติดค้างบริเวณใบพัด
ตัวปั๊มใช้ใบพัดแบบ Single-vane Semi-open Channel Impeller ซึ่งมีทางไหลแบบ Helix-shaped Passage ช่วยให้ของแข็งสามารถเคลื่อนผ่านตัวปั๊มได้ดีขึ้น โดย ShinMaywa ระบุว่าสามารถรองรับ Solid Passage ได้สูงสุดถึง 80 mm หรือประมาณ 3 นิ้ว
จุดเด่นของ SHINMAYWA CNMJ-MT
- ปั๊มจุ่มน้ำเสียแบบ Non-Clog Channel
- ใช้ใบพัด Single-vane Semi-open Channel Impeller
- มีทางไหลแบบ Helix-shaped Passage
- รองรับ Solid Passage สูงสุด 80 mm หรือ 3 นิ้ว
- ติดตั้ง Chopper Mechanism แบบใหม่
- ช่วยลดการอุดตันจากสิ่งปนเปื้อนในน้ำเสีย
- โครงสร้างแบบ Pull-out ช่วยให้ตรวจสอบและเปลี่ยนอะไหล่ได้สะดวก
- รองรับการติดตั้งทั้งแบบ Guide Rail และ Free Standing
Chopper Mechanism ช่วยอะไร
CNMJ-MT ใช้ Chopper Mechanism ร่วมกับ Chopper Plate เพื่อช่วยจัดการสิ่งปนเปื้อนก่อนเข้าสู่ทางเดินของใบพัด ช่วยเพิ่มความสามารถในการผ่านของแข็งและลดโอกาสเกิดการอุดตันเมื่อใช้งานในระบบน้ำเสียที่มีเศษวัสดุหรือของแข็งปะปน
ขนาดและกำลังของปั๊ม
SHINMAYWA CNMJ-MT มีขนาด Discharge ประมาณ 80–100 mm และมีกำลังมอเตอร์ตั้งแต่ 1.5–7.5 kW โดยใช้มอเตอร์แบบ Air-filled Submersible Induction Motor, 3 Phase, 4 Pole และมีระดับการป้องกัน IP68
วัสดุหลักของปั๊ม
- Pump Housing: Gray Iron Casting FC250
- Impeller: Gray Iron Casting FC250
- Motor Shaft: 420J2 Stainless Steel
- Chopper Plate: 304 Stainless Steel
- Mechanical Seal: SiC / SiC
SHINMAYWA CNMJ-MT เหมาะกับงานอะไร
- ระบบบำบัดน้ำเสีย
- สถานีสูบน้ำเสีย
- ระบบน้ำเสียในอาคาร
- โรงงานอุตสาหกรรม
- บ่อพักน้ำเสีย
- ระบบระบายน้ำเสีย
- งานสูบน้ำเสียที่มีของแข็งปะปน

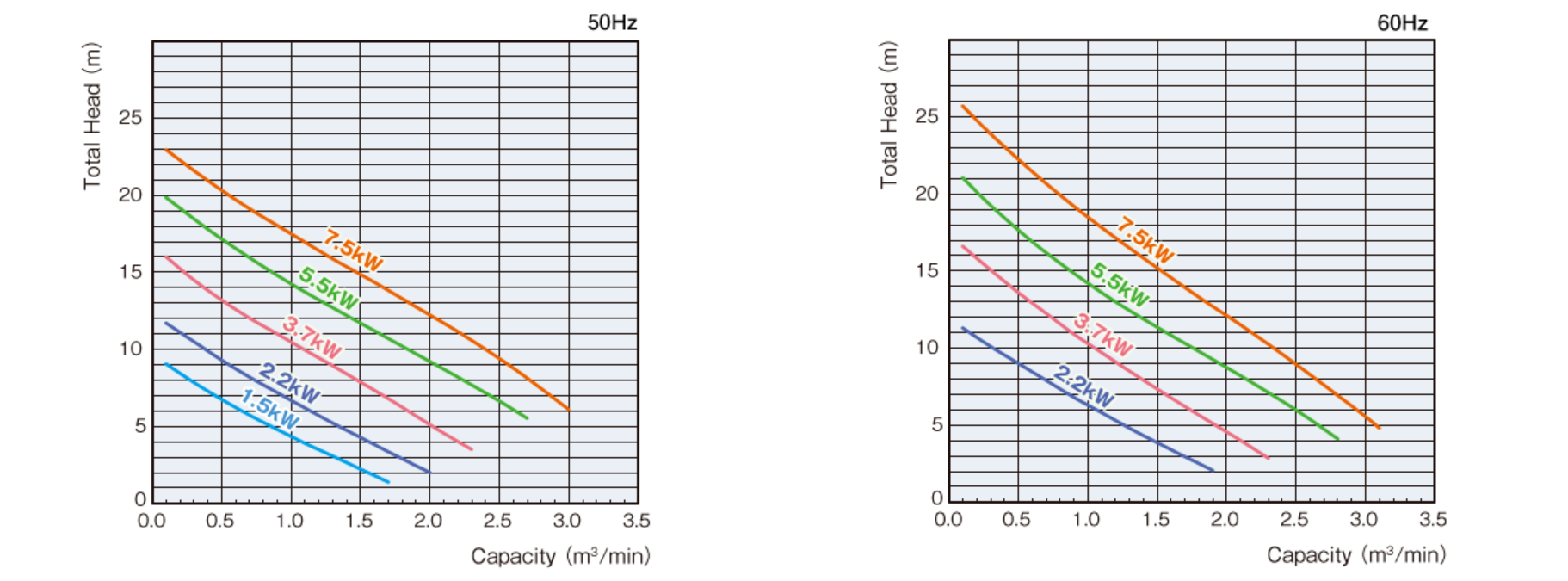

Performance Curves
Standard Specifications
| Liquid handled | Kind of liquid | Wastewater and Sewage |
|---|---|---|
| Temperature | 0～40°C | |
| Material | Cable | PVC insulated PVC sheathed cable |
| Motor shaft | 420J2 stainless steel | |
| Pump housing | Gray iron casting (FC250) | |
| Impeller | Gray iron casting (FC250) | |
| Electric motor | Type | Air-filled submersible induction motor |
| Insulation class | Class F | |
| Enclosure | IP68 | |
| Phase | 3 | |
| No. of poles | 4 | |
| Frequency | 50/60Hz | |
| Rated voltage | 380V / 400V / 415V (50Hz) 380V / 400V / 440V (60Hz) |
Cable Specifications
| Model | Cable Size | |||||
|---|---|---|---|---|---|---|
| Type | Section area (mm²) |
Cores | Outer dia. (mm) |
Length (m) |
||
| CNMJ80-MT | 1.5 kW | PVC insulated PVC sheathed cable |
0.75 | 4 | ø9.9 | 8 |
| 2.2 kW | 1.25 | ø11.5 | ||||
| 3.7 kW | ||||||
| CNMJ100-MT | 5.5 kW | 2.0 | ø12 | |||
| 7.5 kW | 3.5 | ø14 | ||||
