CN, CN-MT, CNH, CNL Series ปั๊มจุ่มน้ำเสีย

Review:

Share:

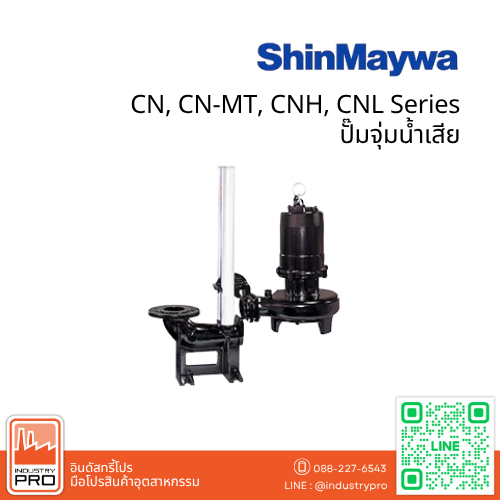

ShinMaywa CN, CN-MT, CNH, CNL Series | ปั๊มจุ่มน้ำเสีย

ShinMaywa CN, CN-MT, CNH และ CNL Series เป็นปั๊มจุ่มน้ำเสียแบบ Non-Clog Channel Type สำหรับงานน้ำเสียและระบบบำบัดน้ำ ออกแบบให้รองรับช่วงอัตราการไหลและ Head ได้กว้าง มีขนาดทางออกประมาณ 40–150 มม. กำลังมอเตอร์ 0.25–22 kW และมีทั้งใบพัดแบบ Semi-open และ Closed ตามรุ่น เหมาะสำหรับระบบน้ำเสีย อาคาร โรงงาน Pump Station และระบบระบายน้ำ

ขอใบเสนอราคา
ขอใบเสนอราคา
Categories: , Tags: , , , , แบรนด์:

สนใจสั่งซื้อ หรือพูดคุยสอบถาม

QR_qode main
LINE
  • บริการรวดเร็วประหยัดเวลา
  • พร้อมให้คำปรึกษาเกี่ยวกับสินค้า
  • รายละเอียดสินค้าครบถ้วน
LINE

ลดล้างสต๊อกสูงสุด 30%

ดูทั้งหมด >

รายละเอียดสินค้า

ปั๊มจุ่มน้ำเสีย ShinMaywa CN, CN-MT, CNH, CNL Series แบบ Non-Clog

ShinMaywa CN, CN-MT, CNH และ CNL Series เป็นปั๊มจุ่มน้ำเสียแบบ Non-Clog Channel Type ที่ออกแบบสำหรับงานสูบน้ำเสีย น้ำทิ้ง และของเหลวที่มีสิ่งปนเปื้อน โดย ShinMaywa พัฒนากลุ่มนี้ให้ครอบคลุมช่วงอัตราการไหลและ Total Head ที่กว้าง เพื่อให้สามารถเลือกใช้งานได้ตั้งแต่ระบบน้ำเสียในอาคารไปจนถึงงานอุตสาหกรรมและระบบสาธารณูปโภค

กลุ่มผลิตภัณฑ์นี้มีขนาดทางออกประมาณ 40–150 มม. และกำลังมอเตอร์ตั้งแต่ประมาณ 0.25–22 kW โดยใช้ใบพัดแบบ Semi-open หรือ Closed Channel Impeller ตามรุ่นและช่วงการทำงาน

จุดเด่นของ ShinMaywa CN Series

  • ปั๊มจุ่มสำหรับงานน้ำเสียและ Sewage
  • ใบพัดแบบ Non-Clog Channel Type
  • มีทั้ง Semi-open และ Closed Impeller ตามรุ่น
  • ครอบคลุมช่วง Flow Rate และ Total Head ได้กว้าง
  • ขนาดทางออกประมาณ 40–150 มม.
  • กำลังมอเตอร์ประมาณ 0.25–22 kW
  • เหมาะกับระบบบำบัดน้ำเสีย อาคาร โรงงาน และ Pump Station
  • มีรูปแบบติดตั้งทั้ง Flange Connection และ Automatic Connection ตามรุ่น
  • มีรุ่นที่รองรับ Automatic Operation และ Alternating Operation ตามรูปแบบที่ผู้ผลิตกำหนด

Non-Clog Channel Impeller ช่วยอะไร

ใบพัดแบบ Non-Clog Channel ถูกออกแบบเพื่อลดโอกาสที่สิ่งปนเปื้อนหรือของแข็งในน้ำเสียจะติดค้างบริเวณทางไหลของปั๊ม เมื่อเทียบกับใบพัดที่มีทางไหลซับซ้อนกว่า จึงเหมาะกับงานที่ต้องรับน้ำเสียซึ่งมีเศษวัสดุหรือสิ่งปนเปื้อนปะปนอยู่

สำหรับกลุ่ม CN และ CNH ในข้อมูลของ ShinMaywa มีการระบุว่าเป็น Non-Clog Type โดยตรง และมีรุ่นย่อยหลายขนาดเพื่อรองรับงานตั้งแต่ระบบบำบัดน้ำเสียในอาคารจนถึงงานระบายน้ำและระบบสาธารณูปโภค

ช่วงขนาดและกำลังของปั๊ม

ShinMaywa ระบุช่วงผลิตภัณฑ์ CN / CN-MT / CNH / CNL โดยรวมไว้ดังนี้

  • Discharge Size: ประมาณ 40–150 mm
  • Rated Output: ประมาณ 0.25–22 kW
  • Impeller Type: Semi-open / Closed

สำหรับกลุ่ม CN และ CNH ที่ ShinMaywa ระบุในตลาดญี่ปุ่น จะมีตั้งแต่ขนาด 40 มม. กำลัง 0.25 kW ไปจนถึง CNH100 กำลัง 11–22 kW รวมถึงรุ่น CN150 ในช่วงกำลังประมาณ 5.5–22 kW

ShinMaywa CN Series เหมาะกับงานอะไร

ปั๊มจุ่มน้ำเสียกลุ่มนี้เหมาะกับงานที่ต้องการความสามารถในการสูบน้ำเสียและลดความเสี่ยงจากการอุดตัน เช่น

  • ระบบบำบัดน้ำเสีย
  • Wastewater Treatment Plant
  • ระบบน้ำเสียในอาคาร
  • โรงงานอุตสาหกรรม
  • Pump Station
  • ระบบระบายน้ำฝน
  • ระบบระบายน้ำใต้ถนนหรือพื้นที่ต่ำ
  • ระบบน้ำเสียและสุขาภิบาลในอาคาร
  • ระบบสูบน้ำเสียแบบสถานีส่งต่อ

รูปแบบการติดตั้ง

ในกลุ่ม CN และ CNH ผู้ผลิตมีทั้งแบบ Flange Connection และ Automatic Connection เพื่อให้สามารถเลือกให้เหมาะกับการติดตั้งและงานบำรุงรักษา โดยบางรุ่นยังมีตัวเลือกการทำงานแบบอัตโนมัติและแบบสลับการทำงานตามระบบควบคุมระดับน้ำ



ShinMaywa CN / CN-MT / CNH / CNL Series – Performance Data

Discharge
(mm)		 Pump model Installation kit No. Rated output
(kW)		 No. of
poles		 Flow-Total head
(m³/min-m)		 Solid passage dia.
(Soft solid) (mm)		 Pump
weight
(kg)
Guide rail
installation		 Free
standing		 50Hz 60Hz 50Hz 60Hz
40 CN401T-MT P40 F40 0.25 2 0.1 – 5.5 0.1 – 5.5 21 20 17
50 CN501T-MT P50 F50 0.4 2 0.15 – 6.0 0.15 – 6.0 28 24 17
CN501-MT 0.75 0.2 – 8.2 0.2 – 7.5 30 29 18
65 CN501T-MT P65B F65B 0.4 2 0.15 – 6.0 0.15 – 6.0 28 24 17
CN501-MT 0.75 0.2 – 8.2 0.2 – 7.5 30 29 18
CN651-MT P65 F65 1.5 2 0.4 – 10.6 0.4 – 10.0 41 33 29
CN80-MT 2.2 4 0.8 – 8.4 0.8 – 8.6 54 51 58
3.7 [1] 1.0 – 11.8
[3] 0.8 – 14.4		 1.0 – 11.8 53 54 70
80 CN651-MT P80 F80 1.5 2 0.4 – 10.6 0.4 – 10.0 41 33 29
CN80-MT P80B 2.2 4 0.8 – 8.4 0.8 – 8.6 54 51 58
3.7 [1] 1.0 – 11.8
[3] 0.8 – 14.4		 1.0 – 11.8 53 54 70
5.5 [1] 1.2 – 12.9
[3] 0.9 – 18.0		 [2] 1.2 – 13.6
[4] 0.9 – 18.0		 60 53 95
CN100-MT 5.5 [3] 0.9 – 18.0 [4] 0.9 – 18.0 54
7.5 [1] 1.4 – 15.2 [2] 1.4 – 16.7 60 53 108
[3] 1.0 – 21.8 [4] 1.0 – 22.5   60
100 CN80-MT P100B F100 2.2 4 0.8 – 8.4 0.8 – 8.6 54 51 58
3.7 [1] 1.0 – 11.8
[3] 0.8 – 14.4		 1.0 – 11.8 53 54 70
CN100-MT 5.5 [1] 1.2 – 12.9 [2] 1.2 – 13.6 60 53 95
[3] 0.9 – 18.0 [4] 0.9 – 18.0 54
7.5 [1] 1.4 – 15.2 [2] 1.4 – 16.7 60 53 108
[3] 1.0 – 21.8 [4] 1.0 – 22.5   60

CNH100 P100C F100B 11 4 1.57 – 22 1.58 – 22 54 54 216
15 1.9 – 26 1.86 – 26 54 55 230
22 1.8 – 35 1.96 – 35 55 58 290
150 CN150-MT P150 F150 5.5 4 2.0 – 10 1.96 – 10 70 65 122
7.5 2.48 – 12 2.33 – 12 75 70 134
CN150 11 2.54 – 16 2.6 – 16 64 57 215
15 2.87 – 19 3.0 – 19 70 62 228
22 3.6 – 22 3.86 – 22 76 67 326

* The starting method is direct-on-line for 7.5 kW or less and star-delta for 11 kW and over.

[ ] indicates the impeller number.

Note: Please inform us of the pump model and installation kit number.

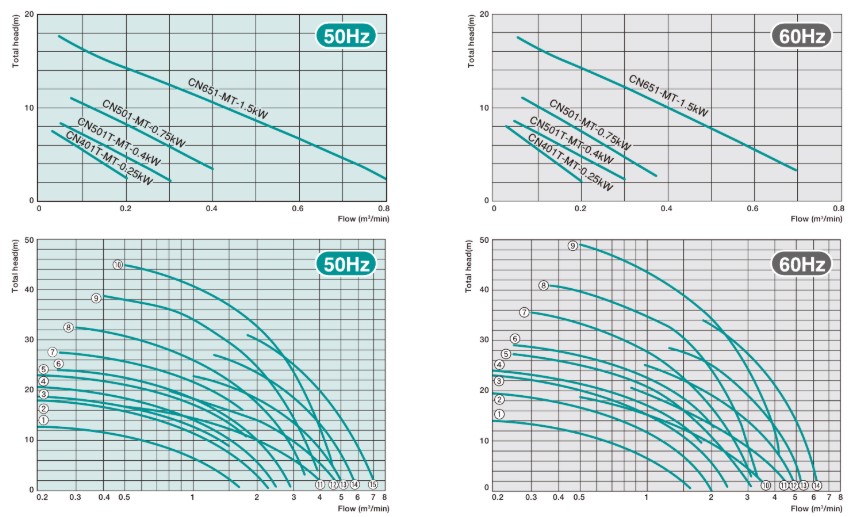

Performance Curves

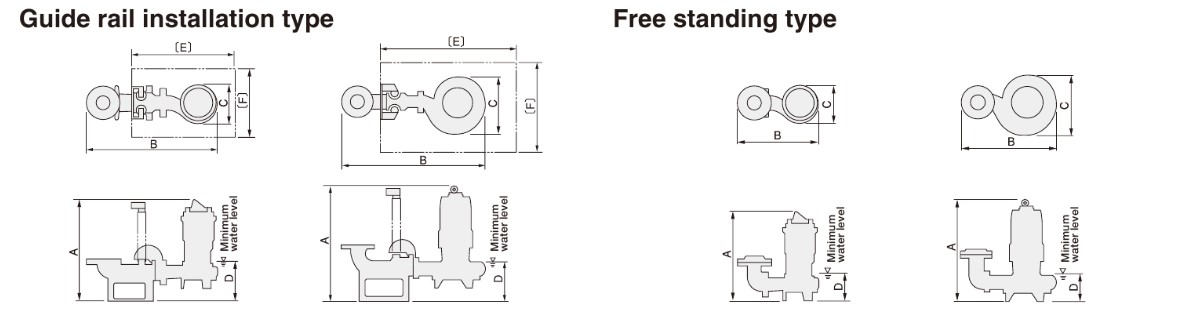

Dimensions

ShinMaywa CN / CN-MT / CNH / CNL Series – Dimensions

Dimensions A–F

Pump model Installation
kit No.		 Rated output
(kW)		 A B C D E F
CN401T-MT P40 0.25 460 447 170 180 550 350
CN501T-MT P50 0.4 460 447 170 180 550 350
CN501-MT P65B 0.75   520
CN651-MT P65 1.5 530 663 192 215 550 350
P80 570 739 255
CN80-MT P65 2.2 584 754 292 220 600 500
P80B 624 830 260
P100B 843
P65 3.7 645 773 331 220 700 600
P80B 685 849 260
P100B 862
CN100-MT P80B 5.5 710 907 355 260 700 600
P100B 920
P80B 7.5 755 922 387
P100B 935
CNH100 P100C 11   861 486 335 900 700
15   1,110
22 955 1,132 529
CN150-MT P150 5.5 779 1,094 400 325 900 700
7.5 824
CN150 11・15 871 1,148 450 345
22 967 1,188 489 345

Dimensions A–D

Pump model Installation
kit No.		 Rated output
(kW)		 A B C D
CN401T-MT F40 0.25 414 249 170 135
CN501T-MT F50 0.4 414 249 170 135
CN501-MT F65B 0.75   344
CN651-MT F65 1.5 454 418 192 140
F80   433
CN80-MT F65 2.2 554 509 292 190
F80 524
F100 541
F65 3.7 615 528 331
F80 543
F100 560
CN100-MT F80 5.5 640 601 355 190
F100 618
F80 7.5 685 616 387
F100 633
CNH100 F100B 11   782 486 255
15   848
22 876 870 529
CN150-MT F150 5.5 713 836 400 260
7.5 758
CN150 11・15 805 890 450 280
22 915 930 489 295
