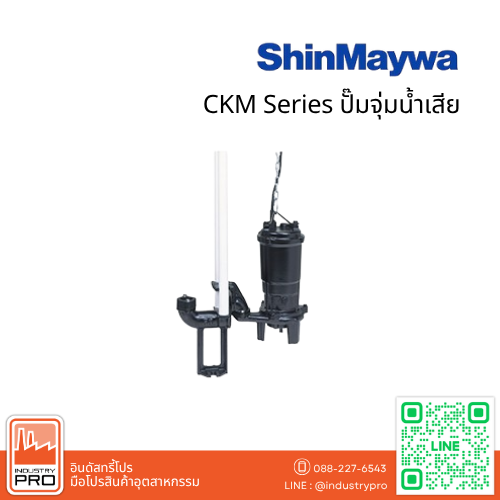

ปั๊มจุ่มน้ำเสีย ShinMaywa CKM Series แบบ Grinder Pump
ShinMaywa CKM Series เป็นปั๊มจุ่มน้ำเสียแบบ Grinder Type ที่ออกแบบมาเพื่อจัดการสิ่งปนเปื้อนในน้ำเสียก่อนส่งผ่านระบบท่อ โดยใช้ Vortex Impeller ทำงานร่วมกับ Grinder Mechanism เพื่อช่วยบดวัสดุที่มีขนาดใหญ่หรือมีลักษณะพันติดให้มีขนาดเล็กลง
โครงสร้างลักษณะนี้เหมาะกับระบบน้ำเสียที่ต้องส่งของเหลวผ่านท่อขนาดเล็กหรือระบบที่ต้องการลดความเสี่ยงจากการอุดตันของท่อ โดยเฉพาะน้ำเสียที่มีเศษผ้า ยาง พลาสติก หรือวัสดุเส้นใยปะปน
จุดเด่นของ ShinMaywa CKM Series
- ปั๊มจุ่มน้ำเสียแบบ Grinder Type
- ใช้ Vortex Impeller ร่วมกับ Grinder Mechanism
- ช่วยบดสิ่งปนเปื้อนให้มีขนาดเล็กลง
- เหมาะกับน้ำเสียที่มีผ้า ยาง พลาสติก และวัสดุเส้นใย
- ช่วยลดความเสี่ยงจากการอุดตันในระบบท่อ
- เหมาะกับระบบที่ใช้ท่อขนาดเล็ก
- ขนาดทางออก 32–50 มม.
- กำลังมอเตอร์ 0.4–3.7 kW
- เหมาะสำหรับระบบน้ำเสีย อาคาร และสถานีสูบน้ำเสียขนาดเล็ก
Grinder Mechanism ทำงานอย่างไร
จุดเด่นของ ShinMaywa CKM คือ Grinder Mechanism ซึ่งช่วยบดหรือย่อยสิ่งปนเปื้อนก่อนที่วัสดุจะถูกส่งต่อออกจากปั๊ม ทำให้ชิ้นส่วนมีขนาดเล็กลงและผ่านระบบท่อได้ง่ายขึ้น
การใช้ Grinder ร่วมกับ Vortex Impeller ช่วยลดการสัมผัสโดยตรงระหว่างสิ่งปนเปื้อนกับใบพัดหลัก และช่วยให้ปั๊มเหมาะกับงานที่มีวัสดุซึ่งอาจพันหรือติดค้างในปั๊มทั่วไป
ช่วงขนาดและกำลังของ CKM Series
- Discharge Size: 32–50 mm
- Rated Output: 0.4–3.7 kW
- Impeller Type: Vortex
- Pump Type: Submersible Grinder Pump
ShinMaywa CKM เหมาะกับงานอะไร
ปั๊มจุ่มน้ำเสีย ShinMaywa CKM เหมาะกับระบบที่ต้องการบดสิ่งปนเปื้อนก่อนส่งผ่านท่อ เช่น
- ระบบน้ำเสียในอาคาร
- ระบบน้ำเสียในที่พักอาศัย
- โรงแรมและอาคารพาณิชย์
- สถานีสูบน้ำเสียขนาดเล็ก
- ระบบน้ำเสียในโรงงาน
- ระบบที่ใช้ท่อส่งขนาดเล็ก
- ระบบที่มีวัสดุเส้นใยหรือเศษพลาสติกปะปน
- งานส่งน้ำเสียระยะไกลที่ต้องการลดขนาดของสิ่งปนเปื้อน
CKM ต่างจาก CJ อย่างไร
CJ Series ใช้ Channel Impeller พร้อม Chopper Mechanism เพื่อช่วยตัดสิ่งปนเปื้อนและลดปัญหาการพันหรืออุดตันภายในปั๊ม
ส่วน CKM Series ใช้ Vortex Impeller พร้อม Grinder Mechanism ซึ่งเน้นการบดสิ่งปนเปื้อนให้มีขนาดเล็กลงก่อนส่งผ่านระบบท่อ จึงเหมาะกับงานที่ใช้ท่อขนาดเล็กหรือระบบที่ต้องการลดขนาดของวัสดุในน้ำเสียอย่างชัดเจน
การเลือก ShinMaywa CKM ให้เหมาะกับระบบ
ควรพิจารณาจาก Flow Rate, Total Head, ขนาดท่อ, กำลังมอเตอร์, ชนิดของสิ่งปนเปื้อน และระยะทางในการส่งน้ำเสีย แล้วตรวจสอบ Performance Curve ของแต่ละรุ่นให้ตรงกับ Duty Point ของระบบจริง
หากปัญหาหลักคือวัสดุขนาดใหญ่หรือเส้นใยที่ต้องผ่านท่อขนาดเล็ก CKM Series เป็นรุ่นที่ออกแบบมาเพื่อช่วยลดขนาดสิ่งปนเปื้อนด้วย Grinder Mechanism โดยตรง
SPECIFICATIONS
| Bore (mm) |
Model | Connection Part No. | Output (kW) |
Phase | Capacity – Total Head (m³/min-m) |
No. of Poles P |
Motor Protector |
Weight (Bare Pump) (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|
| Auto- connection |
Free Standing |
50Hz | 60Hz | |||||||
| 32(40) | CKM32H | P32 (P40) |
F32 (F40) |
1.0 | 3-ph | 0.06–13.6 | 0.06–13.6 | 2 | Thermal Protector (Auto-reset type) |
28 |
| 40(32) | CKM40H | P40 (P32) |
F40 (F32) |
1.2 | 0.06–16.5 | 0.06–17.2 | 28 | |||
| 1.5 | 0.06–20 | 0.06–20.8 | 28 | |||||||
| 50(40) | CKM50H | P50 (P40) |
F50 (F40) |
2.2 | 0.12–21.2[1] | 0.12–21.7[2] | 46 | |||
| 3.7 | 0.15–16.8[3] 0.20–26.5 |
0.15–17.0[4] 0.20–25.3 |
55 | |||||||
| 40(50) | CKM40L | P40 (P50) |
F40 (F50) |
0.4 | 0.08–4.9 | 0.08–4.5 | 4 | 28 | ||
| 50(40) | CKM50L | P50 (P40) |
F50 (F40) |
0.75 | 0.10–7.3 | 0.10–7.7 | 28 | |||
* Bore ( ) is also available.
(Option) For P50, the companion flange can be changed to a JIS10K standard flange.
[ ] = Impeller code No.

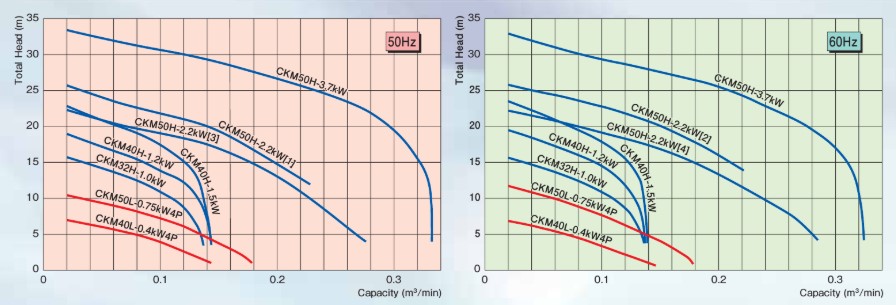

Performance Curves
