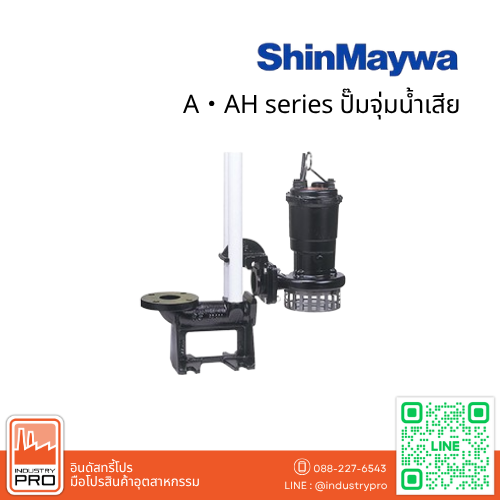

ปั๊มจุ่มน้ำเสีย ShinMaywa A, AH Series แบบ Multi-vane Semi-open Impeller
ShinMaywa A และ AH Series เป็นปั๊มจุ่มสำหรับงานน้ำเสียและระบบระบายน้ำที่ใช้ใบพัดแบบ Multi-vane Semi-open Impeller โดยจุดเด่นของซีรีส์นี้คือสามารถสร้าง Total Head ได้สูงเมื่อเทียบกับกำลังมอเตอร์ขนาดเล็ก จึงเหมาะกับงานที่ต้องการส่งน้ำขึ้นระดับสูงหรือผ่านระบบท่อที่มีแรงต้านมาก
ShinMaywa ระบุว่า A・AH Series อยู่ในกลุ่ม Multi-vane Semi-open Type และครอบคลุมขนาดทางออกประมาณ 40–100 มม. พร้อมกำลังมอเตอร์ตั้งแต่ประมาณ 0.25–11 kW ทำให้สามารถเลือกใช้งานได้ตั้งแต่งานขนาดเล็กไปจนถึงระบบอาคารและโรงงาน
จุดเด่นของ ShinMaywa A, AH Series
- ปั๊มจุ่มสำหรับงานน้ำเสียและระบบระบายน้ำ
- ใช้ใบพัดแบบ Multi-vane Semi-open Impeller
- ออกแบบให้สร้าง Head ได้สูงเมื่อเทียบกับกำลังมอเตอร์ขนาดเล็ก
- เหมาะกับงานที่ต้องส่งน้ำขึ้นที่สูงหรือผ่านท่อระยะไกล
- ขนาดทางออกประมาณ 40–100 มม.
- กำลังมอเตอร์ประมาณ 0.25–11 kW
- เหมาะสำหรับระบบอาคาร โรงงาน และระบบบำบัดน้ำเสีย
Multi-vane Semi-open Impeller มีข้อดีอย่างไร
ใบพัดแบบ Multi-vane Semi-open ถูกออกแบบให้มีทางไหลเปิดบางส่วน ช่วยรองรับของเหลวที่มีสิ่งปนเปื้อนในระดับหนึ่ง ขณะเดียวกันยังสามารถสร้างแรงส่งหรือ Head ได้ดี จึงเหมาะกับงานที่ต้องการประสิทธิภาพการสูบและแรงดันสูง
เมื่อเปรียบเทียบกับใบพัดแบบ Vortex หรือ Channel ปั๊มแบบ Multi-vane Semi-open มักเน้นด้านสมรรถนะและการสร้าง Head มากกว่า เหมาะกับระบบที่คุณสมบัติหลักคือการส่งน้ำไปยังระดับที่สูงขึ้น
ช่วงขนาดและกำลังของ A・AH Series
- Discharge Size: ประมาณ 40–100 mm
- Rated Output: ประมาณ 0.25–11 kW
- Impeller Type: Multi-vane Semi-open
ShinMaywa A, AH เหมาะกับงานอะไร
ปั๊มจุ่มน้ำเสีย ShinMaywa A และ AH Series เหมาะกับงานที่ต้องการแรงส่งค่อนข้างสูง เช่น
- ระบบระบายน้ำในอาคาร
- ระบบบำบัดน้ำเสีย
- Wastewater Treatment Plant
- ระบบน้ำเสียในโรงงานอุตสาหกรรม
- งานส่งน้ำขึ้นที่สูง
- Pump Station
- ระบบระบายน้ำฝนและน้ำทิ้ง
- งานที่ต้องการ High Head จากปั๊มจุ่ม
A Series และ AH Series ต่างกันอย่างไร
ทั้ง A และ AH อยู่ในกลุ่มปั๊มจุ่มแบบ Multi-vane Semi-open และถูกออกแบบให้ครอบคลุมช่วง Flow และ Head ที่แตกต่างกันตามรุ่นย่อย โดย AH จะถูกใช้ในช่วงงานที่ต้องการ Head สูงขึ้นในบางขนาดและกำลังมอเตอร์
การเลือกระหว่าง A และ AH ควรอ้างอิง Performance Curve ของรุ่นย่อยเป็นหลัก เพื่อให้ Flow Rate และ Total Head ตรงกับ Duty Point ของระบบจริง
การเลือก ShinMaywa A・AH ให้เหมาะกับระบบ
ควรพิจารณาจาก Flow Rate, Total Head, ขนาดทางออก, กำลังมอเตอร์, ระบบไฟฟ้า และลักษณะของของเหลว โดยเฉพาะงานที่ต้องการ Head สูง ควรตรวจสอบ Performance Curve อย่างละเอียดก่อนเลือกใช้งาน
หากระบบต้องการปั๊มจุ่มที่ให้แรงส่งสูง แต่ไม่ต้องการใช้มอเตอร์ขนาดใหญ่มาก A・AH Series เป็นหนึ่งในกลุ่มที่ ShinMaywa ออกแบบมาเพื่อตอบโจทย์งานประเภทนี้โดยตรง
SPECIFICATION
ShinMaywa A Series – Performance Data
| Discharge | Pump model | Installation kit No. | Phase | Rated output kW |
No. of poles |
Flow-Total head m³/min-m |
Solid passage dia. (soft solid) (mm) |
Pump weight kg |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | Guide rail installation |
Free standing |
50Hz | 60Hz | 50Hz | 60Hz | |||||
| 40 | 1 1/2 | A401T | P40 | F40 | Three | 0.25 | 2 | 0.1 – 6.5 | 0.1 – 6.5 | 9 | 9 | 14.5 |
| 50 | 2 | A501T | P50 | F50 | Three | 0.4 | 2 | 0.15 – 7.3 | 0.15 – 7.3 | 9 | 9 | 17 |
| A501 | 0.75 | 0.2 – 10.0 | 0.2 – 10.0 | 9 | 9 | 18 | ||||||
| 65 | 2 1/2 | A501T | P65B | F65B | Three | 0.4 | 2 | 0.15 – 7.3 | 0.15 – 7.3 | 9 | 9 | 17 |
| A501 | 0.75 | 0.2 – 10.0 | 0.2 – 10.0 | 9 | 9 | 18 | ||||||
| A652 | P65 | F65 | 1.5 | 0.4 – 12.3 | 0.4 – 12.3 | 14 | 13 | 27 | ||||
| 80 | 3 | A652 | P80 | F80 | Three | 1.5 | 2 | 0.4 – 12.3 | 0.4 – 12.3 | 14 | 13 | 27 |
※ Starting method: Direct-on-line.
