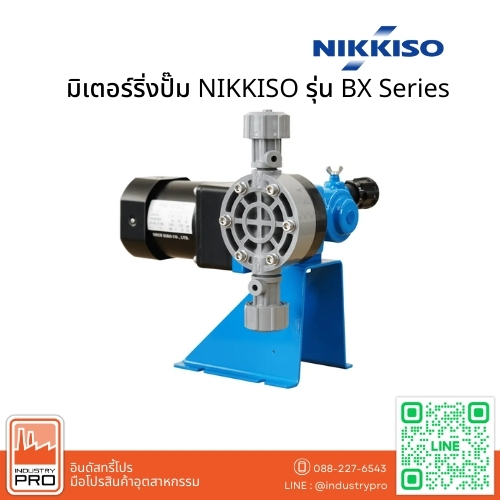

มิเตอร์ริ่งปั๊ม NIKKISO รุ่น BX Series (Mechanical Diaphragm Metering Pump)
มิเตอร์ริ่งปั๊ม NIKKISO BX Series คือมิเตอร์ริ่งปั๊มแบบไดอะแฟรมเชิงกลที่พัฒนาโดย NIKKISO EIKO ด้วยเทคโนโลยีที่สั่งสมมายาวนาน ออกแบบมาเพื่อการจ่ายสารเคมีที่ต้องการความแม่นยำ เสถียร และควบคุมง่าย รองรับอัตราการจ่ายสูงสุดมากกว่า 2 ลิตร/นาที เหมาะสำหรับงานอุตสาหกรรม งานบำบัดน้ำ และระบบจ่ายสารเคมีที่ต้องการความเชื่อถือได้ในระยะยาว
จุดเด่น
- Double Cam Design ให้การทำงานนิ่งและสม่ำเสมอ ลดการสั่นสะเทือน
- ควบคุมแบบ Manual ใช้งานง่าย ปรับอัตราการจ่ายได้สะดวก
- ฝาครอบพร้อมกล่องสายไฟ เพิ่มความปลอดภัยในการใช้งาน
- มอเตอร์เกรด F (IP55) รองรับงานต่อเนื่อง ทนทานต่อสภาพแวดล้อมอุตสาหกรรม
คุณสมบัติ
- โครงสร้างกะทัดรัด ติดตั้งง่าย ประหยัดพื้นที่
- มีตัวเลือกวัสดุส่วนสัมผัสของเหลว (Liquid End) หลากหลาย สามารถเลือกให้เหมาะกับชนิดสารเคมีที่ใช้งาน
- ความแม่นยำในการจ่ายสูง (Repeatability) ภายใน ±2%
- รองรับรูปแบบข้อต่อหลายประเภท ช่วยให้การเดินท่อทำได้เหมาะสมกับหน้างาน
- บำรุงรักษาง่าย ลดเวลาและต้นทุนในการดูแลระบบ
เหมาะสำหรับงาน
- ระบบบำบัดน้ำและน้ำเสีย (Water & Wastewater Treatment)
- งานจ่ายสารเคมีในโรงงานอุตสาหกรรม
- งานควบคุม pH / คลอรีน / สารปรับสภาพน้ำ
- งานจ่ายสารเคมีในไลน์ผลิตที่ต้องการความแม่นยำ
Specification Table
| Model | Diaphragm | Stroke | Stroke speed | Speed | Discharge capacity | Max. | Motor | Standard | ||
| Dia. | length | (spm) | ratio | (ml/min) | Dis. | output | pipe | |||
| (mm) | (mm) | 50Hz | 60Hz | 50Hz | 60Hz | Pressure(Mpa) | (W) | (PVC) | ||
| BX01 | ø42 | 2 | 16 | 20 | 1/90 | 14 | 16 | 1 | 40 | Hose type |
| BX03 | 75 | 90 | 1/20 | 77 | 92 | ø6 x ø11 | ||||
| BX05 | 120 | 144 | 1/12.5 | 120 | 145 | |||||
| BX10 | 100 | 120 | 1/15 | 320 | 385 | |||||
| BX20 | ø65 | 4 | 75 | 90 | 1/20 | 430 | 530 | |||
| BX30 | 120 | 144 | 1/12.5 | 730 | 885 | |||||
| BX50 | 166 | 200 | 1/9 | 1025 | 1215 | |||||
| BX70 | ø84 | 8 | 75 | 90 | 1/20 | 1475 | 1815 | 0.5 | 90 | Hose type |
| BX100 | 120 | 144 | 1/12.5 | 2355 | 2845 | ø9 x ø15 | ||||
Material
| Diaphragm Head | Diaphragm | Ball Valve | Valve Seat | Joint | Applied chemicals |
|---|---|---|---|---|---|
| PVC | PTFE/ EPDM |
CERAMIC | FPM/EPDM PVC |
PVC | Sulfuric acid, Hydrochloric acid, Sodium hypochlorite, PAC, Urea Phosphoric acid |
| PVC | SUS304 | SUS304 | PVC | Active carbon, Sodium hydroxide, Flocculant, Lime. |
|
| SUS304 | SUS304 | SUS304 | SUS304 | Solvents, Alcohol |

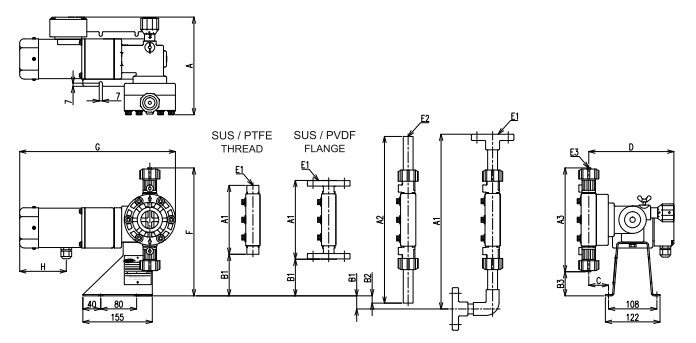

Dimension
