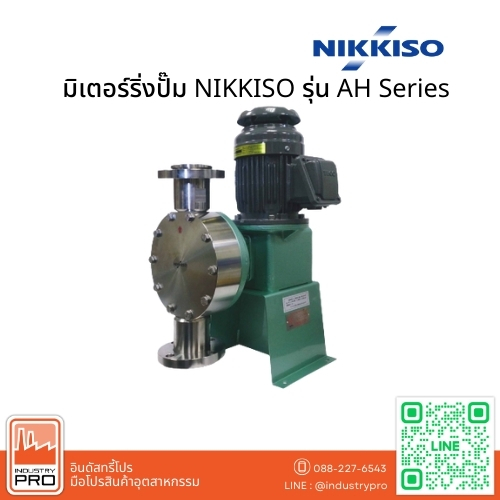

มิเตอร์ริ่งปั๊ม NIKKISO รุ่น AH Series (ADONY Diaphragm Type Metering Pump)
NIKKISO AH Series เป็น Dosing Pump แบบไดอะแฟรม ที่ออกแบบสำหรับงานจ่ายสารเคมีและของเหลวที่ต้องการควบคุมปริมาณการจ่ายอย่างสม่ำเสมอ ตัวปั๊มใช้โครงสร้างแบบ Direct Mechanical Driven Diaphragm และมีชุดขับแบบ Oil-bath Power End เพื่อรองรับการทำงานต่อเนื่องในงานอุตสาหกรรม
AH Series มีหลายรุ่นย่อยตั้งแต่ AHA, AHB, AHC และ AHD โดยมีช่วงอัตราการจ่ายตั้งแต่งานปริมาณน้อยระดับ 0.035 L/min ไปจนถึง 54 L/min ตามรุ่นและ Configuration จึงสามารถเลือกใช้เป็น Dosing Pump ขนาดเล็ก สำหรับงานจ่ายสารปริมาณน้อย หรือเลือกขนาดที่เหมาะกับระบบที่ต้องการอัตราการจ่ายสูงขึ้นได้
นอกจากนี้ยังมีตัวเลือกวัสดุ Liquid End เช่น PVC, Stainless Steel, PVDF และ PTFE รวมถึงรูปแบบ Connection หลายประเภท เพื่อให้สามารถเลือกให้เหมาะกับชนิดของสารเคมีและระบบท่อของแต่ละหน้างาน
คุณสมบัติ
- เป็น Diaphragm Metering Pump / Dosing Pump แบบขับด้วยกลไก
- รองรับอัตราการจ่ายประมาณ 0.035–54 L/min ตามรุ่น
- มีรุ่นย่อย AHA, AHB, AHC และ AHD
- สามารถปรับ Stroke Length ได้ช่วง 25–100%
- ปรับจำนวน Stroke ได้ช่วง 10–100%
- รองรับการติดตั้งแบบหัวเดียวและหลายหัวตาม Configuration
- มีวัสดุ Liquid End ให้เลือกหลายประเภท เช่น PVC, Stainless Steel, PVDF และ PTFE
- รองรับ Connection หลายรูปแบบ เช่น Flange, Hose, Union และ Thread
- มีตัวเลือกมอเตอร์และระบบควบคุมตาม Specification ของแต่ละรุ่น
การใช้งาน
NIKKISO AH Series เหมาะสำหรับงานจ่ายสารเคมีและของเหลวในระบบอุตสาหกรรม เช่น
- ระบบบำบัดน้ำเสีย
- ระบบควบคุมและปรับค่า pH
- ระบบผลิตและจ่ายน้ำ
- โรงงานเคมี
- อุตสาหกรรมกระดาษ
- อุตสาหกรรมอาหาร
- งานชุบเคลือบและ Electroplating
- งานจ่ายสารเคมีในกระบวนการผลิต
หมายเหตุ: การเลือก Dosing Pump ควรพิจารณาอัตราการจ่าย แรงดัน ชนิดและความเข้มข้นของสารเคมี วัสดุ Liquid End และรูปแบบ Connection ให้เหมาะกับระบบจริง
Dosing Pump ราคา
ราคา NIKKISO AH Series ขึ้นอยู่กับรุ่น อัตราการจ่าย แรงดัน วัสดุของ Liquid End รูปแบบ Connection มอเตอร์ และอุปกรณ์เสริมที่เลือก จึงไม่มีราคาเดียวสำหรับทั้ง Series หากต้องการสอบถาม Dosing Pump ราคา ควรระบุอัตราการจ่าย ชนิดสารเคมี และแรงดันใช้งาน เพื่อเลือก Specification และจัดทำใบเสนอราคาได้เหมาะสมกับหน้างาน
*รุ่น AH Series มีหลายโค้ดรุ่นย่อย (เช่น AHA/AHB/AHC/AHD) และมีตัวเลือกวัสดุ/การต่อท่อ/มอเตอร์หลากหลาย แนะนำให้เลือกสเปคตาม อัตราการจ่าย (L/min), แรงดัน (MPa), ชนิดสารเคมี และ วัสดุหัวปั๊ม เพื่อให้เหมาะกับหน้างานมากที่สุด
Specification Table
| MODEL | Diaphragm | Stroke | Stroke Speed (spm) | Max. Capacity(L/min) | Max. Dis. | Motor Output | Connection | |||||
|
Dia.(Mm) |
Length (mm) | 50Hz | 60Hz | 50Hz | 60Hz | Pressure MPa | Kw | Flange | Union | Hose | ||
| AHA | 1 | ø42 | 2 | 48 | 58 | 0.035 | 0.042 | 1 | 0.18 | JIS 10K 15A | VP16 | ø6 x ø11 |
| 11 | 4 | 48 | 58 | 0.07 | 0.084 | or | ||||||
| 12 | 96 | 116 | 0.14 | 0.17 | 0.2 | |||||||
| 21 | ø65 | 48 | 58 | 0.23 | 0.28 | |||||||
| 22 | 96 | 116 | 0.46 | 0.56 | ||||||||
| 31 | ø84 | 8 | 48 | 58 | 0.9 | 1.1 | ø9 x ø15 | |||||
| 32 | 96 | 116 | 1.8 | 2.2 | ||||||||
| 41 | ø120 | 10 | 48 | 58 | 2.3 | 2.8 | 0.5 | JIS 10K | ||||
| 42 | 96 | 116 | 4.6 | 5.6 | 20A | |||||||
| 51 | ø144 | 48 | 58 | 3.3 | 4 | 0.3 | JIS 10K | |||||
| 52 | 96 | 116 | 6.6 | 8 | 25A | |||||||
| AHB | 41 | ø120 | 12 | 48 | 58 | 2.8 | 3.3 | 0.7 | 0.37 | JIS 10K | ||
| 42 | 96 | 116 | 5.6 | 6.6 | or | 20A | ||||||
| 51 | ø144 | 14 | 48 | 58 | 5 | 6 | 0.5 | 0.4 | JIS 10K | |||
| 52 | 96 | 116 | 10 | 12 | 40A | |||||||
| AHC | 51 | ø144 | 14 | 48 | 58 | 5 | 6 | 0.7 | 0.75 | JIS 10K | ||
| 52 | 96 | 116 | 10 | 12 | 40A | |||||||
| 61 | ø170 | 18 | 48 | 58 | 9 | 10.8 | 0.5 | |||||
| 62 | 96 | 116 | 18 | 21.6 | ||||||||
| 71 | ø210 | 20 | 48 | 58 | 15.5 | 18.6 | 0.3 | JIS 10K | ||||
| 72 | 96 | 116 | 31 | 37.2 | 50A | |||||||
| AHD | 81 | ø234 | 20 | 48 | 58 | 22.5 | 27 | 0.3 | 1.5 | JIS 10K | VP65 | |
| 82 | 96 | 116 | 45 | 54 | 65A | |||||||

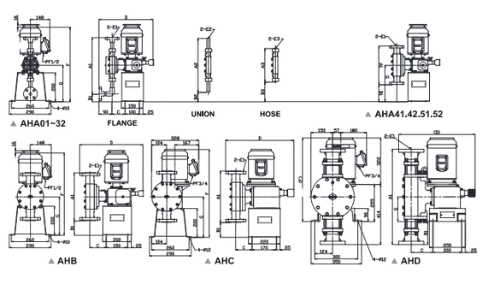

Dimension
