MITSUBISHI SF-JV Series มอเตอร์ไฟฟ้า มอเตอร์มิตซูบิชิ
มอเตอร์ไฟฟ้า Mitsubishi รุ่น SF-JV SeriesVERTICAL Type เป็น มอเตอร์มิตซูบิชิ Series เดียวกันกับ SF-J แต่มีลักษณะหน้าแปลน ไม่มีขาตั้งด้านล่าง ระบบไฟ 380V. (Three phase) มอเตอร์มิตซูบิชิได้รับมาตรฐานคุณภาพ ตามมาตรฐานของ JIS (JAPANESE INDUSTRIAL STANDARD) และ IEC (INTERNATIONAL ELECTROTECHNICAL COMMISSION) จากประเทศญี่ปุ่น
คุณสมบัติ
- ขนาดกะทัดรัดและน้ำหนักเบา
การลดขนาดและน้ำหนักทำได้ด้วยการใช้โครงเหล็กแผ่นและตัวยึดอะลูมิเนียมในมอเตอร์ขนาดเล็ก - ระบบฉนวนที่เชื่อถือได้สูง
MITSUBISHI SF-JV Series IP55 ใช้ฉนวนคลาส F มีความต้านทานความร้อนความชื้นและสารเคมีได้ดี - มีให้เลือกหลากหลายรุ่นตามการใช้งาน
MITSUBISHI SF-JV Series IP55 มีมอเตอร์ตั้งแต่ 15 HP ถึง 40 HP และความเร็วรอบ 2P , 4P , 6P จึงให้มอเตอร์ที่เหมาะสำหรับการใช้งานทุกประเภท - คุณสมบัติเยี่ยมยอดและความน่าเชื่อถือสูง
ด้วยประสบการณ์และเทคโนโลยีที่สะสมมานานหลายปีพร้อมกับระบบการควบคุมคุณภาพที่เข้มงวด มอเตอร์แต่ละตัวจะมั่นใจได้ว่าจะมีประสิทธิภาพยอดเยี่ยมที่สุด - ความปลอดภัยในการใช้งานสูง
- สามารถเริ่มและหยุดการทำงานได้อย่างราบรื่น
- ระดับเสียงรบกวนและการสั่นสะเทือนต่ำ
SPECIFICATIONS
| Model | Fiange | Frame | Output HP | Bearing No. | |||
| (kW) | |||||||
| No. | No. | 2-Pole | 4-Pole | 6-Pole | Drive End | Opposite | |
| SF-JV | FF300 | 160M | 15 (11), 20 (15) | 15 (11) | 10 (7.5) | 6309ZZ | 6308ZZ |
| FF300 | 160L | 25 (18.5) | 20 (15) | 15 (11) | 6309ZZ | 6308ZZ | |
| FF350 | 180M | 30 (22) | 25 (18.5), 30 (22) | 20 (15) | 6311ZZ | 6310ZZ | |
| FF350 | 180L | 40 (30) | 40 (30) | 25 (18.5), 30 (22) | 6312ZZ | 6310ZZ | |
| Model | Fiange | Frame | Approximate Weight | Approximate | Packing Weight | ||||
| Packing | |||||||||
| (kg) | Dimensions | (kg) | |||||||
| No. | No. | 2-Pole | 4-Pole | 6-Pole | (LxWxH) | 2-Pole | 4-Pole | 6-Pole | |
| SF-JV | FF300 | 160M | 110, 120 | 110 | 110 | 778x602x557 | 134, 144 | 134 | 134 |
| FF300 | 160L | 150 | 140 | 140 | 822x602x557 | 174 | 164 | 164 | |
| FF350 | 180M | 195 | 190, 200 | 200 | 854x652x610 | 222 | 217, 227 | 227 | |
| FF350 | 180L | 225 | 235 | 225, 240 | 892x652x610 | 252 | 262 | 252, 267 | |

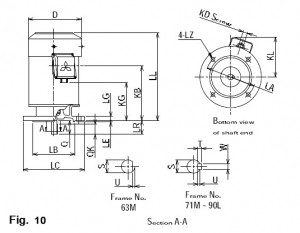

DIMENSIONS
| Model | Fiange | Frame | Fig. | Motor | ||||||||
| No. | No. | D | IE | LA | LB | LC | LE | LG | LL | LZ | ||
| SF-JV | FF300 | 160M | 10 | 324 | 213 | 300 | 250 j6 | 350 | 5 | 20 | 500 | 18.5 |
| FF300 | 160L | 324 | 213 | 300 | 250 j6 | 350 | 5 | 20 | 544 | 18.5 | ||
| FF350 | 180M | 376 | 247 | 350 | 300 j6 | 400 | 5 | 20 | 576 | 18.5 | ||
| FF350 | 180L | 376 | 247 | 350 | 300 j6 | 400 | 5 | 20 | 614 | 18.5 | ||
| Model | Frame | Frame | Fig. | Terminal Box | Shaft End | ||||||||
| No. | No. | KD | KG | KL | LR | Q | QK | S | T | U | W | ||
| SF-JV | FF300 | 160M | 10 | PF1/4 | 147 | 259 | 110 | 110 | 90 | 42 k6 | 8 | 5 | 12 |
| FF300 | 160L | PF1/4 | 169 | 259 | 110 | 110 | 90 | 42 k6 | 8 | 5 | 13 | ||
| FF350 | 180M | PF1/2 | 176 | 284 | 110 | 110 | 90 | 48 k6 | 9 | 5.5 | 14 | ||
| FF350 | 180L | PF1/2 | 195 | 284 | 110 | 110 | 90 | 48 m6 | 10 | 6 | 16 | ||
