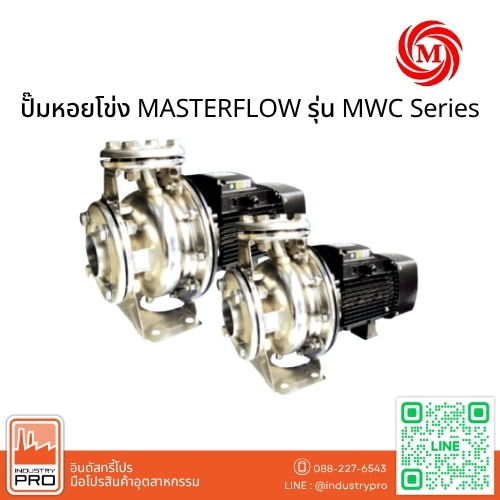

ปั๊มหอยโข่ง MASTERFLOW รุ่น MWC Series
MASTERFLOW MWC Series ออกแบบเป็นปั๊มหอยโข่งสแตนเลสแบบ End-Suction สำหรับงานสูบส่งน้ำและของเหลวในระบบอาคารและอุตสาหกรรม โดยชิ้นส่วนที่สัมผัสกับของเหลว ได้แก่ ตัวเรือนปั๊ม ใบพัด เพลา และฝาหลัง ผลิตจากสแตนเลส AISI 304 ช่วยรองรับงานที่ต้องการความสะอาดและความทนทานต่อการกัดกร่อนในระดับที่เหมาะสมกับวัสดุ
ตัวปั๊มออกแบบตามมาตรฐาน EN 733 หรือ DIN 24255 และใช้โครงสร้าง Back-Pull-Out ซึ่งช่วยให้สามารถถอดชุดหมุนด้านหลังของปั๊มออกเพื่อซ่อมบำรุง โดยไม่จำเป็นต้องถอดตัวเรือนออกจากระบบท่อ ช่วยลดเวลาในการบำรุงรักษาและลดขั้นตอนการรื้อระบบ
MWC Series ใช้ Mechanical Seal และสามารถเลือกวัสดุของซีลให้เหมาะกับลักษณะของของเหลว เช่น Ceramic/Carbon/Viton หรือ SiC/SiC/Viton นอกจากนี้ รุ่นที่มีมอเตอร์ 1 เฟสและ 3 เฟสมีรายละเอียดกำลังและระบบไฟฟ้าแตกต่างกันตามรุ่นย่อย
คุณสมบัติ
- ตัวเรือน ใบพัด เพลา และฝาหลังส่วนที่สัมผัสของเหลวผลิตจาก Stainless Steel AISI 304
- ปั๊มหอยโข่งแบบ End-Suction
- ใช้ใบพัดเดี่ยว
- ออกแบบตามมาตรฐาน EN 733 / DIN 24255
- โครงสร้าง Back-Pull-Out ช่วยให้ถอดชุดหมุนเพื่อบำรุงรักษาได้ง่าย
- สามารถบำรุงรักษาโดยไม่ต้องถอดตัวเรือนปั๊มออกจากระบบท่อ
- ใช้ Mechanical Seal
- มีวัสดุซีลให้เลือกตามลักษณะของของเหลว
- รองรับการใช้งานทั้งมอเตอร์ 1 เฟส และ 3 เฟส ตามรุ่น
- รุ่นมอเตอร์มาตรฐานรองรับความถี่ 50 Hz
- เหมาะสำหรับงานสูบน้ำสะอาดและของเหลวที่มีการกัดกร่อนในระดับที่เหมาะสมกับวัสดุ
- รองรับแรงดันใช้งานสูงสุด 10 bar
- อุณหภูมิของเหลวสูงสุดประมาณ 110°C ตามข้อมูลของ Series
การใช้งาน
- ระบบจ่ายน้ำในอาคาร
- อาคารสำนักงานและบ้านพักอาศัย
- ระบบเพิ่มแรงดันในเส้นท่อ
- อุตสาหกรรมอาหารและเครื่องดื่ม
- อุตสาหกรรมเคมีที่มีของเหลวกัดกร่อนสแตนเลสไม่มาก
- ระบบเครื่องเย็น
- ระบบปรับอากาศ HVAC
- ระบบกรองน้ำดื่มและน้ำใช้
- ระบบล้างทำความสะอาด
- ระบบควบคุมและปรับปรุงมลภาวะทางอากาศและน้ำเสีย
- งานสูบน้ำในกระบวนการผลิตทั่วไป
Specifications
| รายการ | รายละเอียด |
|---|---|
| Brand | MASTERFLOW |
| Series | MWC Series |
| Pump Type | End-Suction Centrifugal Pump |
| Impeller | Single Impeller |
| Design | Back-Pull-Out |
| Material | Stainless Steel AISI 304 |
| Wetted Parts | Casing / Impeller / Shaft / Casing Cover |
| Standard | EN 733 / DIN 24255 |
| Mechanical Seal | Mechanical Seal |
| Seal Material | Ceramic/Carbon/Viton หรือ SiC/SiC/Viton ตามรุ่น |
| Maximum Liquid Temperature | ประมาณ 110°C |
| Maximum Working Pressure | 10 bar |
| Flange | Suction / Discharge ตามมาตรฐานที่กำหนด |
| Motor | 1 Phase / 3 Phase ตามรุ่น |
| Frequency | 50 Hz |
| Speed | 2,900 rpm @ 50 Hz ตามรุ่น |
| Application | ระบบจ่ายน้ำ อาคาร HVAC อาหารและเครื่องดื่ม ระบบกรองน้ำ และงานอุตสาหกรรม |

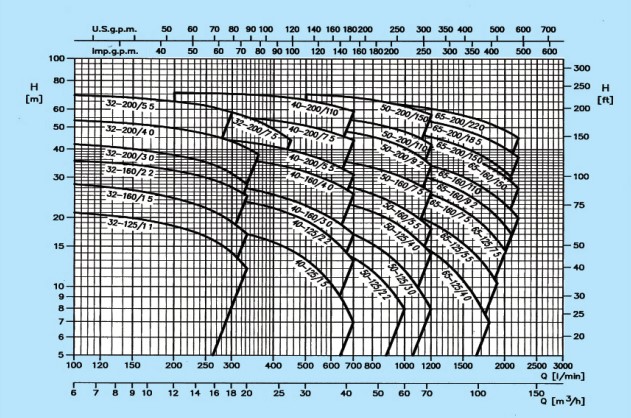

Performance Curves
Specification Table
| รุ่น | Motor | ปริมาณน้ำ | Capacitor | ท่อ (นิ้ว) |
||||||||||||||||||||||||
| (kW) | (HP) | I/min | 100 | 150 | 200 | 250 | 300 | 333 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 1000 | 1200 | 1500 | 1800 | 1900 | 2000 | 2100 | 2200 | ||||
| (m³/h) | 6 | 9 | 12 | 15 | 18 | 20 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 | 60 | 72 | 90 | 108 | 114 | 120 | 126 | 132 | µF | VC | ||||
| ส่งสูง(เมตร) | ||||||||||||||||||||||||||||
| MWC 32-125/11(M) | 1.1 | 1.5 | 21 | 20 | 18.5 | 17 | 15 | 13 | 35 | 450 | 2″x 1⅟4″ (50x32mm) |
|||||||||||||||||
| MWC 32-160/15(M) | 1.5 | 2 | 28 | 26.5 | 24.5 | 22 | 19 | 17 | 40 | 450 | ||||||||||||||||||
| MWC 32-160/22(M) | 2.2 | 3 | 35.5 | 34.5 | 32.5 | 30.5 | 27.5 | 25.5 | 50 | 450 | ||||||||||||||||||
| MWC 32-200/30 | 3.0 | 4 | 42.5 | 41 | 38.5 | 35 | 31.5 | 29 | ||||||||||||||||||||
| MWC 32-200/40 | 4.0 | 5.5 | 53 | 51.5 | 49.5 | 47 | 43.5 | 40.5 | ||||||||||||||||||||
| MWC 32-200/55 | 5.5 | 7.5 | 69 | 67.6 | 65.5 | 63 | 60 | 56 | ||||||||||||||||||||
| MWC 40-125/15(M) | 1.5 | 2 | 18 | 17.5 | 17 | 16 | 15 | 14 | 12.5 | 11 | 9.5 | 8 | 6 | 40 | 450 | 2⅟2″x 1⅟2″ (65x40mm) |
||||||||||||
| MWC 40-125/22(M) | 2.2 | 3 | 26 | 25 | 24.2 | 23 | 22 | 21 | 19 | 17.5 | 16 | 14.3 | 13 | 50 | 450 | |||||||||||||
| MWC 40-160/30 | 3.0 | 4 | 30 | 29 | 28.5 | 27.3 | 26.2 | 25.4 | 24 | 22.5 | 21 | 19.2 | 17.5 | |||||||||||||||
| MWC 40-160/40 | 3.0 | 4 | 38 | 37 | 36 | 35 | 34 | 33 | 31.3 | 30 | 28.2 | 27 | 25 | |||||||||||||||
| MWC 40-200/55 | 5.5 | 7.5 | 46 | 45 | 44 | 43.5 | 42 | 41 | 40 | 38.5 | 27 | 35.1 | 33 | |||||||||||||||
| MWC 40-200/75 | 7.5 | 10 | 56.5 | 58 | 55.3 | 55 | 53.5 | 52.5 | 51.2 | 49.8 | 48.5 | 47 | 45 | |||||||||||||||
| MWC 40-200/110 | 11 | 15 | 71 | 70 | 69.3 | 68.8 | 67.5 | 66.2 | 65 | 63.5 | 62 | 60 | 58 | |||||||||||||||
| MWC 50-125/22(M) | 2.2 | 3 | 17 | 16.6 | 16.1 | 15.5 | 14.9 | 14.2 | 13.4 | 11.8 | 8 | 2⅟2″x 2″ (65x50mm) |
||||||||||||||||
| MWC 50-125/30 | 3.0 | 4 | 20.5 | 20 | 19.5 | 19 | 18.5 | 18 | 17.3 | 15.5 | 12.3 | 8 | ||||||||||||||||
| MWC 50-125/40 | 4.0 | 5.5 | 26 | 25.9 | 25.7 | 25.3 | 24.7 | 24.2 | 23.3 | 22.2 | 19 | 14 | ||||||||||||||||
| MWC 50-160/55 | 5.5 | 7.5 | 31 | 30.5 | 30 | 29.5 | 29 | 28 | 27.6 | 26 | 22.5 | 18 | ||||||||||||||||
| MWC 50-160/75 | 7.5 | 10 | 39 | 38.5 | 38 | 37.5 | 37 | 36.5 | 36 | 34.5 | 31 | 26 | ||||||||||||||||
| MWC 50-200/92 | 9.2 | 12.5 | 50 | 49.5 | 49 | 48.4 | 47.5 | 46 | 41 | 34 | ||||||||||||||||||
| MWC 50-200/110 | 11 | 15 | 56 | 55.5 | 55 | 54.5 | 53.8 | 52 | 48 | 42 | ||||||||||||||||||
| MWC 50-200/150 | 15 | 20 | 70 | 69.5 | 69 | 68.5 | 68 | 66 | 62 | 57 | 3″x 2⅟2″ (80x65mm) |
|||||||||||||||||
| MWC 65-125/40 | 4.0 | 5.5 | 20 | 19.8 | 19.4 | 18.5 | 16.5 | 14.3 | 10.7 | 7 | ||||||||||||||||||
| MWC 65-125/55 | 5.5 | 7.5 | 25 | 24.7 | 24.5 | 23.5 | 21.5 | 19.1 | 15.5 | 11.7 | 10.4 | |||||||||||||||||
| MWC 65-125/75 | 7.5 | 10 | 30.5 | 30 | 29.5 | 29 | 27 | 24.5 | 21 | 16.8 | 15.4 | 14 | ||||||||||||||||
| MWC 65-160/75 | 7.5 | 10 | 30.8 | 30 | 29 | 27 | 25.5 | 21.5 | 17.5 | 16 | 14.5 | |||||||||||||||||
| MWC 65-160/92 | 9.2 | 12.5 | 35 | 34.5 | 34 | 32 | 29.5 | 26 | 21.5 | 20 | 18.6 | 17 | ||||||||||||||||
| MWC 65-160/110 | 11 | 15 | 39 | 38.5 | 38 | 36 | 34 | 30.5 | 26 | 24.5 | 23 | 21.5 | 20 | |||||||||||||||
| MWC 65-160/150 | 15 | 20 | 46 | 45.5 | 45 | 43 | 41 | 37.5 | 33.5 | 32 | 30.5 | 29 | 27 | |||||||||||||||
| MWC 65-200/150 | 15 | 20 | 51.8 | 51 | 50 | 48 | 45.5 | 41 | 36 | 34 | 32 | 30 | – | |||||||||||||||
| MWC 65-200/185 | 18.5 | 25 | 59.2 | 58.5 | 57.5 | 55.5 | 53 | 49 | 44 | 24.5 | 40.5 | 39 | 37 | |||||||||||||||
| MWC 65-200/220 | 22 | 30 | 66 | 65.5 | 65 | 63 | 60.5 | 56.5 | 52 | 50.5 | 48.5 | 47 | 45 | |||||||||||||||
