ปั๊มเคมี Magnetic Pump KUOBAO รุ่น MPX (1/2HP~3HP)
ปั๊มเคมี Magnetic Pump KUOBAO MPX Series เป็นปั๊มเคมีแบบขับเคลื่อนด้วยแม่เหล็ก (Magnetic Drive Sealless Pump) ที่ออกแบบมาเพื่อลดการรั่วซึมและเพิ่มความปลอดภัยในการสูบของเหลวประเภทกรด ด่าง และสารเคมีเข้มข้น เหมาะสำหรับงานในอุตสาหกรรมเคมี ระบบบำบัดน้ำเสีย งานชุบโลหะ และกระบวนการกรองหมุนเวียนที่ต้องการความเสถียรและปลอดภัยสูง
คุณสมบัติ
- ทนกรด ด่าง และสารเคมีเข้มข้นสูง (Acid/Alkaline Resistance) – ตัวเรือนปั๊มผลิตจากวัสดุให้เลือก 4 ชนิด ได้แก่ PP, GFRPP, PVDF และ C-FR ETFE เพื่อให้เหมาะกับความเข้มข้นและอุณหภูมิของสารเคมีในแต่ละงาน โดย:
- PP / GFRPP ทนอุณหภูมิได้สูงสุด 75°C
- PVDF ทนอุณหภูมิได้สูงสุด 90°C
- C-FR ETFE ทนอุณหภูมิได้สูงสุด 100°C
สามารถเลือกวัสดุให้เหมาะกับงานสูบกรด ด่าง หรือของเหลวกัดกร่อนต่าง ๆ ได้อย่างปลอดภัย
- ทนการกัดกร่อนสูง (Corrosion Resistance) – ส่วนแกนปั๊มผลิตจากวัสดุ Ceramic หรือ SiC ช่วยเพิ่มความทนทานต่อการกัดกร่อนของของเหลวและลดการสึกหรอ เหมาะทั้งของเหลวที่มีฤทธิ์กรดต่ำและสูง
- ออกแบบแบริ่งพิเศษ ป้องกันความเสียหายจาก Dry Run (Dry Running Endurance) – ใช้แบริ่งชนิดพิเศษที่ช่วยให้ของเหลวภายในหมุนเวียนเพื่อหล่อเย็นขณะปั๊มทำงาน แม้ในกรณีที่ของเหลวแห้งชั่วขณะ ก็สามารถลดอุณหภูมิและป้องกันความเสียหายต่อเพลาและแม่เหล็กได้
- ประกอบง่าย บำรุงรักษาสะดวก (Easy to Assemble) – ออกแบบโครงสร้างภายในให้เป็นมาตรฐานเดียวกัน ถอดประกอบง่าย ไม่ต้องใช้เครื่องมือพิเศษ ประหยัดเวลาในการซ่อมและตรวจสอบ
- มอเตอร์กำลังสูงและทนทาน (High Performance Motor) – ใช้มอเตอร์แม่เหล็กถาวร (Permanent Magnet Motor) ขนาด 0.37–2.2kW ที่ให้แรงขับสูงและอายุการใช้งานยาวนาน พร้อมระบบป้องกันความร้อนเกิน (Thermal Protection)
การใช้งาน
- งานอุตสาหกรรมเคมีและกรดด่าง
- กระบวนการผลิตแผ่น PCB และ Etching
- ระบบกรองหมุนเวียน (Circulation Filtering)
- งานชุบโลหะและเคลือบผิว (Plating & Surface Treatment)
- ระบบบำบัดน้ำเสียในโรงงานอุตสาหกรรม
Technical Highlights
- ประเภท: Magnetic Drive Sealless Chemical Pump
- กำลังมอเตอร์: 0.37–2.2 kW (1/2–3 HP)
- วัสดุ: PP / GFRPP / PVDF / C-FR ETFE
- อุณหภูมิของเหลวสูงสุด: 100°C
- ระบบขับเคลื่อน: Magnetic Drive (ไม่มีซีลป้องกันการรั่วซึม)
- เหมาะสำหรับงานเคมีที่ต้องการความสะอาด ปลอดภัย และทนต่อการกัดกร่อนสูง
MODEL
| MODEL | MPX | |||
| MATERIAL | PP-PP | F-GFRPP | P-PVDF | E-CFRETFE |
| IN-OUTLET | 25-25×25mm | 44-40×40mm | 45-40×50mm | |
| POWER | 0-1/2HP | 1-1HP | 2-2HP | 3-3HP |
| SPINDLE | C-CERAMIC | S-SIC | ||
| BEARING | A-CERAMIC | C-CARBON | P-PTFE | S-SIC |
| RUBBER | V-VITON | E-EPDM | H-HFKM | A-AFLAS |
| FREQUENCY | 5-50Hz | 6-60Hz | ||
| VOLTAGE | V38-220V/380V 3Φ | V41-208V/415V 3Φ | V44-240V/440V 3Φ | |
| SPECFIC WEIGHT | 50HZ | A-1.2 | B-1.5 | C-2.0 |
| 60Hz | D-1.2 | E-1.5 | F-2.0 | |
SPECIFICATION
| MODEL | MPX-250 | MPX-251 | MPX-440 | MPX-441 | ||
| S.G.* | 1 | 1 | 1.2 | 1.2 | ||
| In-Outlet Diameter | IN | (mm) | 25 | 25 | 40 | 40 |
| OUT | (mm) | 25 | 25 | 40 | 40 | |
| Max, Capacity | 50Hz | (inch) | 120 | 160 | 260 | 320 |
| 60Hz | (inch) | 120 | 160 | 260 | 320 | |
| Max, Head | 50Hz | (L/min) | 15 | 21 | 12 | 17.5 |
| 60Hz | (L/min) | 15 | 20.5 | 11 | 16.5 | |
| Standard Duty Point | 50Hz | (M-L/min) | 12.5-50 | 17-80 | 10-100 | 14-150 |
| 60Hz | (M-L/min) | 12.5-50 | 16.5-80 | 9-100 | 13.5-150 | |
| Motor | Output | (kw) | 0.37 | 0.75 | 0.37 | 0.75 |
| Weight(kg) | 11.7 | 16 | 11 | 16 | ||
| MODEL | MPX-452 | MPX-452H | MPX-453 | MPX-453H | ||
| S.G.* | 1.2 | 1 | 1.2 | 1 | ||
| In-Outlet Diameter | IN | (mm) | 50 | 50 | 50 | 50 |
| OUT | (mm) | 40 | 40 | 40 | 40 | |
| Max, Capacity | 50Hz | (inch) | 450 | 160 | 530 | 300 |
| 60Hz | (inch) | 450 | 160 | 530 | 300 | |
| Max, Head | 50Hz | (L/min) | 24 | 30.5 | 29 | 33 |
| 60Hz | (L/min) | 21 | 29 | 30 | 33.5 | |
| Standard Duty Point | 50Hz | (M-L/min) | 19-200 | 29-100 | 23.5-250 | 31-100 |
| 60Hz | (M-L/min) | 17.5-200 | 28.5-100 | 25-250 | 30-100 | |
| Motor | Output | (kw) | 1.5 | 1.5 | 2.2 | 2.2 |
| Weight(kg) | 22.5 | 22.5 | 24 | 24 | ||

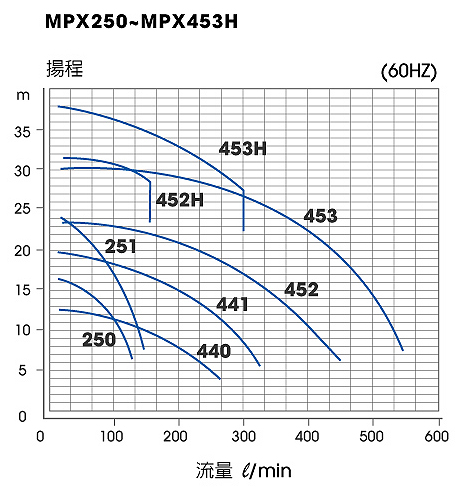

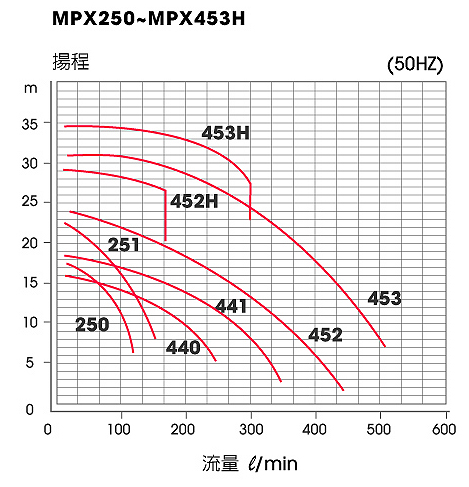

PERFORMANCE CURVE CHART
DIMENSION
| Model | W | H | L | a | b | c | d | e | f | g |
| MPX-250 | 160 | 258 | 426 | 129 | 65 | 131 | 117 | 140 | 90 | 162 |
| MPX-251 | 159.5 | 255 | 466 | 130 | 65 | 131 | 114 | 140 | 90 | 171 |
| MPX-440 | 140 | 226.5 | 426 | 110 | 54 | 99 | 96 | 130.5 | 87.5 | 149 |
| MPX-441 | 159.5 | 255 | 480 | 130 | 71 | 131 | 114 | 140 | 104.5 | 185 |
| MPX-452 | 260 | 280 | 513 | 209.5 | 80 | 202.5 | 120 | 160 | 92 | 157 |
| MPX-453 | 260 | 280 | 513 | 209.5 | 80 | 202.5 | 120 | 160 | 92 | 157 |
