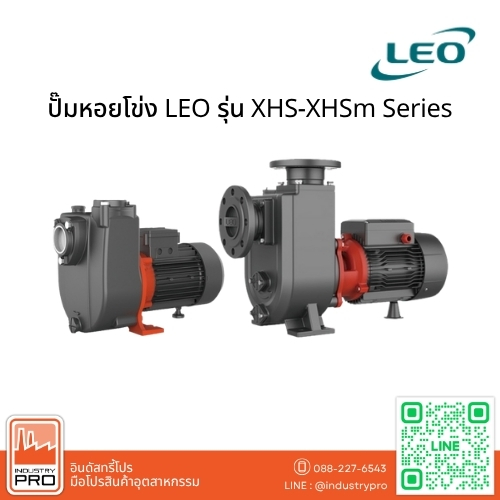

ปั๊มหอยโข่ง LEO รุ่น XHS-XHSm Series
ปั๊มหอยโข่ง LEO รุ่น XHS-XHSm Series เป็น ปั๊มหอยโข่งแบบดูดตัวเอง (Self-Priming Centrifugal Pump) ออกแบบสำหรับงานสูบน้ำสะอาดหรือของเหลวที่มีคุณสมบัติทางกายภาพและเคมีใกล้เคียงกับน้ำ สามารถใช้งานสูบน้ำจากบ่อ แม่น้ำ และแหล่งน้ำธรรมชาติ รวมถึงงานชลประทานและระบบน้ำทั่วไป
ตัวปั๊มใช้โครงสร้างเหล็กหล่อเคลือบป้องกันสนิม พร้อมเพลา สแตนเลส AISI 304 และใบพัดทองเหลือง เหมาะสำหรับงานที่ต้องการความทนทานและสามารถติดตั้งในระบบสูบน้ำที่มีระยะดูดได้สูงสุด 8 เมตร โดยรองรับอุณหภูมิของของเหลวสูงสุด 40°C
คุณสมบัติ
- สามารถดูดน้ำได้เองโดยไม่ต้องใช้ระบบล่อน้ำภายนอก (Self-Priming)
- ตัวเรือนปั๊มผลิตจากเหล็กหล่อ พร้อมการเคลือบป้องกันสนิม
- เพลา (Shaft) ผลิตจากสแตนเลส AISI 304
- ใบพัดผลิตจากทองเหลือง
- รองรับอุณหภูมิของของเหลวสูงสุด 40°C
- ระยะดูดสูงสุด 8 เมตร
- ซีลแบบ Carbon / Ceramic
- เหมาะสำหรับสูบน้ำสะอาดและของเหลวที่มีคุณสมบัติใกล้เคียงกับน้ำ
มอเตอร์
- ขดลวดมอเตอร์ทองแดง 100% (Copper Winding)
- ใช้ลูกปืนคุณภาพสูงจาก C&U Bearing
- มี Thermal Protector ป้องกันความร้อนเกินในรุ่นมอเตอร์ 1 เฟส
- ฉนวนมอเตอร์ระดับ Class F
- ระดับการป้องกันฝุ่นและน้ำ IPX4
- อุณหภูมิแวดล้อมขณะทำงานสูงสุด 40°C
การใช้งาน
- สูบน้ำจากบ่อ แม่น้ำ หรือแหล่งน้ำธรรมชาติ
- ระบบน้ำเพื่อการเกษตรและชลประทาน
- ระบบจ่ายน้ำทั่วไป
- ระบบสูบน้ำในอาคารและสถานประกอบการ
- งานอุตสาหกรรมที่ใช้น้ำสะอาด
- งานสูบน้ำที่ต้องการความสามารถในการดูดตัวเอง
วัสดุ
| ส่วนประกอบ | วัสดุ |
|---|---|
| ตัวเรือนปั๊ม (Pump Casing) | เหล็กหล่อเคลือบป้องกันสนิม |
| เพลา (Shaft) | สแตนเลส AISI 304 |
| ใบพัด (Impeller) | ทองเหลือง |
| ซีล (Seal) | Carbon / Ceramic |
Specifications
| หัวข้อ | รายละเอียด |
|---|---|
| ประเภทปั๊ม | ปั๊มหอยโข่งแบบดูดตัวเอง (Self-Priming Centrifugal Pump) |
| รุ่น | XHS-XHSm Series |
| วัสดุตัวเรือนปั๊ม | เหล็กหล่อเคลือบป้องกันสนิม |
| เพลา | สแตนเลส AISI 304 |
| ใบพัด | ทองเหลือง |
| ซีล | Carbon / Ceramic |
| อุณหภูมิของเหลวสูงสุด | 40°C |
| ระยะดูดสูงสุด | 8 เมตร |
| ฉนวนมอเตอร์ | Class F |
| ระดับการป้องกัน | IPX4 |
| ระบบป้องกันความร้อน | Thermal Protector สำหรับมอเตอร์ 1 เฟส |
Specification Table
| Model | Power (kW) | HP | Q (m³/h) | H (m) | Max. Suction (m) | Max. Liquid Temp (°C) | Material |
|---|---|---|---|---|---|---|---|
| XHSm550 | 0.37 | 0.5 | 3 | 25 | 8 | 40 | Cast Iron / AISI304 Shaft |
| XHSm750 | 0.55 | 0.75 | 3.5 | 30 | 8 | 40 | Cast Iron / AISI304 Shaft |
| XHSm1100 | 0.75 | 1.0 | 4.5 | 35 | 8 | 40 | Cast Iron / AISI304 Shaft |
| XHSm1500 | 1.1 | 1.5 | 6 | 38 | 8 | 40 | Cast Iron / AISI304 Shaft |
| XHSm2200 | 1.5 | 2.0 | 7 | 42 | 8 | 40 | Cast Iron / AISI304 Shaft |

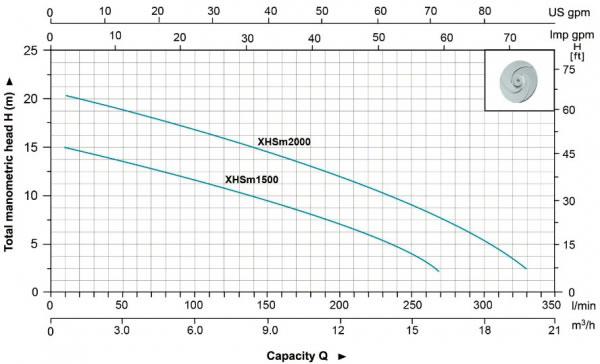

Performance Curve
Technical Data
| MODEL | POWER | Q (m³/h) | 0 | 2.1 | 4.5 | 6.6 | 8.1 | 10.2 | 12 | 14.1 | 16.2 | 19.8 | ||
| Single Phase | Three Phase | kW | HP | Q (l/min) | 0 | 35 | 75 | 110 | 135 | 170 | 200 | 235 | 270 | 330 |
| XHSm1500 | XHS1500 | 1.1 | 1.5 | H(m) | 15 | 14 | 12.5 | 11 | 10 | 8.5 | 7 | 5 | 2.5 | – |
| XHSm2000 | XHS2000 | 1.5 | 2 | 20.5 | 19 | 17.5 | 16 | 15 | 13.5 | 12 | 10 | 7.5 | 2.5 | |

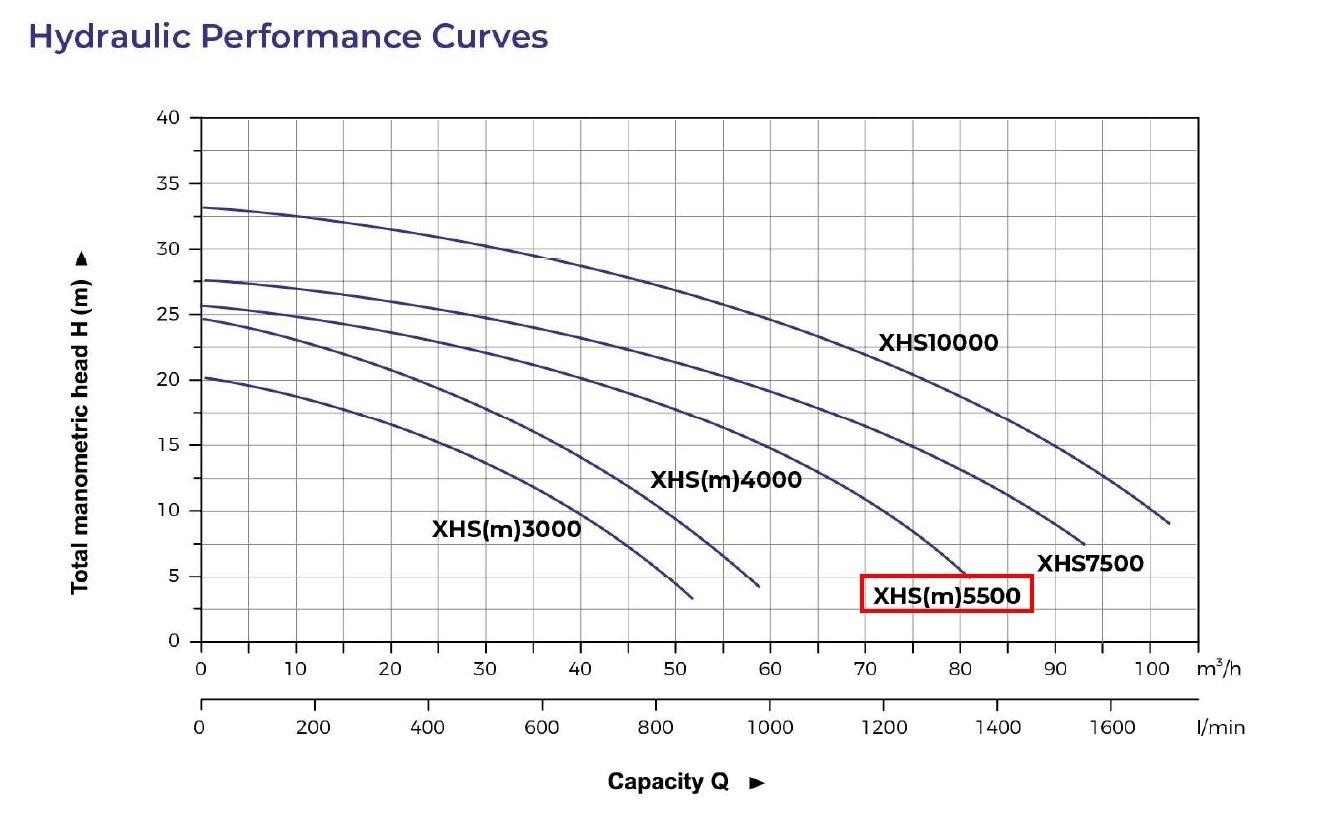

| MODEL | POWER | Q (m³/h) | 0 | 5 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 65 | 70 | 80 | 90 | 100 | ||
| Single Phase | Three Phase | kW | HP | Q (l/min) | 0 | 83 | 166 | 199 | 249 | 332 | 415 | 498 | 581 | 664 | 747 | 830 | 996 | 1079 | 1162 | 1328 | 1494 | 1660 |
| XHSm3000 | XHS3000 | 2.2 | 3 | H(m) | 20 | 20 | 19 | 19 | 18 | 17 | 15 | 14 | 12 | 10 | 8 | 5 | – | – | – | – | – | – |
| XHSm4000 | XHS4000 | 3 | 4 | 25 | 24 | 23 | 23 | 22 | 21 | 20 | 18 | 16 | 14 | 12 | 10 | – | – | – | – | – | – | |
| XHSm5500 | XHS5500 | 4 | 5.5 | 26 | 25 | 25 | 25 | 24 | 24 | 23 | 22 | 22 | 21 | 19 | 18 | 15 | 13 | 11 | 6 | – | – | |
| – | XHS7500 | 5.5 | 7.5 | 28 | 27 | 27 | 27 | 27 | 26 | 26 | 25 | 24 | 23 | 22 | 21.5 | 19 | 18 | 16 | 13 | 9 | – | |
| – | XHS10000 | 7.5 | 10 | 33 | 33 | 33 | 33 | 32 | 32 | 31 | 31 | 30 | 29 | 28 | 27 | 24 | 23 | 22 | 19 | 15 | 10 | |
