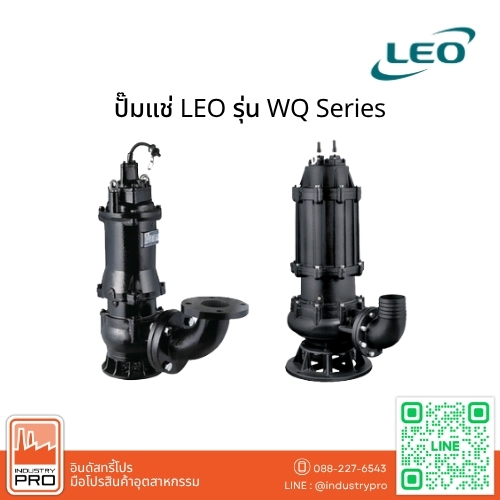

ปั๊มแช่ LEO รุ่น WQ Series
ปั๊มจุ่ม LEO รุ่น WQ Series (Submersible Sewage Pump) เป็นปั๊มจุ่มสำหรับสูบน้ำเสียและของเหลวที่มีของแข็งปะปน ออกแบบสำหรับงานระบายน้ำเสียในโรงงานอุตสาหกรรม ระบบบำบัดน้ำเสีย โรงงาน ฟาร์ม รวมถึงงานก่อสร้างที่ต้องการสูบน้ำที่มีตะกอน ขยะ หรือของเสียออกจากพื้นที่อย่างมีประสิทธิภาพ
WQ Series รองรับของแข็งที่มีขนาดประมาณ 20–80 มม. ตามรุ่น สามารถติดตั้งทำงานใต้น้ำได้ลึกสูงสุด 10 เมตร และรองรับอุณหภูมิของเหลวสูงสุด 40°C พร้อมระดับการป้องกันมอเตอร์ IP68 เหมาะสำหรับงานระบายน้ำเสียและงานสูบน้ำที่ต้องการความทนทานในการใช้งานต่อเนื่อง โดยข้อมูลของ LEO ระบุการใช้งานในโรงงาน ไซต์ก่อสร้าง ระบบบำบัดน้ำเสียเทศบาล สถานีสูบน้ำ และงานชลประทานชนบท
คุณสมบัติ
- ออกแบบสำหรับงานสูบน้ำเสียที่มีของแข็งขนาด 20–80 มม.
- ใบพัดและตัวเรือนผลิตจาก เหล็กหล่อ (Cast Iron)
- เพลา สแตนเลส (Stainless Steel)
- ใช้ Mechanical Seal ช่วยป้องกันการรั่วซึม
- สามารถทำงานใต้น้ำได้ลึกสูงสุด 10 เมตร
- รองรับอุณหภูมิของเหลวสูงสุด 40°C
- ระดับการป้องกันมอเตอร์ IP68
- รองรับค่า pH ของของเหลว 6–10
- มอเตอร์ขดลวดทองแดง
- ฉนวนมอเตอร์ระดับ Class F
- สายไฟมาตรฐานความยาว 8 เมตร
- มีระบบป้องกันมอเตอร์ในตัวตามช่วงกำลัง
- มีรุ่นที่รองรับไฟ 1 เฟส 220V / 3 เฟส 380V ตามรุ่น
Motor Specification
- มอเตอร์ขดลวดทองแดง
- ระบบระบายความร้อนด้วยน้ำ
- ระดับการป้องกัน IP68
- ฉนวนมอเตอร์ Class F
- สายไฟมาตรฐานความยาว 8 เมตร
- ระบบป้องกันมอเตอร์ในตัวสำหรับช่วงกำลังที่กำหนด
- รองรับไฟฟ้า 1 เฟส 220V หรือ 3 เฟส 380V ตามรุ่น
ข้อดี
- รองรับของแข็งขนาดใหญ่ได้ตามรุ่น ลดปัญหาการอุดตันในงานน้ำเสีย
- โครงสร้างเหล็กหล่อแข็งแรง เหมาะกับงานระบายน้ำเสีย
- ระดับป้องกัน IP68 เหมาะสำหรับการทำงานใต้น้ำ
- รองรับการติดตั้งในบ่อหรือพื้นที่ที่ต้องสูบน้ำออกจากระดับต่ำ
- มีรุ่นครอบคลุมกำลังมอเตอร์ตั้งแต่ขนาดเล็กถึงงานอุตสาหกรรม
- สามารถเลือกการติดตั้งแบบต่อท่อหรือระบบ Guide Rail ได้ตามรุ่น
- เหมาะกับงานที่ต้องการสูบน้ำเสียอย่างต่อเนื่อง
การใช้งาน
- สูบน้ำเสียในโรงงานอุตสาหกรรม
- ระบบระบายน้ำเสียในโรงบำบัดน้ำเสีย
- ระบบสูบน้ำเสียในโรงงานและอาคาร
- งานระบายน้ำในไซต์ก่อสร้าง
- ระบบน้ำเสียในฟาร์มและโรงเลี้ยงสัตว์
- สูบน้ำเสียในโรงแรมและสถานประกอบการ
- งานระบายน้ำในโครงการก่อสร้าง
- งานสูบน้ำเสียที่มีตะกอนหรือของแข็งปะปน
- งานชลประทานและบ่อก๊าซชีวภาพ
วัสดุ
| ส่วนประกอบ | วัสดุ |
|---|---|
| ตัวเรือนปั๊ม (Casing) | Cast Iron |
| ใบพัด (Impeller) | Cast Iron |
| เพลา (Shaft) | Stainless Steel |
| Mechanical Seal | Carbon / Silicon Carbide |
Technical Data
| Model | Voltage (V) | Speed (r.p.m) | Max Flow (m³/h) | Max Head (m) | Motor Power (kW) | HP | Outlet (in) | Guide Rail Fitting | Impeller Passage (mm) | N.W (kg) | G.W (kg) | Packing Dimension (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50WQ10-10-0.75 | 380 | 2850 | 26 | 12 | 0.75 | 1 | 2 | 50-50 | 25 | 18.5 | 20 | 490×255×240 |
| 50WQD10-10-0.75(F) | 220 | 2850 | 26 | 12 | 0.75 | 1 | 2 | 50-50 | 25 | 19.5 | 21 | 490×255×240 |
| 50WQB-16-1.1 | 380 | 2850 | 26 | 18 | 1.1 | 1.5 | 2 | 50-50 | 20 | 24 | 25.5 | 490×255×240 |
| 50WQDB-16-1.1(F) | 220 | 2850 | 26 | 18 | 1.1 | 1.5 | 2 | 50-50 | 20 | 23.5 | 24.5 | 490×255×240 |
| 65WQ15-10-1.1 | 380 | 2850 | 30 | 15 | 1.1 | 1.5 | 2 | 65-65 | 25 | 23.5 | 25 | 490×255×240 |
| 65WQ15-10-1.1(F) | 220 | 2850 | 30 | 15 | 1.1 | 1.5 | 2 | 65-65 | 25 | 24 | 25 | 520×260×240 |
| 50WQB-20-1.5 | 380 | 2850 | 35 | 22 | 1.5 | 2 | 2 | 50-50 | 20 | 25 | 26 | 520×260×240 |
| 50WQDB-20-1.5(F) | 220 | 2850 | 35 | 22 | 1.5 | 2 | 2 | 50-50 | 20 | 26 | 28 | 520×260×240 |
| 65WQ15-15-1.5 | 380 | 2850 | 30 | 20 | 1.5 | 2 | 2 | 65-65 | 25 | 26.5 | 28 | 510×255×240 |
| 65WQ15-15-1.5(F) | 220 | 2850 | 30 | 20 | 1.5 | 2 | 2 | 65-65 | 25 | 27 | 29 | 510×255×240 |
| 50WQ15-20-2.2 | 380 | 2850 | 35 | 20 | 2.2 | 3 | 2 | 50-50 | 25 | 42 | 44 | 690×260×315 |
| 65WQ25-17-2.2 | 380 | 2850 | 48 | 22 | 2.2 | 3 | 2½ | 65-65 | 25 | 44 | 46 | 690×260×315 |
| 80WQ40-9-2.2 | 380 | 2850 | 64 | 9 | 2.2 | 3 | 3 | 80-80 | 30 | 49.5 | 51.5 | 710×260×315 |
| 65WQ15-26-3 | 380 | 2850 | 30 | 26 | 3 | 4 | 2 | 65-65 | 30 | 52 | 57 | 710×260×315 |
| 65WQ25-22-3 | 380 | 2850 | 48 | 26 | 3 | 4 | 2½ | 65-65 | 30 | 52 | 57 | 710×260×315 |
| 80WQ40-13-3 | 380 | 2850 | 64 | 13 | 3 | 4 | 3 | 80-80 | 30 | 58 | 60 | 750×240×325 |
| 100WQ90-9-3 | 380 | 2850 | 90 | 9 | 3 | 4 | 4 | 100-100 | 30 | 57 | 63 | 750×240×325 |
| 65WQ25-28-4 | 380 | 2850 | 48 | 33 | 4 | 5.5 | 2½ | 65-65 | 25 | 61 | 63 | 780×260×325 |
| 80WQ40-18-4 | 380 | 2850 | 64 | 24 | 4 | 5.5 | 3 | 80-80 | 30 | 64 | 71.2 | 800×260×325 |
| 100WQ65-15-4 | 380 | 2850 | 92 | 15 | 4 | 5.5 | 4 | 100-100 | 30 | 66 | 73 | 800×260×325 |
| 80WQ30-30-5.5 | 380 | 2850 | 47 | 36 | 5.5 | 7.5 | 3 | 80-80 | 30 | 73 | 83 | 800×290×335 |
| 100WQ50-25-7.5 | 380 | 2850 | 81 | 25 | 7.5 | 10 | 4 | 100-100 | 30 | 89 | 96 | 810×300×375 |
| 80WQ20-45-7.5 | 380 | 2850 | 52 | 45 | 7.5 | 10 | 2 | 50-50 | 25 | 114 | 127.5 | 934×364×435 |
| Model | Voltage (V) | Speed (r.p.m) | Max Flow (m³/h) | Max Head (m) | Motor Power (kW) | HP | Outlet (in) | Guide Rail Fitting | Impeller Passage (mm) | N.W (kg) | G.W (kg) | Packing Dimension (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80WQ30-33-7.5 | 380 | 2850 | 80 | 33 | 7.5 | 10 | 3 | 80-80 | 30 | 112 | 126 | 934×364×435 |
| 100WQ65-22-7.5 | 380 | 2850 | 80 | 34 | 7.5 | 10 | 4 | 100-100 | 35 | 115 | 129.5 | 964×364×435 |
| 150WQ100-10-7.5 | 380 | 1450 | 160 | 10 | 7.5 | 10 | 6 | 150-150 | 55 | 141 | 155.5 | 905×415×585 |
| 150WQ110-10.5-9.5(4P) | 380 | 1450 | 200 | 12 | 9.5 | 12 | 6 | 150-150 | 55 | 151 | 167.5 | 935×415×585 |
| 100WQ100-17-7.5(4P) | 380 | 1450 | 170 | 24 | 7.5 | 10 | 4 | 100-100 | 55 | 158 | 175 | 985×415×585 |
| 100WQ250-7.5(4P) | 380 | 1450 | 240 | 12 | 7.5 | 10 | 6 | 150-150 | 65 | 200 | 218 | 730×490×1113 |
| 100WQ120-22-11(4P) | 380 | 1450 | 260 | 24 | 11 | 15 | 4 | 100-100 | 50 | 253 | 271 | 700×470×1130 |
| 150WQ150-15-11(4P) | 380 | 1450 | 260 | 24 | 11 | 15 | 6 | 150-150 | 50 | 256 | 274 | 700×470×1130 |
| 200WQ300-11-14(4P) | 380 | 1450 | 450 | 17 | 14 | 18.5 | 8 | 200-200 | 50 | 283 | 298 | 700×500×1170 |
| 100WQ100-27-15(4P) | 380 | 1450 | 210 | 35 | 15 | 20 | 4 | 100-100 | 50 | 275 | 293 | 700×470×1170 |
| 150WQ150-22-15(4P) | 380 | 1450 | 290 | 29 | 15 | 20 | 6 | 150-150 | 55 | 277 | 295 | 700×470×1170 |
| 200WQ300-12-15(4P) | 380 | 1450 | 490 | 21 | 15 | 20 | 8 | 200-200 | 65 | 320 | 336 | 700×480×1220 |
| 100WQ130-21-18.5(4P) | 380 | 1450 | 200 | 38 | 18.5 | 25 | 4 | 100-100 | 50 | 326 | 344.5 | 700×480×1220 |
| 150WQ150-24-18.5(4P) | 380 | 1450 | 300 | 33 | 18.5 | 25 | 6 | 150-150 | 50 | 327 | 345 | 700×480×1220 |
| 200WQ300-15-18.5(4P) | 380 | 1450 | 530 | 28 | 18.5 | 25 | 8 | 200-200 | 50 | 354 | 373 | 720×510×1280 |
| 150WQ150-28-22(4P) | 380 | 1450 | 320 | 33 | 22 | 30 | 6 | 150-150 | 55 | 347 | 367 | 700×480×1240 |
| 200WQ300-18-22(4P) | 380 | 1450 | 550 | 27 | 22 | 30 | 8 | 200-200 | 65 | 379 | 395 | 720×510×1280 |
| 250WQ400-18-30(4P) | 380 | 1450 | 680 | 27 | 30 | 40 | 10 | 250-250 | 85 | 497 | 519 | 780×560×1430 |
| 200WQ300-21-30(4P) | 380 | 1450 | 530 | 34 | 30 | 40 | 8 | 200-200 | 55 | 459 | 475 | 780×560×1430 |
| 250WQ500-14-30(4P) | 380 | 1450 | 660 | 27 | 30 | 40 | 10 | 250-250 | 85 | 512 | 535 | 780×560×1490 |
| 300WQ680-14-37(4P) | 380 | 1450 | 830 | 24 | 37 | 50 | 12 | 300-300 | 90 | 555 | 579 | 780×620×1540 |
| 250WQ500-17-37(4P) | 380 | 1450 | 680 | 30 | 37 | 50 | 10 | 250-250 | 85 | 567 | 598 | 820×620×1540 |
| 250WQ500-18-37(4P) | 380 | 1450 | 680 | 32 | 37 | 50 | 10 | 250-250 | 85 | 570 | 593 | 820×620×1540 |
| 200WQ300-30-45(4P) | 380 | 1450 | 660 | 45 | 45 | 60 | 8 | 200-200 | 80 | 612 | 634 | 820×620×1540 |
| 250WQ520-24-45(4P) | 380 | 1450 | 820 | 34 | 45 | 60 | 10 | 250-250 | 85 | 629 | 704 | 780×560×1540 |
| 300WQ800-14-45(4P) | 380 | 1450 | 1080 | 28 | 45 | 60 | 12 | 300-300 | 90 | 650 | 674 | 860×720×1590 |
| Model | Voltage (V) | Motor Power (kW) | HP | Outlet (in) | Guide Rail Fitting | Max Flow (m³/h) | Max Head (m) | Speed (r.p.m) | Impeller Passage (mm) | N.W (kg) | Packing Dimension (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80WQ30-33-7.5 | 380 | 7.5 | 10 | 3 | 80-80 | 77 | 33 | 2850 | 30 | 112 | 934×364×435 |
| 100WQ65-22-7.5 | 380 | 7.5 | 10 | 4 | 100-100A | 108 | 34 | 2850 | 35 | 115 | 964×364×425 |
| 150WQ100-10-7.5 | 380 | 7.5 | 10 | 6 | 150-150 | 140 | 20 | 1450 | 55 | 123 | 1010×370×475 |
| 100WQ65-15.5-5.5(4P) | 380 | 5.5 | 7.5 | 4 | 100-100 | 145 | 21 | 1450 | 55 | 126 | 1030×450×530 |
| 150WQ110-10.5-9.5(4P) | 380 | 9.5 | 12.5 | 6 | 150-150 | 200 | 12 | 1450 | 55 | 151 | 935×415×585 |
| 100WQ100-17-7.5(4P) | 380 | 7.5 | 10 | 4 | 100-100 | 170 | 24 | 1450 | 55 | 158 | 1030×450×530 |
| 100WQ250-7.5(4P) | 380 | 7.5 | 10 | 6 | 200-200 | 372 | 12 | 1450 | 65 | 200 | 730×490×1115 |
| 150WQ150-15-11(4P) | 380 | 11 | 15 | 6 | 150-150 | 260 | 24 | 1450 | 50 | 239 | 500×600×1180 |
| 200WQ300-11-14(4P) | 380 | 11 | 15 | 8 | 200-200 | 360 | 17 | 1450 | 50 | 253 | 500×600×1180 |
| 100WQ100-13-15(4P) | 380 | 15 | 20 | 4 | 100-100 | 190 | 32 | 1450 | 50 | 239 | 500×600×1180 |
| 200WQ300-12-15(4P) | 380 | 15 | 20 | 8 | 200-200 | 380 | 23 | 1450 | 65 | 274 | 500×600×1180 |
| 100WQ130-21-15(4P) | 380 | 15 | 20 | 4 | 100-100 | 200 | 26 | 1450 | 50 | 274 | 640×480×1270 |
| 150WQ150-18.5-18.5(4P) | 380 | 18.5 | 25 | 6 | 150-150 | 300 | 25 | 1450 | 55 | 290 | 640×480×1270 |
| 200WQ250-15-18.5(4P) | 380 | 18.5 | 25 | 8 | 200-200 | 400 | 23 | 1450 | 65 | 324 | 510×640×1210 |
| 150WQ150-22-22(4P) | 380 | 22 | 30 | 6 | 150-150 | 330 | 28 | 1450 | 55 | 324 | 510×640×1250 |
| 200WQ300-18-22(4P) | 380 | 22 | 30 | 8 | 200-200 | 550 | 27 | 1450 | 65 | 379 | 720×510×1280 |
| 250WQ400-18-30(4P) | 380 | 30 | 40 | 10 | 250-250 | 600 | 28 | 1450 | 85 | 446 | 660×710×1360 |
| 300WQ800-14-37(4P) | 380 | 37 | 50 | 12 | 300-300 | 1080 | 28 | 1450 | 90 | 575 | 700×750×1600 |
| 200WQ65-15-37(4P) | 380 | 37 | 50 | 6 | 150-150 | 380 | 43 | 1450 | 70 | 490 | 630×660×1360 |
| 250WQ600-12-37(4P) | 380 | 37 | 50 | 10 | 250-250 | 720 | 32 | 1450 | 70 | 495 | 660×710×1360 |
| 300WQ800-14-45(4P) | 380 | 45 | 60 | 12 | 300-300 | 1200 | 28 | 1450 | 80 | 535 | 700×750×1540 |
| 250WQ600-13-45(4P) | 380 | 45 | 60 | 10 | 250-250 | 800 | 33 | 1450 | 80 | 545 | 660×710×1500 |
| 300WQ800-14-45(4P) | 380 | 45 | 60 | 12 | 300-300 | 1300 | 25 | 1450 | 80 | 575 | 700×750×1600 |
