ปั๊มเคมี KUOBAO รุ่น VPM-2503 Series (Permanent Magnet Frequency Conversion Canned Pump)
ปั๊มเคมี KUOBAO VPM-2503 Series คือปั๊มเคมีแบบกระป๋อง (Canned Pump) ที่ใช้มอเตอร์แม่เหล็กถาวรควบคุมความถี่ (Permanent Magnet Synchronous Motor) ประสิทธิภาพสูงระดับ IE5 ออกแบบด้วยซอฟต์แวร์ ANSYS เพื่อให้ได้สมรรถนะสูงสุดทั้งด้านแรงดัน การไหล และความทนทาน เหมาะสำหรับงานสูบสารเคมีเข้มข้น งานหมุนเวียนของเหลว และระบบกรองสารเคมีในโรงงานอุตสาหกรรมขนาดใหญ่
คุณสมบัติ
1. มอเตอร์แม่เหล็กถาวรควบคุมความถี่สูง (Permanent Magnet Synchronous Frequency Conversion Motor)
ใช้เทคโนโลยีมอเตอร์ประสิทธิภาพสูงระดับ IE5 ที่ออกแบบด้วยซอฟต์แวร์ ANSYS เพื่อแก้ปัญหาระยะช่องอากาศ (Air Gap) ช่วยลดอุณหภูมิขณะทำงาน ไม่มีพัดลม เสียงรบกวนต่ำ ตอบสนองรวดเร็วต่อการเปลี่ยนแปลงความถี่ และสามารถปรับรอบได้แม่นยำ พร้อมระบบป้องกันระดับ IP66 และฉนวนมอเตอร์ F Class เพื่อความปลอดภัยสูงสุด
2. ปั๊มกระป๋องประสิทธิภาพสูง (Canned Pump)
โครงสร้างปั๊มออกแบบด้วยการวิเคราะห์พลศาสตร์ของไหล (Fluid Mechanics Analysis) ช่วยเพิ่มประสิทธิภาพการสูบและลดการสูญเสียพลังงาน ตัวปั๊มทำงานร่วมกับมอเตอร์แม่เหล็กถาวรแบบ Variable Frequency ได้อย่างสมบูรณ์แบบ มีระบบซีลภายในแบบไร้รอยรั่ว (Seal-less Design) ป้องกันการรั่วของสารเคมีในระหว่างการทำงาน
Innovative Patent Design
1. ระบบป้องกันการรั่วซึมอัจฉริยะ (Security Architecture)
ติดตั้งฝาครอบป้องกันการรั่ว (Leakage Protection Cover) พร้อมเซนเซอร์ตรวจจับสารเคมีรั่ว (Leak Sensor) หากเกิดความเสียหายของชิ้นส่วนด้านใน ระบบจะส่งสัญญาณเตือนและหยุดการทำงานโดยอัตโนมัติ ช่วยลดความเสียหายที่อาจเกิดขึ้นกับตัวปั๊มหรือมอเตอร์
2. โครงสร้างทนการกัดกร่อน (Anti-Corrosion Structure)
ตัวเรือนมอเตอร์ผลิตจากวัสดุ V0 Grade ที่ทนความร้อนสูงและไม่ติดไฟ พร้อมความปลอดภัยระดับ UL-94V0 สามารถป้องกันการกัดกร่อนจากไอกรดและไอด่าง รวมถึงของเหลวสารเคมีได้อย่างมีประสิทธิภาพ
3. ระบบระบายความร้อนเฉพาะทาง (Heat Dissipation Structure)
ออกแบบช่องระบายอากาศเฉพาะในเฟรมมอเตอร์ เพื่อช่วยระบายความร้อนได้รวดเร็วและต่อเนื่อง ช่วยลดอุณหภูมิระหว่างการทำงาน ยืดอายุการใช้งานของมอเตอร์และป้องกันการโอเวอร์ฮีต
4. ระบบควบคุมความถี่เฉพาะ (Frequency Converter Selection)
ต้องใช้ร่วมกับอินเวอร์เตอร์เฉพาะทางประเภท IPM/SPM Frequency Converter ที่ออกแบบมาสำหรับมอเตอร์แม่เหล็กถาวร เพื่อให้ควบคุมรอบความเร็วได้แม่นยำและปลอดภัย ห้ามใช้อินเวอร์เตอร์ทั่วไป (IM Converter) เพราะอาจทำให้มอเตอร์ไม่ทำงานหรือเสียหายได้
Technical Highlights
- ประเภท: Permanent Magnet Frequency Conversion Canned Pump
- มอเตอร์: IE5 Ultra-Efficiency Permanent Magnet Motor
- ระดับการป้องกัน: IP66 / Insulation F-Class
- วัสดุโครงสร้าง: Anti-Corrosion V0 Grade Engineering Plastic
- ระบบซีล: Seal-less Canned Type (No Leakage Design)
- ระบบควบคุม: Variable Frequency Drive (VFD)
- เหมาะสำหรับ: งานสูบสารเคมีเข้มข้น / ระบบกรอง / ระบบหมุนเวียนสารเคมี
การใช้งาน
- อุตสาหกรรมเคมีและอิเล็กทรอนิกส์ (Chemical & Electronics Industry)
- กระบวนการผลิตสารเคลือบและชุบโลหะ (Coating & Plating Process)
- ระบบกรองและหมุนเวียนของเหลว (Circulation & Filtration Systems)
- โรงงานบำบัดน้ำเสียที่ใช้สารเคมีเข้มข้น (Wastewater & Acid Transfer Systems)
MODEL
| Model | VPM Series |
| Material | F-GFRPP H-PPH C-CFRPP P-PVDF E-CFRETFE |
| In-Outlet | 25-25x25mm 44-40x40mm 45-40x50mm |
| Kw | 03-250w 0-0.4kw 08-0.55kw 1-0.75kw |
| Spindle | C-CERAMIC S-SIC |
| Bearing | C-CARBON C-CERAMIC S-SIC |
| Rubber | E-EPDM V-VITON H-HFKM |
| Leak Sensor | S-Additional purchase of leak detectionsensor (Options) |
| Motor Casing | F-GFRPP (Standard) P-GFRPPS (Options ) |
| For Medium Outlet | TM-Medium Outlet |
| Model | PM Series |
| KW / HP | 0.25-0.25KW(1/3HP) 0.4-0.4KW(1/2HP) |
| 0.55-0.55KW(3/4HP) 0.75-0.75KW(1HP) | |
| 1.1-1.1KW(1.5HP) 1.5-1.5KW(1.5HP) | |
| 2.2-2.2KW(3HP) 4-4KW(5.5HP) | |
| 5.5-5.5KW(7.5HP) 7.5-7.5KW(10HP) | |
| Rated Frequency | 2-200HZ |
| Rated Speed | C-CARBON C-CERAMIC S-SIC |
| Motor Rotor Pole Pairs | 4-4P |
| Voltage | 348:3Ø/480V 344:3Ø/440V |
| 338:3Ø/380V 322:3Ø/220V |

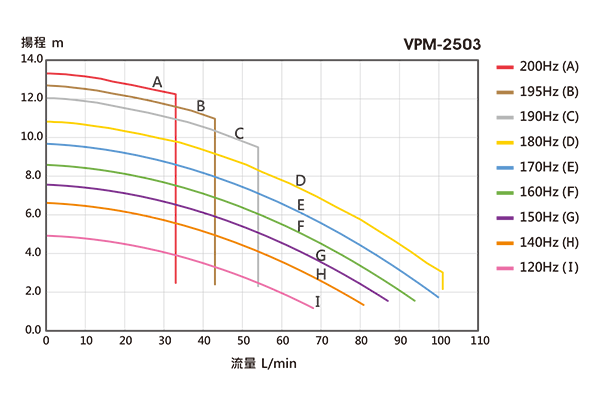

PERFORMANCE CURVE CHART
| Hz | No | Outlet / Inlet | HP | Head | Capacity | Standard Duty Point |
| (mm) | (M) | (L/Min) | (M-L/Min) | |||
| 200 | A | 25/25 | 1/3 | – | – | – |
| 195 | B | – | – | – | ||
| 190 | C | 11.5~9.5 | 20-55 | 9.5-55 | ||
| 180 | D | 10-3 | 30-100 | 7.6-62 | ||
| 170 | E | 9-3 | 23-90 | 6.8-60 | ||
| 160 | F | 8-3 | 20-85 | 6-55 | ||
| 150 | G | 7-3 | 20-76 | 5.4-50 | ||
| 140 | H | 6-2.5 | 23-70 | 4.7-48 | ||
| 120 | I | 4.5-2 | 19-60 | 3.3-45 |
DIMENSION
| VPM-687/6810 | VPM-663 | VPM-2515 |
| VPM-665 | VPM-563 | VPM-440/4408 |
| VPM-565 | VPM-452/453 | VPM-2508 |
| VPM-455 | VPM-441/4415 | VPM-2503 |
VPM-252/253
| MODEL | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | X | Y | Z |
| VPM-687/6810 | 213 | 18 | 415 | 80 | 150 | 190 | 8 | 19 | 26 | 65 | 140 | 174 | 4 | 19 | 24 | 111 | 118 | 245 | 273 | 302 | 14 | 412 | 378 | 321 | 362 | 62 |
| VPM-665 | 198 | 18 | 395 | 65 | 140 | 174 | 4 | 19 | 24 | 65 | 140 | 174 | 4 | 19 | 24 | 96 | 107 | 208 | 236 | 236 | 14 | 375 | 336 | 284 | 296 | 71 |
| VPM-565 | 198 | 18 | 378 | 65 | 140 | 174 | 4 | 19 | 24 | 50 | 122 | 160 | 4 | 19 | 18 | 94 | 102 | 208 | 236 | 236 | 14 | 370 | 324 | 284 | 296 | 66 |
| VPM-455 | 198 | 18 | 378 | 50 | 122 | 160 | 4 | 19 | 24 | 37 | 104 | 140 | 4 | 19 | 20 | 92 | 92 | 208 | 236 | 236 | 14 | 350 | 309 | 284 | 296 | 46 |
| VPM-663 | 182 | 15 | 379 | 65 | 140 | 174 | 4 | 19 | 24 | 65 | 140 | 174 | 4 | 19 | 24 | 96 | 105 | 202 | 230 | 212 | 14 | 360 | 336 | 266 | 252 | 78 |
| VPM-563 | 182 | 15 | 362 | 65 | 140 | 174 | 4 | 19 | 24 | 50 | 122 | 160 | 4 | 19 | 18 | 94 | 100 | 202 | 230 | 212 | 14 | 355 | 324 | 266 | 252 | 73 |
| VPM-452/453 | 182 | 15 | 357 | 50 | 122 | 160 | 4 | 19 | 18 | 37 | 104 | 140 | 4 | 19 | 20 | 100 | 90 | 202 | 230 | 212 | 14 | 330 | 319 | 266 | 252 | 48 |
| VPM-252/253 | 182 | 15 | 381 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | – | 86 | 202 | 230 | 212 | 14 | 311 | 300 | 266 | 252 | 29 |
| VPM-441/4415 | 165 | 15 | 330 | 37 | 104 | 140 | 4 | 19 | 20 | 37 | 104 | 140 | 4 | 19 | 20 | 92 | 87 | 168 | 196 | 192 | 14 | 315 | 299 | 232 | 232 | 54 |
| VPM-2515 | 165 | 15 | 329 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 95 | 87 | 168 | 196 | 192 | 14 | 306 | 294 | 232 | 232 | 45 |
| VPM-440/4408 | 143 | 15 | 298 | 37 | 104 | 140 | 4 | 19 | 20 | 37 | 104 | 140 | 4 | 19 | 20 | 70 | 91 | 168 | 196 | 172 | 14 | 324 | 254 | 232 | 212 | 51 |
| VPM-2508 | 143 | 15 | 287 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 75 | 86 | 168 | 196 | 172 | 14 | 319 | 251 | 232 | 212 | 46 |
| VPM-2503 | 143 | 15 | 287 | 21 | 87 | 125 | 4 | 19 | 18 | 21 | 87 | 125 | 4 | 19 | 18 | 63 | 74 | 143 | 171 | 172 | 14 | 289 | 235 | 207 | 212 | 46 |
