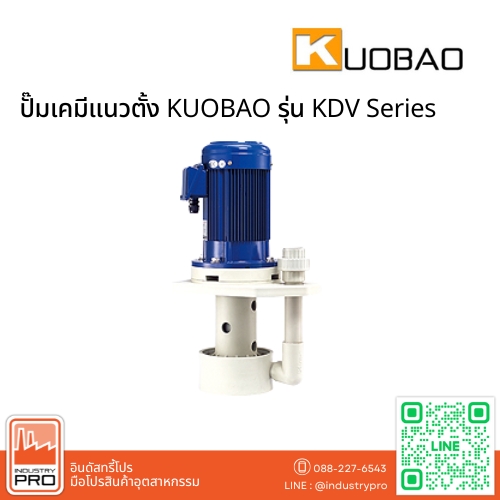

ปั๊มเคมีแนวตั้ง KUOBAO รุ่น KDV Series
ปั๊มเคมีแนวตั้ง KUOBAO KDV Series เป็นปั๊มเคมีแนวตั้ง (Vertical Chemical Pump) ที่ออกแบบมาสำหรับการสูบสารเคมีโดยตรงจากบ่อหรือแท็งก์ เหมาะสำหรับของเหลวที่มีฤทธิ์กัดกร่อน เช่น กรด ด่าง และสารเคมีในอุตสาหกรรม ตัวปั๊มผลิตจากวัสดุคุณภาพสูง ทนการกัดกร่อน ติดตั้งง่าย และสามารถทำงานได้โดยไม่ต้องใช้น้ำหล่อเย็น (Dry Running)
คุณสมบัติ
- ระบบซีลกันไอเคมี (Dry Vapor Seal) – ป้องกันไม่ให้ไอกรดหรือไอสารเคมีเข้าไปกัดกร่อนมอเตอร์และตลับลูกปืนระหว่างการทำงาน โดยออกแบบให้มีช่องระบายก๊าซระหว่างแผ่นกันและโครงมอเตอร์ ช่วยเพิ่มความปลอดภัยและยืดอายุการใช้งานของมอเตอร์
- โครงสร้างป้องกันใบพัดหลวม (C-Clip Design) – ติดตั้งตัวล็อกใบพัด (C-Clip) เพื่อป้องกันไม่ให้ใบพัดเคลื่อนหรือหลุดในระหว่างการทำงาน เพิ่มความมั่นใจในความทนทานของระบบ
- ท่อดูด–ท่อส่งออกแบบยืดหยุ่น (Extended Inlet & Outlet) – สามารถปรับขนาดและความยาวของท่อได้ตามความต้องการ เพื่อให้สะดวกต่อการดูดของเหลวจากบ่อหรือแท็งก์ที่มีความลึกต่างกัน
- วัสดุทนเคมีหลากหลาย (Chemical Resistant Materials) – ผลิตจากวัสดุคุณภาพสูงให้เลือกหลายประเภท เช่น FRPP, CFRPP, CPVC, PVDF เพื่อให้เหมาะกับสารเคมีแต่ละชนิด มีน้ำหนักเบา แข็งแรง และสามารถประกอบได้ง่าย ปลอดภัยต่อผู้ใช้งาน
- มอเตอร์ประสิทธิภาพสูง (High Efficiency Motor) – ใช้มอเตอร์อะลูมิเนียมประสิทธิภาพสูง พร้อมฉนวนกันความร้อน Class F สามารถทำงานได้อย่างมั่นคงในทุกสภาพแวดล้อม ทั้งในโรงงานอุตสาหกรรมและพื้นที่ที่มีความชื้นสูง
- รองรับการทำงานแบบ Dry Running (Dry Run Capable) – ปั๊มสามารถทำงานในสภาวะที่ไม่มีน้ำได้ชั่วคราว โดยไม่เกิดความเสียหาย เหมาะสำหรับงานที่ต้องการความต่อเนื่องและปลอดภัย
Technical Highlights
- ประเภท: Vertical Chemical Pump (ปั๊มเคมีแนวตั้ง)
- กำลังมอเตอร์: 0.37 – 3.7 kW (ขึ้นอยู่กับรุ่น)
- วัสดุหลัก: FRPP / CFRPP / CPVC / PVDF
- อุณหภูมิของเหลวสูงสุด: 90°C
- สามารถทำงานแบบ Dry Running ชั่วคราวได้
- เหมาะกับการสูบของเหลวจากบ่อหรือแท็งก์สารเคมีโดยตรง
การใช้งาน
- การสูบ–จ่ายสารเคมีจากแท็งก์ในโรงงานอุตสาหกรรม
- ระบบบำบัดน้ำเสียที่มีสารเคมีปนเปื้อน
- อุตสาหกรรมเคลือบผิว โลหะ และงานชุบ (Plating & Surface Treatment)
- กระบวนการผลิต PCB และสารเคมีในห้องแลป
- งานสูบของเหลวที่มีความหนืดต่ำถึงปานกลาง
MODEL
| MODEL | KDV |
| IN-OUTLET | 32-1.25” 40-1.5” 50-2” 65-2.5” |
| SPECIFIC WEIGHT | VK-1.1 VP-1.4 |
| POWER | 1, 2, 3, 4, 5, 7.5, 10HP |
| FREQUENCY | 5-50Hz 6-60Hz |
| RUBBER | N-NBR E-EPDM V-VITON |
| MATERIAL | A-CPVC P-PVDF |
SPECIFICATION
| MODEL | CURVENO | IN-OUTLET(mm) | HP | FLOW(L/Min) | HEAD(M) | WEIGHT(kg) | |||
| IN | OUT | VK | VP | VK | VP | ||||
| Frequency:50Hz | |||||||||
| KDV-32VK-1/2 | m | 32 | 1/2 | 100 | – | 7 | – | 18 | |
| KDV-32VK-15 | n | 32 | 1 | 100 | – | 12.5 | – | 20 | |
| KDV-32VK-25 | o | 32 | 2 | 200 | – | 15 | – | 25 | |
| KDV-40VP-35 | p | 40 | 3 | 200 | – | 20.5 | – | 32 | |
| KDV-40VK-45 | q | 40 | 4 | 250 | – | 24 | – | 35 | |
| KDV-40VK-55 | r | 40 | 5 | 300 | – | 28.5 | – | 40 | |
| KDV-50VK-7.55 | s | 50 | 7.5 | 400 | – | 28 | – | 60 | |
| KDV-50VK-105 | t | 50 | 10 | 400 | – | 38 | – | 72 | |
| Frequency:60Hz | |||||||||
| KDV-32VK-16 | N | 32 | 1 | 100 | – | 10.5 | – | 20 | |
| KDV-32VK-26 | O | 32 | 2 | 200 | – | 14.5 | – | 25 | |
| KDV-40VP-36 | P | 40 | 3 | 200 | – | 20 | – | 32 | |
| KDV-40VK-46 | Q | 40 | 4 | 250 | – | 23.5 | – | 35 | |
| KDV-40VK-56 | R | 40 | 5 | 300 | – | 28.5 | – | 40 | |
| KDV-50VK-7.56 | S | 50 | 7.5 | 400 | – | 28 | – | 60 | |
| KDV-50VK-106 | T | 50 | 10 | 400 | – | 37 | – | 72 | |
PERFORMANCE CURVE CHART

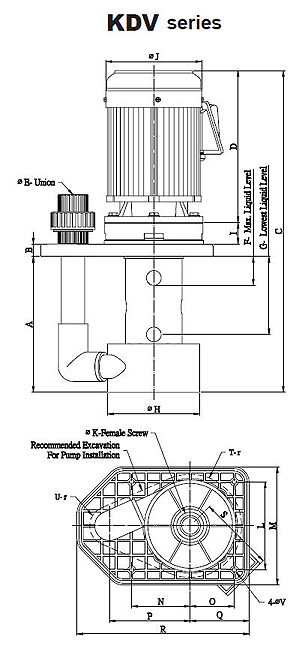

DIMENSION
| MODEL | DIMENSION | |||||||||||
| KDV-32VK-1 | A | B | C | D | E | F | G | H | I | J | K | L |
| 270 | 25 | 581 | 244 | 32 | 60 | 165 | 154 | 42 | 156 | 48 | 148 | |
| M | N | O | P | Q | R | S | T | U | V | |||
| 198 | 99 | 75 | 141 | 100 | 298 | 120 | 85 | 35 | 10 | |||
| KDV-40VK-2 | A | B | C | D | E | F | G | H | I | J | K | L |
| 276 | 25 | 654 | 309 | 40 | 58 | 158 | 187 | 44 | 195 | 50 | 179 | |
| M | N | O | P | Q | R | S | T | U | V | |||
| 240 | 119 | 90 | 165 | 120 | 350 | 155 | 105 | 40 | 10 | |||
| KDV-40VK-3 | A | B | C | D | E | F | G | H | I | J | K | L |
| 276 | 25 | 654 | 309 | 40 | 58 | 158 | 187 | 44 | 195 | 50 | 179 | |
| M | N | O | P | Q | R | S | T | U | V | |||
| 240 | 119 | 90 | 165 | 120 | 350 | 155 | 105 | 40 | 10 | |||
| KDV-40VK-4 | A | B | C | D | E | F | G | H | I | J | K | L |
| 275 | 25 | 691 | 345 | 40 | 53 | 153 | 208 | 46 | 195 | 50 | 220 | |
| M | N | O | P | Q | R | S | T | U | V | |||
| 280 | 140 | 115 | 180 | 145 | 390 | 115 | 40 | 9 | ||||
| KDV-40VK-5 | A | B | C | D | E | F | G | H | I | J | K | L |
| 275 | 25 | 691 | 345 | 40 | 53 | 153 | 208 | 46 | 195 | 50 | 220 | |
| M | N | O | P | Q | R | S | T | U | V | |||
| 280 | 140 | 115 | 180 | 145 | 390 | 115 | 40 | 9 | ||||
| KDV-50VK-7.5 | A | B | C | D | E | F | G | H | I | J | K | L |
| 312 | 35 | 766 | 365 | 50 | 56 | 175 | 249 | 54 | 260 | 65 | 280 | |
| M | N | O | P | Q | R | S | T | U | V | |||
| 342 | 160 | 140 | 231 | 170 | 472 | 135 | 45 | 12 | ||||
| KDV-50VK-10 | A | B | C | D | E | F | G | H | I | J | K | L |
| 312 | 35 | 766 | 365 | 50 | 56 | 175 | 249 | 54 | 260 | 65 | 280 | |
| M | N | O | P | Q | R | S | T | U | V | |||
| 342 | 160 | 140 | 231 | 170 | 472 | 135 | 45 | 12 | ||||
