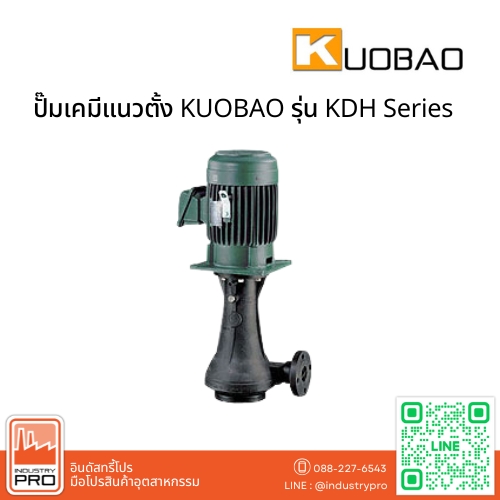

ปั๊มเคมีแนวตั้ง KUOBAO รุ่น KDH Series
ปั๊มเคมีแนวตั้ง KUOBAO KDH Series เป็นปั๊มเคมีแนวตั้ง (Vertical Chemical Pump) สำหรับงานสูบจ่ายของเหลวที่มีฤทธิ์กัดกร่อนสูง เช่น กรด ด่าง และสารเคมีเข้มข้นในกระบวนการอุตสาหกรรม ออกแบบให้มีแรงดันสูง ทนความร้อน และมีประสิทธิภาพการทำงานต่อเนื่อง เหมาะสำหรับติดตั้งในบ่อหรือแท็งก์สารเคมีโดยตรง
คุณสมบัติ
- วัสดุทนเคมีและความร้อนสูง (High Chemical & Heat Resistance) – ตัวปั๊มผลิตจากวัสดุคุณภาพสูง 4 ประเภท ได้แก่ FRPP, CFRPP, CPVC และ PVDF เพื่อให้สามารถต้านทานการกัดกร่อนและอุณหภูมิสูงได้อย่างมีประสิทธิภาพ
- ระบบ Dry Vapor Seal (3~10 HP) – ป้องกันการกัดกร่อนของตลับลูกปืนและมอเตอร์จากไอเคมีในระหว่างการทำงาน ช่วยยืดอายุการใช้งานของปั๊มและลดความเสียหายจากการรั่วซึม
- เหมาะสำหรับระบบชุบและกรองสารเคมี (Etching & Circulation Systems) – รองรับการใช้งานในระบบชุบโลหะ (Etching / Plating), ระบบกรองสารเคมี (Filter Systems) และระบบหมุนเวียนของเหลว (Cooling Circulation) ได้อย่างมีประสิทธิภาพ
- โครงสร้างแบบฉีดขึ้นรูปชิ้นเดียว (One-Piece Injection Molded) – ไม่มีรอยเชื่อมหรือรอยต่อ ลดโอกาสการรั่วซึม และติดตั้งง่ายด้วยหน้าแปลนแบบหมุนได้ (Moveable Flange) สะดวกต่อการดูแลและบำรุงรักษา
- ฝาครอบหน้าแบบไร้น็อต (Screwless Front Cover) – ออกแบบเฉพาะสำหรับให้แรงดันสูง (High Head) และแรงส่งสูง (High Pressure) พร้อมประสิทธิภาพสูงสุดในการสูบสารเคมีในทุกสภาพแวดล้อม
- รองรับการทำงานแบบ Dry Running (Dry Run Capability) – ปั๊มสามารถทำงานชั่วคราวในสภาวะไม่มีน้ำได้ โดยไม่ทำให้เกิดความเสียหายต่อโครงสร้างภายใน
Technical Highlights
- ประเภท: Vertical Chemical Pump (ปั๊มเคมีแนวตั้ง)
- กำลังมอเตอร์: 0.75 – 7.5 kW (ขึ้นอยู่กับรุ่น)
- วัสดุหลัก: FRPP / CFRPP / CPVC / PVDF
- อุณหภูมิของเหลวสูงสุด: 90°C
- ระบบขับเคลื่อน: Direct Motor Drive – ไม่มีซีล
- เหมาะสำหรับงานชุบ งานกรอง และระบบหมุนเวียนสารเคมี
การใช้งาน
- อุตสาหกรรมชุบโลหะ (Etching & Plating Systems)
- ระบบกรองสารเคมี (Chemical Filtration System)
- กระบวนการหมุนเวียนของเหลว (Chemical Circulation)
- ระบบหล่อเย็นด้วยสารเคมี (Cooling & Recirculation)
- อุตสาหกรรมเคมีและบำบัดน้ำเสีย (Chemical & Wastewater Treatment)
MODEL
| MODEL | KDH |
| IN-OUTLET | 50-2” 65-2.5” 80-3” |
| SPECIFIC WEIGHT | VK-1.1 VP-1.4 |
| POWER | 3, 5, 7.5, 10HP |
| FREQUENCY | 5-50Hz 6-60Hz |
| RUBBER | N-NBR E-EPDM V-VITON |
| MATERIAL | F-FRPP C-CFRPP A-CPVC P-PVDF |
| NOTES | H-HIGH HEAD |
SPECIFICATION
| MODEL | CURVENO | IN-OUTLET(mm) | HP | FLOW(L/Min) | HEAD | WEIGHT(kg) | |||
| IN | OUT | VK | VP | VK | VP | ||||
| Frequency:50Hz | |||||||||
| KDH-50VK(P)-35 | J | 65 | 50 | 3 | 350 | 300 | 12 | 12 | 41 |
| KDH-50VP-55 | K | 65 | 50 | 5 | – | 400 | – | 16 | 55 |
| KDH-65VK-55 | L | 80 | 65 | 5 | 550 | – | 15 | – | 55 |
| KDH-65VK(P)-7.55-H | M | 80 | 65 | 7.5 | 400 | 300 | 30 | 28 | 95 |
| KDH-65VP-105-H | N | 80 | 65 | 10 | – | 400 | – | 30 | 106 |
| Frequency:60Hz | |||||||||
| KDH-50VK(P)-36 | J | 65 | 50 | 3 | 350 | 12 | 300 | 12 | 41 |
| KDH-50VK(P)-56 | K | 65 | 50 | 5 | 550 | 400 | 15 | 16 | 55 |
| KDH-65VK-7.56 | L | 65 | 80 | 7.5 | 600 | – | 20 | – | 95 |
| KDH-65VK(P)-7.56-H | M | 80 | 65 | 7.5 | 400 | 300 | 30 | 28 | 95 |
| KDH-65VP-106-H | n | 80 | 65 | 10 | – | 400 | – | 30 | 106 |

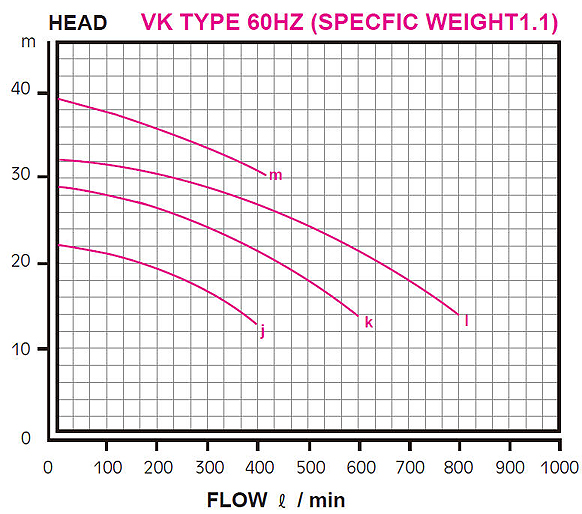

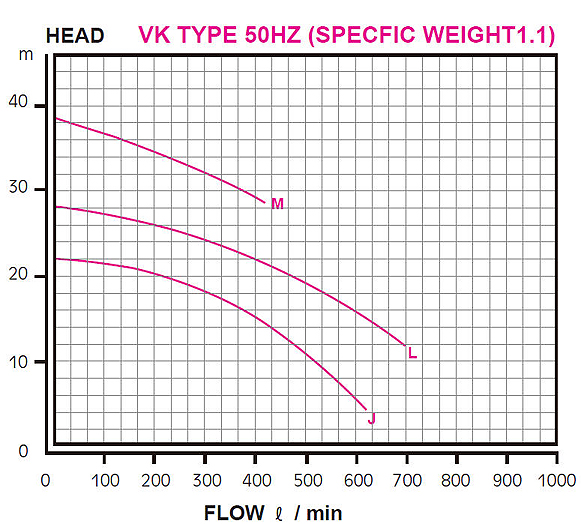

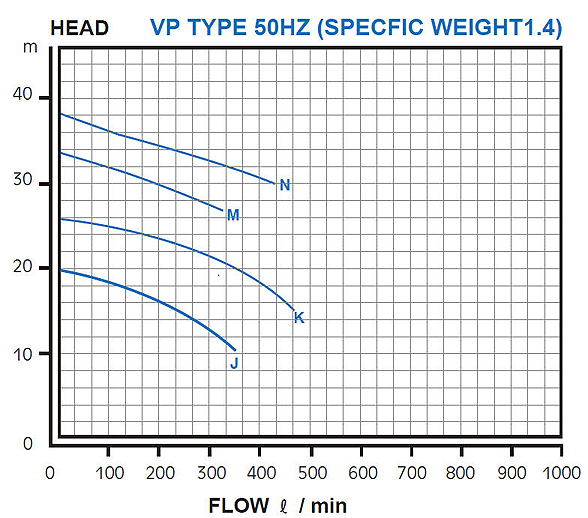

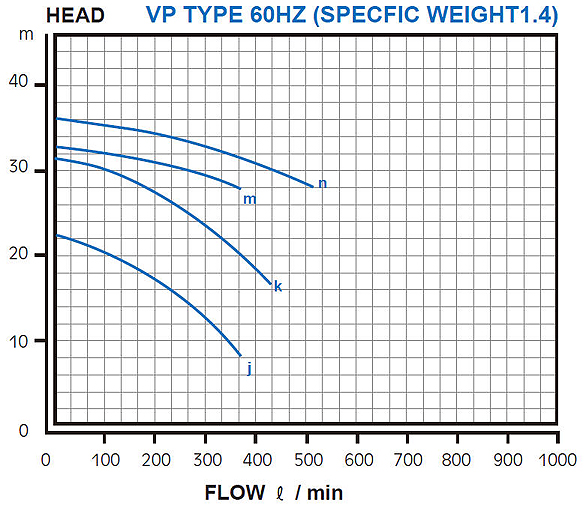

PERFORMANCE CURVE CHART

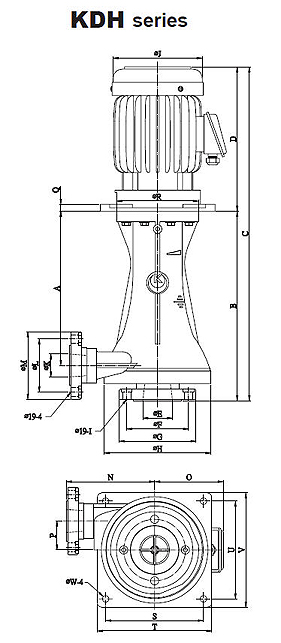

DIMENSION

| MODEL | DIMENSION | |||||||||||
| KDH-50VK(P)-3 | A | B | C | D | E | F | G | H | I | J | K | L |
| 350 | 430 | 758 | 328 | 65 | 140 | 174 | 242 | 4 | 202 | 50 | 120 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 154 | 200 | 156 | 66 | 16 | 185 | 222 | 260 | 222 | 260 | 15 | ||
| KDH-50VK(P)-5 | A | B | C | D | E | F | G | H | I | J | K | L |
| 350 | 430 | 793 | 363 | 65 | 140 | 174 | 242 | 4 | 243 | 50 | 120 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 154 | 200 | 177 | 66 | 16 | 185 | 222 | 260 | 222 | 260 | 15 | ||
| KDH-65VK-7.5 | A | B | C | D | E | F | G | H | I | J | K | L |
| 345 | 429 | 864 | 435 | 80 | 149 | 189 | 263 | 8 | 285 | 65 | 139 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 174 | 202 | 212 | 65 | 20 | 185 | 300 | 350 | 300 | 350 | 18 | ||
| KDH-65VK(P)-7.5-H | A | B | C | D | E | F | G | H | I | J | K | L |
| 345 | 429 | 864 | 435 | 80 | 149 | 189 | 263 | 8 | 285 | 65 | 139 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 174 | 202 | 212 | 65 | 20 | 185 | 300 | 350 | 300 | 350 | 18 | ||
| KDH-65VP-10-H | A | B | C | D | E | F | G | H | I | J | K | L |
| 345 | 429 | 864 | 435 | 80 | 149 | 189 | 263 | 8 | 285 | 65 | 139 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 174 | 202 | 212 | 65 | 20 | 185 | 300 | 350 | 300 | 350 | 18 | ||
