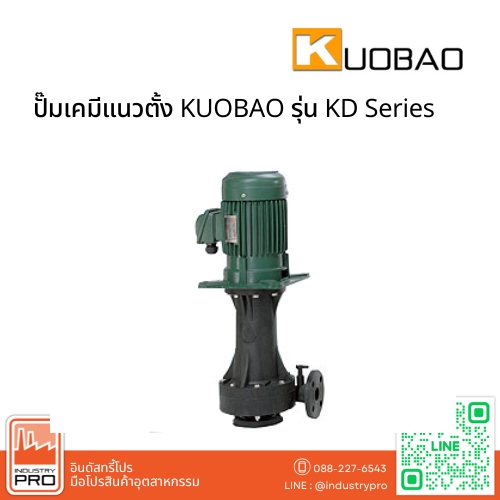

ปั๊มเคมีแนวตั้ง KUOBAO รุ่น KD Series (1~10HP)
ปั๊มเคมีแนวตั้ง KUOBAO KD Series เป็นปั๊มเคมีแนวตั้งแรงดันสูง (High Head Vertical Chemical Pump) ที่ออกแบบมาเพื่อลดการผสมอากาศในของเหลวระหว่างการทำงาน (Least Air Mixed) พร้อมให้แรงส่งสูง เหมาะสำหรับสูบจ่ายของเหลวที่มีฤทธิ์กัดกร่อน เช่น กรด ด่าง หรือสารเคมีเข้มข้น ใช้ได้ทั้งในระบบชุบโลหะ ระบบกรอง และหมุนเวียนน้ำยาในกระบวนการผลิต
คุณสมบัติ
- แรงดันสูงและอากาศผสมน้อย (High Head & Low Air Mixing) – ให้แรงดันส่งของเหลวสูงโดยไม่ทำให้เกิดฟองอากาศในระบบ เหมาะกับกระบวนการชุบโลหะและการกรองที่ต้องการความคงที่ของการไหล
- วัสดุทนกรดและความร้อน (Chemical & Heat Resistant Materials) – ตัวปั๊มผลิตจากวัสดุ 4 ชนิด ได้แก่ FRPP, CFRPP, CPVC และ PVDF ซึ่งสามารถทนกรด ด่าง และสารเคมีอุณหภูมิสูงได้ดีเยี่ยม ช่วยยืดอายุการใช้งานและลดการสึกกร่อน
- ระบบ Dry Vapor Seal (1~10HP) – ป้องกันไม่ให้ไอเคมีเข้าสู่ตลับลูกปืนและมอเตอร์ ช่วยป้องกันการกัดกร่อนจากไอสารเคมีและยืดอายุการใช้งานของปั๊มให้ยาวนานขึ้น
- เหมาะกับระบบชุบ กรอง และหมุนเวียนสารเคมี (Etching, Cooling & Filtration) – ใช้งานได้ดีในระบบพ่นเคลือบ (Etching), ระบบหล่อเย็น (Cooling Circulation) และระบบกรองสารเคมี (Filter System) ได้อย่างมีประสิทธิภาพ
- ทนต่อการทำงานแบบไม่มีน้ำ (Dry Running Resistant) – ปั๊มถูกออกแบบให้สามารถทำงานในสภาวะแห้งได้ชั่วคราว โดยไม่ทำให้เกิดความเสียหายต่อชิ้นส่วนภายใน
- เพิ่มความทนทานของมอเตอร์ (Motor Protection Enhancement) – แนะนำให้ใช้สกรูไทเทเนียม (Ti Screws) และเคลือบมอเตอร์ด้วย Epoxy เพื่อเพิ่มความทนทานต่อการกัดกร่อนจากสารเคมีเข้มข้น และยืดอายุการใช้งานของมอเตอร์ในสภาวะแวดล้อมที่รุนแรง
Technical Highlights
- ประเภท: Vertical Chemical Pump (ปั๊มเคมีแนวตั้งแรงดันสูง)
- กำลังมอเตอร์: 1~10HP
- วัสดุหลัก: FRPP / CFRPP / CPVC / PVDF
- อุณหภูมิของเหลวสูงสุด: 90°C (ขึ้นอยู่กับวัสดุ)
- ระบบขับเคลื่อน: Direct Motor Drive
- ระบบป้องกัน: Dry Vapor Seal
- เหมาะสำหรับ: งานชุบโลหะ กรอง และหมุนเวียนสารเคมี
การใช้งาน
- อุตสาหกรรมชุบโลหะ (Electroplating & Etching Systems)
- ระบบกรองสารเคมี (Chemical Filtration Systems)
- กระบวนการหมุนเวียนของเหลว (Chemical Circulation)
- ระบบหล่อเย็น (Cooling & Recirculation Systems)
- อุตสาหกรรมบำบัดน้ำเสียและสารเคมีเข้มข้น
MODEL
| MODEL | KD |
| IN-OUTLET | 40-1.5” 50-2” 65-2.5” 80-3” 100-4” |
| SPECIFIC WEIGHT | VK-1.1 VP-1.4 |
| POWER | 1, 2, 3, 5, 7.5, 10, 15HP |
| FREQUENCY | 5-50Hz 6-60Hz |
| RUBBER | N-NBR E-EPDM V-VITON |
| MATERIAL | F-FRPP C-CFRPP A-CPVC P-PVDF |
SPECIFICATION
| MODEL | CURVE NO. | IN-OUTLET(mm) | HP | FLOW(L/Min) | HEAD(M) | WEIGHT(kg) | |||
| IN | OUT | VK | VP | VK | VP | ||||
| Frequency:50Hz | |||||||||
| KD-41VK-15 | A | 50 | 40 | 1 | 175 | – | 6 | – | 29 |
| KD-42VK-25 | B | 50 | 40 | 2 | 190 | – | 12 | – | 38 |
| KD-42VK-35 | C | 50 | 40 | 3 | 270 | – | 12 | – | 41 |
| KD-50VK(P)-35 | D | 65 | 50 | 3 | 330 | 290 | 12 | 12 | 41 |
| KD-50VK(P)-55 | E | 65 | 50 | 5 | 470 | 400 | 14 | 14 | 55 |
| KD-65VK-55 | F | 80 | 65 | 5 | 500 | – | 14 | – | 55 |
| KD-65VK(P)-7.55 | G | 80 | 65 | 7.5 | 590 | 500 | 16 | 18 | 95 |
| KD-65VK(P)-105 | H | 80 | 65 | 10 | 590 | 570 | 18 | 18 | 106 |
| KD-100VK(P)-155 | I | 100 | 100 | 15 | 1000 | 800 | 27 | 29 | 155 |
| Frequency:50Hz | |||||||||
| KD-41VK-16 | a | 50 | 40 | 1 | 120 | – | 8 | – | 29 |
| KD-42VK-26 | b | 50 | 40 | 2 | 300 | – | 10 | – | 38 |
| KD-42VK-36 | c | 50 | 40 | 3 | 350 | – | 14 | – | 41 |
| KD-50VP-36 | d | 65 | 50 | 3 | – | 300 | – | 12 | 41 |
| KD-50VK(P)-56 | e | 65 | 50 | 5 | 550 | 430 | 15 | 15 | 55 |
| KD-65VK-56 | f | 80 | 65 | 5 | 650 | – | 15 | – | 55 |
| KD-65VK(P)-7.56 | g | 80 | 65 | 7.5 | 780 | 600 | 18 | 16 | 95 |
| KD-65VK(P)-106 | h | 80 | 65 | 10 | 890 | 800 | 20 | 18 | 106 |
| KD-100VK(P)-156 | i | 100 | 100 | 15 | 1200 | 1000 | 25.5 | 29 | 155 |

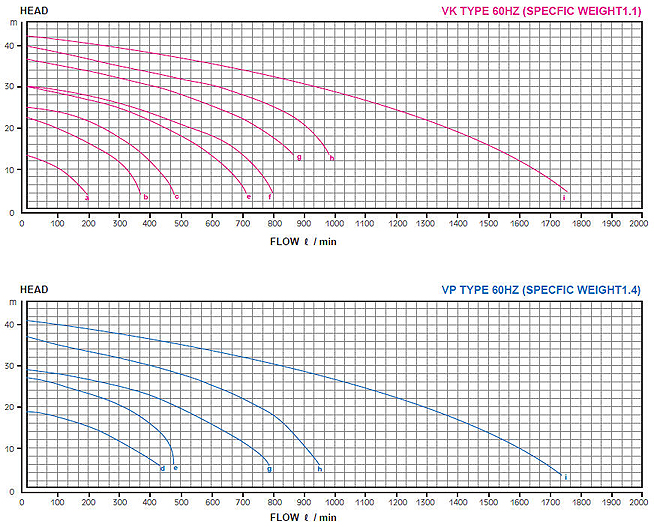

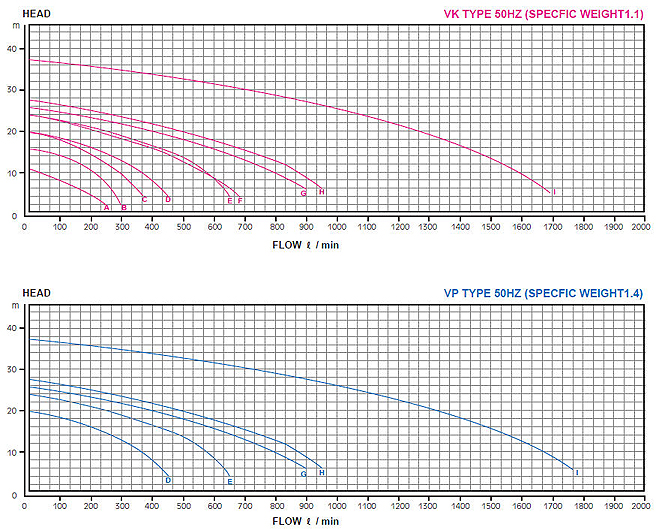

PERFORMANCE CURVE CHART

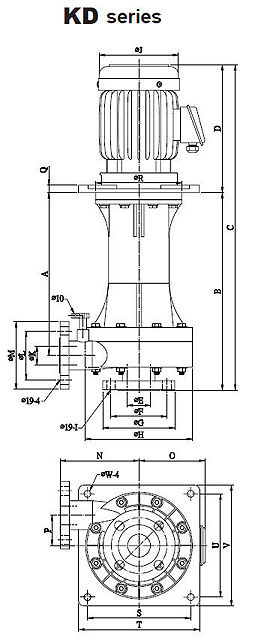

DIMENSION
| MODEL | DIMENSION | |||||||||||
| KD-41VK-1 | A | B | C | D | E | F | G | H | I | J | K | L |
| 353 | 423 | 698 | 275 | 50 | 120 | 155 | 230 | 4 | 170 | 40 | 105 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 145 | 170 | 142 | 65 | 16 | 185 | 222 | 260 | 222 | 260 | 15 | ||
| KD-42VK-2 | A | B | C | D | E | F | G | H | I | J | K | L |
| 353 | 423 | 751 | 328 | 50 | 120 | 155 | 230 | 4 | 202 | 40 | 105 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 145 | 170 | 156 | 65 | 16 | 185 | 222 | 260 | 222 | 260 | 15 | ||
| KD-42VK-3 | A | B | C | D | E | F | G | H | I | J | K | L |
| 353 | 423 | 751 | 328 | 50 | 120 | 155 | 230 | 4 | 202 | 40 | 105 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 145 | 170 | 156 | 65 | 16 | 185 | 222 | 260 | 222 | 260 | 15 | ||
| KD-50VP-3 | A | B | C | D | E | F | G | H | I | J | K | L |
| 352 | 427 | 790 | 363 | 65 | 130 | 175 | 260 | 4 | 202 | 50 | 120 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 155 | 170 | 177 | 65 | 16 | 185 | 222 | 260 | 222 | 260 | 15 | ||
| KD-50VL(P)-5 | A | B | C | D | E | F | G | H | I | J | K | L |
| 352 | 427 | 790 | 363 | 65 | 130 | 175 | 260 | 4 | 243 | 50 | 120 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 155 | 200 | 177 | 65 | 16 | 185 | 222 | 260 | 222 | 260 | 15 | ||
| KD-65VK-5 | A | B | C | D | E | F | G | H | I | J | K | L |
| 352 | 427 | 790 | 363 | 80 | 150 | 190 | 260 | 8 | 243 | 65 | 140 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 175 | 200 | 177 | 65 | 16 | 185 | 222 | 260 | 222 | 260 | 15 | ||
| KD-65VK(P)-7.5 | A | B | C | D | E | F | G | H | I | J | K | L |
| 352 | 427 | 862 | 435 | 80 | 150 | 190 | 260 | 8 | 285 | 65 | 140 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 175 | 200 | 212 | 65 | 20 | 185 | 300 | 350 | 300 | 350 | 18 | ||
| KD-65VK(P)-10 | A | B | C | D | E | F | G | H | I | J | K | L |
| 352 | 427 | 862 | 435 | 80 | 150 | 190 | 260 | 8 | 285 | 65 | 140 | |
| M | N | O | P | Q | R | S | T | U | V | W | ||
| 175 | 200 | 212 | 65 | 20 | 185 | 300 | 350 | 300 | 350 | 18 | ||
