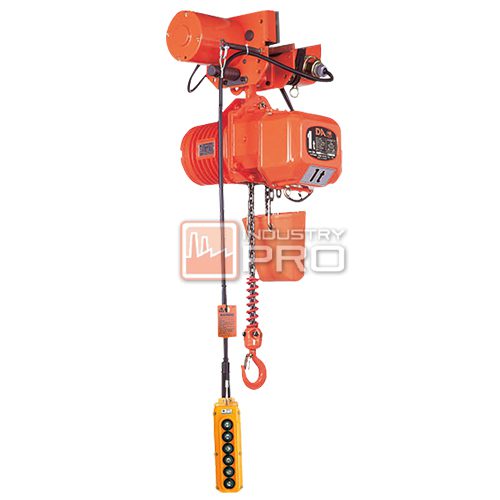

รอกโซ่ไฟฟ้า ยี่ห้อ ELEPHANT รุ่น DAM Series
คุณสมบัติของรอกโซ่ไฟฟ้า ELEPHANT DAM Series / รอกโซ่ตราช้าง
- มอเตอร์แข็งแรง ทนทาน ใช้งานได้หลากหลาย ออกแบบสำหรับติดตั้งในรอก สามารถใช้งานได้อย่างต่อเนื่อง ความเร็วในการยกของสูง
- โครงสร้างตัวรอกถูกออกแบบมาให้ป้องกันฝุ่นและเก็บเสียง
- โซ่รอกได้รับมาตรฐาน ISO และ DIN 5684 (เป็นมาตรฐานเยอรมัน) สามารถรับแรงดึงได้ 900 mpa
- ระบบเบรคโดยใช้แม่เหล็กไฟฟ้า โซลินอยด์กระแสตรงซึ่งใช้ไฟในการทำงานน้อย และระบบเบรคแม่เหล็กไฟฟ้ายังทำงานร่วมกับระบบเบรคแบบกลไกจะทำให้เบรคทำงาน ได้อย่างสมบูรณ์มากขึ้น (ระบบเบรค 2 ชั้น)
- กลไกการเบรกที่แม่นยำ แม้จะมีการ load บนตะขอ นอกจากนี้ยังสามารถตรวจสอบการทำงานของเกียร์ได้โดยสะดวก เพราะมีโครงสร้างที่ห่อหุ้มเกียร์เป็นแบบเปิด
- ลิมิตสวิทซ์ไฟฟ้าแบบทำงาน 2 จังหวะ ที่เชื่อถือได้ในการทำงานขั้นที่ 1 สวิตซ์ จะตัดวงจจรคอนโทรล ขั้นที่ 2 สวิตซ์ จะตัดวงจร power ซึ่งขั้นตอนดังกล่าวจะทำให้อายุของการทำงานสวิตซ์ยาวนานขึ้น และที่จุดหน้าสัมผัสมีความต้านทานต่ำและมีตัวป้องกันการกลับเฟส
- โครงสร้างมอเตอร์เป็นอลูมิเนียม ทำให้ระบายความร้อนได้ดี
- สวิตซ์ควบคุมจะมีแรงดันไฟฟ้า 24v
- ตะขอเกี่ยว มีแผ่นเหล็กปิดกันหลุด ตะขอสามารถหมุนได้รอบทิศทาง 360 องศา / มีตลับลูกปืนในกรณี Overload ตะขอจะค่อยๆ ง้างออกแต่ไม่หัก
ELEPHANT DAM series Specifications DAM-1,DAM-2,DAM-3,DAM-5,DAM-10
| Model | Lifting | Test Load | System | Lifting Distance | Chain Size | Motor Hoist | Hoist Speed | Ibeam | Radius | minimum Distance | Capacity |
| (T.) | (T.) | (ทิศ) | (M.) | (MM.x Pitch) | (Kw.) | MM | MM | (MM.) | (Kg.) | ||
| ELEPHANT DAM-1 | 1 | 1.25 | 4 | 3 | 7.1×21(1) | 0.4 | 20 | 75-125 | 1100 | 620 | 101 |
| ELEPHANT DAM-1 | 1 | 1.25 | 4 | 6 | 7.1×21(1) | 0.4 | 20 | 75-125 | 1100 | 620 | 106 |
| ELEPHANT DAM-2S | 2 | 2.5 | 4 | 3 | 11.2×34(1) | 0.4 | 20 | 100-125 | 1100 | 735 | 197 |
| ELEPHANT DAM-2S | 2 | 2.5 | 4 | 6 | 11.2×34(1) | 0.4 | 20 | 100-125 | 1100 | 735 | 206 |
| ELEPHANT DAM-3 | 3 | 3.75 | 4 | 4 | 9.5×28.6(2) | 0.75 | 20 | 100-125 | 1500 | 960 | 209 |
| ELEPHANT DAM-5 | 5 | 6.25 | 4 | 4 | 11.2×34(2) | 0.75 | 20 | 125-175 | 2000 | 1050 | 246 |
| ELEPHANT DAM-10 | 10 | 12.5 | 4 | 4 | 11.2×34(4) | 0.75*2 | 20 | 125-177 | NA | 1185 | 619 |
ELEPHANT DAM series Dimensions DAM-1,DAM-2,DAM-3,DAM-5,DAM-10
| Model | A | B | C | D | E | F | G | I | J | K |
| ELEPHANT DAM-1 | 482 | 251 | 4231 | 174 | 127 | 242 | 120 | 290 | 274 | 108 |
| ELEPHANT DAM-2 | 516 | 268 | 248 | 198 | 174 | 288 | 148 | 342 | 313 | 122 |
| ELEPHANT DAM-3 | 574 | 323 | 251 | 258 | 114 | 316 | 160 | 342 | 313 | 167 |
| ELEPHANT DAM-5 | 612 | 342 | 270 | 273 | 102 | 336 | 170 | 342 | 313 | 172 |
| ELEPHANT DAM-10 | 612 | 342 | 270 | – | – | 696 | 360 | 342 | 313 | 172 |
