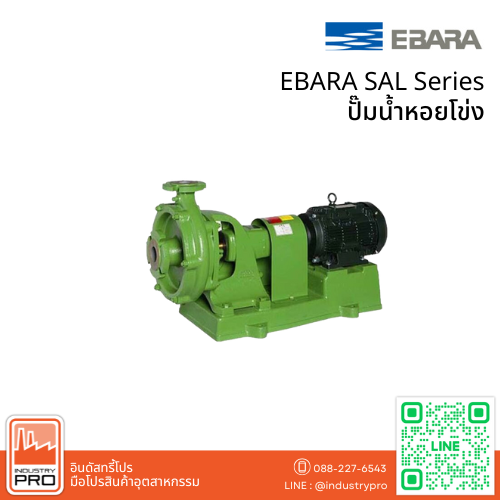

EBARA SAL Series ปั๊มน้ำหอยโข่ง
เป็นปั๊มหอยโข่งสำหรับน้ำโคลนที่ออกแบบมาเพื่อรองรับการทำงานในสภาพแวดล้อมที่ต้องการความทนทานสูง ตัวเรือนปั๊มและใบพัดผลิตจากเหล็กหล่อพิเศษที่ทนทานต่อการสึกหรอ และมีใบพัดแบบ Semi-open ที่ออกแบบมาเพื่อช่วยลดการรั่วไหลจากซีลเพลา โดยมีครีบด้านหลังเพิ่มความสามารถในการป้องกันการรั่วของน้ำ ตัวปั๊มใช้ระบบมอเตอร์ขับตรงเพื่อความเสถียรสูงในการทำงาน เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการปั๊มของเหลวที่มีตะกอนหรืออนุภาคแขวนลอย
คุณสมบัติ
- การออกแบบพิเศษช่วยควบคุมกำลังมอเตอร์ให้เหมาะสมไม่ว่าอัตราการไหลจะเป็นเท่าใด
- ปั๊มแบบขับตรงที่มีความเสถียรสูง
- ตัวเรือนปั๊มและใบพัดผลิตจากเหล็กหล่อพิเศษเพื่อความทนทานต่อการสึกหรอ
- ใบพัดมีครีบด้านหลังเพื่อลดการรั่วไหลจากซีลเพลา

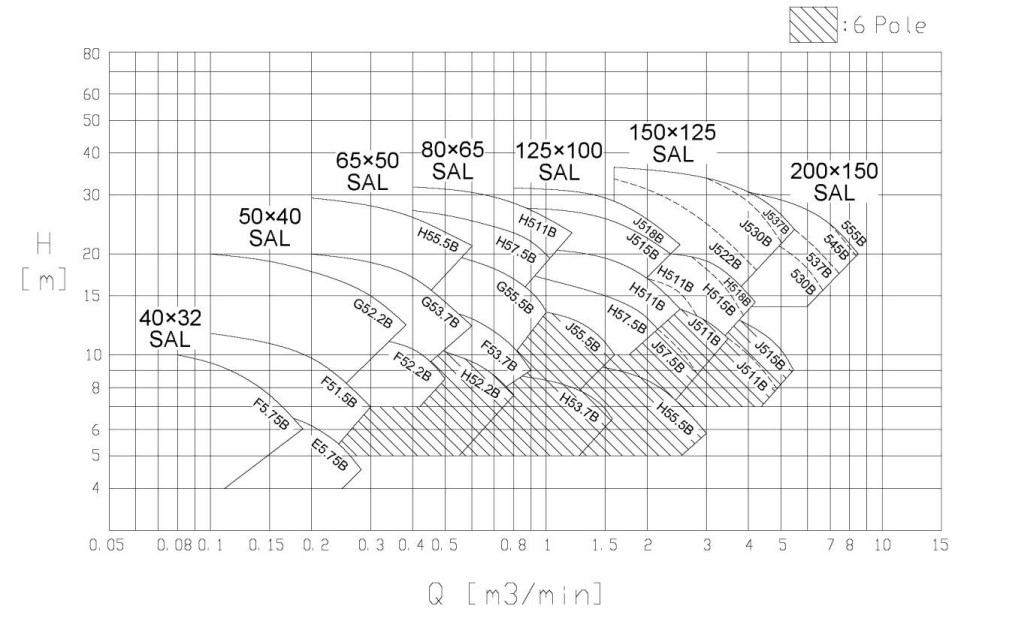

Performance
| Size mm | Model | Motor Output kW | Pole | Capacity m/ min | Total Head m | Capacity m/min | Total Head m | Capacity m/min | Total Head m |
| 40X32 | 40X32SALF5.75BL | 0.75 | 4 | 0.08 | 10.2 | 0.14 | 8.2 | 0.18 | 6.1 |
| 50X40 | 50X40SALE5.75BL | 0.75 | 4 | 0.18 | 6.6 | — | — | 0.28 | 4.6 |
| 50X40SALF51.5BL | 1.5 | 0.10 | 11.9 | 0.2 | 10 | 0.30 | 7.0 | ||
| 50X40SALG52.2BL | 2.2 | 0.10 | 19.9 | 0.24 | 16.7 | 0.38 | 12.5 | ||
| 65X50 | 65X50SALF52.2BL | 2.2 | 4 | 0.36 | 11.0 | — | — | 0.50 | 8.6 |
| 65X50SALG53.7BL | 3.7 | 0.20 | 20.0 | 0.4 | 17 | 0.60 | 12.5 | ||
| 65X50SALH55.5BL | 5.5 | 0.20 | 29.0 | 0.4 | 25.5 | 0.60 | 21.0 | ||
| 80X65 | 80X65SALF53.7BL | 3.7 | 4 | 0.58 | 13.0 | — | — | 0.90 | 9.0 |
| 80X65SALG55.5BL | 5.5 | 0.58 | 19.3 | 0.8 | 16.5 | 1.05 | 13.0 | ||
| 80X65SALH57.5BL | 7.5 | 0.40 | 27.0 | 0.7 | 24 | 1.05 | 19.5 | ||
| 80X65SALH511 BL | 11 | 0.40 | 32.0 | 0.8 | 29 | 1.25 | 23.0 | ||
| 80X65SALH52.2BL | 2.2 | 6 | 0.52 | 10.0 | — | — | 0.80 | 7.5 | |
| 125X100 | 125X100SALH57.5BL | 7.5 | 4 | 0.86 | 17.2 | 1.5 | 15 | 2.10 | 12.0 |
| 125X100SALH511 BL | 11 | 1.06 | 20.5 | 1.8 | 18 | 2.50 | 14.0 | ||
| 125X100SALH53.7BL | 3.7 | 6 | 0.85 | 8.8 | — | — | 1.60 | 6.5 | |
| 125X100SALJ515BL | 15 | 4 | 0.90 | 28.0 | 1.7 | 24.5 | 2.30 | 20.0 | |
| 125X100SALJ518BL | 18.5 | 0.90 | 33.0 | 1.6 | 29.5 | 2.55 | 22.0 | ||
| 125X100SALJ55.5BL | 5.5 | 6 | 1.00 | 13.0 | — | — | 1.65 | 9.8 |
SPECIFICATIONS
| Item | Specification |
|---|---|
| LIQUID | Slurry liquid including particle 0~80°C |
| TOTAL SUCTION HEAD | -5m : 125X100SAL and below -3m : 150X125SAL and above |
| ALLOWABLE POSITIVE SUCTION PRESSURE | 0.1 MPa (1kgf/cm²) |
| IMPELLER | Semi open with rear vane |
| SHAFT SEAL | Gland packing |
| FLUSHING | External flushing SALE,F,G: 2-3L/min X 0.1 MPa (1kgf/cm²) SAL,H,J: 3-5L/min X 0.2 MPa (2kgf/cm²) |
| BEARING | Sealed ball bearing : SALE, F, G Oil bath ball bearing : SALH, J |
| FLANGE | Equivalent to JIS 10K normal type (notch bolt hole type) |
| CASING | Chromium cast iron |
| IMPELLER | High-chromium cast iron |
| SHAFT | SUS403: SALE, F, G S35C: SALH, J |
| SHAFT SLEEVE | SUS403 |
| MOTOR | Three phase, 4 pole or 6 pole 50Hz: 3phase/380-415V, 60Hz: 3phase/380-415V Total enclosed |
| Drive method | Motor direct drive flexible coupling |
