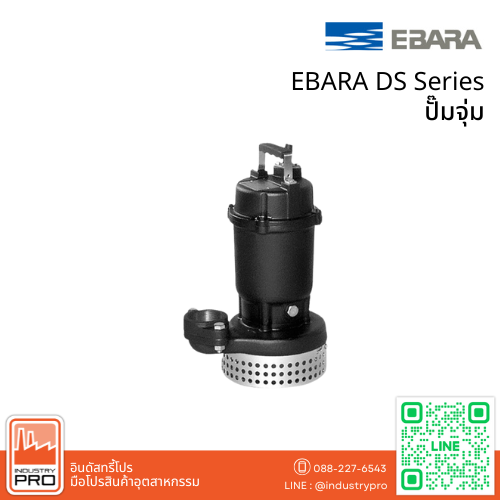

EBARA DS Series ปั๊มจุ่ม
ปั๊มรุ่นนี้มาพร้อมซีลเพลาคู่แบบ Mechanical Seal ภายในห้องน้ำมัน ช่วยป้องกันการรั่วซึมอย่างมีประสิทธิภาพ โครงสร้างผลิตจากเหล็กหล่อ แข็งแรงทนทาน พร้อมระบบป้องกันมอเตอร์ในตัว เพื่อป้องกันการทำงานเกินพิกัดหรือเฟสขาด เหมาะสำหรับการระบายน้ำเสีย น้ำฝน และน้ำใต้ดิน
คุณสมบัติ
- ซีลเพลาคู่แบบ Mechanical Seal ในห้องน้ำมัน ป้องกันการรั่วซึม
- ซีลแบบน้ำมันหล่อลื่น ให้ความแข็งแกร่งและเชื่อถือได้
- โครงสร้างทนทาน ตัวเรือนเหล็กหล่อ พร้อมตัวยึดสแตนเลส
- ระบบป้องกันมอเตอร์ในตัว ลดความเสี่ยงจากการทำงานเกินพิกัด

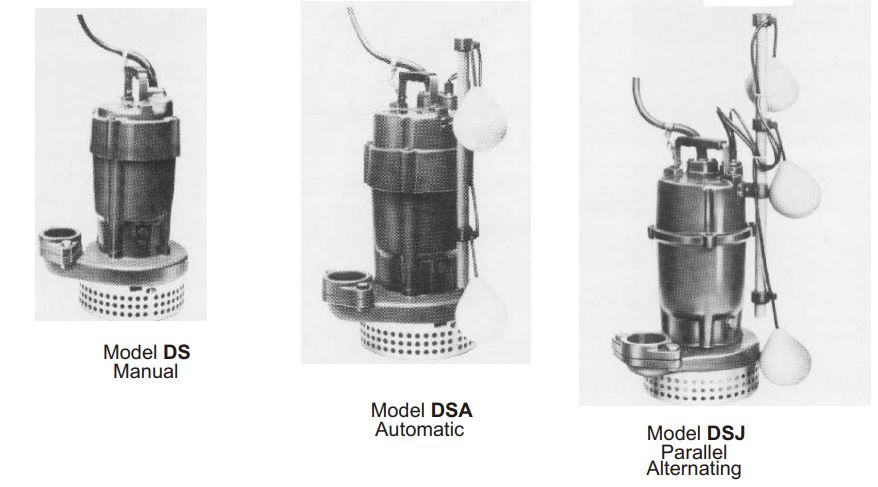

- รองรับการทำงานอัตโนมัติ (A type) และแบบขนานสลับกัน (J type)
- ติดตั้งง่าย ไม่ต้องใช้ตู้ควบคุมแยก เพียงเชื่อมต่อแหล่งจ่ายไฟ
การใช้งาน
- การระบายน้ำในถังบำบัดน้ำเสีย
- การระบายน้ำฝนและน้ำใต้ดิน
- การจ่ายน้ำ
SPECIFICATIONS
| Standard | Optional | |
|---|---|---|
| Liquid | Dirty Water | – |
| Maximum temperature | 40° C (Manual and A Type), 32° C (J’ Type) | – |
| Max. solids | Refer to table below | – |
| Submergence | 8 m (2.2-7.5 kW), 4 m (0.4-1.5 kW) | – |
| Minimum submergence | Refer to low water level (L.W.L.) in dimensions | – |
| Construction | Impeller: Semi-Open (with strainer) Mechanical Seal: Oil lubricated, single spring double mechanical seal | – |
| Materials | Casing: Cast Iron Impeller: Cast Iron Suction Cover: Stainless Steel (0.4-1.5 kW), Cast Iron (2.2-7.5 kW) Shaft: 403 Stainless Steel Motor Frame: Cast Iron Fasteners: 304 Stainless Steel | – |
| Mechanical Seal | Upper Faces: Carbon/Ceramic Lower Faces: Silicon Carbide / Silicon Carbide Lubricating Oil: Turbine Oil VG32 (SAE10W/20W) | – |
| Motor | Air filled dry submersible, IP68, Class E insulation (0.4 kW), Class F insulation (others) | – |
| Nominal Speed | 2900 rpm | – |
| Applicable voltages | 380/400/415 Volt 3 phase 50 Hz | – |
| Starting | DOL | – |
| Protection | In built overload protection | – |
| Bearings | Pre-lubricated sealed ball bearings | – |
| Cable Length | 6m (0.4 to 1.5 kW), 10m (2.2 to 7.5 kW) | – |
| Discharge Flange | Screwed oval type (500, 0.4-1.5 kW) Discharge elbow with screwed companion flange (500 2.2 & 3.7 kW, all 65 & 800 sizes) | Quick Discharge Connector (QDC) |
| Discharge | Motor (kW) | Max. Diameter of Solids | Max. Length of Fibers |
|---|---|---|---|
| 50 Ø | All | 5 mm | 50 mm |
| 65 Ø | All | 6 mm | 50 mm |
| 80 Ø | All | 7 mm | 50 mm |
| 100 Ø | All | 8 mm | 50 mm |

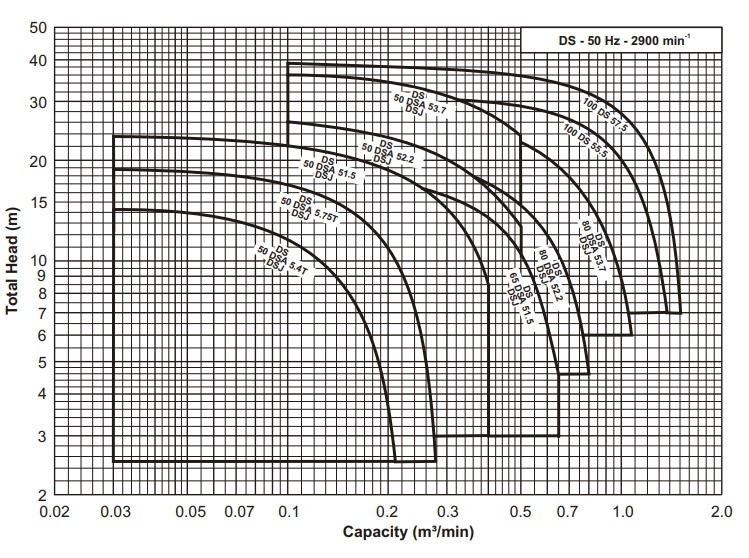

Performance

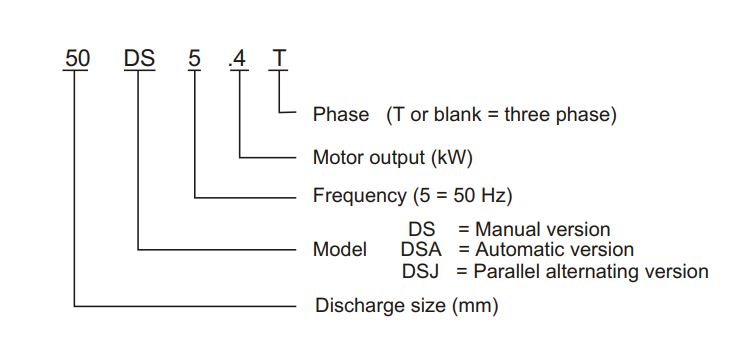

Type Key
| Model | Output KW | Phase | Strainer size | Discharge |
|---|---|---|---|---|
| 50 DS 5.4T | 0.4 | 3 | 8 | 50 |
| 50 DS 5.75T | 0.75 | 3 | 8 | 50 |
| 50 DS 51.5 | 1.5 | 3 | 10 | 50 |
| 50 DS 52.2 | 2.2 | 3 | 10 | 50 |
| 50 DS 53.7 | 3.7 | 3 | 10 | 50 |
| 65 DS 51.5 | 1.5 | 3 | 10 | 65 |
| 80 DS 52.2 | 2.2 | 3 | 10 | 80 |
| 80 DS 53.7 | 3.7 | 3 | 10 | 80 |
| 100 DS 55.5 | 5.5 | 3 | 13 | 100 |
| 100 DS 57.5 | 7.5 | 3 | 13 | 100 |
