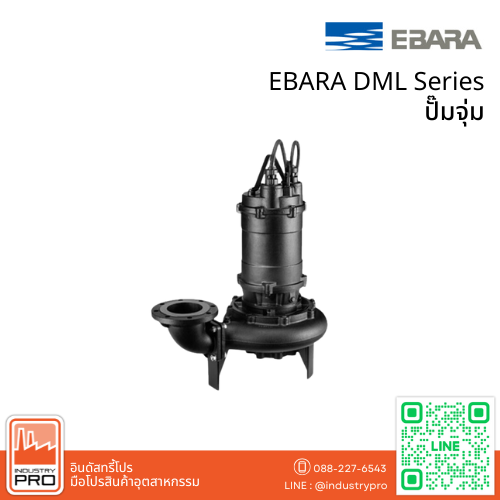

EBARA DML Series ปั๊มจุ่ม
ปั๊มจุ่มสำหรับน้ำเสีย EBARA รุ่น DML Series เป็นปั๊มที่ออกแบบมาเพื่อการสูบน้ำเสียและน้ำทิ้ง โดยใช้ ใบพัดแบบครีบเดี่ยว (Single Channel) ที่มีช่องทางเดินน้ำกว้างถึง 3 นิ้ว ช่วยลดปัญหาการอุดตันและรองรับของแข็งขนาดใหญ่ได้ดี ตัวเรือนทำจาก เหล็กหล่อ พร้อมน็อต สแตนเลส 304 ให้ความทนทานสูง และ ซีลเพลาคู่แบบ Mechanical Seal พร้อมน้ำมันหล่อลื่นช่วยยืดอายุการใช้งาน เพลาออกแบบให้สั้นเพื่อเพิ่มความแข็งแรงและลดการสึกหรอ พร้อมทั้ง มอเตอร์ 4 โพล ที่ให้แรงบิดสูงและประหยัดพลังงาน
คุณสมบัติ
- ใบพัดแบบครีบเดี่ยว (Single Channel) ชนิดไม่อุดตัน
- ช่องทางเดินน้ำขนาด 3 นิ้ว รองรับของแข็งขนาดใหญ่
- โครงสร้างแข็งแรง จากเหล็กหล่อและน็อตสแตนเลส 304
- ซีลเพลาคู่แบบ Mechanical Seal พร้อมน้ำมันหล่อลื่น
- มอเตอร์ 4 โพล ให้แรงบิดสูงและประหยัดพลังงาน
- เพลาสั้น ช่วยลดการสึกหรอและยืดอายุการใช้งาน
- ระบบป้องกันมอเตอร์ จากการทำงานหนักและไฟฟ้าขัดข้อง
การใช้งาน
- งานสูบน้ำเสีย
- งานสูบน้ำทิ้งจากอาคารและโรงงานอุตสาหกรรม
- ระบบบำบัดน้ำเสีย
- งานระบายน้ำที่มีของแข็งเจือปน
SPECIFICATIONS
| Standard | Optional | |||||
|---|---|---|---|---|---|---|
| Scope | Discharge | 80 – 150 mm | ||||
| Motor Power | 2.2 – 22 kW (3phase) | |||||
| Performance | Capacity : 0.2 – 5.4 m³/min Head : 4 – 40 m. |
|||||
| Liquid | Type | Sewage | ||||
| Maximum temperature | 40° C | |||||
| Max. solids | refer to table below | |||||
| Submergence | Maximum | 8 m | ||||
| Minimum | Refer to low water level (L.W.L.) in dimensions. | |||||
| Construction | Impeller | Non-clog single channel | ||||
| Mechanical Seal |
Oil lubricated, double mechanical seal | |||||
| Materials | Casing | Cast Iron | ||||
| Impeller | Cast Iron | |||||
| Suction Cover | Cast Iron | |||||
| Shaft | 403 Stainless Steel | |||||
| Motor Frame | Cast Iron | |||||
| Fasteners | 304 Stainless Steel | |||||
| Mechanical Seal |
Upper Faces : Carbon / Ceramic Lower Faces : Silicon Carbide / Silicon Carbide Lubricating Oil: Turbine Oil VG32 (SAE10W/20W) |
|||||
| Motor | Type | Air filled dry submersible, IP68, Class F insulation | ||||
| Nominal Speed |
4 pole 1450 rpm | |||||
| Applicable Voltages |
380/400/415 volts 3 phase 50 Hz | |||||
| Starting | DOL (2.2 kW) Star-Delta (3.7 to 22 kW) | |||||
| Protection | In built overload protection (2.2 kW) Miniature thermal protector (3.7 to 22 kW) |
|||||
| Bearings | Pre lubricated sealed ball bearings | |||||
| Cable | Length | 10m | ||||
| Accessories | Flange | Discharge elbow with screwed companion flange | ||||
| Quick Discharge Connector (QDC) | ||||||
| Discharge Motor kW |
80 Ø All |
100 Ø All |
150 Ø All |
|||
| Max. Diameter of Solids | 76 mm | |||||
Performance
