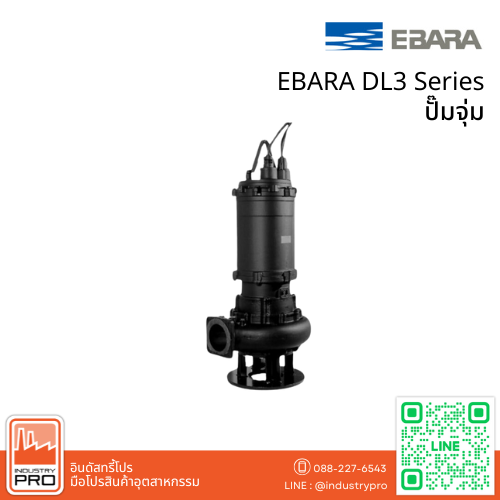

EBARA DL3 Series ปั๊มจุ่ม
ปั๊มจุ่มสำหรับน้ำเสีย EBARA รุ่น DL3 Series ออกแบบมาเพื่อรองรับการสูบของแข็งและเส้นใยยาว ช่วยลดปัญหาการอุดตัน ด้วย ใบพัดแบบกึ่งเปิด (Semi-Open) ชนิดไม่อุดตัน โครงสร้างแข็งแรงผลิตจาก เหล็กหล่อ และ สแตนเลส 304 พร้อม ซีลเพลาคู่แบบ Mechanical Seal และน้ำมันหล่อลื่นเพื่อเพิ่มอายุการใช้งาน ตัวมอเตอร์มี IP68 และ ฉนวน Class H มาพร้อมกับประสิทธิภาพระดับ IE3 สามารถเลือกใช้การสตาร์ทแบบ DOL หรือ Star-Delta ตามขนาดกำลังของมอเตอร์
คุณสมบัติ
- ใบพัดแบบกึ่งเปิด (Semi-Open) ชนิดไม่อุดตัน
- ขนาดท่อส่ง ตั้งแต่ 65 – 300 มม.
- กำลังมอเตอร์ ตั้งแต่ 1.5 – 45 kW (3 เฟส)
- โครงสร้างแข็งแรง จากเหล็กหล่อและน็อตสแตนเลส 304
- ซีลเพลาคู่แบบ Mechanical Seal พร้อมน้ำมันหล่อลื่น
- มอเตอร์ IP68 ฉนวน Class H ประสิทธิภาพสูงระดับ IE3
- รองรับ แรงดันไฟ 380/400/415V (3 เฟส 50Hz)
- รองรับของแข็งขนาดใหญ่ สูงสุด 88 มม.
- ระดับการจมสูงสุด 8 ม.
- ระบบป้องกันมอเตอร์ ด้วย Miniature thermal protector และ Leakage detector
การใช้งาน
- งานสูบน้ำเสีย
- งานสูบน้ำทิ้งจากอาคารหรือโรงงาน
- งานระบายน้ำฝนและน้ำท่วมขัง
- งานอุตสาหกรรมที่ต้องการปั๊มที่ทนทานและประสิทธิภาพสูง
SPECIFICATIONS
| Scope | Discharge | 65 ― 300 mm | ||
| Motor Power | 1.5 ― 45 kW (3 phase) | |||
| Performance | Capacity : 0.07 ― 13 m3/min Head : 3 ― 51 m |
|||
| Liquid | Type | Sewage | ||
| Temperature | 0 ― 40℃ | |||
| Max.Diameter of Solids (mm) | Φ65 : 40 (5.5 to 22 kW : 46) Φ80 : 50 (3.7 to 22 kW : 46) Φ100 : 57 (DLC3 : 46) Φ150 : 68 (30 to 45 kW :76) |
Φ200 : 73 (30 to 45 kW :76) Φ250 : 79 (30 to 45 kW :76) Φ300 : 88 (30 to 45 kW :76) |
||
| Max.Length of Fibers (mm) |
Φ65 : 195 Φ80 : 195 Φ100 : 300 Φ150 : 400 (30 to 45 kW : 500) |
Φ200 : 500 Φ250 : 550 (30 to 45 kW : 500) Φ300 : 600 (30 to 45 kW : 500) |
||
| Submergence | Maximum | 8 m | ||
| Minimum | Refer to low water level (L.W.L) in dimensions. | |||
| Construction | Impeller | Non-clog semi-open | ||
| Mechanical Seal | Oil lubricated, double mechanical seal (single spring 1.5 to 30 kW) (tandem spring 37 and 45 kW) |
|||
| Bearing | Prelubricated ball bearing | |||
| Protection | Miniature thermal protector Leakage detector (float type) |
|||
| Materials | Casing | Cast iron | ||
| Impeller | Cast iron | |||
| Suction Cover | Cast iron | |||
| Shaft | 403 Stainless steel | |||
| Motor Frame | Cast iron | |||
| Fasteners | 304 Stainless steel | |||
| Mechanical Seal | Upper Face : Carbon / Ceramic Lower Face : Sillicon Carbide / Sillicon Carbide Lubricating Oil : Turbine Oil VG32 (SAE 10W / 20W) |
|||
| Motor | Type | Air filled dry submersible, IP68, Class H insulation | ||
| Number of poles | 4 pole | |||
| Applicable Voltages | 380 / 400 / 415 Volts 3 phase 50 Hz | |||
| Efficiency class | IE3 | |||
| Starting | DOL (up to 7.5 kW) Star-Delta (11 to 45 kW) |
|||
| Cable | Length | 10 m | ||
| Accessories | Flange | Standard : Discharge elbow with screwed companion flange Option : Quick Discharge Connector (QDC) |
||

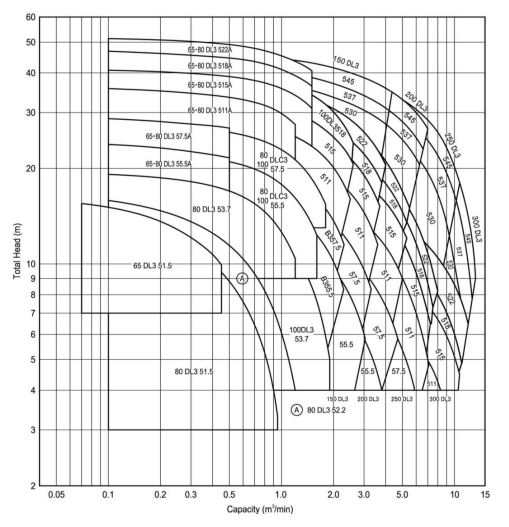

Performance
