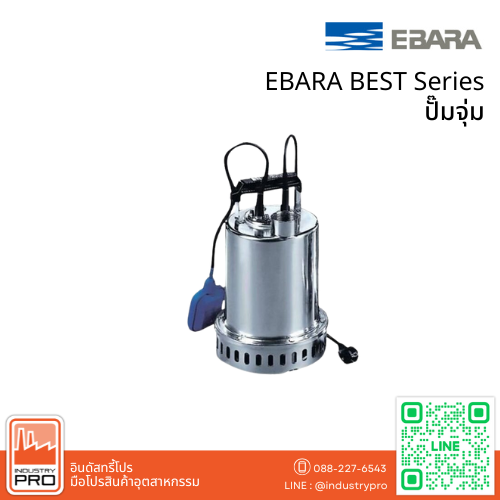

EBARA BEST Series ปั๊มจุ่ม
ปั๊มจุ่ม EBARA รุ่น BEST Series ออกแบบมาเพื่อการใช้งานในงานสูบน้ำที่มีของแข็งขนาดเล็ก โดยเหมาะสำหรับการระบายน้ำ หรือการสูบน้ำเสียและสิ่งสกปรกที่มีอนุภาคแขวนลอยขนาดสูงสุดถึง 10 มม. ปั๊มนี้สามารถทนทานได้ในสภาพแวดล้อมที่มีอุณหภูมิสูงสุดถึง 35°C ทำให้เหมาะสมกับการใช้งานในหลายสภาพแวดล้อมที่ต้องการประสิทธิภาพในการสูบน้ำที่มีของแข็งเล็กๆ ผสมอยู่
คุณสมบัติ
- การออกแบบใบพัดแบบเปิด (Open Impeller) ช่วยให้การสูบได้อย่างมีประสิทธิภาพ
- ทนทานด้วยวัสดุ AISI 304 สำหรับตัวปั๊มและฝาครอบ เพื่อความแข็งแรงและความทนทาน
- ซีลปั๊มแบบคู่ (Double mechanical seal) เพิ่มความมั่นใจในการใช้งาน
- ทนทานต่อการใช้งานในน้ำที่มีสารแขวนลอยและสารเคมีที่มีฤทธิ์กัดกร่อนเล็กน้อย
- รองรับการใช้งานในที่ที่มีของแข็งขนาดไม่เกิน 10 มม.
- มีระบบป้องกันการล้น (Built-in overload protection) เพื่อเพิ่มความปลอดภัยในการใช้งาน
SPECIFICATIONS
| PUMP | ||
|---|---|---|
| Liquid Handled | Type of liquid | Clean / dirty water |
| Max temperature [°C] | 35 | |
| Max solids size [mm] | 10 (suspended particles) | |
| Maximum immersion [m] | 7 | |
| Construction | Impeller | Open centrifugal type |
| Shaft seal type | Double mechanical seal | |
| Bearing | Sealed ball bearing | |
| Pipe Connection | Suction-Flange | Strainer |
| Discharge- [inch] Flange |
G 1½ UNI ISO 228 | |
| Material | Casing | AISI 304 |
| Impeller | AISI 304 | |
| Casing cover | AISI 304 | |
| Shaft seal | Pump side : SiC/SiC/NBR | |
| Motor side : Carbon/Ceramic/NBR | ||
| Seal cover | AISI 304 | |
| Shaft | AISI 303 (wet extension) | |
| Lubricating liquid | White mineral oil ESSO MARCOL 172 (180 cc) | |
| Applicable standard of test | ISO 9906:2012 – Grade 3B | |
| MOTOR | ||||
|---|---|---|---|---|
| Type | Submersible dry type | |||
| Single Phase | Three Phase | |||
| No. of Poles | 2 | |||
| Rotation speed | [min-1] | »2800 | ||
| Insulation Class | F | |||
| Protection degree | IP 68 | |||
| Power rating | [kW] | 0.55 ÷ 1.1 | 0.55 ÷ 1.5 | |
| [HP] | 0.75 ÷ 1.5 | 0.75 ÷ 2 | ||
| Frequency | [Hz] | 50 | ||
| Voltage | [V] | 230 ±10% | 400 ±10% | |
| Capacitor | Built in | – | ||
| Over load protection | Built in | – | ||
| Float Switch | Optional | – | ||
| Float Switch Cable | material | H07RN-F | – | |
| size | 3G1 | – | ||
| Casing material | AISI 304 | |||
| Base material/motor support | AISI 304 | |||
| Power cable | length [m] |
10 | ||
| material | H07RN-F | |||
| size | 3G1 (Best 2) 3G1.5 (Best 3, 4) |
4G1 | ||
| Dimensions of cable entry | Cable Gland | |||

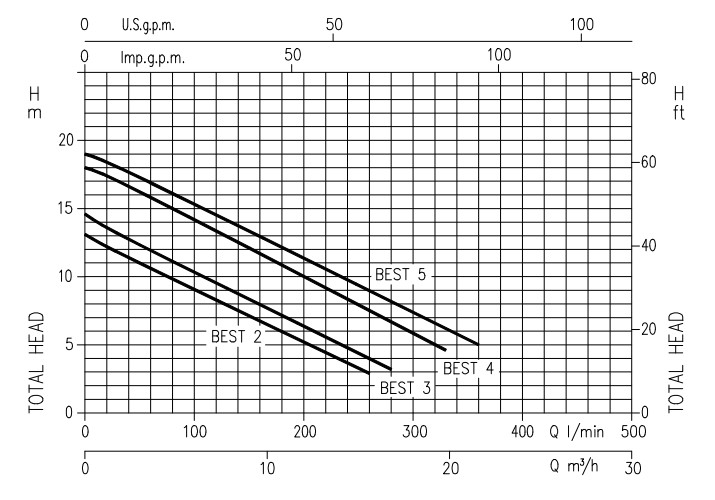

Performance
| Pump type | Power | Q=Capacity | |||||||||||||
| l/min 0 | 20 | 40 | 80 | 120 | 160 | 170 | 200 | 260 | 280 | 300 | 330 | 360 | |||
| [kW] | [HP] | m³/h 0 | 1.2 | 2.4 | 4.8 | 7.2 | 9.6 | 10.2 | 12 | 15.6 | 16.8 | 18 | 19.8 | 21.6 | |
| H=Total manometric head in meters | |||||||||||||||
| BEST 2 | 0.55 | 0.75 | 13.1 | 12.2 | 11.4 | 9.8 | 8.3 | 6.7 | 6.3 | 5 | 2.9 | – | – | – | – |
| BEST 3 | 0.75 | 1 | 14.6 | 13.6 | 12.7 | 11.1 | 9.5 | 7.9 | 7.6 | 6.4 | 4 | 3.2 | – | – | – |
| BEST 4 | 1.1 | 1.5 | 18 | 17.4 | 16.6 | 15 | 13.4 | 11.7 | 11.3 | 10 | 7.5 | 6.7 | 5.9 | 4.6 | – |
| BEST 5 | 1.5 | 2 | 19 | 18.4 | 17.7 | 16.1 | 14.5 | 12.8 | 12.5 | 11.4 | 9 | 8 | 7.4 | 6 | 5 |

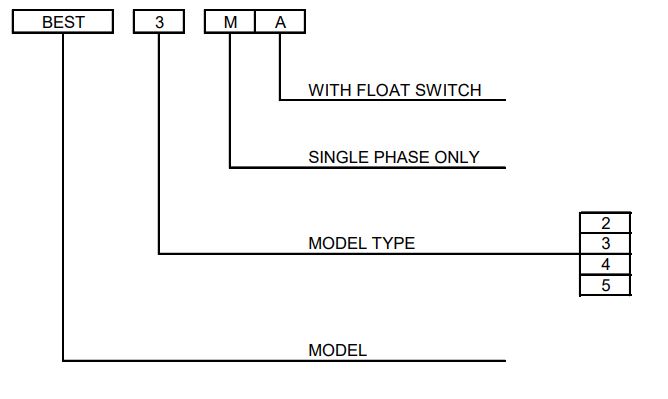

Type Key
