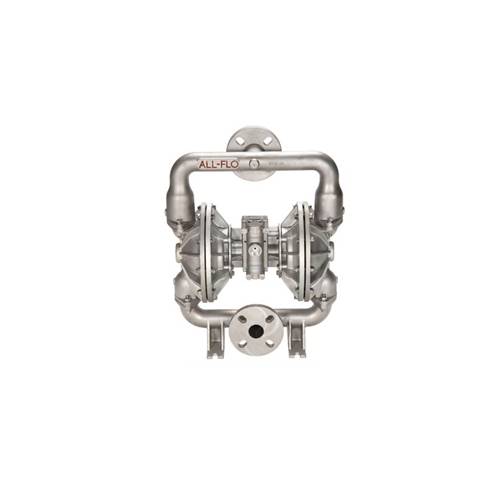

ปั๊มไดอะแฟรม All-Flo (วัสดุโลหะ)
ปั๊มไดอะแฟรม All-Flo Metal Series เป็นปั๊มประเภท AODD (Air Operated Double Diaphragm Pump) หรือ ปั๊มน้ำไดอะแฟรม ที่ใช้ลมอัดเป็นพลังงานในการขับเคลื่อน เหมาะสำหรับงานสูบจ่ายของเหลวในโรงงานอุตสาหกรรม โดยเฉพาะสารเคมี ของเหลวที่มีความหนืด และกระบวนการที่ต้องการปั๊มที่มีโครงสร้างแข็งแรงและบำรุงรักษาได้ง่าย
ตัวเรือนของ pump ไดอะแฟรม รุ่นนี้สามารถเลือกวัสดุได้หลายประเภท ได้แก่ Aluminum, Anodized Aluminum และ Stainless Steel เพื่อให้เหมาะสมกับคุณสมบัติของของเหลวและระดับการกัดกร่อนในแต่ละงาน
คุณสมบัติของปั๊มไดอะแฟรม All-Flo
- เป็น ปั๊มไดอะแฟรม แบบ AODD ขับเคลื่อนด้วยระบบลม
- โครงสร้างแข็งแรง รองรับการใช้งานในภาคอุตสาหกรรม
- รูปแบบตัวปั๊มกะทัดรัด ช่วยประหยัดพื้นที่ในการติดตั้ง
- ใช้วาล์วลมคุณภาพสูง รองรับแรงดันสูงสุด 120 psi หรือ 8.2 bar
- สามารถใช้สำหรับสูบของเหลวที่มีความหนืดและสารเคมีได้
- ตัวปั๊มสามารถถอดประกอบเพื่อทำความสะอาดและบำรุงรักษาได้
- มีวัสดุตัวเรือนหลายประเภทให้เลือกตามลักษณะของงาน
วัสดุตัวปั๊ม
- Aluminum เหมาะสำหรับงานอุตสาหกรรมทั่วไปที่ต้องการตัวปั๊มโลหะแข็งแรงและมีน้ำหนักไม่มาก
- Anodized Aluminum เพิ่มคุณสมบัติด้านความทนทานของพื้นผิว เหมาะสำหรับการใช้งานที่ต้องการความต้านทานต่อสภาพแวดล้อมมากขึ้น
- Stainless Steel เหมาะสำหรับงานที่ต้องการความทนทานต่อสารเคมีและการกัดกร่อนสูงกว่าวัสดุ Aluminum
การเลือกวัสดุของ ปั๊มไดอะแฟรม ควรตรวจสอบความเข้ากันได้ระหว่างวัสดุของตัวปั๊ม ไดอะแฟรม และของเหลวที่จะสูบก่อนใช้งาน
หลักการทำงานของ Pump ไดอะแฟรม
Pump ไดอะแฟรม แบบ AODD ใช้แรงดันลมในการขับเคลื่อนไดอะแฟรมสองด้านให้เคลื่อนที่สลับกัน เกิดจังหวะดูดและจ่ายของเหลวผ่านตัวปั๊ม โดยมีวาล์วช่วยควบคุมทิศทางการไหล
ระบบดังกล่าวไม่จำเป็นต้องใช้มอเตอร์ไฟฟ้าเป็นตัวขับโดยตรง จึงเหมาะสำหรับงานอุตสาหกรรมที่มีระบบลมอัดอยู่แล้ว และต้องการปั๊มสำหรับสูบจ่ายของเหลวหลากหลายประเภท
การใช้งาน
ปั๊มไดอะแฟรม All-Flo Metal Series สามารถนำไปประยุกต์ใช้กับงาน เช่น
- สูบและถ่ายเทสารเคมี
- สูบของเหลวที่มีความหนืด
- ระบบจ่ายของเหลวในกระบวนการผลิต
- งานถ่ายเทของเหลวระหว่างถัง
- กระบวนการผลิตในโรงงานอุตสาหกรรม
- งานที่ต้องการปั๊มขับเคลื่อนด้วยลมแทนมอเตอร์ไฟฟ้า
ปั๊มไดอะแฟรม 1 นิ้ว เหมาะกับงานแบบไหน?
ผู้ใช้งานที่ค้นหา ปั๊มไดอะแฟรม 1 นิ้ว ควรพิจารณาทั้งขนาดทางเข้า-ออก อัตราการไหล แรงดันลม ความหนืดของของเหลว และชนิดสารเคมีร่วมกัน เนื่องจากขนาดข้อต่อเพียงอย่างเดียวไม่สามารถระบุได้ว่าปั๊มจะเหมาะกับระบบหรือไม่
ก่อนเลือกขนาดของ All-Flo จึงควรตรวจสอบ Specification ของรุ่นที่ต้องการ เพื่อให้ได้อัตราการไหลและประสิทธิภาพตรงกับหน้างาน
ปั๊มไดอะแฟรมราคาเท่าไร และควรเลือกจากอะไร?
ปั๊มไดอะแฟรมราคา แตกต่างกันตามขนาด วัสดุตัวเรือน วัสดุไดอะแฟรม และรายละเอียดของแต่ละรุ่น ดังนั้นการเปรียบเทียบราคาไม่ควรดูเฉพาะขนาดของปั๊มเท่านั้น
สำหรับผู้ที่ค้นหา ปั๊มไดอะแฟรมราคา ควรพิจารณาปัจจัยสำคัญ ได้แก่
- ชนิดของสารหรือของเหลว
- ความหนืดของของเหลว
- อัตราการไหลที่ต้องการ
- แรงดันของระบบ
- ขนาดทางเข้าและทางออก
- วัสดุตัวเรือนปั๊ม
- วัสดุไดอะแฟรมและชิ้นส่วนที่สัมผัสของเหลว
การเลือก ปั๊มไดอะแฟรม All-Flo ให้ตรงกับสภาพการใช้งาน จะช่วยให้ระบบสูบจ่ายทำงานได้เหมาะสม ลดปัญหาด้านความเข้ากันได้ของวัสดุ และช่วยให้การบำรุงรักษาในระยะยาวทำได้สะดวกยิ่งขึ้น
SPICIFICATIONS
| Model | Max. Flow | Max. Air Pressure | Max. Solids | Max. Suction Lift Dry | Max. Suction Lift Dry w/ PTFE | Max. Suction Lift Wet | Weight Aluminum | Weight Stainless Steel | Air Inlet | Liquid Inlet | Liquid Outlet | Height | Width | Depth |
| All-Flo A050 | 15 gpm (56.8 lpm) | 120 psi (8.2 bar | 1/8″ (3.2 mm) | 15 ft-H2O (4.5 m-H2O) | 10 ft-H2O (3.05 m-H2O) | 31 ft-H2O (9.4 m-H2O) | 10 lbs (4.5 kg) | 20 lbs (9.1 kg) | 1/4″ FNPT | 1/2″ FNPT or FBSPT | 1/2″ FNPT or FBSPT | 11.2″ (284 mm) | 10.3″ (262 mm) | 6.4″ (163 mm)* |
| All-Flo A075 | 15 gpm (56.8 lpm) | 120 psi (8.2 bar) | 1/8″ (3.2 mm) | 15 ft-H2O (4.5 m-H2O) | 14 ft-H2O (4.3 m-H2O) | 31 ft-H2O (9.4 m-H2O) | 10 lbs (4.5 kg) | 20 lbs (9.1 kg) | 1/4″ FNPT | 3/4″ FNPT or FBSPT (Center Port Only) | 3/4″ FNPT or FBSPT (Center Port Only) | 11.2″ (284 mm) | 10.3″ (262 mm) | 6.4″ (163 mm)* |
| All-Flo A100 | 48 gpm (182 lpm) | 120 psi (8.2 bar) | 1/4″ (6.4 mm) | 17 ft-H2O (5.2 m-H2O) | 17 ft-H2O (5.2 m-H2O) | 30 ft-H2O (9.1 m-H2O) | 18 lbs (8 kg) | 38 lbs (17 kg) | 1/4″ FNPT | 1″ FNPT or FBSPT Liquid Outlet | 1″ FNPT or FBSPT Height: 12.4″ (315 mm) | 12.4″ (315 mm) | 13.0″ (330 mm) | 8.4″ (213 mm)* |
| All-Flo A150 | 115 gpm (435 lpm) | 120 psi (8.2 bar) | 1/4″ (6.4 mm) | 22 ft-H2O (6.7 m-H2O) | 18 ft-H2O (5.5 m-H2O) | 31 ft-H2O (9.4 m-H2O) | 45 lbs (20 kg) | 70 lbs (32 kg | 3/4″ FNPT | Aluminum: 1-1/2” FNPT, FBSPT | Aluminum: 1-1/2” FNPT, FBSPT or 1-1/4” FNPT, FBSP (Top Port) Stainless Steel: 1-1/2” FNPT, FBSPT, or ANSI/DIN Flange Flange | 17.3” (439 mm) Threaded / 23.9” (607 mm) Flange | 20.8” (528 mm) Threaded / 18.8” (478 mm) Flange | 11.2” (284 mm) Threaded and Flange |
| Threaded Weight Stainless Steel: 84 lbs | Stainless Steel: 1-1/2” FNPT, FBSPT, or ANSI/DIN Flange | |||||||||||||
| All-Flo A200 | 190 gpm (719 lpm) | 120 psi (8.2 bar) | 1/4″ (6.4 mm) | 24.4 ft-H2O (7.4 m-H2O) | 19.3 ft-H2O (5.9 m-H2O) | 31.7 ft-H2O (9.7 m-H2O) | 62 lbs (28 kg) | 130 lbs (59 kg) | 3/4″ FNPT | Aluminum 2″ FNPT or FBSP | Aluminum 2″ FNPT or FBSP | 26.3″ (668 mm) AL / 29.5″ (749 mm) SS | 19.6″ (498 mm) AL / 19.2″ (488 mm) SS | 13.5″ (343 mm) AL / 14.9″ (378 mm) SS |
| Stainless Steel 2″ FNPT, FBSP or ANSI/DIN Flange | Stainless Steel 2″ FNPT, FBSP or ANSI/DIN Flange | |||||||||||||
| All-Flo A300 | 235 gpm (890 lpm) | 120 psi (8.2 bar) | 7/16″ (11.1 mm) | 20 ft-H2O (6.1 m-H2O) | 17 ft-H2O (5.2 m-H2O) | 31 ft-H2O (9.4 m-H2O) | 135 lbs (62 kg) | 300 lbs (136 kg) | 3″ FNPT | 3″ FNPT or FBSPT | 3″ FNPT or FBSPT | 32.6″ (827 mm) AL / 35.2″ (893mm) SS | 24.8″ (633 mm) | 16.8″ (425 mm)* |
